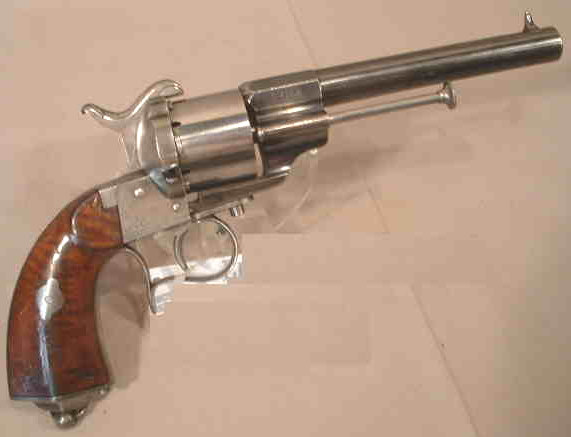

Mle 1858 de Marine


Origine: www.lehussard.fr

Caractéristiques:
Calibre: 10,7 mm.
Longueur totale: 295 mm.
Longueur du canon: 155 mm.
Epaisseur: 48 mm.
Poids à vide: 1 090 g.
Poids chargé: 1 193 g.
Capacité: 6 cartouches.
Pays: France.

Description:
La carcasse est en fonte aciérée comportant deux bandes à l'arrière, un plateau circulaire formant rempart avec une forte échancrure à droite dans laquelle vient se loger la portière de chargement. Celle-ci est à charnière supérieure et ressort arrêtoir inférieur.
Dans la partir centrale du plateau circulaire vient se fixer l'axe en acier du barillet.

Le canon est rond puis renforcé par 5 pans. Il est vissé sur la console, il se prolonge vers l'arrière par une bande jusqu'au droit de la face postérieure du barillet.

Le canal de la baguette, le trou taraudé se vissant en bout de l'axe du barillet sont solidaires du canon.

Le pontet est ovale et lisse avec une partie avant formant sous-garde. Il est fixé à sa partie antérieure sur la console par une vis métallique à tête cylindrique et à sa partie postérieure sur la carcasse par deux vis métalliques.

La détente est lisse et peu galbée.

Le chien est à deux crans, la crête est striée et la face de percussion plate.

Le barillet est cylindrique en acier non cannelé. Sur le pourtour à l'arrière on trouve 6 crans alternants avec 6 entailles pour le passage des broches.

L'extracteur est une simple baguette en fer terminé par un bouton moleté, elle coulisse dans le logement prévu à cet effet dans la console du canon.
Elle a un petit ressort longitudinal pour freiner ses mouvements.
L'autre extrémité, du côté du barillet, la baguette est munie d'une vis à tête plate, rendant ainsi la baguette prisonnière du canon.

Les organes de visé sont constitués d'un cran de mire en v situé à la partie supérieure du chien levé et d'un guidon à boule sur une embase conique haute de 12 mm.

La finition est poli blanc.

Constructeurs:
Manufacture Impériale de Saint Etienne et Maison Lefaucheux.

Marquages:
Sur le côté droit on trouve (modèle réglementaire):


Origine: www.lehussard.fr

Sur le pan droite du canon:


Origine: www.lehussard.fr

Sur le pan gauche:


Origine: www.lehussard.fr
