Heckler & Koch mod. MP 5 SD 2.




Photos: origine Internet.

Caractéristiques:
Calibre: 9 mm Para.
Munition: 9 x 19.
Longueur totale: 0,785 m.
Longueur du canon: 0,146 m.
Hauteur: 0,275 m (au bas du chargeur).
Epaisseur: 0,055 m (au garde-main).
Poids à vide: 3,340 kg.
Poids chargé: 3,700 kg (30 coups).
Capacité: 15 ou 30 cartouches.
Cadence de tir théorique: 800 c/mn.
Pays: Allemagne.

Description:

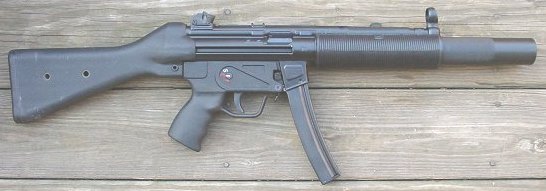

Le MP 5 SD 2, comporte une crosse fixe en matière synthétique.

Hausse: dérivable par vis cruciforme, avec pavillon circulaire moleté à quatre œilletons que l'on peut interchanger en tournant.
Ø des œilletons: 5,73 mm, 3,30 mm, 2,90 mm et 2,38 mm.

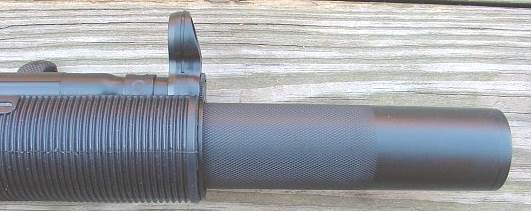

Guidon: rectangulaire, sous tunnel Ø 19,5 mm, large de 1,70 mm. Embase pour montage de lunette ou viseurs spéciaux.

Arrêtoir de chargeur: à bascule, devant la sous-garde.

Chargeur: à deux colonnes alternées avec fond démontable et repères de capacité à 10, 20 et 30 coups.

Avertisseur de fin de chargeur: néant.

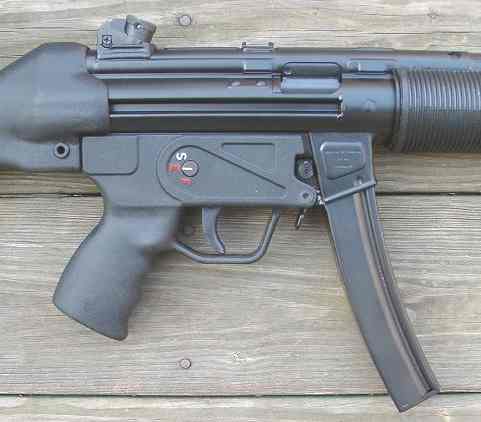

Sûreté: facultatives avec levier unique rotatif servant de sélecteur à trois positions, S = sûreté, E = coup par coup, F = rafales continues. La lettre s est peinte en blanc et les autres en rouge. Ces repères se trouvent sur les deux faces de la sous-garde.

Emplacement de la sûreté facultative: face gauche de la sous-garde.

Matériau de la sous-garde: acier.

Protection: sous-garde en acier, poignée, pontet et crosse en plastique givré noir. Boîte de culasse et cylindre d'armement traités noir mat. Fût en élastomère strié noir. Levier d'armement en plastique quadrillé noir.

Principe de fonctionnement: arme à ouverture retardée tirant coup par coup ou par rafales continues.

Fabricant:
Heckler und Koch Gmb H, D-7238 Oberndorf-Neckar.





Variantes:
MP 5 SD 1: sans crosse d'épaulement.

MP 5 SD 2: version décrite ci-dessus.

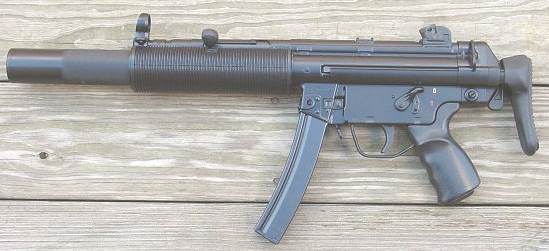

MP 5 SD 3: avec crosse télescopique.



MP 5 SD 4: sans crosse mais avec une position supplémentaire du sélecteur pour les rafales de trois cartouches.

MP 5 SD 5: avec crosse fixe et position supplémentaire du sélecteur pour les rafales de trois coups.

MP 5 SD 6: avec crosse télescopique avec position supplémentaire du sélecteur pour les rafales de trois coups.
