7,62 x 39 Baïonnette
AK 47

AK 47

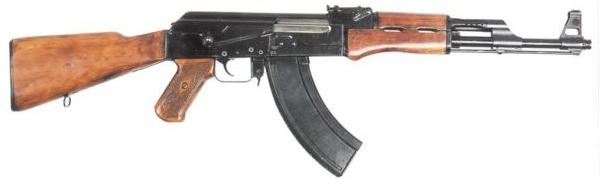

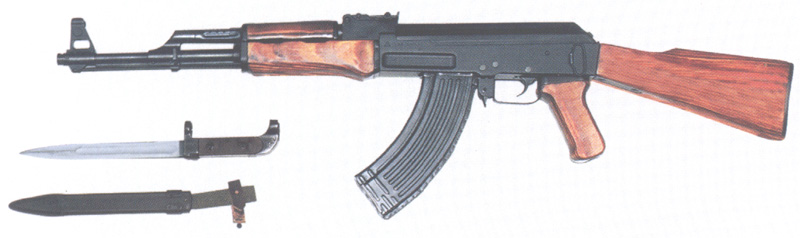

AK 47 d'origine.

AK 47

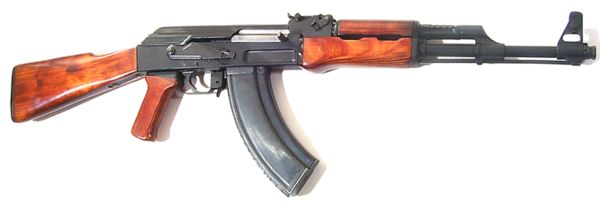

AK 47 des années 50.

AK 47

Caractéristiques:

Munition: 7,62 x 39.
Longueur totale: 0,880 m.
Longueur du canon: 0,415 m.
Poids à vide: 3,900 kg.
Poids avec le chargeur garni: 4,800 kg.

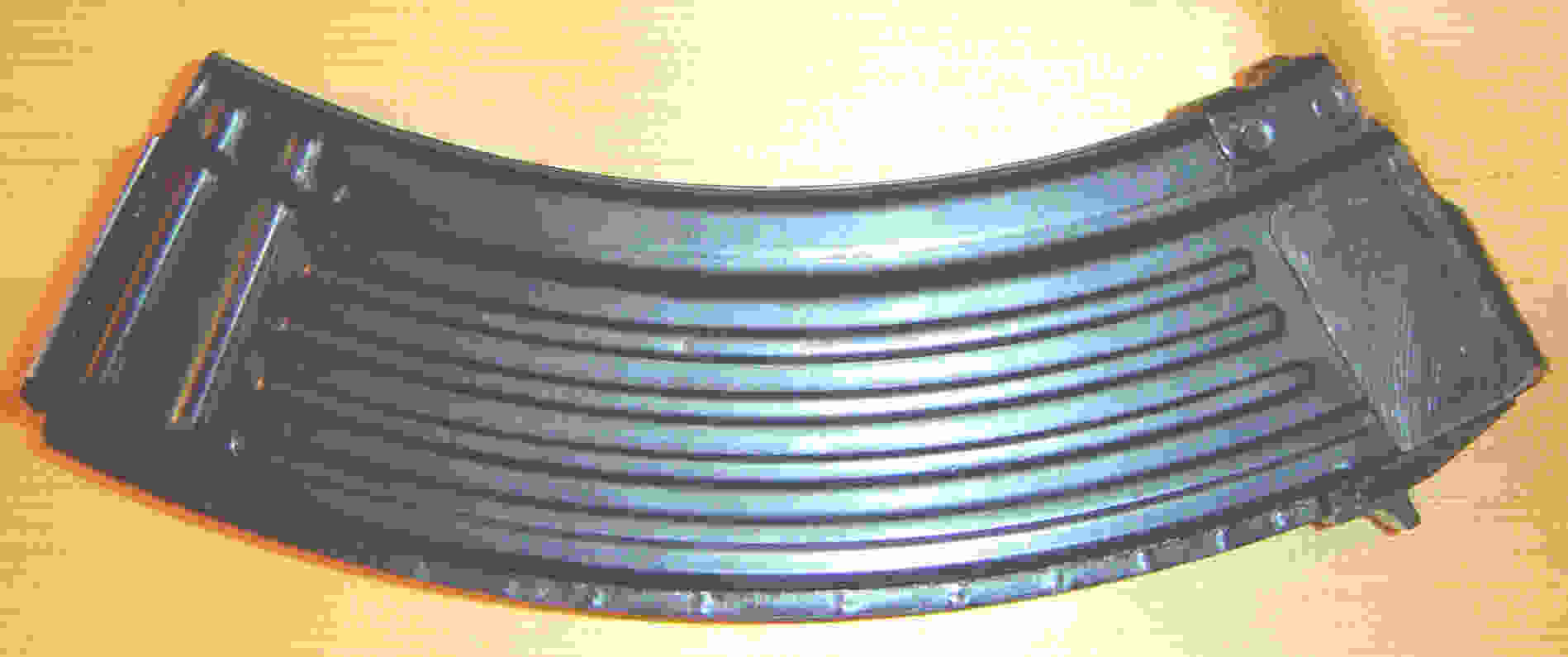

Capacité du magasin: 30 cartouches.
Cadence de tir théorique: 800 c/mn.
Pays: U.R.S.S.

Description:
Système de fonctionnement: Emprunt des gazs au dessus du canon, verrouillage rotatif de la culasse, sélecteur de tir placé sur le côté droite de la carcasse.
Pas des rayures: 240 mm.
Nombre de rayures et direction: 4 à gauche.
Organes de visée: Hausse tangentielle graduée de 100 à 800m et guidon protégé par deux oreilles.
Arrêtoir de culasse: Néant.


L'arme peut être équipée d'une crosse pliante ou d'une crosse bois. Un court garde-main recouvre le tunel des gazs. Ce garde-main se prête trés mal au tir instinctif.

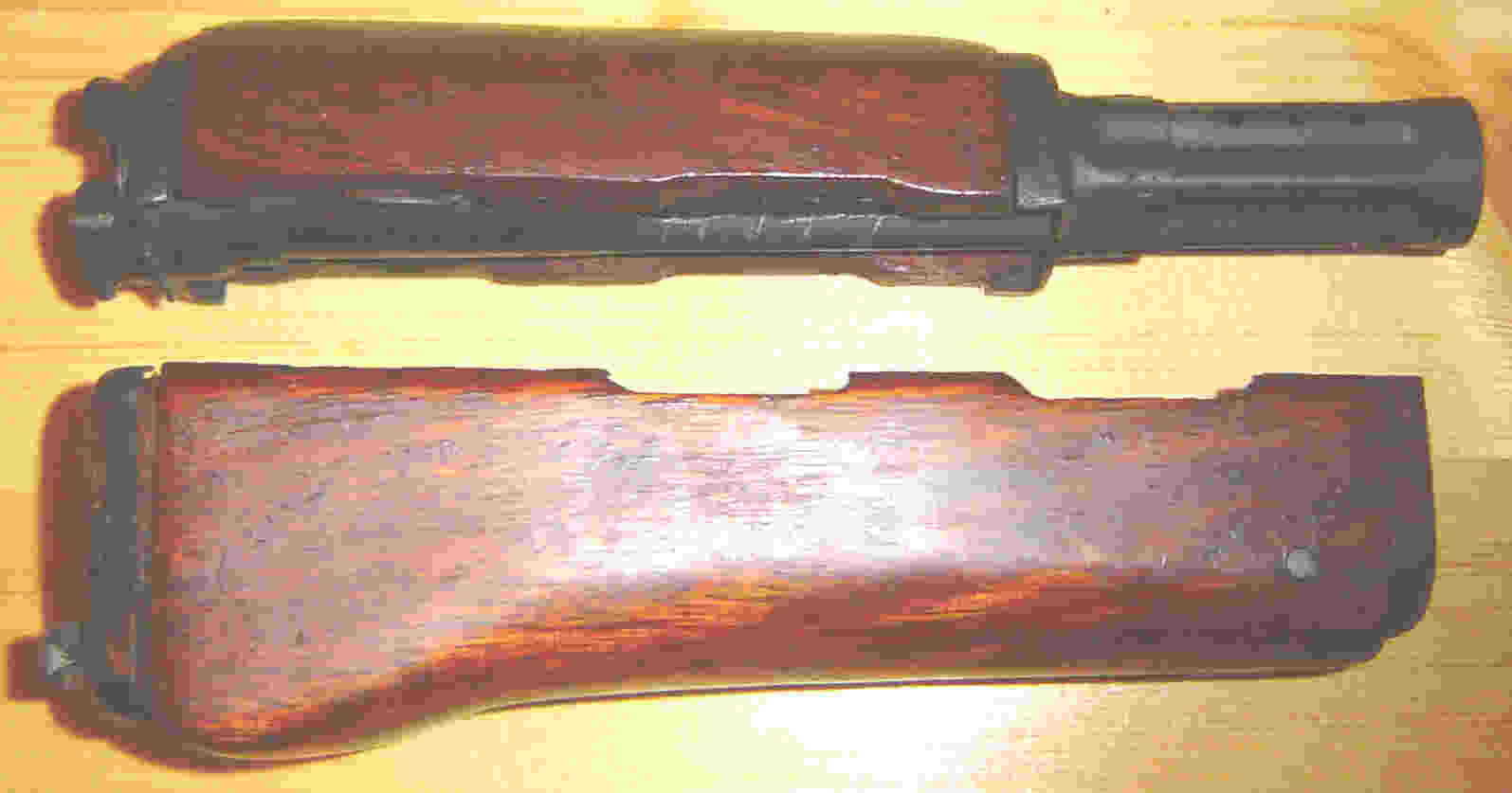

Garde-main et fut.



Dans la version crosse bois, la plaque de couche possède un clapet qui donne accés à un logement pour mettre divers outils.

L'arme est équipée d'une bageutte de nettoyage qui vient prendre place sous le canon (absente sur la photo).

Le verrou du chargeur est placé devant le pontet.



Marquages:
Sur l'exemplaire photographié, les marquages se situent sur le côté gauche de l'arme, juste sous la hausse.

Le numéro de série se trouve sur différentes parties de l'arme, arrière du coiuvre culasse, culasse, ect..

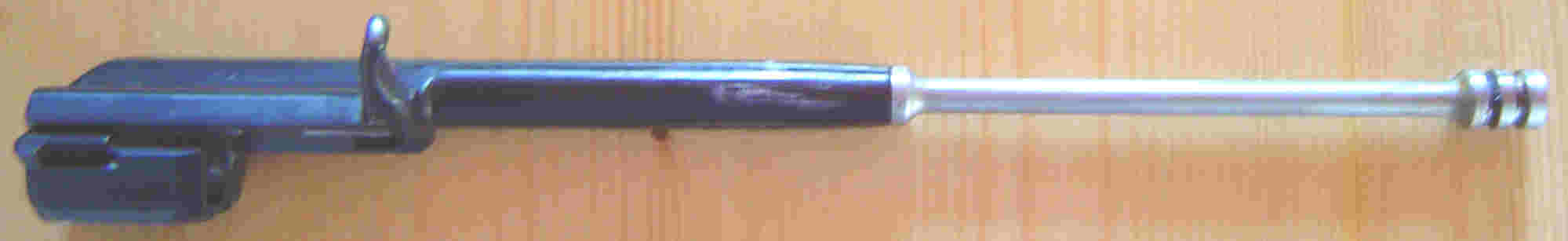

Piston.

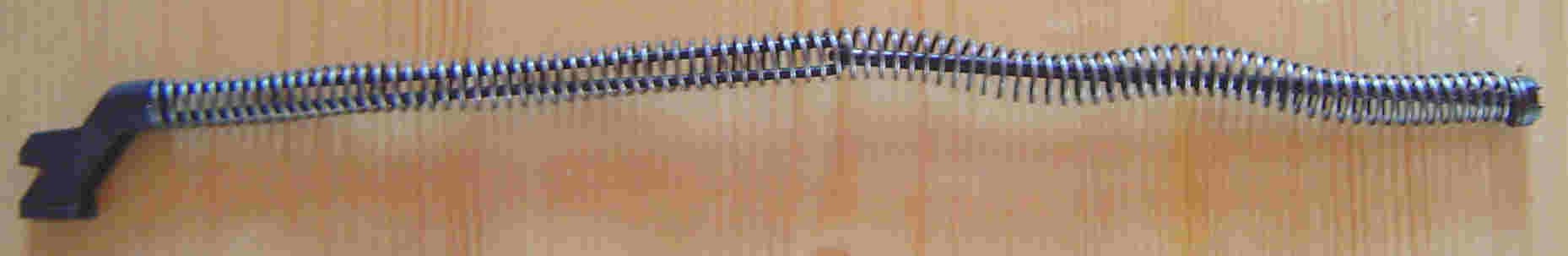

Ressort récupérateur et tige guide.

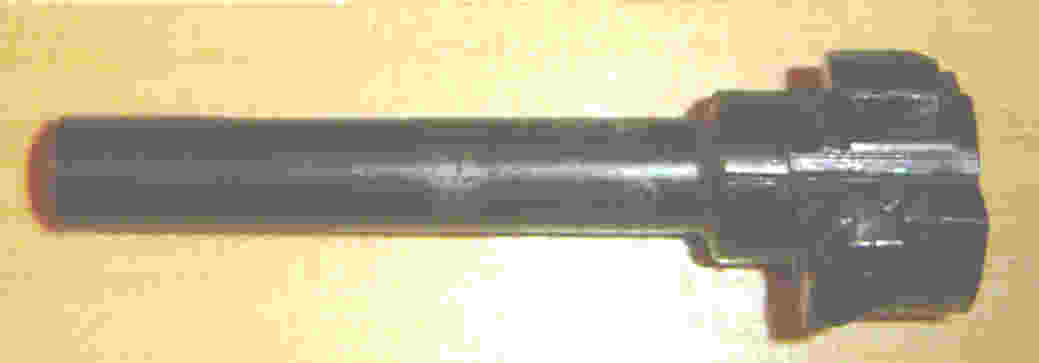

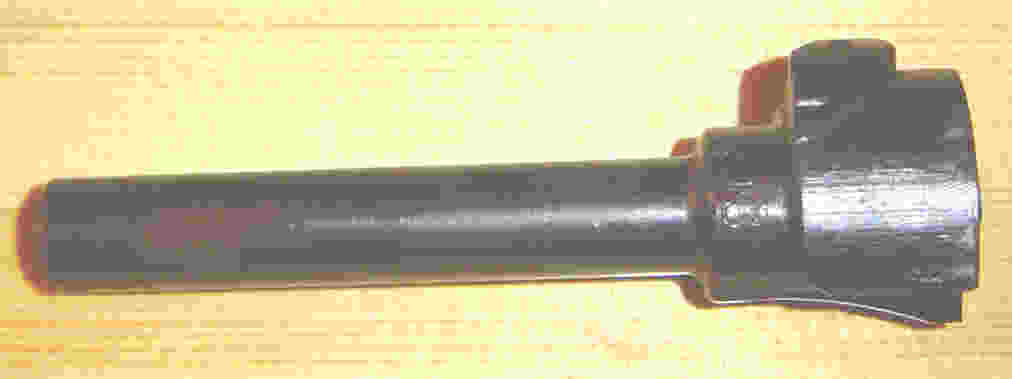

Culasse.

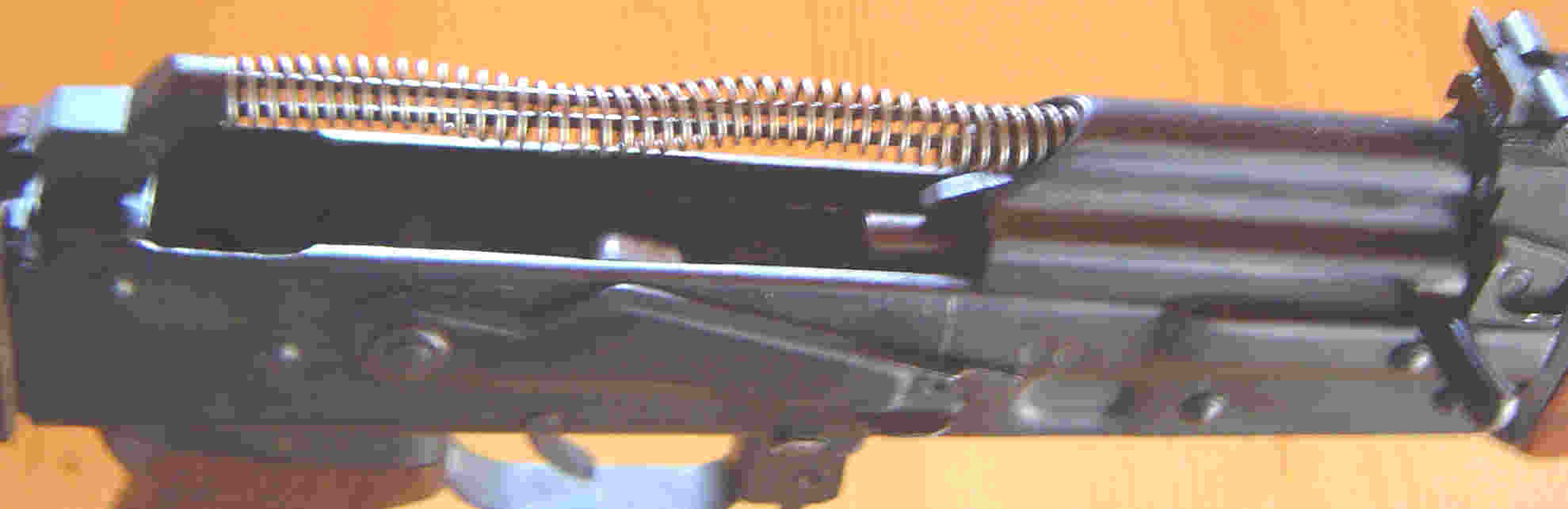

Vue couvre culasse enlevé.

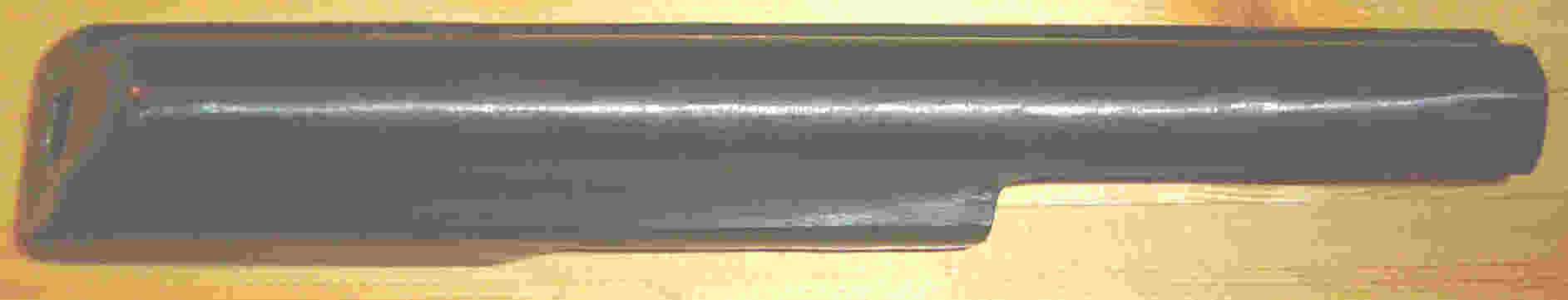

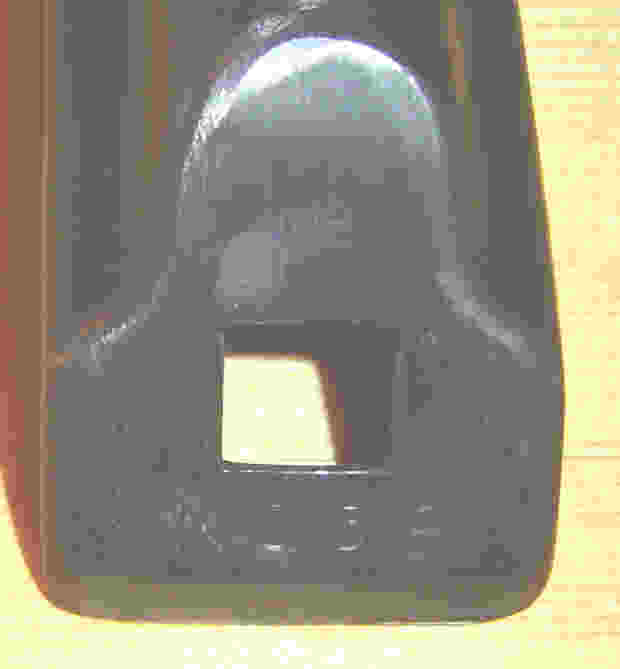

Couvre culasse, on remarquera à l'arrière de celui-ci le passage pour l'arrière de la tige guide qui fait office de verrou pour le couvre culasse.
