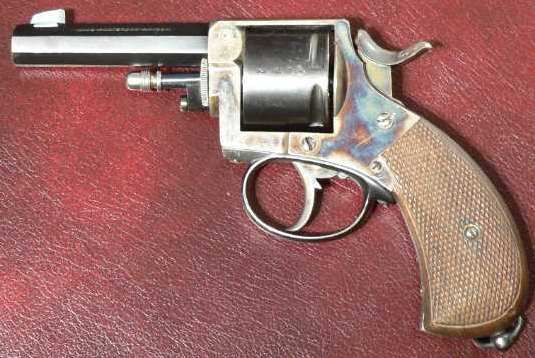

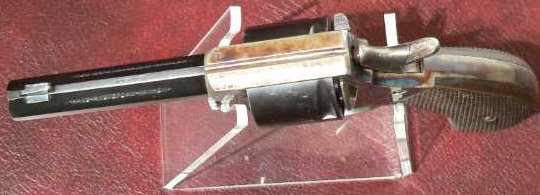

Ancion "LAM" 1890



Caractéristiques:
Calibre: 9,4 mm.
Longueur totale: 195 mm.
Longueur du canon: 90 mm.
Epaisseur totale: 40 mm.
Hauteur totale: 140 mm.
Ligne de visée: 110 mm.
Poids à vide: 620 g.
Capacité: 5 coups.
Année de fabrication: dès 1890.
Pays utilisateur: Hollande.

Description:
Système: à simple action.

Canon: en acier fondu, à 7 pans, vissé dans la carcasse.

Rayures: 4 rayures tournantes à droite.

Ligne de mire: longue de 110 mm.

Cran de mire: rainure cran de mire en U sur la bande de la carcasse.

Guidon: lame pentue en avant et arrondie, sur bloc à queue d'aronde en bout de canon.

Carcasse: fermée, en acier, rempart demi-circulaire à gauche, échancrure d'amorçage à droite, avec une portière de chargement s'ouvrant transversalement de haut en bas.

Pontet de sous-garde: de forme ovale, rapporté, fixé à la carcasse par deux vis métalliques.

Détente: incurvée et lisse.

Chien: rebondissant, à percuteur fixe et crête quadrillée.

Crosse: monture en acier faisant bloc avec la carcasse, anneau battant de crosse tenu par une goupille. Poignée ronde, type "bec de corbin".

Plaquettes: deux plaquettes en noyer strié, maintenues en place par une vis traversante et deux rosettes en laiton.

Alimentation: par barillet cylindrique, non cannelé, à 5 crans avec chanfrein d'entrée, placés périphériquement à l'arrière, comportant 5 chambres avec feuillure à l'arrière destinées à recevoir le bourrelet de la cartouche. Longueur du barillet 38 mm, diamètre 40 mm. Les deux premières chambres du barillet étaient garnies avec des cartouches à blanc, les chambres 3,4,5, par des cartouches à balle. C'est la raison des chiffres 1 et 2 et de la flèche sur le barillet.

Sûreté: sur la bande inférieure gauche, un levier avec tête rayée, tenu au milieu par une vis. En poussant la tête vers le bas, l'avant monte et pénètre dans une des chambres du barillet, l'empêchant de tourner et bloquant de cette manière la détente.

Extracteur: à baguette éjectrice à tête quadrillée, solidaire d'un manchon traversé par le canon. Au repos, la baguette éjectrice s'enfonce dans l'axe du barillet. Pour utiliser la baguette, il faut la tirer en avant par sa tête, puis on la fait pivoter vers la droite de l'arme.

Protection extérieure: arme bronzée noir.

Marquages:
Sur le pan vertical gauche du canon, RV.

Sur la console, face gauche, cal. 9,4.

Au bas de la console, face droite, LAM dans un triangle.

Sur la bande inférieure de la carcasse, face droite, 1920.

Sur le canon et la console, R couronné.

Sur le barrilet,B avec une étoile, une longue flèche entre les chiffres 1 et 2, les poinçons d'épreuves de Liège, ELG dans un ovale, L couronné, B avec une étoile.

Sur le haut du canon, acier fondu

Sur le pan droit du canon, NEC WAPENMAGAZIJN-HAARLEM-

Sur le pan gauche, HAAG-AMSTERDAM-ARNHEM.

Le numéro de série se trouve sur le pan vertical gauche du canon et sur le devant du barillet.

Constructeur/fabricant:
Ancion-Marx Léopold, rue Saint-Gilles, Liège, Belgique.
