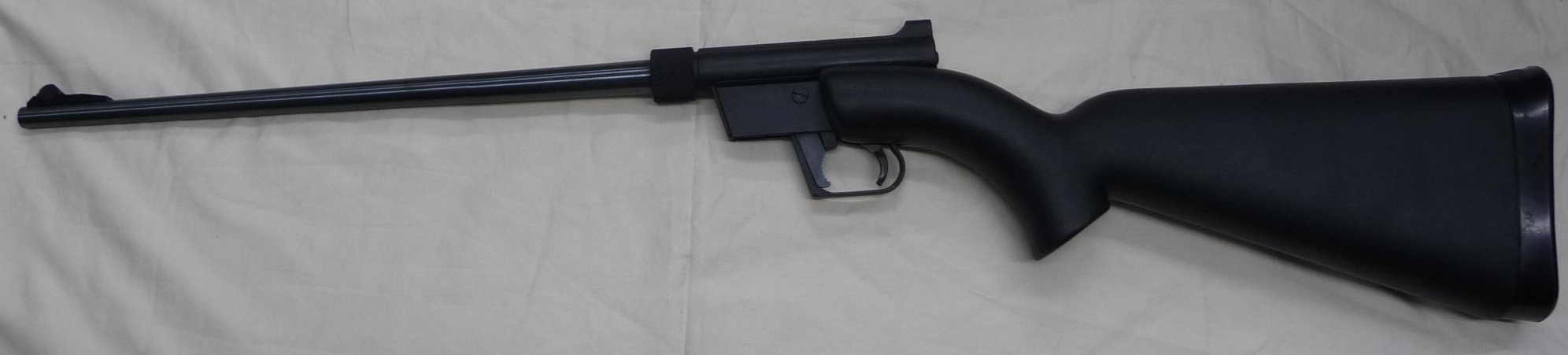

AR-7 Explorer





Caractéristiques:
Calibre: 5,5 mm.
Munition: 22 Long Rifle.
Longueur totale: 0,875 m.
Longueur de l'arme démontée: 0,418 m.
Longueur du canon: 0,406 m.
Poids: 1,745 kg.
Capacité du chargeur: 8 coups.
Pays: U.S.A.

Généralités:
Réalisé en 1959-1960, ce modèle est une carabine semi-automatique, en 22 Long Rifle. Elle possède loa particularité d'être entièrement réalisée avec des matériaux insensibles à l'action de l'eau. De plus, l'AR-7 flotte et est insubmersible.

Description:

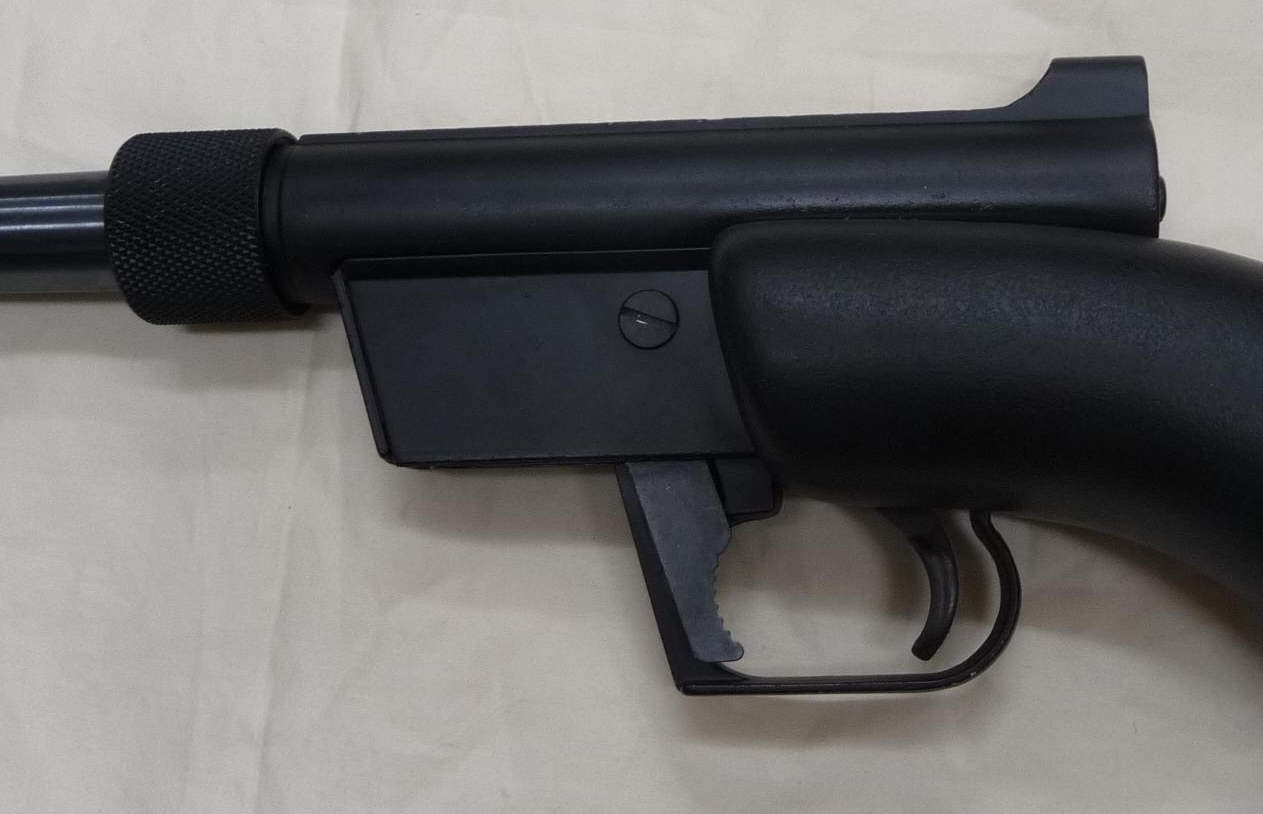

Le canon est tronconique, il n'a pas de fût. Il est facilement démontable et est muni d'un manchon taraudé permettant sa fixation sur la carcasse. L'ensemble formant le boîtier de culasse et de mécanisme contient la culasse mobile cylindrique et son ressort récupérateur. La fenêtre d'éjection et le levier d'armement sont placés à droite. La crosse à poignée forme pistolet est munie d'une plaque de couche amovible ; celle-ci donne accès à un logement qui permet, après démontage, de placer le canon, la boîte de culasse et le chargeur.

Fabrication:
- canon et culasse mobile en acier inoxydable;
- carcasse en alliage léger;
- chargeur en tôle d'acier inoxydable embouutie;
- crosse en matière plastique cyclolac;
- plaque de coucheen caotuchouc noir.

Finition:
- canon parkerisé;
- carcasse anodisée noire;
- chargeur bronzé;
- crosse teintée dans la masse en marron vert kaki produisant un effet de camouflage.

Sécurité:
- levier placé à droite de la carcasse. Orienté vers l'arrière (position Safe), il interdit le feu.

Organes de visée:
- guidon nu sur rampe et oeilleton fixe ajustable en hauteur.

Alimentation:
- par boîtier chargeur placé devant le pontet.

Fonctionnement:
- arme semi-automatique à culasse non calée.

Variante:
- mondèle à monture en noyer verni. La crosse Monte-Carlo, avec appuie joue et poignée forme pistolet, constitue un seul ensemble avec le fût.

Marquages:

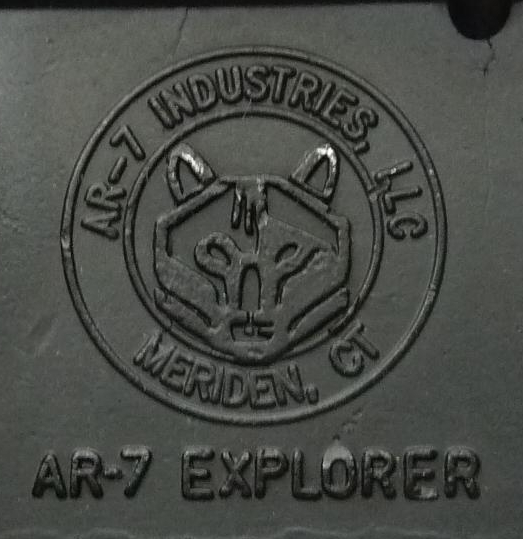

Sur le côté droit de la carcasse on trouve:
