Fusil Arizaka Type 38





Caractéristiques:
Calibre: 6,5 mm.
Munition: 6,5 mm Type 38.
Longueur totale: 1,270 m.
Longueur avec baïonnette: 1,670 m.
Longueur du canon: 0,810 m.
Poids vide: 4,060 kg.
Capacité du magasin: 5 cartouches.
Pays: Japon.

Description:

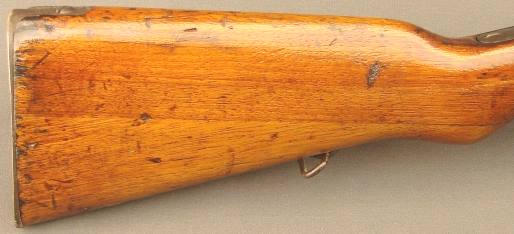

Le Type 38 est bâti de la même façon que le Type 30. On y retrouve des garnitures identiques et la crosse est également réalisée au moyen de deux éléments séparés assemblés et collés.



L'alésage du canon et le pas des rayures ont subi une légère variation.

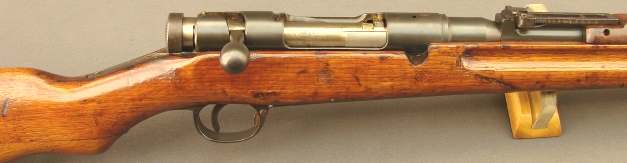

La culasse mobile est à verrou, elle est d'une seule pièce. Le levier d'armement est droit, il se termine par une olive. Deux tenons de verrouillage sont placés en tête et un troisième se trouve à l'arrière en partie haute.



L'extracteur n'est pas rotatif, il est solidaire d'une bague qui traverse le verrou.

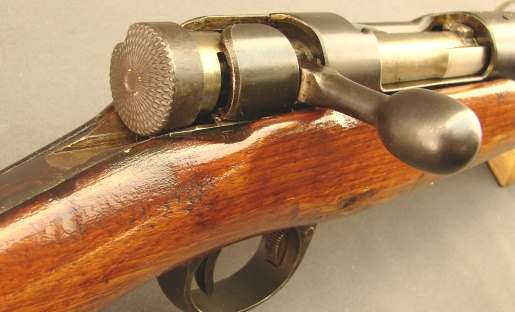

Le percuteur est fixé à un bouchon de culasse.

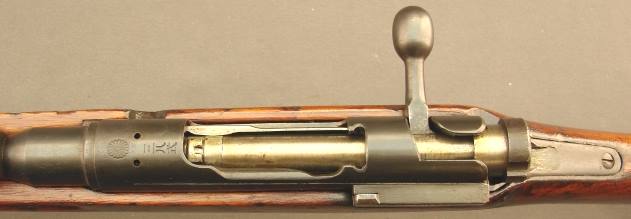

L'arme est équipée d'un couvre-culasse en tôle qui se meut en même temps que la culasse mobile.

La mise en sécurité en pressant le bouchon de culasse vers l'avant et en le tournant de 45 degrés vers la droite. Cela à également pour effet de bloquer la culasse.

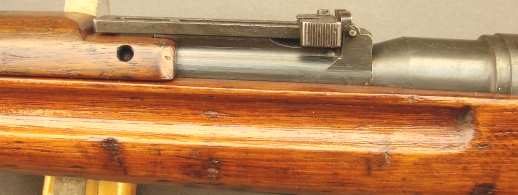

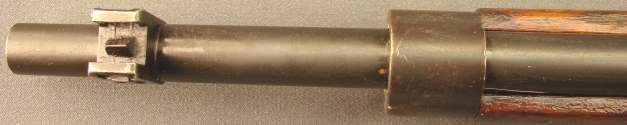

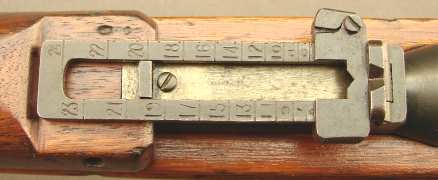

Les organes de visés sont constitués d'un guidon nu sur embase et d'une hausse à curseur et planchette (400 - 2 400 m). Par la suite, il sera ajouté un cran de mire de bataille plus large pour le tir à 300 m.



Constructeurs:
Arsenal de Tokyo.



Arsenal de Nagoya.
Arsenal de Kokura.
Arsenal de Jinsen, Corée.
Une production faite en Mandchourie dans les années 1930.
Production en Grande-Bretagne dans une entreprise non identifiée.

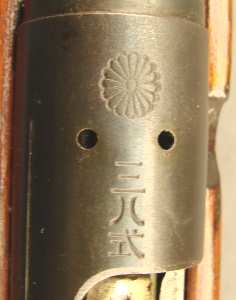

Marquage sur le tonnerre, ici Type 38.
