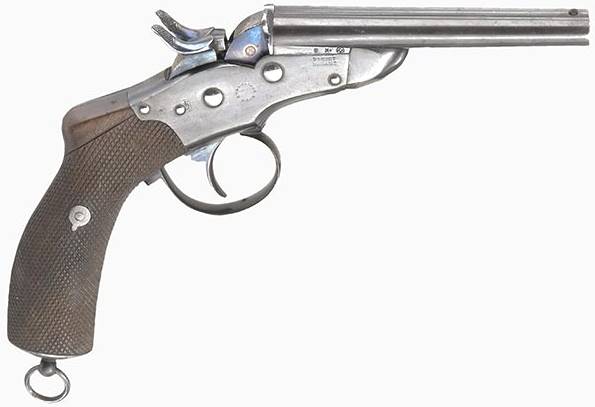

Pistolet Belge Nagant modèle 1878

Pistolet Belge Nagant modèle 1878

Caractéristiques:

Calibre: 9,4 mm.
Longueur totale: 255 mm.
Longueur des canons: 139 mm.
Hauteur: 185 mm.
Epaisseur: 30 mm.
Poids à vide: 1 150 g.
Année de construction: Dès 1876.
Année de fabrication: Dès 1878.
Pays: Belgique.

Description:
Système: Remington modifié "Rolling Block" bloc à action rétrograde à percussion centrale.

Forme des canons: ronde avec bande intermédiaire liant les deux canons juxtaposés.

Nombre de rayures: 4 rayures à gauche.

Carcasse: en acier, munie d'une table pour les canons avec l'avant séparé, le deuxième modèle à la table en une seule pièce.

Table supportant les deux canons: elle est en deux parties; la partie avant est fixée aux canons par une vis.

Chambres: les deux chambres sont munies d'un drageoir.

Détente: unique, lisse, légèrement incurvées, commande à simple action; le départ du coup d'abord à droite puis à gauche.

Chiens: à deux chiens à tête plate, crête striée. Les deux chiens disposent d'un cran de sûreté et d'un cran d'armé.

Percuteurs: 2 percuteurs flottants dans la culasse mobile; une vis limite la course des percuteurs.

Pontet: le pontet de sous-garde est ovale, croché en avant dans la carcasse, en arrière vissé dans la monture de la poignée.

Poignée: formée de deux plaquettes en noyer strié, fixées par une vis métallique traversante.

Guidon: lame en forme de A, arrondi en avant, soudé au bout de la bande séparant les deux canons.

Cran de mire: fixe en V, usiné sur le bout du bloc dans la partie supérieure de la culasse.

Alimentation: manuelle.

Extracteur: lame entre les deux canons, il fonctionne lorsque l'on manœuvre la culasse.

Protection extérieure: toute les pièces métalliques sont bronzées noir de guerre.

La calotte en acier est pourvue d'un anneau de suspension.

Constructeur:
Emile et Léon Nagant, Liège.

Fabricant:
Société Emile et Léon Nagant, Liège.

Numérotation:
Sur la culasse mobile, à gauche sur la carcasse, sur le bout du fût, sur le canon à gauche et sur le dos des deux chiens.

Marquages:
Face droite de la carcasse, dans un rond E.M. et L. Nagant, Liège, sur le côté de la table supportant les canons Brevet Remington. Idem sur la face droite.

Poinçons:
sous le canon face gauche, ELG et une étoile dans un ovale; même côté la lettre H surmontée d'une étoile, face gauche LH couronné; dans un rectangle, la lettre C surmontée d'une couronne.
