Breda modèle 1930

Breda modèle 1930.
Origine: www.lehussard.fr

Caractéristiques:

Munition: 6,5 Carcano.
Longueur totale: 1,230 m.
Longueur du canon: 0,520 m.
Poids vide: 10,330 kg.
Capacité: 20 cartouches.
Cadence de tir: 500 c/mn.
Pays: Italie.

Description:
La carcasse est formée d'un bloc usiné ou on trouve, de l'arrière vers l'avant:
-la boîte de culasse cylindrique,
-le mécanisme d'alimentation et un berceau qui fait office de garde-main et supporte le canon.

La partie postérieure de la carcasse vient de fixer dans un bouchon solidaire de la crosse et de la poignée pistolet.
La crosse est équipée d'une épaulière articulée. La poignée pistolet possède des plaquettes striées verticalement.

Le ressort récupérateur de gros diamètre est seulement guidé à l'arrière de la carcasse par un court manchon solidaire du bouchon arrière et à l'intérieur duquel est logé l'amortisseur.

La fenêtre d'éjection se situe à gauche, elle est légèrement décalée vers le bas. Elle comporte un volet obturateur muni d'un verrou.

Le levier d'armement se trouve sur la droite de la boîte de culasse.

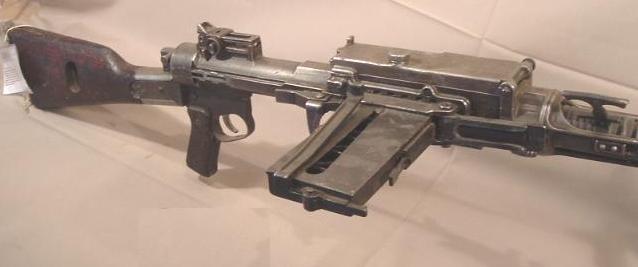

Le mécanisme d'alimentation se trouve au centre de l'arme, il se compose d'un magasin articulé situé à droite, on l'alimente avec un chargeur de vingt cartouches.

La grosse curiosité de cette arme réside dans son système de lubrification des cartouches, celles-ci sont lubrifiées avant leurs introductions par l'intermédiaire d'un dispositif qui diffuse le liquide à chaque mouvement de la culasse. On trouve un autre huilier simplifié à l'intérieur de la boîte de culasse.

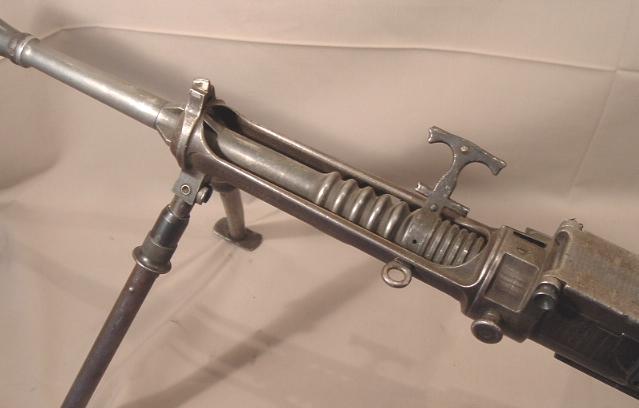

Le canon est interchangeable, il est mobile mais reste solidaire de la bague au moyen de ses trois tenons. Il comporte des ailettes au niveau du tonnerre.

Un bipied rabattable à branche télescopique est monté au bout du berceau. Sur certaine version, une béquille peut être installée derrière la poignée pistolet.

Les organes de visée sont constitués d'un guidon nu sur embase, montée sur le collier de centrage du canon et d'une hausse à curseur et planchette comportant un cran de mire en V pour le tir aux courtes distances planchette rabattue et un oeilleton réglable de 500 à 1 500 mètres.

Marquages:
Sur le dessus, au niveau du couloir d'alimentation, on trouve:
