303 British Eclaté Bren Mk I

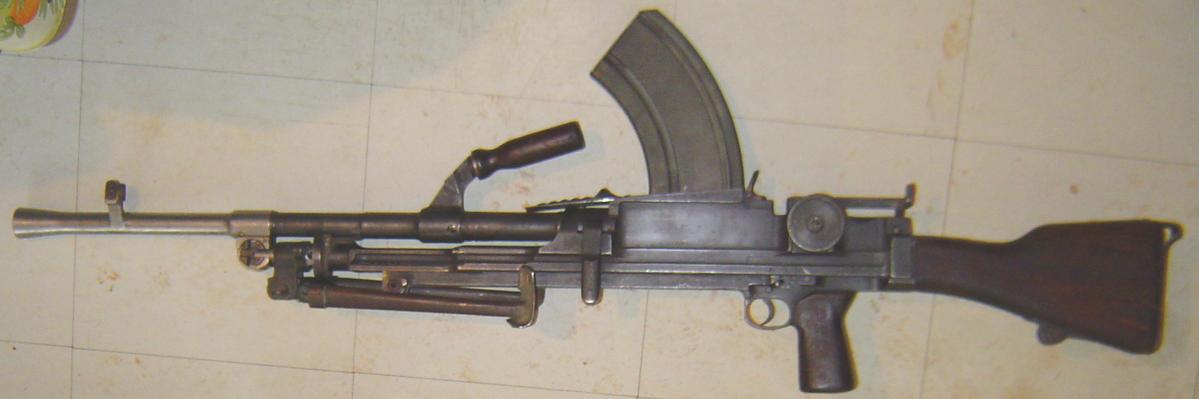

Bren Mk 1

Bren Mk 1
Bren Mk 1

Caractéristiques:

Munition: .303 British
Longueur totale: 1,150 m.
Longueur du canon: 0,635 m.
Poids sans chargeur: 10,050 kg.
Poids de l'arme chargée: 11,100 kg.

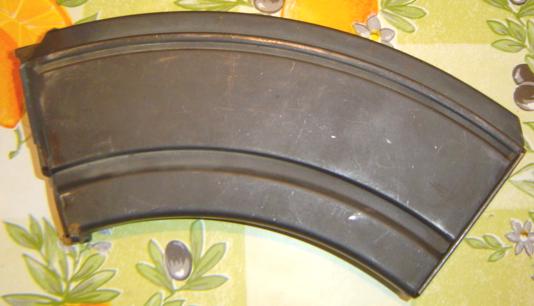

Alimentation: chargeur de 30 ou 100 cartouches.
Cadence de tir: 500 c/mn.
Pays: Grande-Bretagne.

Description:

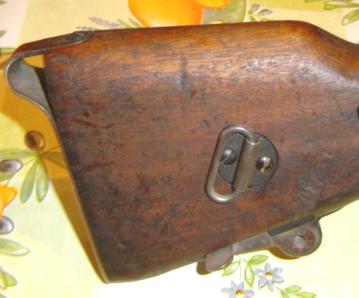

L'arme est entièrement en acier usiné, la crosse est en bois. Elle est percée longitudinalement d'un évidement destiné à loger le ressort récupérateur et un amortisseur.

La plaque de couche en tôle comporte un amortisseur à ressort et une épaulière articulée.

La carcasse est très massive, ses faces latérales sont planes avec des évidements destinés à alléger l'arme.

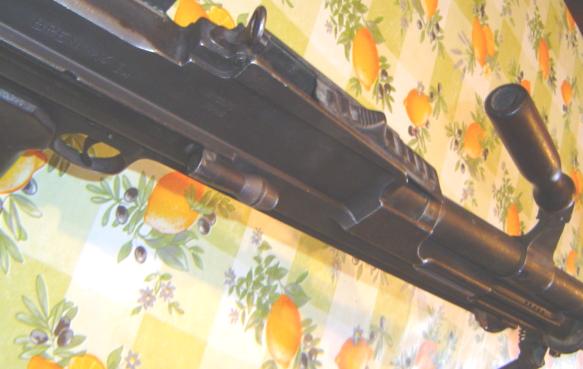

Le couloir d'alimentation se trouve au dessus de l'arme, le levier d'armement rabattable est placé à droite, il est solidaire d'un obturateur pour la mortaise qui assure son passage.

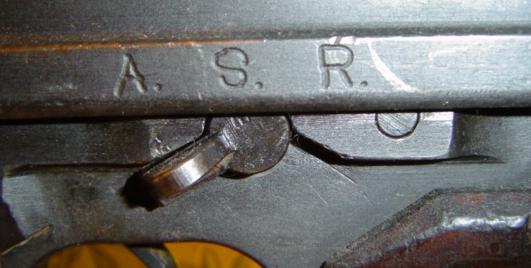

Le levier de sélection est à gauche au-dessus de la détente. Il détermine d'avant en arrière:
Le tir en rafale (A).
La sûreté (S).
Le tir au coup par coup (R).

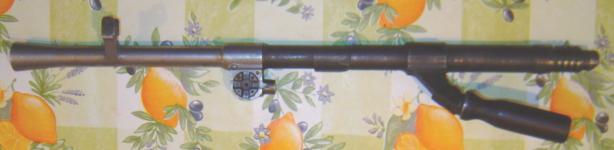

Le canon est assemblé à la boîte de culasse par un système de vis à filets interrompus pour un changement rapide de celui-ci. Un verrou de blocage est monté à l'avant de la boîte culasse.

Le canon se termine par un cache-flamme tronconique.

Une poignée de manutention articulée sert à la manutention et au transport de l'arme ainsi qu'à l'échange rapide du canon.

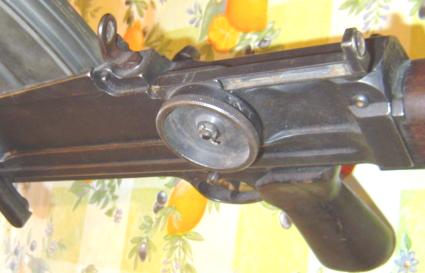

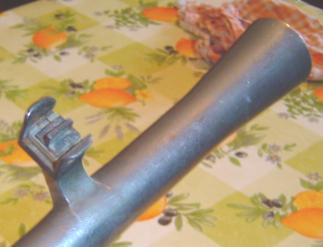

Les organes de visée sont formés d'un guidon protégé par des oreilles et d'une hausse à oeilleton manoeuvrée par un tambour et permettant le tir de 200 à 2000 yards (182 à 1820 m). La ligne de mire est désaxée çà gauche à cause du chargeur.

Constructeurs:
Arsenal d'Enfield.
Lithgow Small Arms Factory (Australie).
John Inglis Co. (Canada).

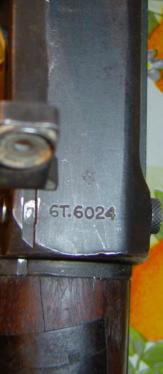

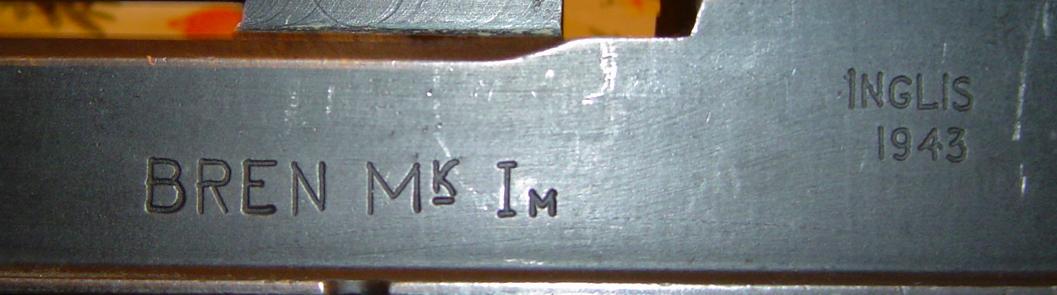

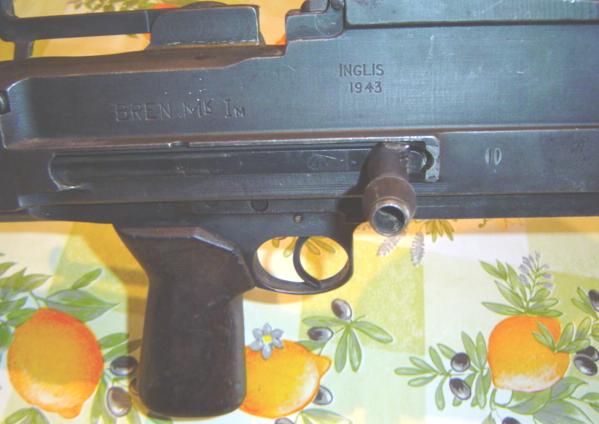

Marquages:







Variantes:
Bren Mark 1*: l'usinage de la boîte de culasse et du support de la poignée de transport sont simplifiés.

Bren Mark 1 (M): modèle réalisé au Canada, sa crosse est triangulaire, l'amortisseur de plaque de couche et l'épaulière ont disparu, le bipied n'est plus télescopique.

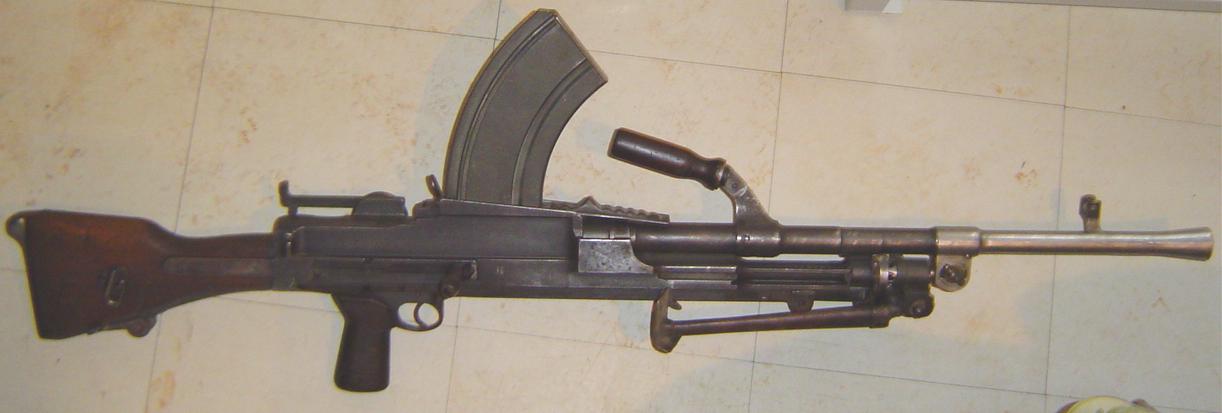

Bren Mark 2: modèle fabriqué en Grande-Bretagne et au Canada. L'usinage de ses principaux éléments a encore été simplifié, le bipied est proche de celui du modèle précédent, le levier d'armement n'est plus rabattable, le cache-flamme simplifié est réalisé en acier et n'est plus solidaire de la frette, la hausse comporte une planchette rabattable portant le curseur et permettant le tir de 200 à 1600 yards (182 à 1456 m).

Bren Mark 3: adopté en juillet 1944, il est semblable au Mk 2 mais son canon est plus court, le bipied est différent selon qu'il s'agit d'une arme anglaise ou canadienne.

Bren Mark 4: il s'agit d'un Mk 3 obtenu par transformation d'un Mk 2.

Il existe d'autres modèles de Bren, l'arme ayant été modifiée après guerre, ceux-ci n'entrant pas dans le cadre de cette rubrique, ils ne seront pas décris.

Caractéristiques des modèles décris:

Caractéristiques
Bren Mk 1
Bren Mk 2
Bren Mk 3
Bren Mk 4
Calibre
7,7 mm
7,7 mm
7,7 mm
7,7 mm
Munition
.303 British
.303 British
.303 British
.303 British
Longueur totale
1,150 m
1,160 m
1,080 m
1,095 m
Longueur du canon
0,635 m
0,635 m
0,566 m
0,566 m
Poids sans chargeur
10,050 kg
10,100 kg
8,750 kg
8,650 kg
Poids chargeur garni
11,100 kg
11,150 kg
9,800 kg
9,700 kg
Capacité du chargeur
30-100 coups
30-100 coups
30 coups
30 coups
Cadence de tir
500 c/mn
550 c/mn
480 c/mn
520 c/mn
