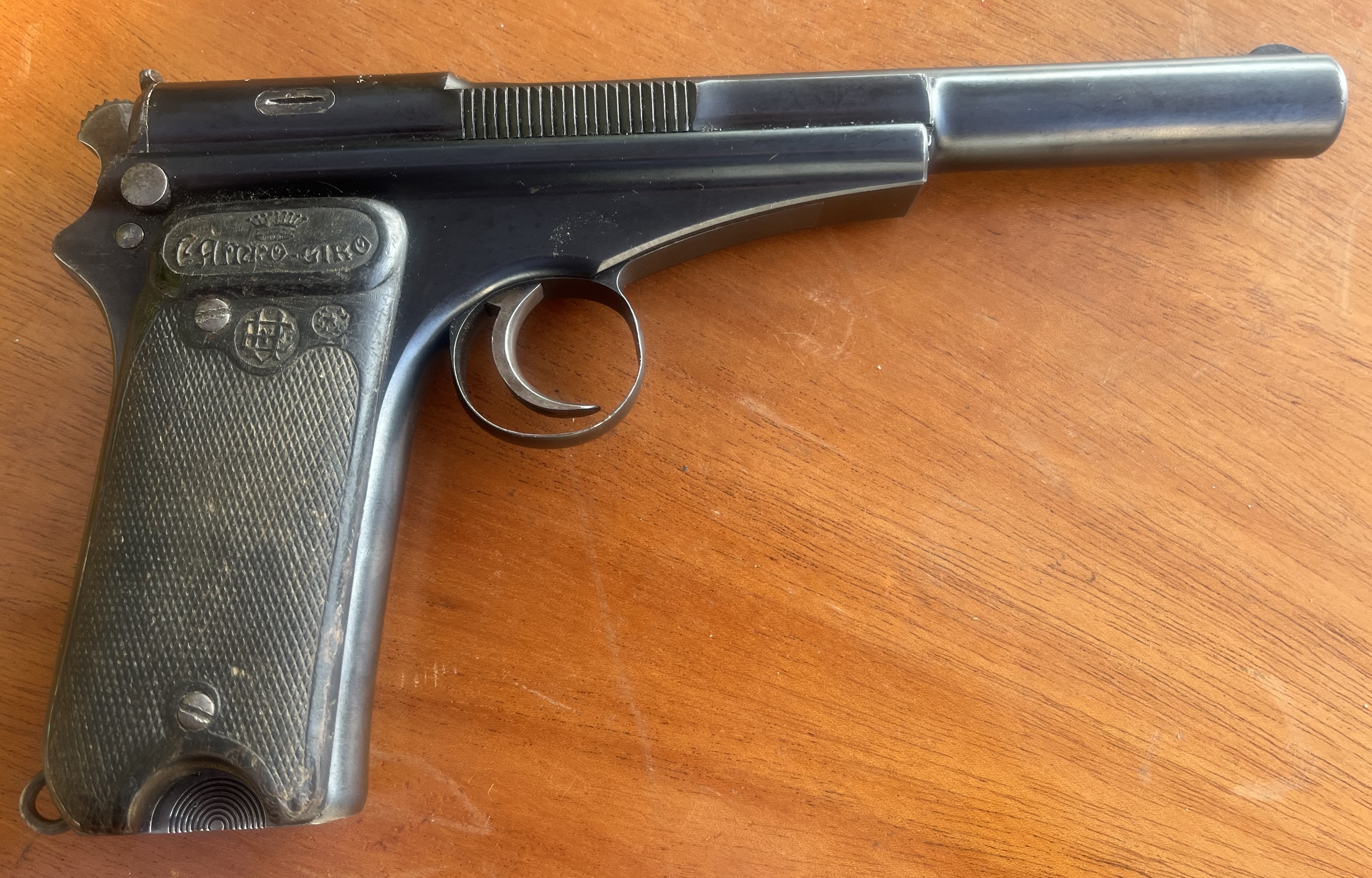

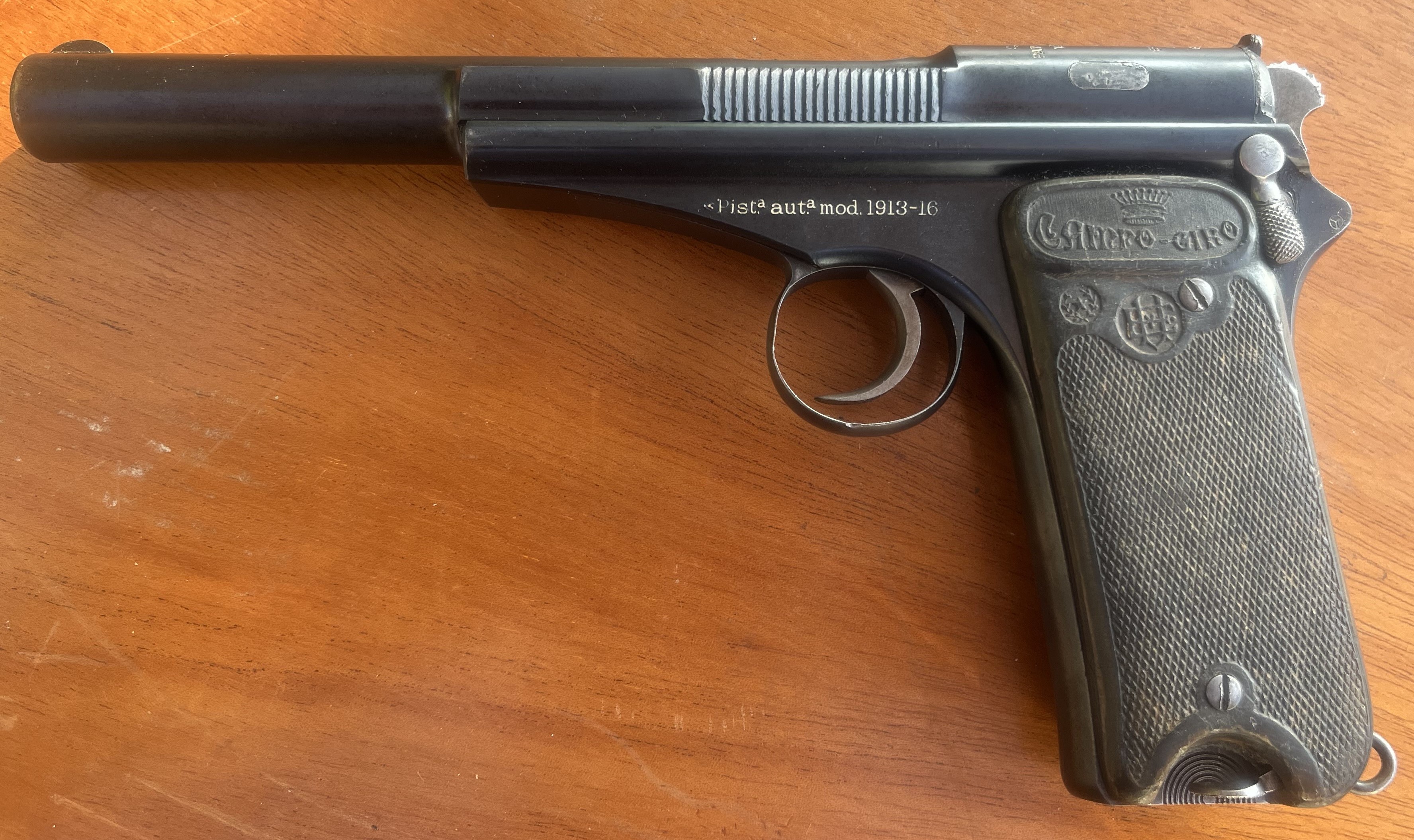

Campo-Giro modèle 1913

Campo-Giro modèle 1913



Caractéristiques:

Calibre: 9 mm.
Munition: 9 mm Largo, 9 mm Bergmann-Bayard.
Longueur totale: 240 mm.
Longueur du canon: 165 mm.
Hauteur: 140 mm.
Epaisseur: 32 mm.
Poids vide: 1 000 g.

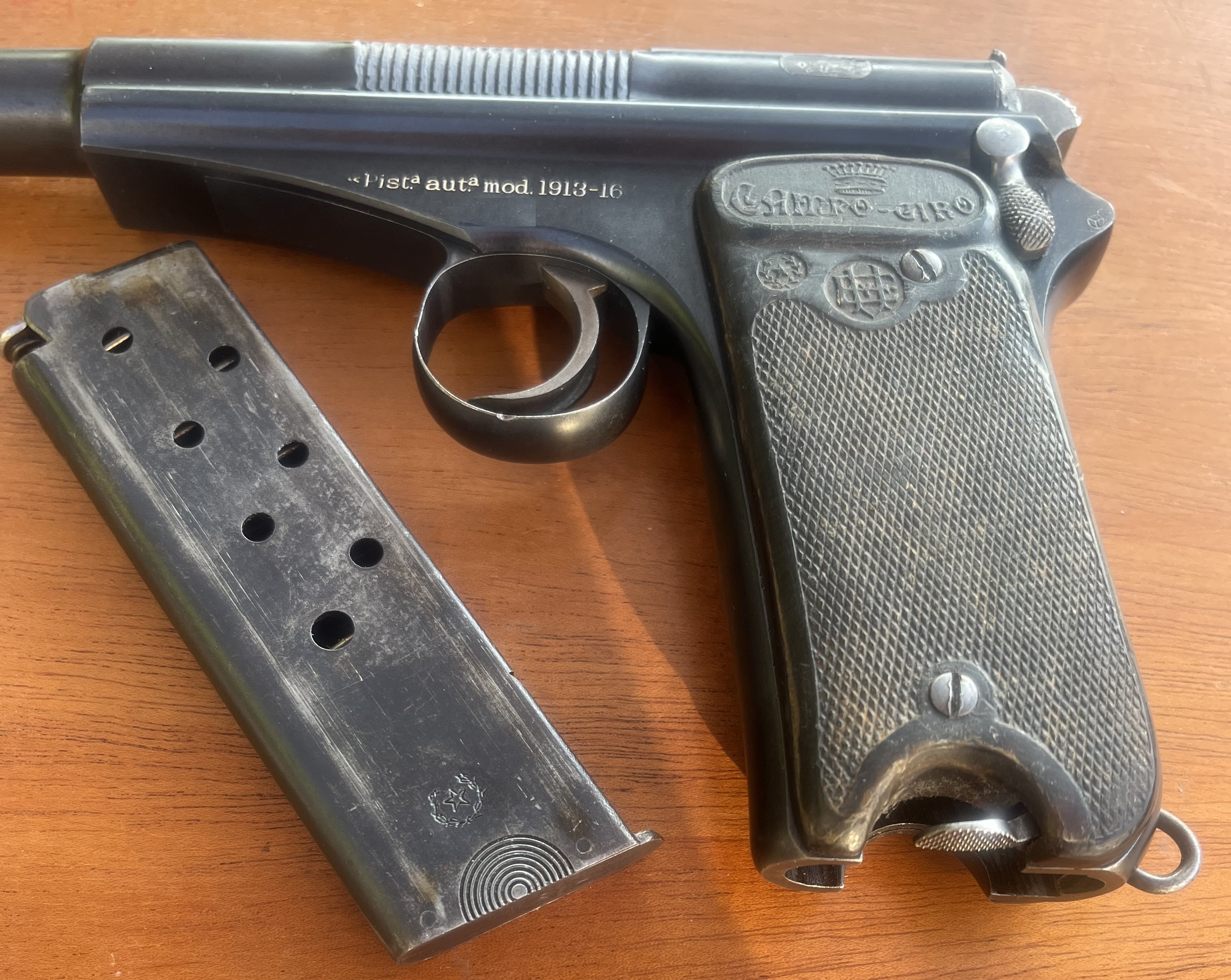

Capacité: 8 cartouches.
Pays: Espagne.

Description:
Pontet: de forme ovale.

Détente: large, lisse, fortement incurvée.

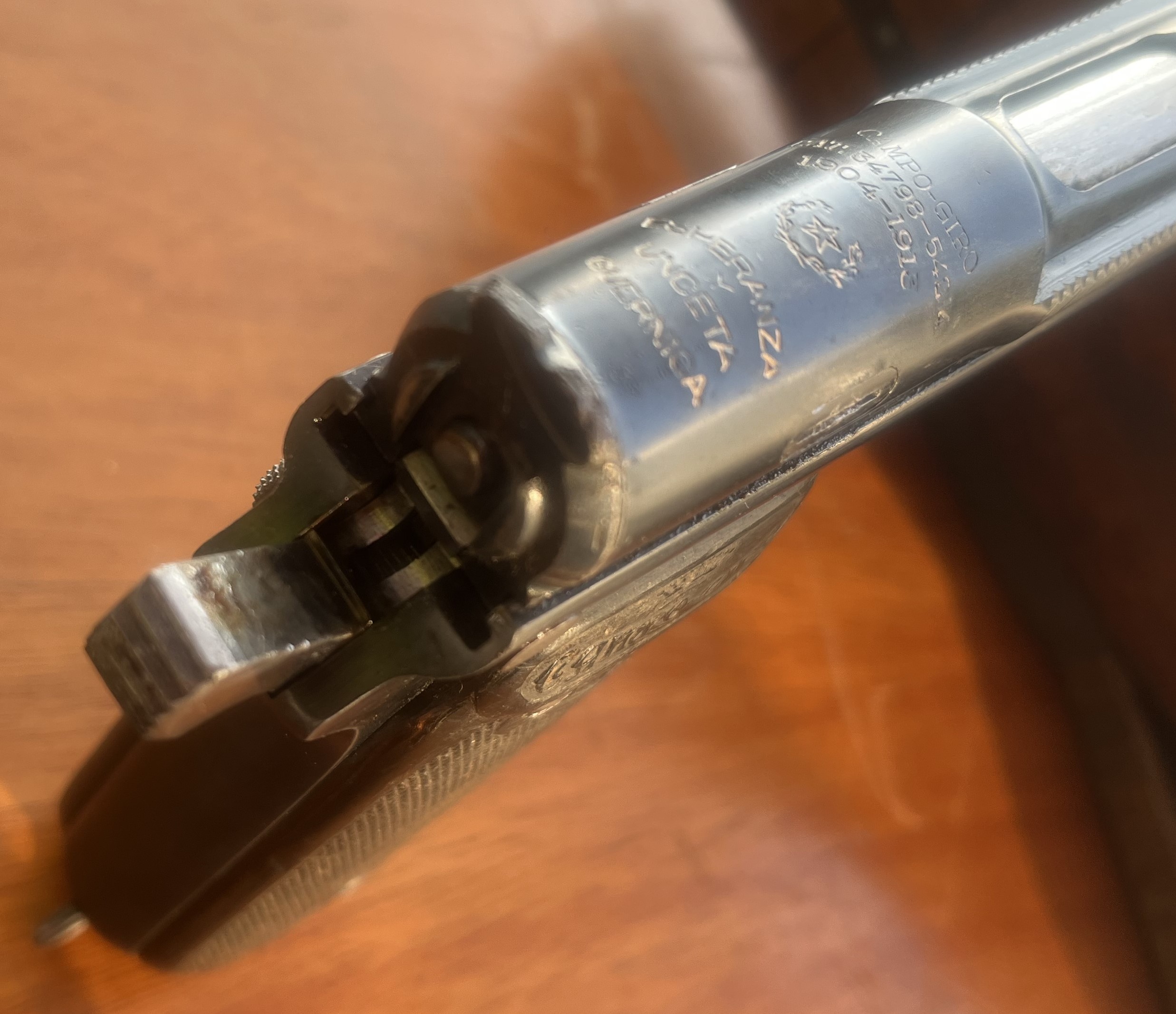

Chien: extérieur, à crête striée, avec un cran de sûreté.

Boucle: au bas de la poignée.

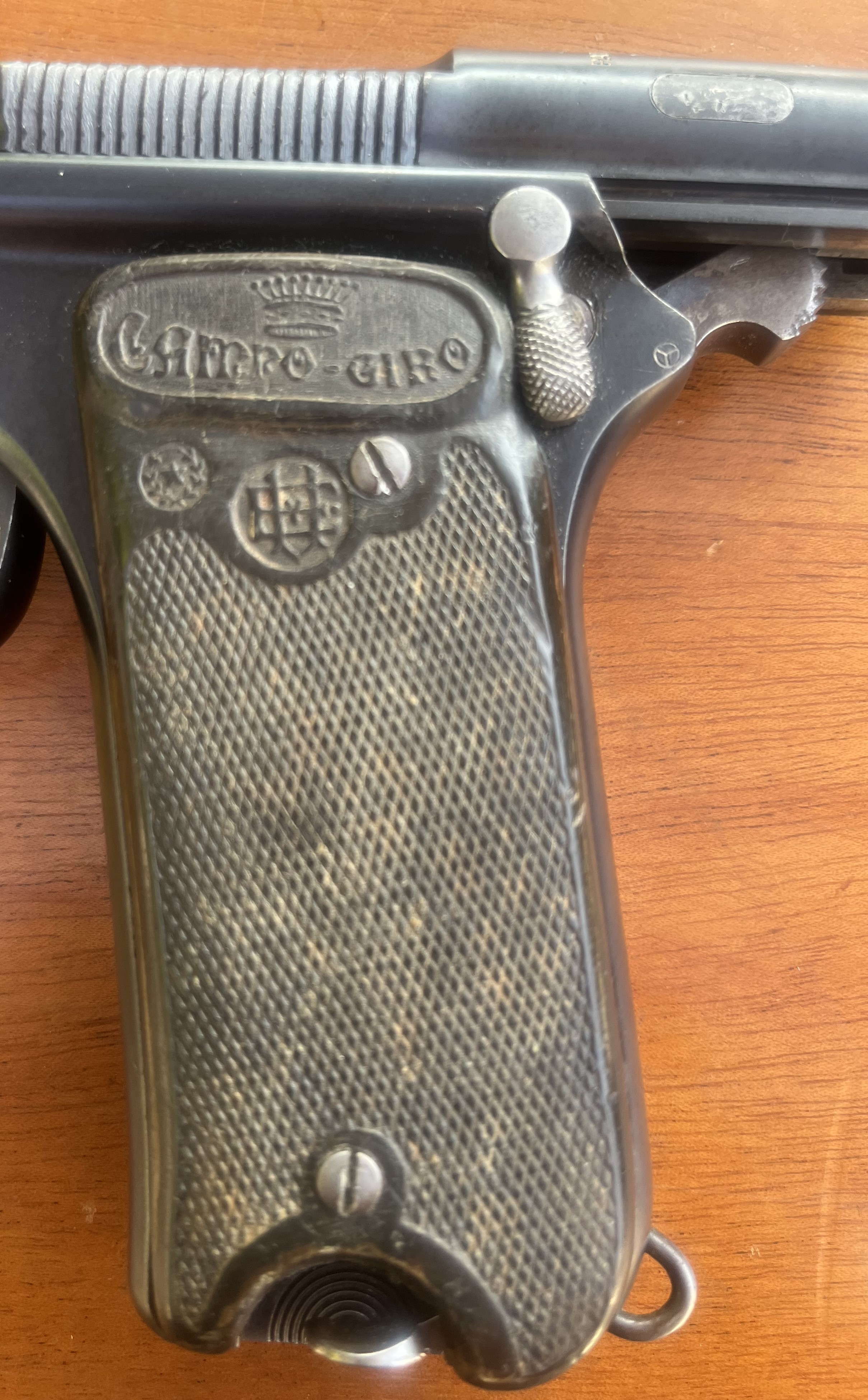

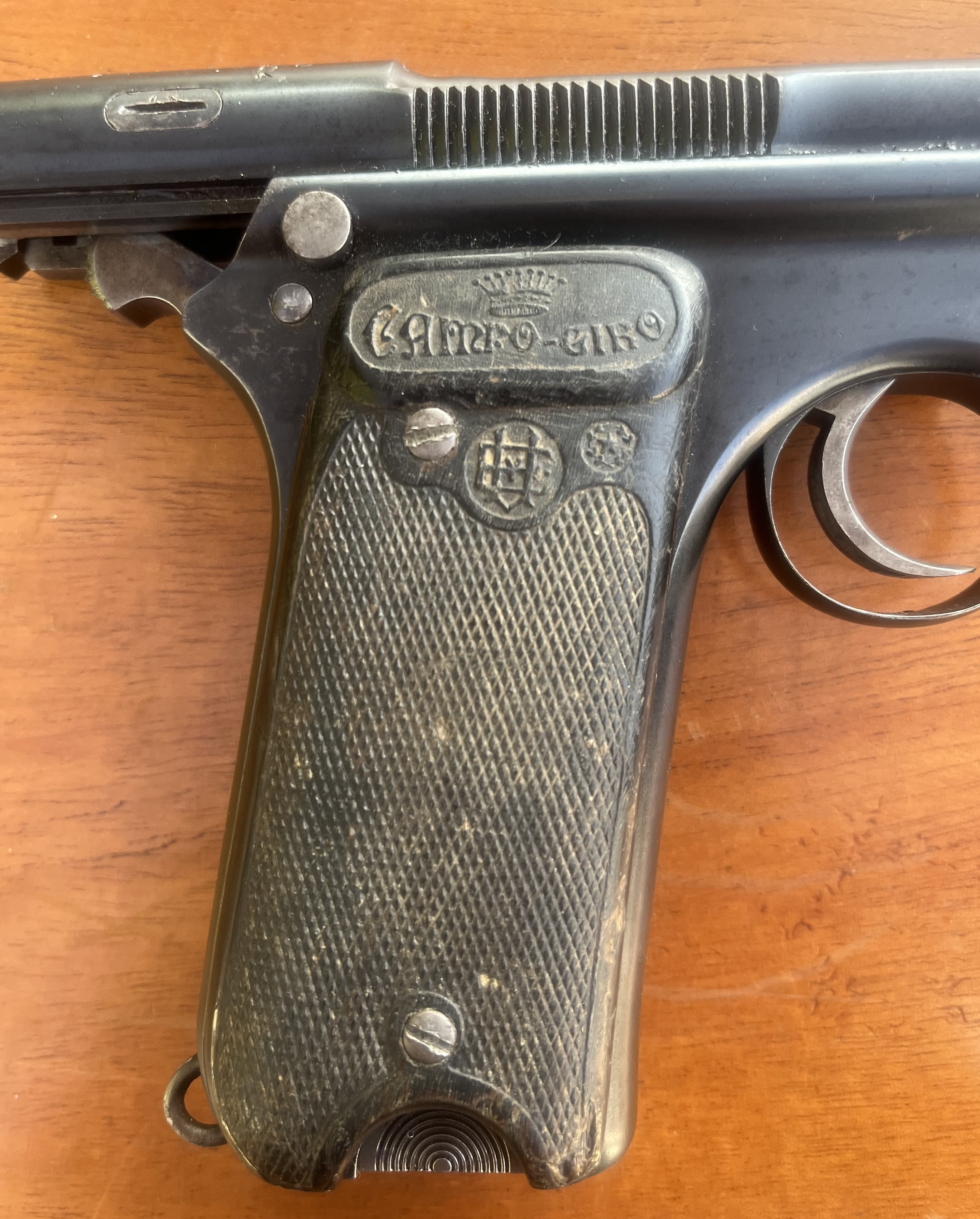

Poignée: large de 52 mm avec deux plaquettes de crosse en ébonite strié, tenue en bas par une queue d'aronde et en haut par une vis métallique.

Système de fonctionnement: arme à culasse non calée, à canon fixe, glissière enveloppante, ressort récupérateur en spirale autour du canon; un amortisseur est censé absorber en partie le recul occasionné par la forte cartouche de 9 mm largo.

Fonctionnement: par culasse non calée, percussion par chien extérieur fonctionnant par simple action.

Sécurité: sécurité manuelle à levier, placé sur l'arrière de la face gauche de la carcasse, au-dessus de la poignée. le levier de sécurité ne peut fonctionner que lorsque le chien est au cran de sûreté.

Protection extérieure: bleu-noir de guerre.

Constructeurs:
Fabbricia de Armas, Oviedo, Espagne (prototype).

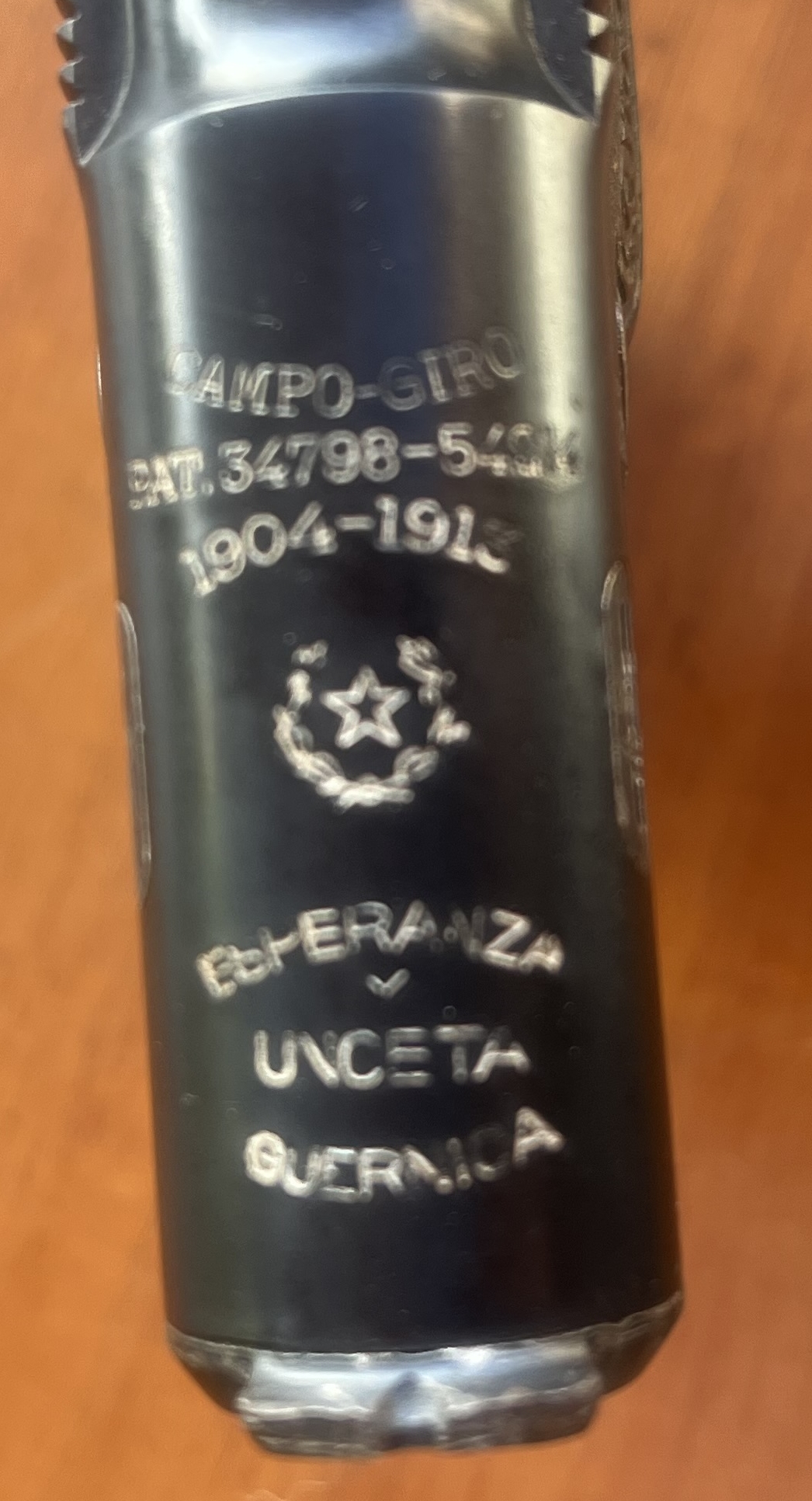

Esperanza y Unceta Guernica, Espagne (modèles 13 et 13/16).
