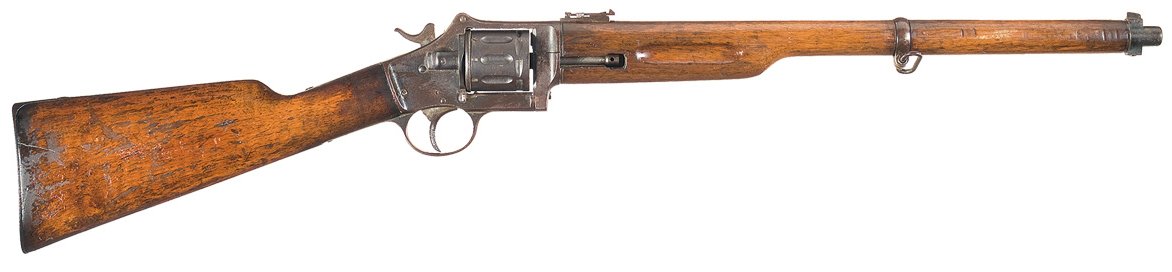

Carabine - Revolver Pieper 1893



Caractéristiques:
Calibre: 8 mm.
Munition: 8 mm Pieper.
Longueur totale: 0,918 m.
Longueur du canon: 0,500 m.
Poids: 2,950 kg.
Capacité: 9 coups.
Pays: Mexique.

Description:
La monture, en noyer est en deux pièces à crosse anglaise. Le fût est monobloc, il est percé d'un canal où passe le canon. La partie du fût placée près de la carcasse est renflée et comporte deux rainures de préhension. Une grenadière et un embouchoir renforcent le fût dans sa partie la plus fine.

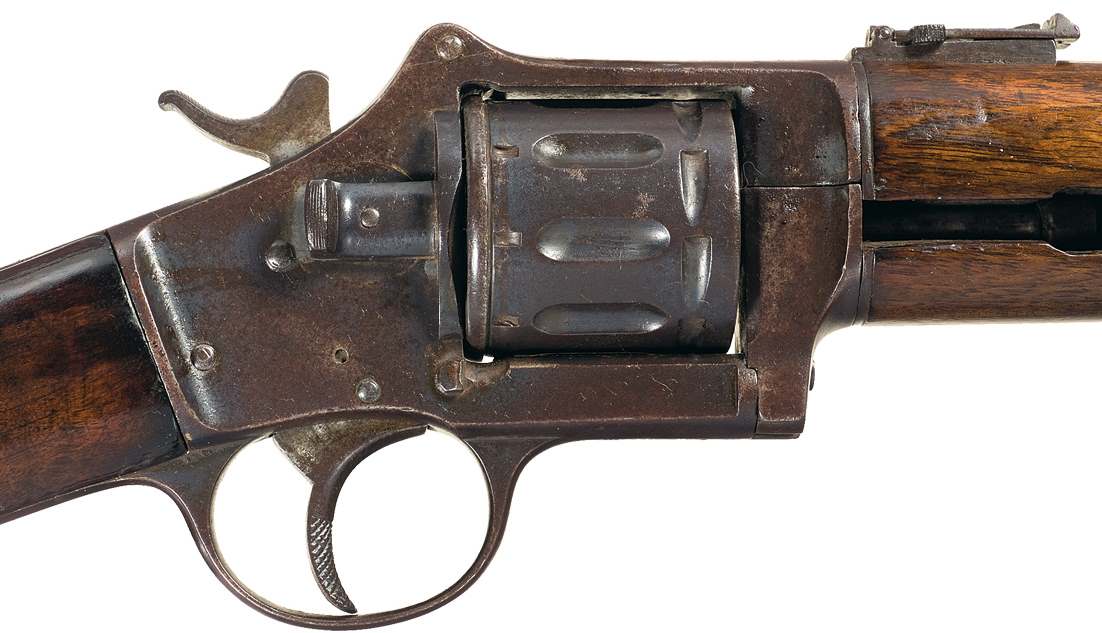

La carcasse à cadre fermé contient le mécanisme et supporte le barillet. Celui-ci est cannelé et possède deux séries de crans-arrêtoirs.

Les organes de visée sont constitués d'un guidon nu placé sur l'embouchoir et d'une hausse à cran de mire fixe (100 m) et planchette (200 - 900 m).

L'arme fonctionne à simple et double action. L'étanchéité est assurée au départ du coup par l'avance du barillet. L'éjection se fait par le basculement du barillet sur la droite

Une portion de baguette est contenue dans la crosse, la carabine - revolver Pieper ne reçoit pas de baïonnette.

Constructeur:

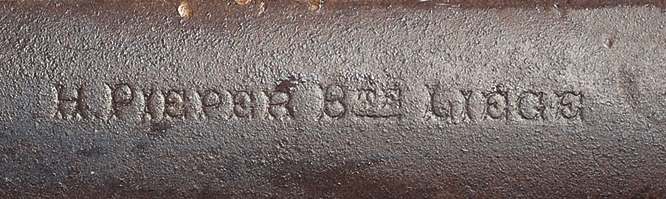

H. Pieper à Liège, Belgique.
