Mousqueton de carabiniers à pied Carcano Modèle 1860/1868

Mousqueton de carabiniers à pied Carcano Modèle 1860/1868
Origine: www.lehussard.fr

Caractéristiques:

Calibre: 17,50 mm.
Munition: cartouche combustible.
Longueur totale: 1,158 m.
Longueur du canon: 0,760 m.
Capacité: 1 coup.
Pays: Italie.

Description:
La monture est d'une seule pièce, le canon, cylindrique est entaillé à l'arrière et renforcé d'un berceau pour former la boîte de culasse.

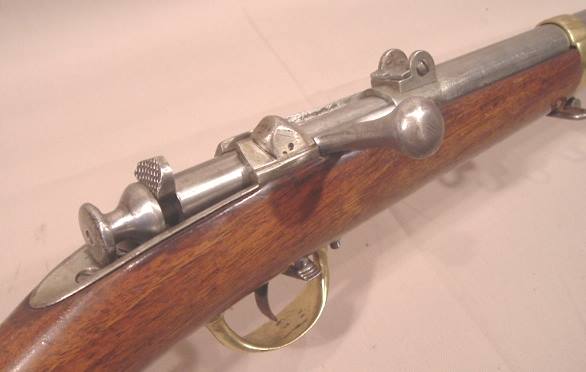

La culasse mobile est formée d'un cylindre avec un levier d'armement droit, son renfort prend appui sur le boîtier de culasse pour assurer le verrouillage.
Un bouton porte-aiguille fait saillie à l'arrière, on doit armer ce percuteur manuellement avant le verrouillage.
L'étanchéité au départ du coup de la cartouche est assurée par une rondelle de feutre collée au culot de la cartouche.

L'ensemble monture/canon est maintenu en place par une grenadière et un embouchoir à deux bandes.

Une baguette vient prendre place sous le canon.

Les organes de visée sont constitués d'un guidon nu et d'une hausse à cadran gradué jusqu'à 300 mètres.
