Derringer Remington Elliot "New Repeating Pistol N° 2"

Deringer Remington Elliot

Deringer Remington Elliot

Caractéristiques:

Calibre: 32.
Longueur totale: 131 mm.
Longueur du canon: 84,50 mm.
Poids à vide: 350 g.
Capacité: 4 coups
Pays: U.S.A.

Description:

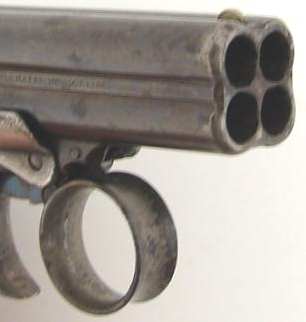

Les canons au nombre de quatre sont fraisés en arrière pour recevoir les culots des cartouches et portent en avant un petit guidon en demi-lune.



Le cran de mire, taillé dans la carcasse est réduit au minimum.

Les canons sont rassemblés en faisceaux, ils s'articulent en avant de la carcasse autour d'un axe sur lequel ils pivotent.

Il n'y à pas d'extracteur, quand les quatre coups sont tirés, il faut improviser une baguette pour pousser les étuis vides.

Le déverrouillage du bloc qui porte les canons est commandé par un petit crochet placé entre les deux canons inférieurs, en avant de l'axe de la détente.

Il faut mobiliser la détente vers l'avant afin d'armer le percuteur rotatif et ensuite presser cette dernière pour faire partir les quatre coups l'un après l'autre.

La carcasse forme une de berceau qui reçoit les canons inférieurs lorsque l'arme est fermée. En arrière des chambres, le rempart cache le percuteur interne et la platine à double effet actionnée par la détente annulaire.

La poignée offre une excellente prise en main, elle est munie de plaquettes en caoutchouc durci de couleur brune, elles sont fixées par deux vis logées dans des rosettes en laiton.

Le derringer Elliot sera produit à 25 000 exemplaires, tous calibres confondus de 1863 à 1868.

Fabricant:
Remington & Son Illion, New York.

Marquages:

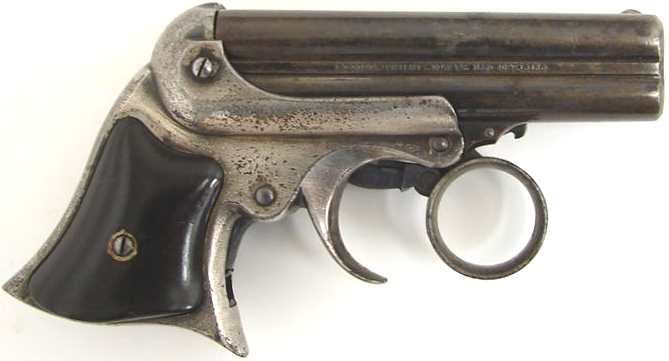

Le rappel des brevets figure sur la droite:

ELLIOT'S PATENTS MAY 29,
1860 OCT. 1, 1861

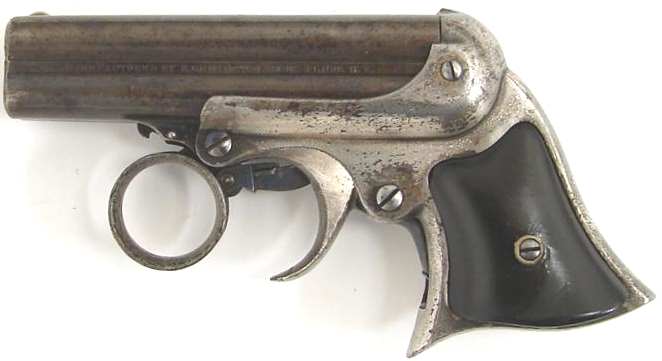

A gauche, figure le nom du fabricant:

MANUFACTURED BY REMINGTON & SON,
Illion, N.Y.


Le numéro de série est frappé sous les canons inférieurs et dans le berceau de la carcasse.
