7,5 x 54 Eclaté Coupe didactique
FM Mle 24/29

FM 24-29

FM 24-29

Caractéristiques:

Calibre: 7,5 mm.
Munition: 7,5 x 54.
Longueur totale: 1,070 m.
Longueur du canon: 0,500 m.
Poids sans chargeur: 8,900 kg.
Poids de l'arme chargée: 9,800 kg.
Alimentation: chargeur de 25 cartouches.
Portée efficace: 600 à 800 m.
Pays: France.

Description:
La crosse possède une épaulière, elle contient un ralentisseur et un amortisseur.

La crosse, le fût et les plaquettes de la poignée-pistolet sont en bois. Le volet obturateur et les chargeurs sont en tôle, Les autres éléments sont en acier usiné.

La carcasse est parallélépipédique, elle porte à droite le levier d'armement recouvert de cuir et la fenêtre d'éjection.

Au-dessous de la carcasse, on trouve le mécanisme de détente et la poignée pistolet, ainsi qu'un fût très court équipé d'une douille destinée à recevoir un pivot. Elle contient la culasse mobile, la pièce de manoeuvre et leurs biellettes de liaison.

Au dessous du canon est placé le cylindre à gaz. La pièce de manoeuvre est solidaire du piston, autour de ce dernier est placé le ressort récupérateur.

Le canon est terminé par un cache flamme tronconique perforé, un bipied pliant est fixé en permanence au bout du canon.

Le levier de sécurité est rotatif, il est placé à droite, au dessus de la détente de tir automatique. Orienté vers le haut il permet le tir, vers le bas l'arme est à la sûreté.

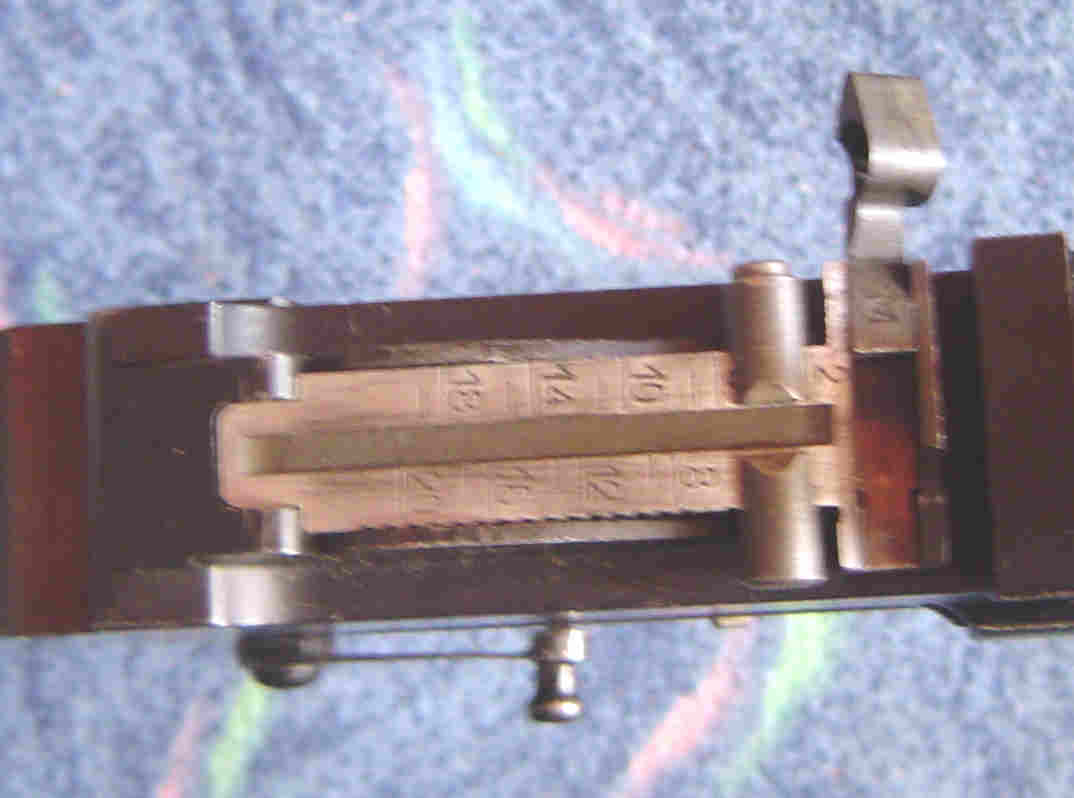

Les organes de visée sont constitués d'une hausse tangentielle graduée de 100 à 2 000 m portant un oeilleton rabattable et un guidon rectangulaire sur embase.



L'arme ne possède pas de poignée de transport, le canon n'est pas interchangeable sur le terrain.

Constructeur:
Manufacture Nationale d'Armes de Châtellerault.

Modification:
Créé pour tirer la cartouche de 7,5 x 58, l'arme fût modifiée en 1929 pour tirer la cartouche de 7,5 x 54

Variante:
F.M. Modèle 1924 M 29 (D).

Les armes dont le canon est marqué D sont prévues pour le tir de la cartouche à balle lourde modèle 1933 D. Le pas des rayures est de 235 mm au lieu de 270 mm.

La hausse correspond à la trajectoire de la balle Modèle 1933 D. Ce modèle ne possède par de bipied, il était utilisé en infanterie de forteresse.








Fm 24/29

Merci à Alain pour le sphots des fiches suivantes.

Caisse de 7,5 Mle 1929 C pour side-car.
Caisse blindée pour la Ligne Maginot.
Caisse de tir.
Ensemble de cartouche des années 30 pour F. M. 24-29.
