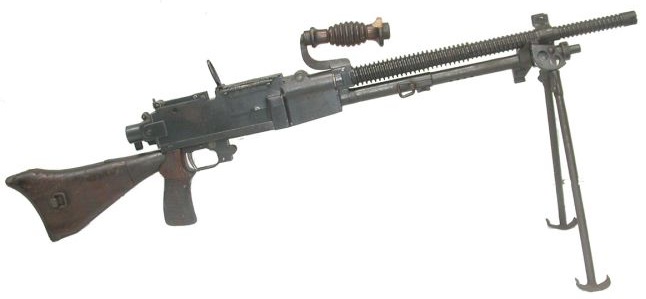

Fusil mitrailleur Type 96

Fusil mitrailleur Type 96

Caractéristiques:

Calibre: 6,5 mm.
Munition: 6,5 mm Type 38.
Longueur totale: 1,056 m.
Longueur avec baïonnette: 1,348 m.
Longueur du canon: 0,550 m.
Poids sans chargeur: 9,080 kg.
Poids avec chargeur garni: 11,190 kg.
Capacité: 30 cartouches.
Cadence de tir: 550 c/mn.
Pays: Japon.

Description:
La crosse en bois est triangulaire, la carcasse en acier usiné est parallélépipédique contient l'ensemble mobile et le ressort récupérateur.

Le levier d'armement se situe à gauche et la fenêtre d'éjection à droite.

A l'arrière de la carcasse, on trouve un amortisseur, au-dessous, la poignée-pistolet et le mécanisme de détente.

Le canon interchangeable possède des ailettes. Une poignée sert au transport de l'arme et à l'échange rapide du canon.

Le cylindre à gaz, placé au-dessous du canon dispose d'un régulateur.

L'arme fonctionne par emprunt des gaz, le verrouillage de la culasse mobile se fait par un verrou escamotable commandé par la pièce de manœuvre et solidaire de cette dernière.

Le levier de sécurité est placé sur la branche avant du pontet, du côté gauche. Orienté verticalement, il bloque le mécanisme de détente et interdit le feu. Horizontalement, il permet le tir. L'arme est dépourvue de sélecteur de tir.

Les organes de visée sont constitués d'un guidon à oreille et d'une hausse à oeilleton (200 - 1500 m), son réglage est assuré au moyen d'un tambour vertical. La ligne de mire est désaxée du côté gauche en raison de la position du chargeur.

Un tenon permet de fixer l'épée baïonnette de Type 30, un bipied pliant est fixé au cylindre à gaz.

Constructeur:
Arsenal de Tokyo.
