FR F1 A

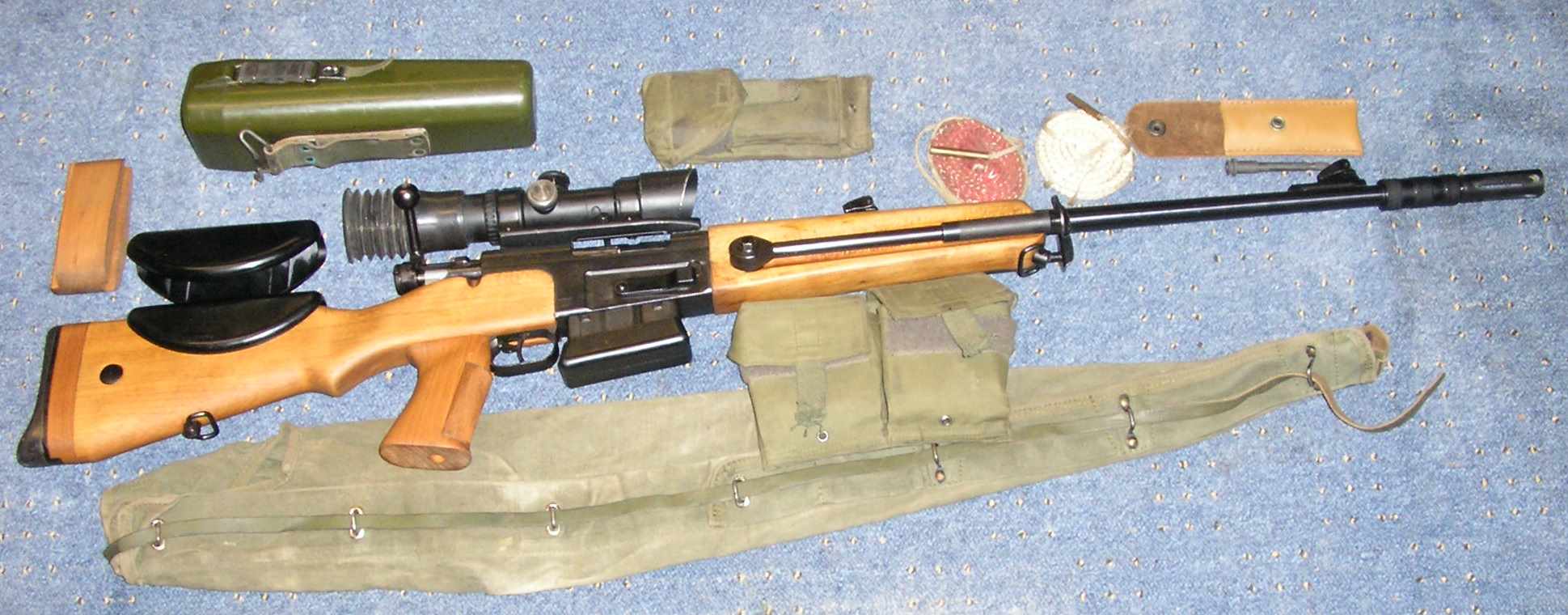

Merci à S.B. pour ces superbes photos.

Caractéristiques:
Calibre: 7,5 mm.
Munition: 7,5 x 54
Longueur totale: 1,138 m.
Longueur du canon: 0,600 m.
Poids vide: 5,125 kg.
Capacité du magasin: 10 coups.
Pays: France.

Description:
Le FR F1 est une arme à répétition manuelle, il utilise un système à verrou classique identique au MAS 36.

La monture comporte:

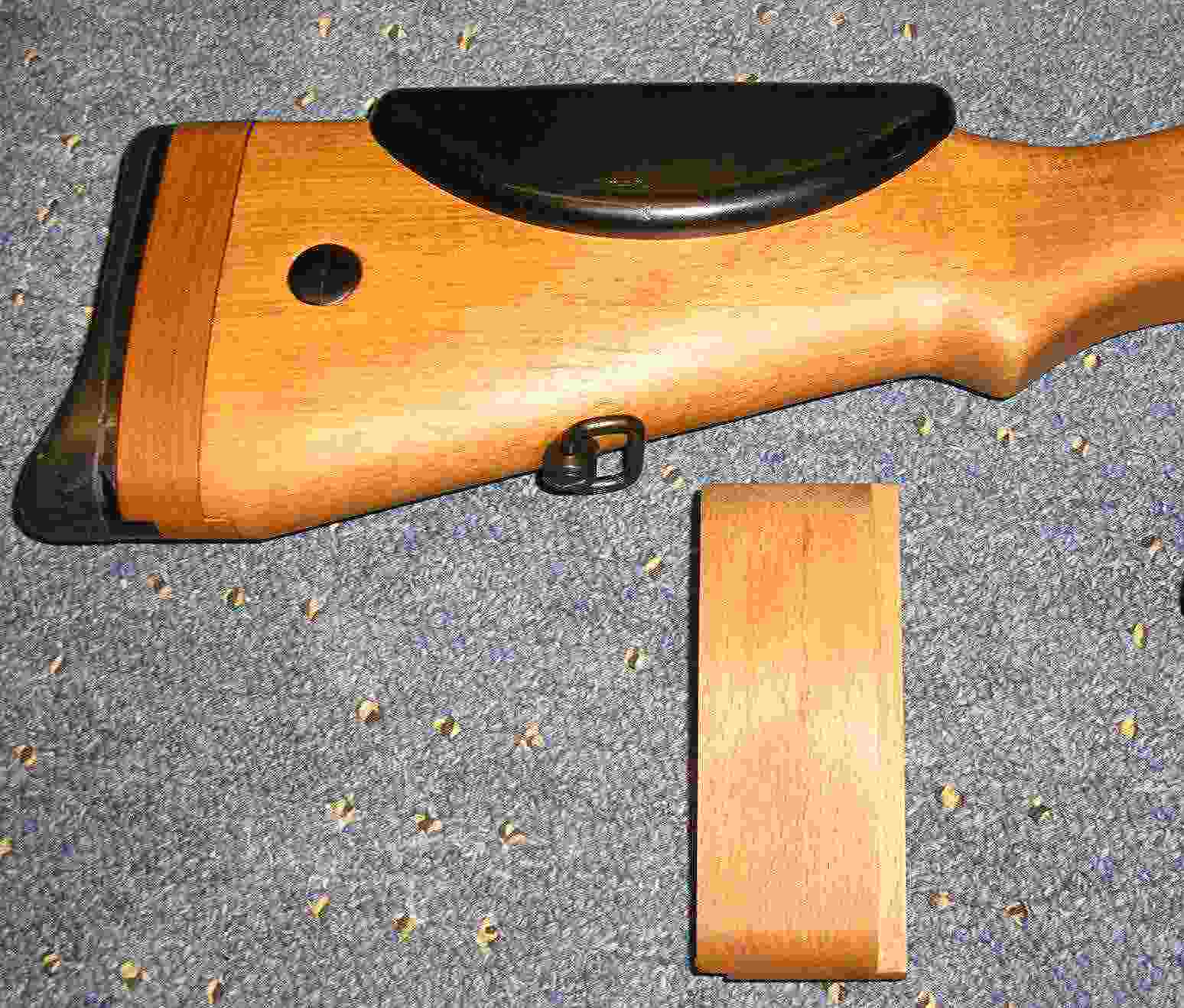

La crosse, rectiligne qui est réglable en longueur grâce à deux rallonges amovibles d'épaisseur différentes.



Ce dispositif permet d'obtenir 4 longueurs, 345 mm (sans rallonge), 365 mm, 385 mm et 405 mm en ajoutant les deux rallonges.
La poignée pistolet est légèrement inclinée vers l'arrière.

Le fût est monobloc, il prend appui sur le tonnerre et est retenu contre le boîtier par une vis.

A l'origine la monture était en noyer, elle fut en hêtre vernis par la suite.

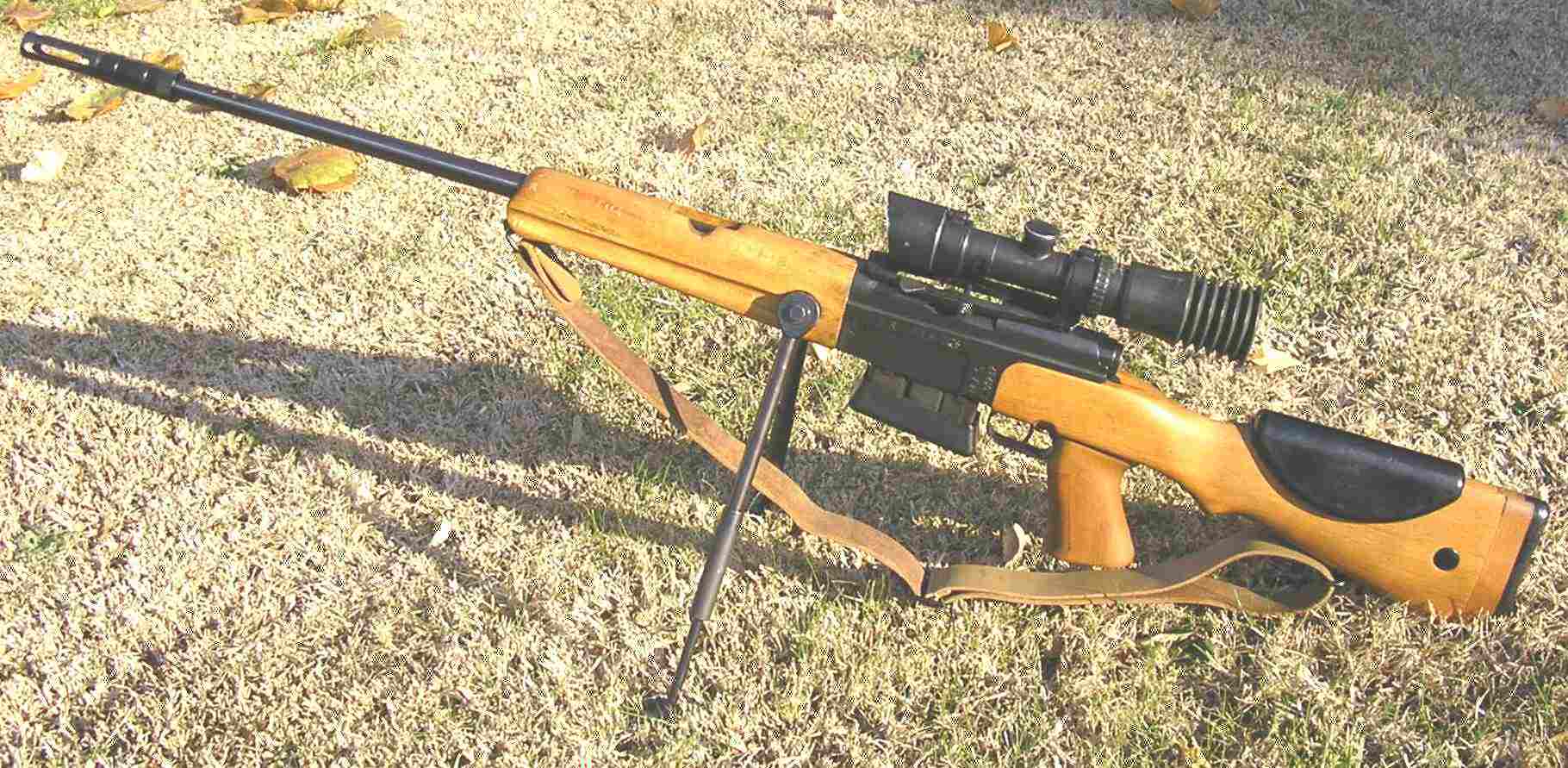

L'arme comporte un bipied fixé devant le boîtier, lorsqu'il est en position plié, ses branches viennent se loger dans les cannelures pratiquées de chaque côté du fût. Chaque branche est réglable en hauteur par un système de manchon fileté.

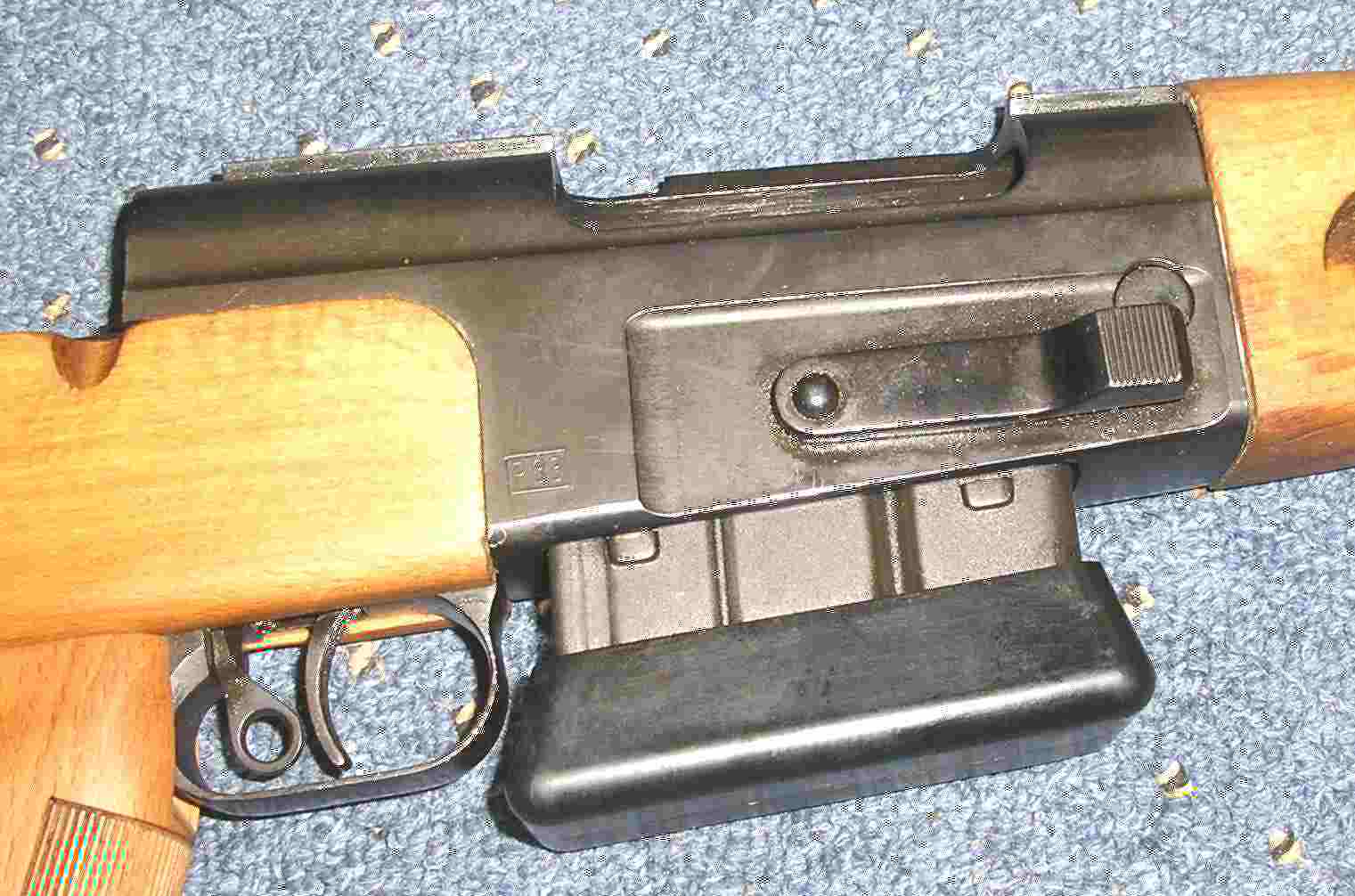

Le boîtier est surdimensionner par rapport au MAS 36 pour recevoir un chargeur de 10 cartouches.



Le levier d'armement à été redessiné en fonction de la position basse de la lunette.

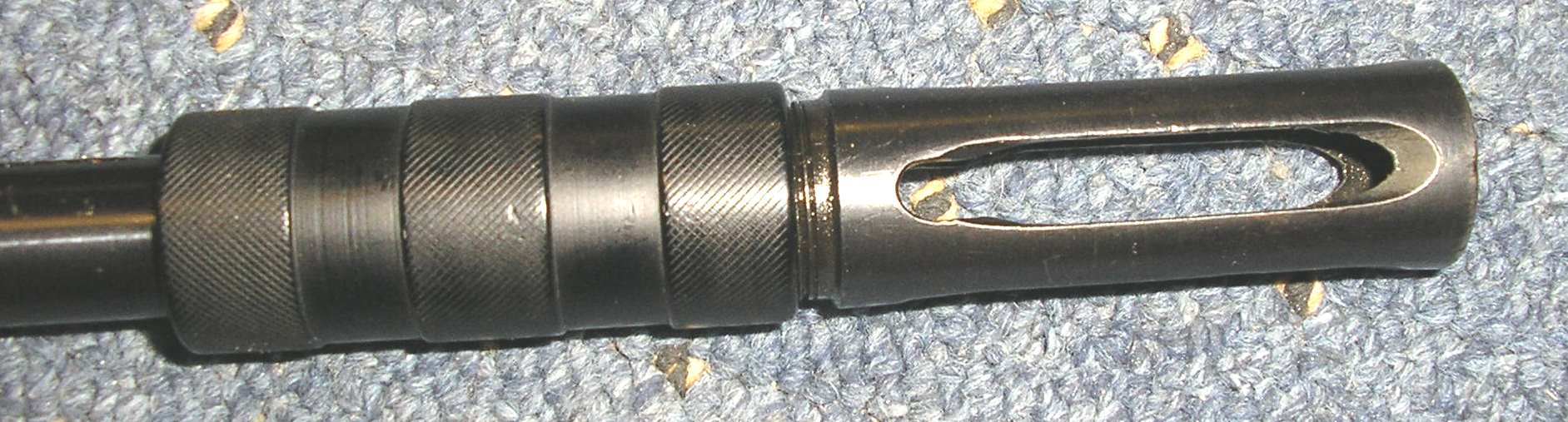

Un filetage permet de fixer un cache-flamme au bout du canon.

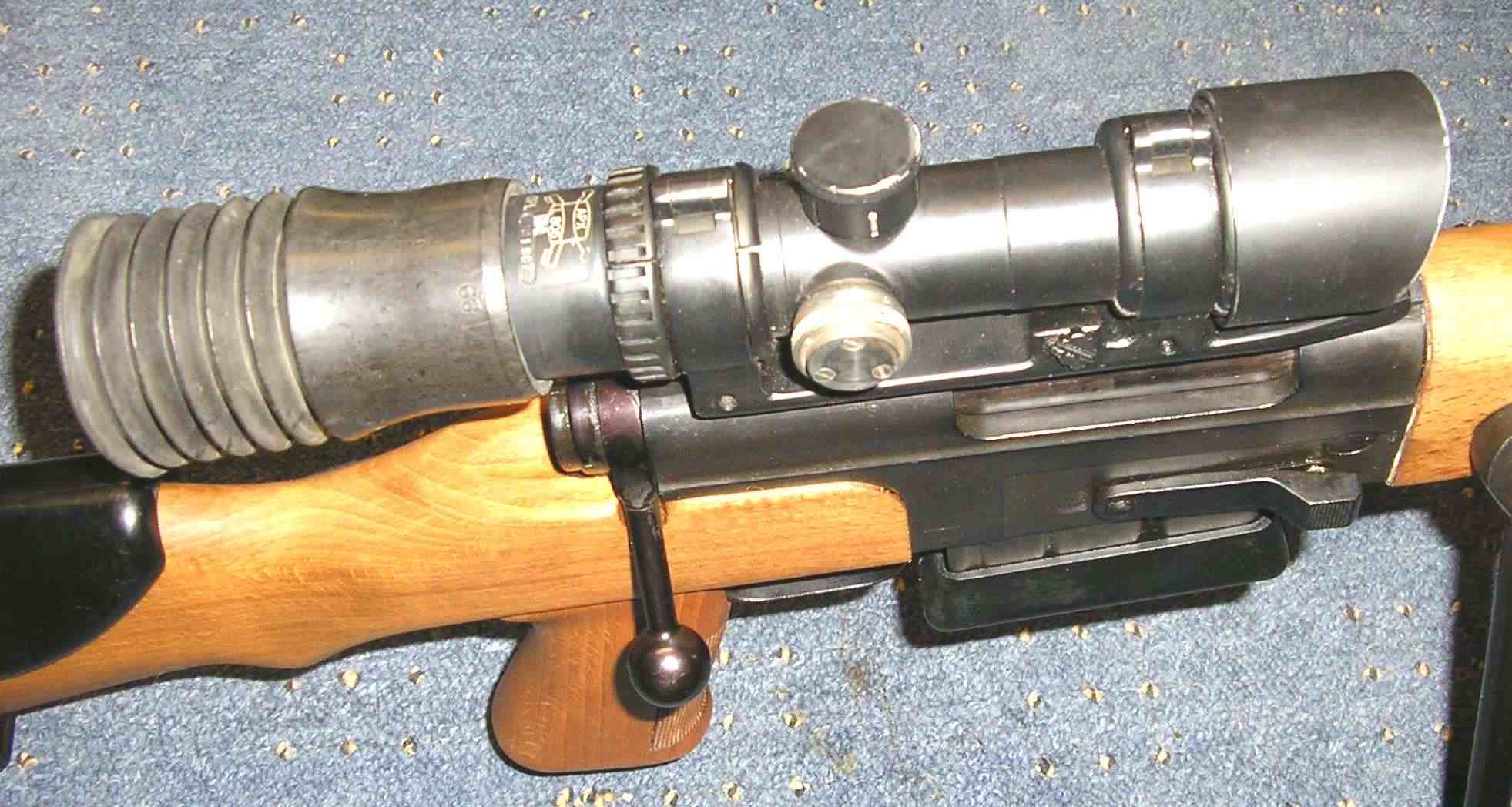

Le FR F1 A est équipé d'une lunette APX L 806 modèle 1953 bis, équipant à l'origine le MAS 49-56.
Cette lunette, d'un grossissement de 3,85 a été modifiée pour obtenir une meilleure sensibilité de réglage.

La lunette permet d'obtenir un tir de précision jusqu'à 600 m.



L'arme dispose d'organes de visée de secours qui comprend un guidon et une hausse à cran de mire.

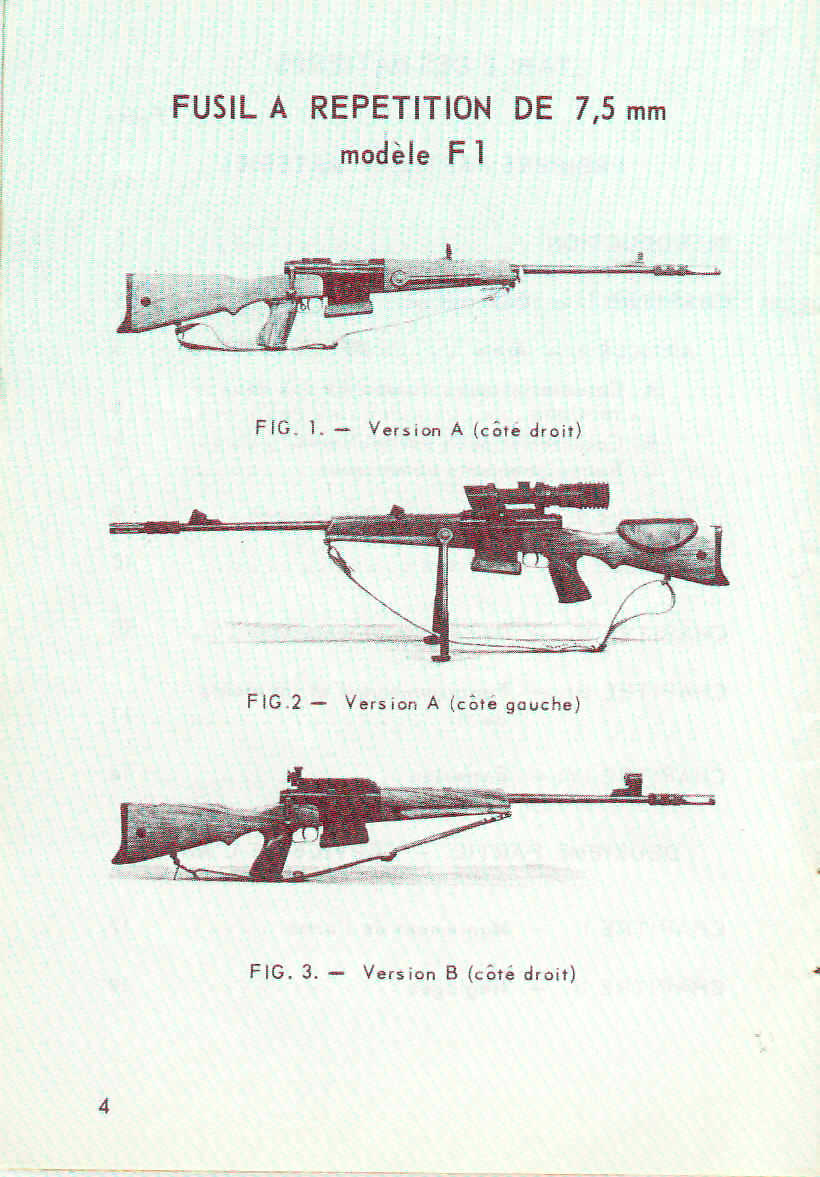

Variantes:
Version B: destinée à la compétition, absence de bipied, hausse micrométrique et guidon sous tunnel.

Version C: n'a pas dépasser le stade de projet, cette arme devait être destinée au marché civil.

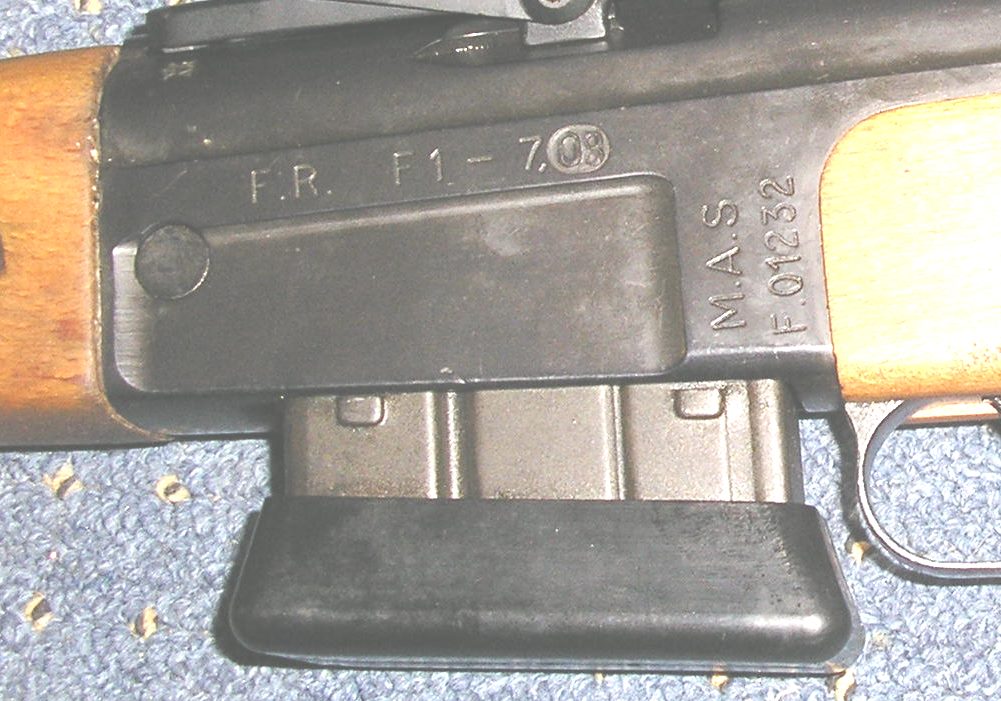

Marquages:
Sur le côté gauche du boîtier on trouve:
