Garand M1 D et M1 C




Origine: www.eSIStoire.com


Origine: www.OldGuns.net

Présentation ICI.

Caractéristiques:
Calibre: 7,62 mm.
Munition: 7,62 x 63.
Longueur totale: 1,100 m (sans cache-flamme).
Longueur du canon: 0,610 m.
Poids vide: 4,300 kg.
Capacité du magasin: clip introduit de 8 cartouches.
Pays: U.S.A.

Description:

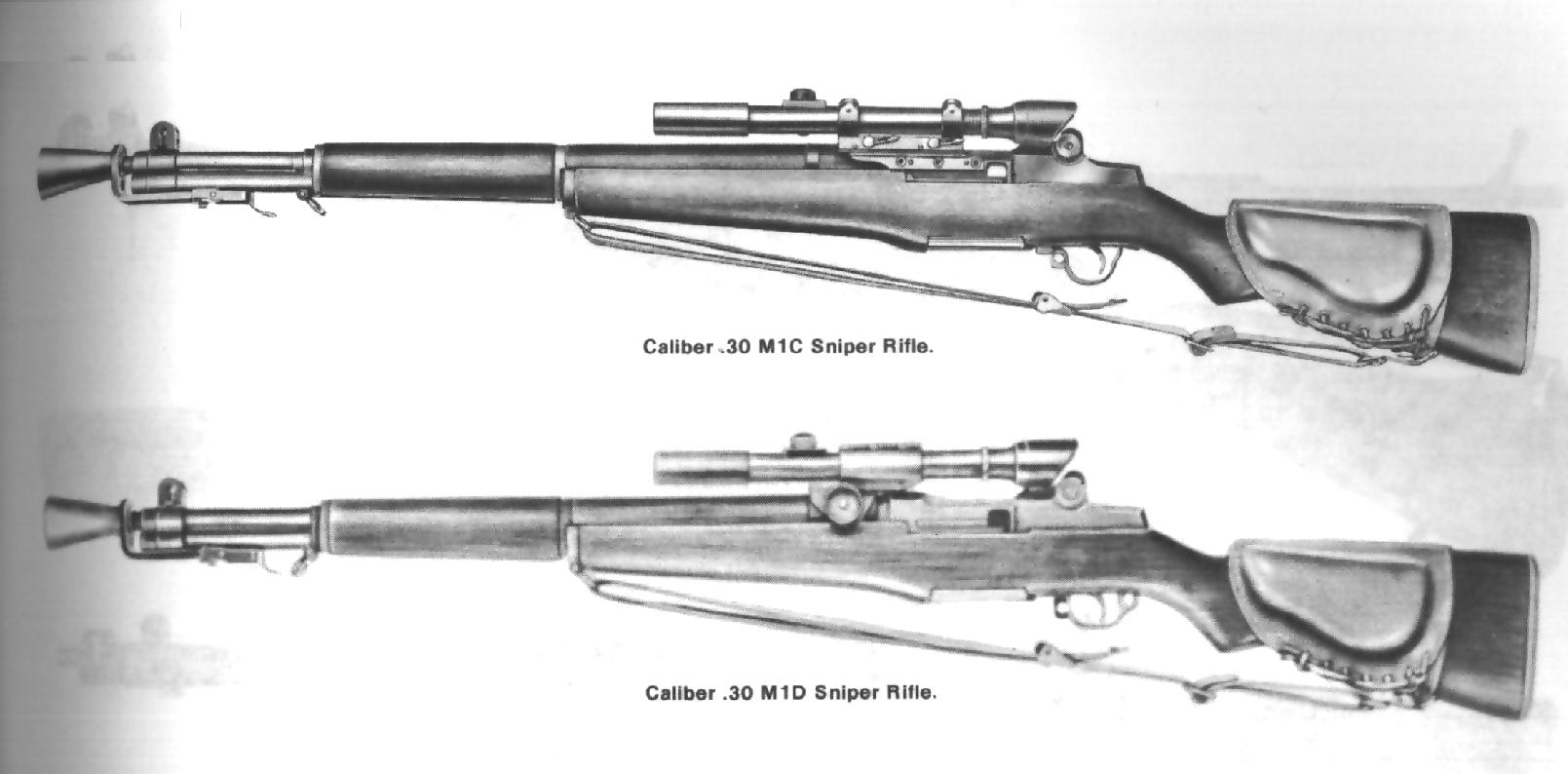

Il s'agit d'un fusil Garand M1 sur lequel il est adapté une lunette.

La première version de série du Garand M1 C fut adoptée en juin 1944. L'arme est équipée d'une lunette Lyman Alaskan M 81 ou M 82 de grossissement 2,2. Cette lunette est montée sur le côté gauche, elle se fixe par deux leviers de verrouillage sur une embase vissée au boîtier.
Afin de compenser le décalage de la visée, un appuie-joue en cuir vient se placer sur la crosse.


Origine: www.OldGuns.net

Plus tard, il est adapter un cache-flamme conique au bout du canon.


Origine: www.eSIStoire.com

A la fin de la guerre, la lunette M 84 est adoptée, le Garand ainsi équipé prend le nom de M1 D.

Caractéristiques de la lunette M 84:
Longueur: 288 mm.
Poids: 720 g.
Diamètre du corps: 22,1 mm.
Diamètre de l'objectif: 36,5 mm.
Diamètre de l'oculaire: 32,8 mm
Grossissement: 2,2.


Origine: www.OldGuns.net Description:
La lunette est longue et fine, le corps est en acier.
L'objectif est protégé du soleil et de la pluie par une protection métallique rétractable.
Le système de réglage est constitué de deux tambours protégés par un capot métallique amovible.
Le support de la lunette est constitué d'un bâti portant un volet rabattable, enserrant le corps de l'optique, formé par deux vis. Une chape munie d'une molette sert à assujettir l'ensemble sur une pièce rectangulaire.
