Hotchkiss modèle 010 ou C.M.H.2 (Carabine Mitrailleuse Hotchkiss n°2)


Origine: www.lehussard.fr

Caractéristiques:
Calibre: 9 mm Para.
Munition: 9 x 19
Longueur totale: 0,780 m.
Longueur en position de transport: 0,353 m.
Longueur du canon: 0,270 m.
Poids sans chargeur: 3,000 kg.
Capacité: 32 cartouches.
Pays: France.

Description:

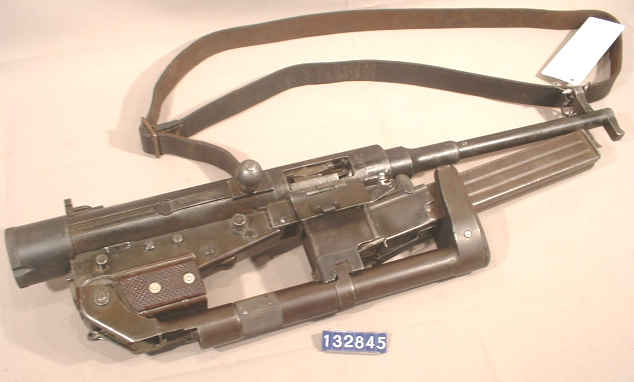

Tous les éléments montés sur la carcasse sont mobiles et peuvent être placés dans une position de moindre encombrement pour le transport.

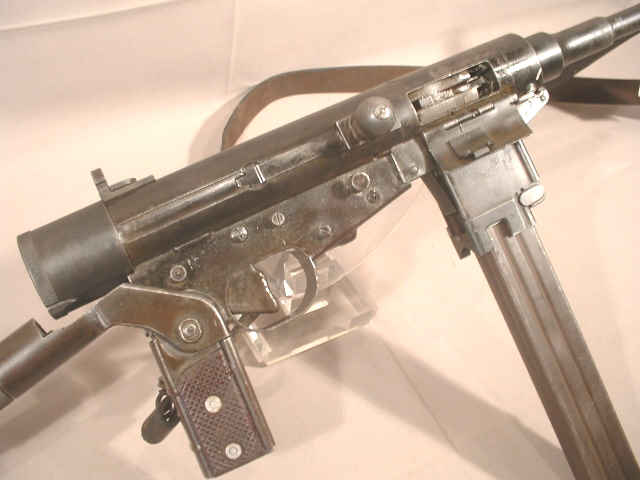

La boîte de culasse est cylindrique, la fenêtre d'éjection est située à l'avant du côté droit. L'arme dispose d'un volet obturateur qui permet de bloquer la culasse en position avant.

La culasse est usinée dans un petit bloc d'acier, elle supporte le percuteur, l'extracteur, le marteau de percussion, la gâchette, la sûreté automatique de verrouillage et le linguet de mise à l'armée du percuteur. La partie arrière comporte le logement du ressort récupérateur.

Le sélecteur de tir est placé au dessus de la poignée pistolet. Enfoncé vers la droite (A), il commande le tir en coup par coup. A l'inverse, il permet le tir en rafale (R).

Les organes de visée sont constitués d'une hausse à bascule en forme d'équerre supportant deux oeilletons, un pour 50 mètre, l'autre pour le tir à la distance de 150 mètres et d'un large guidon fixé près de la bouche du canon. Le guidon est protégé par un tunnel en tôle.

Constructeur:
Hotchkiss-Brandt à Saint-Denis.
