Jager

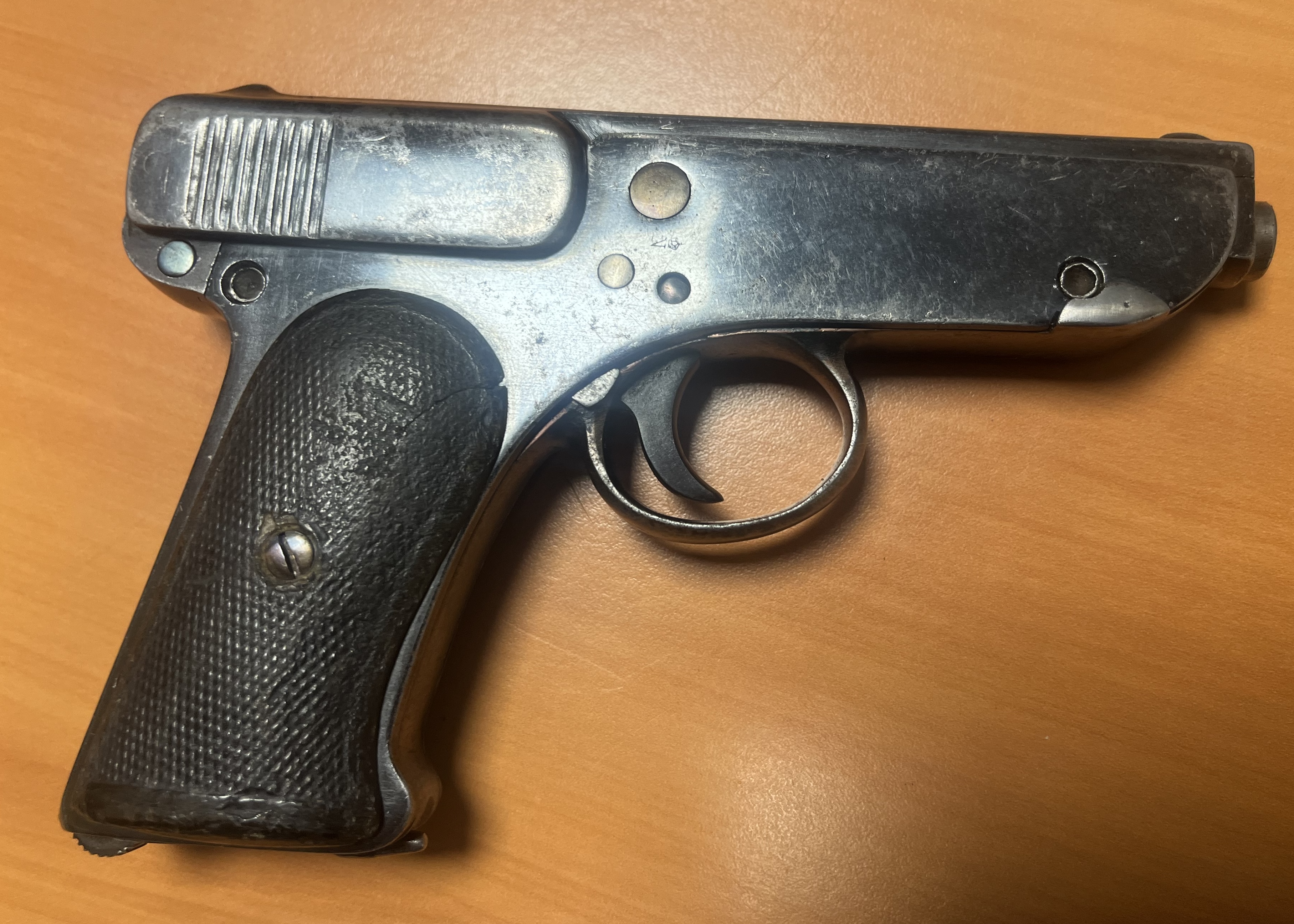

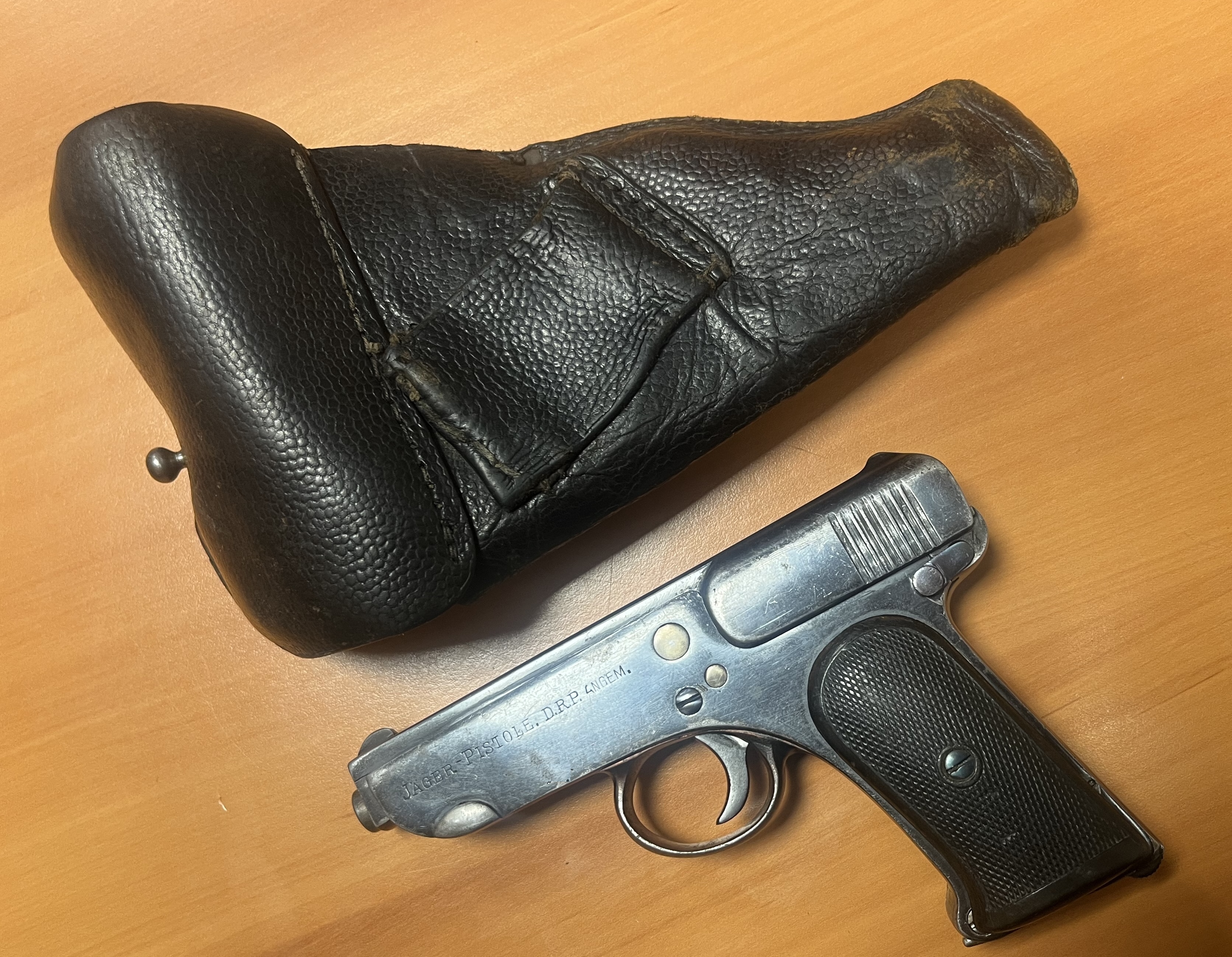

Merci à S.B. pour les photos illustrants cette fiche.





Caractéristiques:
Calibre: 7,65 mm.
Munition: 7,65 mm Browning.
Longueur totale: 155 mm.
Longueur du canon: 94 mm.
Poids à vide: 640 g.
Hauteur: 109 mm.
Capacité: 7 coups.
Pays: Allemagne.

Description:
La carcasse est réalisée à partir de tôle d'acier emboutie. Elle se compose de quatre parties principales :

- Deux faces planes, formant les côtés,
- Une face inférieure avant qui englobe le pontet,
- Une partie arrière formant le dos de la poignée.

Cette dernière comporte le système de détente et la sûreté manuelle. Les rainures de guidage de la glissière se trouvent également sur cette pièce. Les deux faces pivotent autour d'un axe situé au bas de la poignée. Un éjecteur de forme rectangulaire est découpé au sommet du carter gauche.

La glissière est réalisée dans un bloc d'acier, on y trouve la culasse mobile de petite taille. Sa partie avant entoure le canon et comprime le ressort récupérateur lors du mouvement arrière. La partie arrière de cette glissière comporte deux faces planes avec huit stries de préhension. La culasse mobile est usinée à partir d'un petit bloc d'acier, elle contient le percuteur, son ressort et un extracteur simple, composé d'une fine lame en acier trempé. Elle coulisse au moyen de rainures de guidage.

Le canon est en acier poli d'une longueur de 94 mm, il comporte quatre rayures à droite. Son mode de fixation n'est pas commun, il est fixé par quatre ergots usinés dans son bloc arrière. Ces mêmes ergots s'engagent dans les trous latéraux des deux faces de la carcasse. Une vis transversale assure la sécurité de l'ensemble.

La queue de détente reste sur le pontet, elle bascule avec la pièce du bloc avant. La jontion avec le système de détente se fait au moyen d'une courte barrette plate. Cette pièce coulisse dans une rainure fraisée dans la partie interne du carter droit de la carcasse. Un petit levier situé sur le bloc agit en prise directe sur le mécanisme de détente. Une fois en position arrière, il laisse apparaître la lettre S. Contrairement à la grande majorité des pistolets semi-automatique, ce levier n'assure pas le rôle d'arrêtoir de glissière.

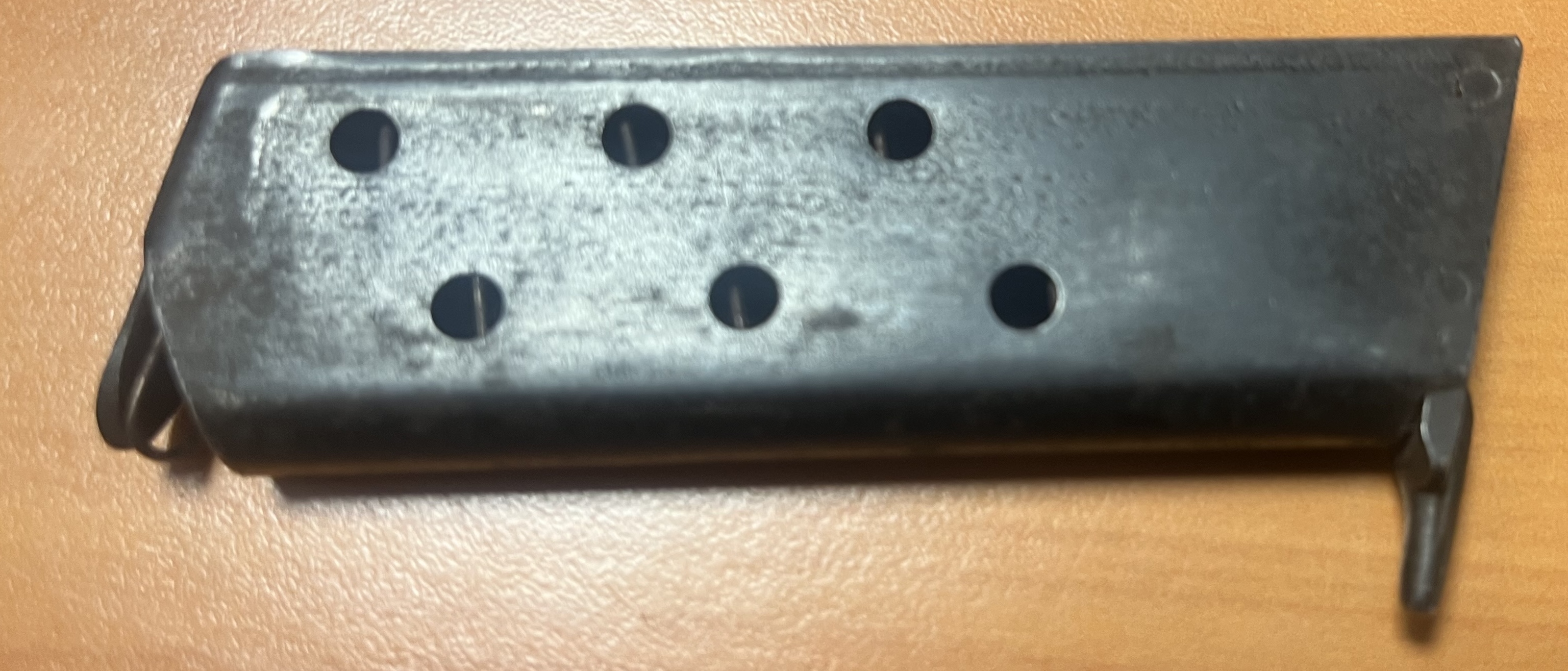

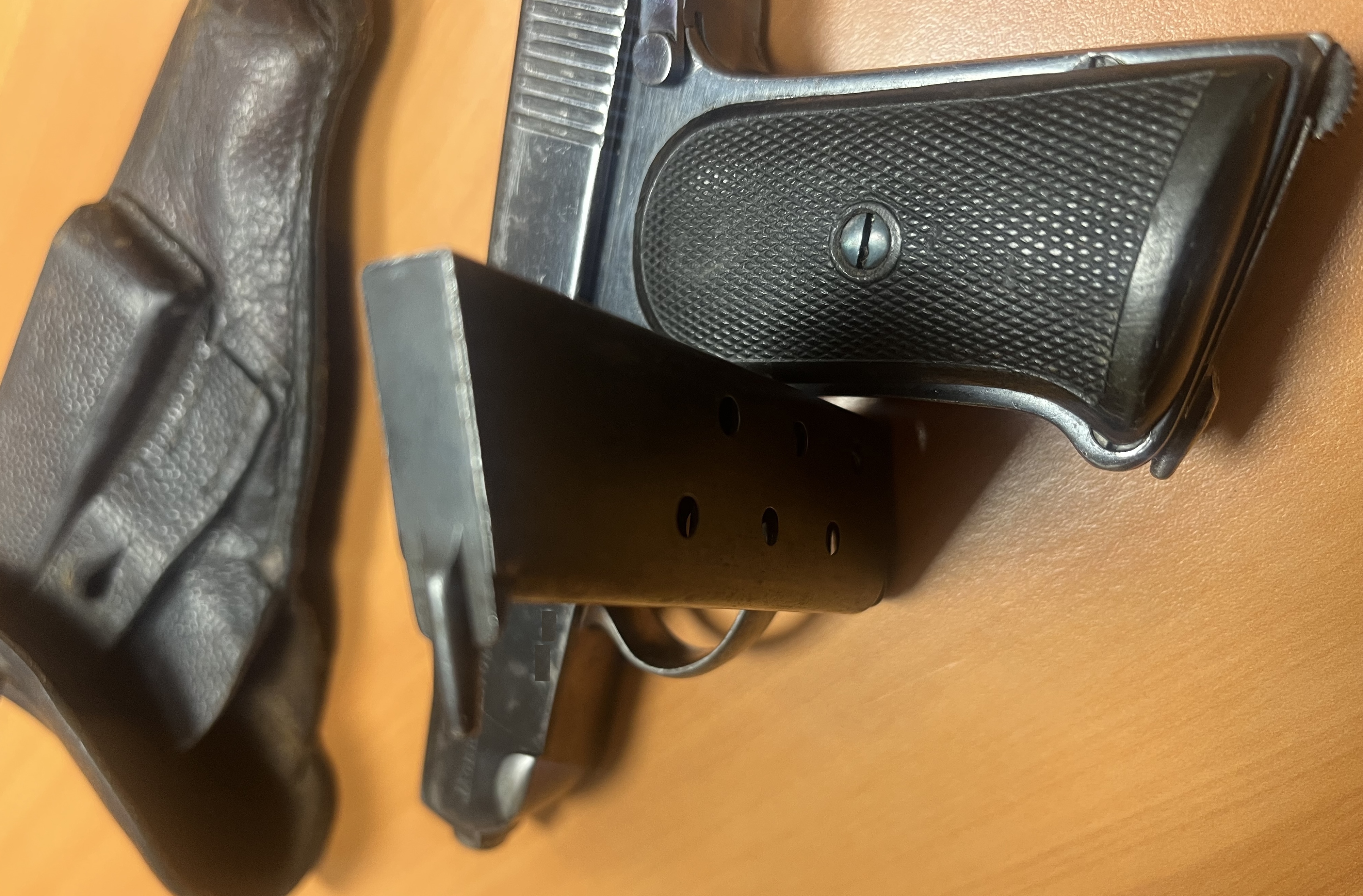

L'arme est alimentée au moyen d'un boîtier chargeur de 7 coups, son talon est équipé d'un ergot destiné au démontage du pistolet.



Fabricant:
F. Jager à Sühl, Allemagne.

Marquages:

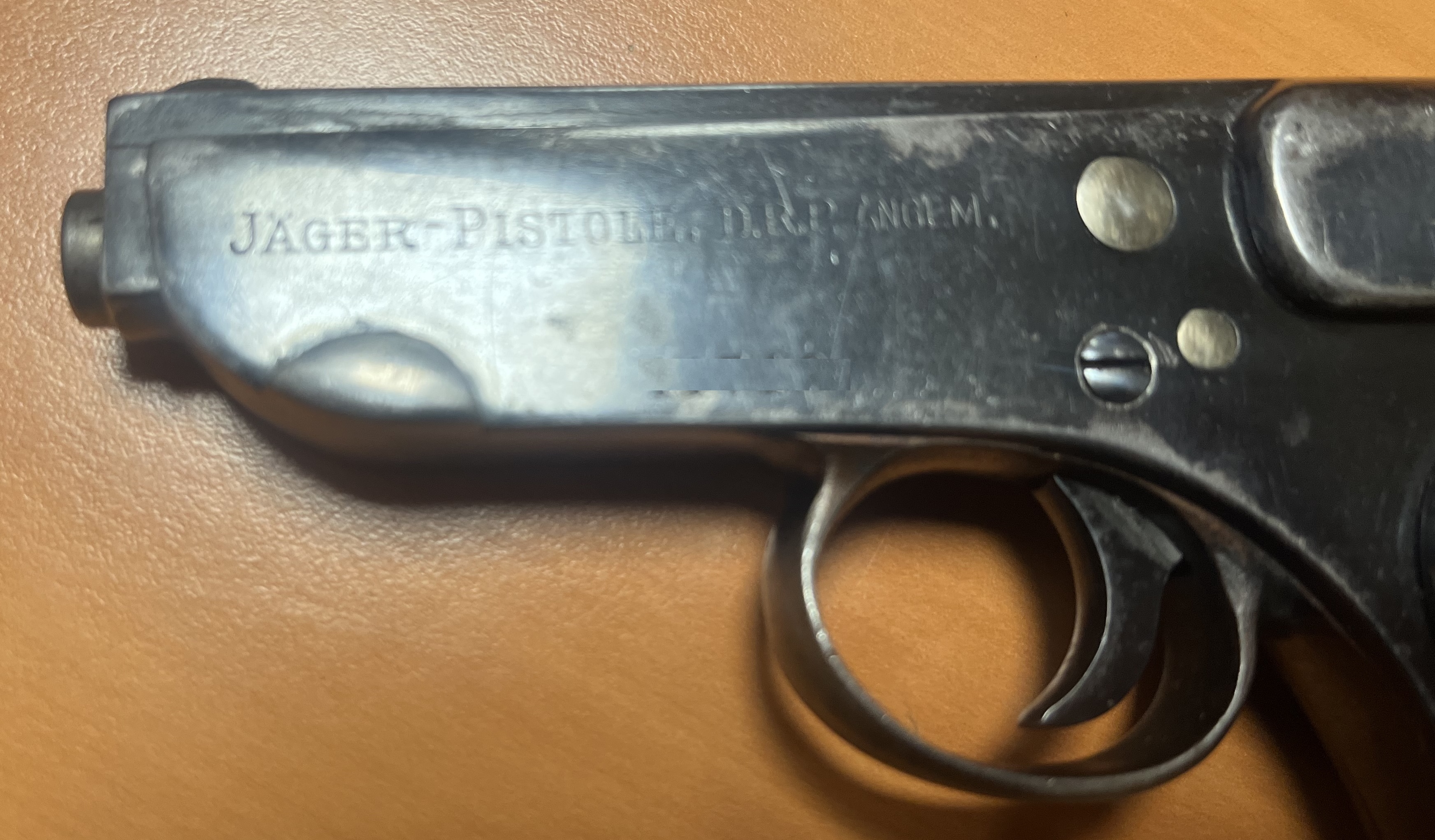

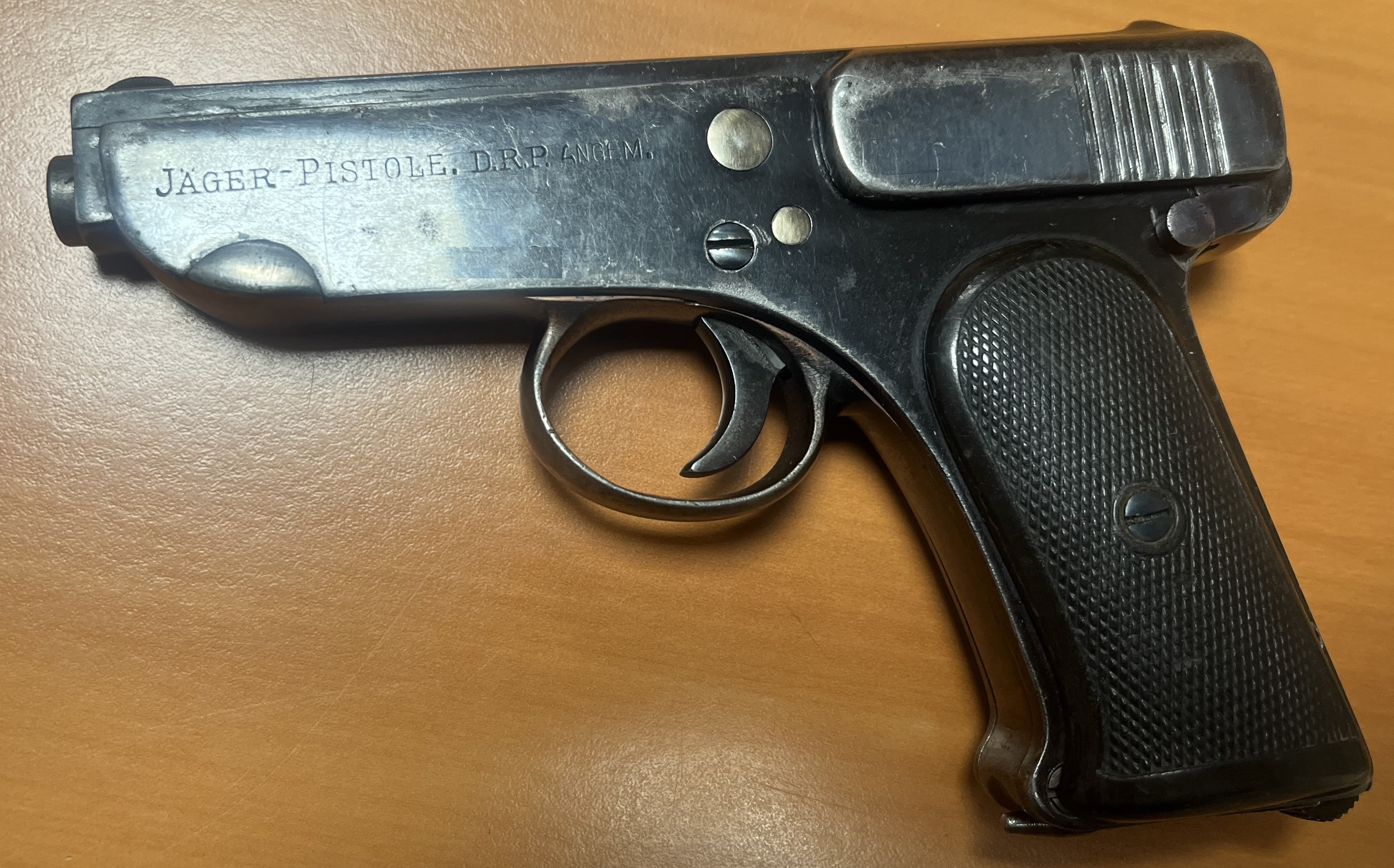

Ils sont peu nombreux. Sur le côté gauche de la carcasse :

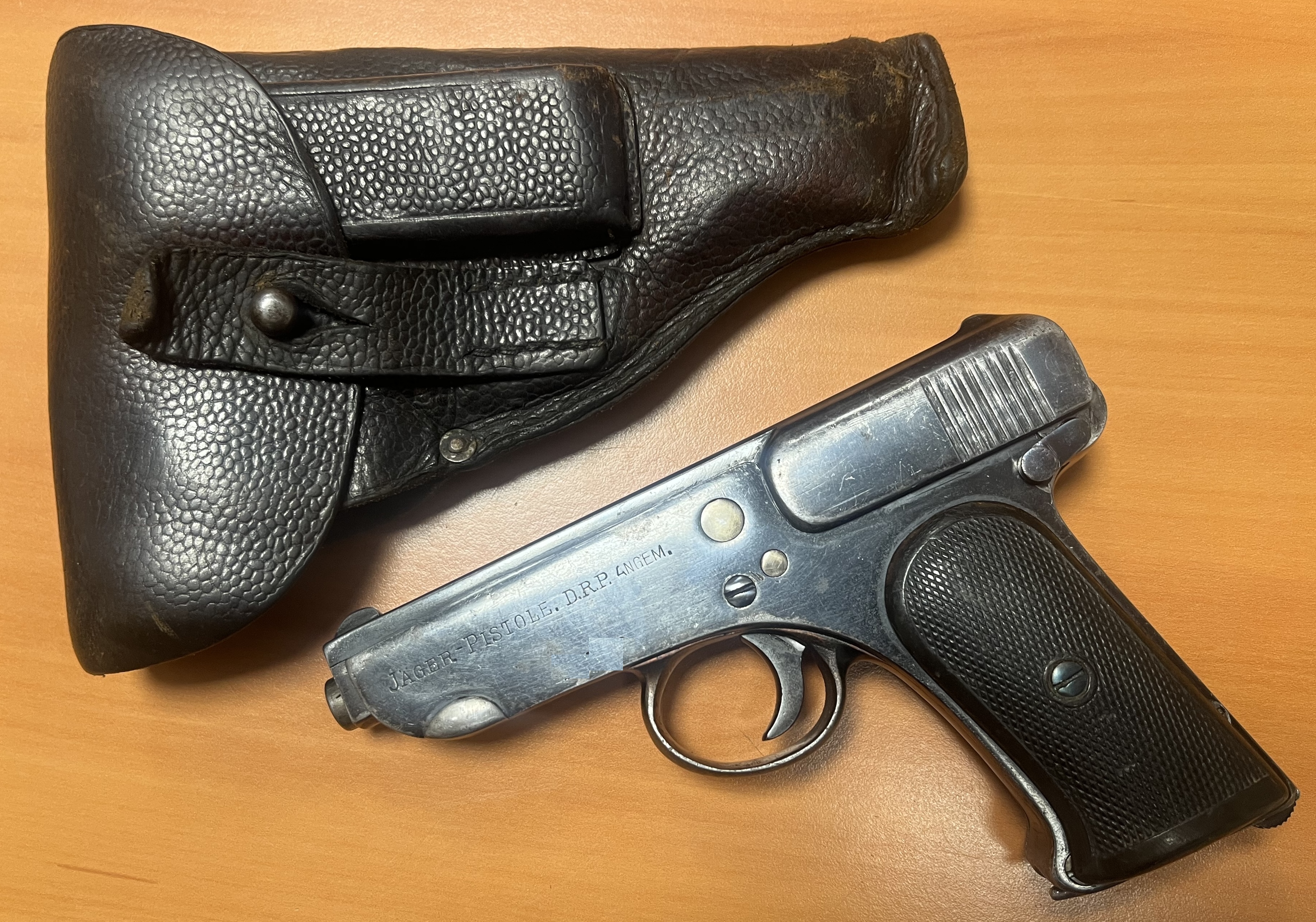

Jager Pistole D.R.P. Angem

Ce qui peut se traduire par Pistolet Jäger, patente allemande répondant aux normes imposées.

La lettre N qui indique une arme testée pour l'usage de la poudre vive (Nitro), se retrouve en plusieurs points du pistolet.

Le numéro de série de l'arme figure sous l'inscription de la face gauche.
