Pays-Bas

Type: KCB 70 M1 1er Type

Longueur 300 mm
Longueur de la lame 175 mm
Largeur de la lame 30 mm
Epaisseur de la lame 3,5 mm
Diamètre intérieur de la douille 22 mm
Nombres de dents 49 mm

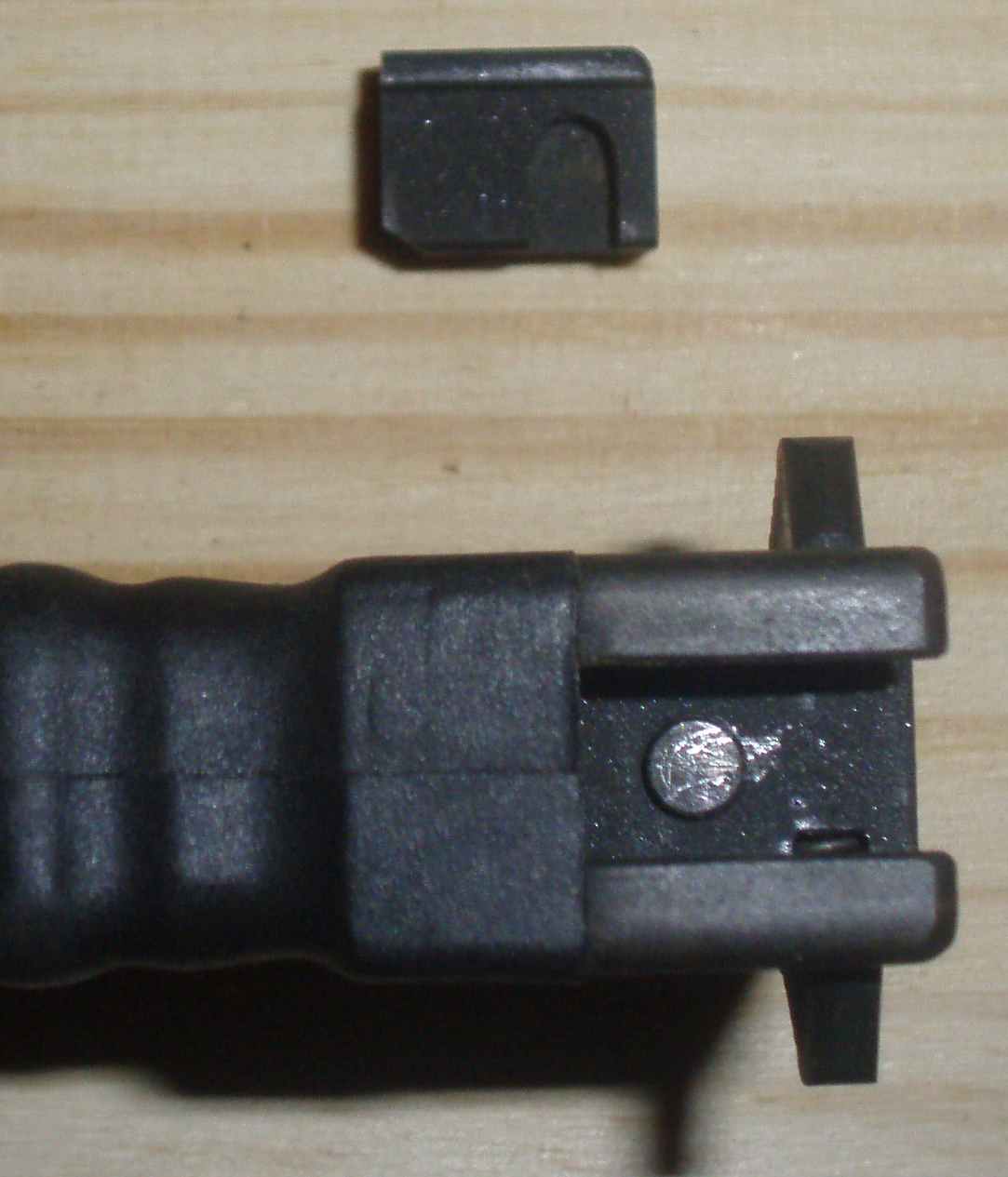

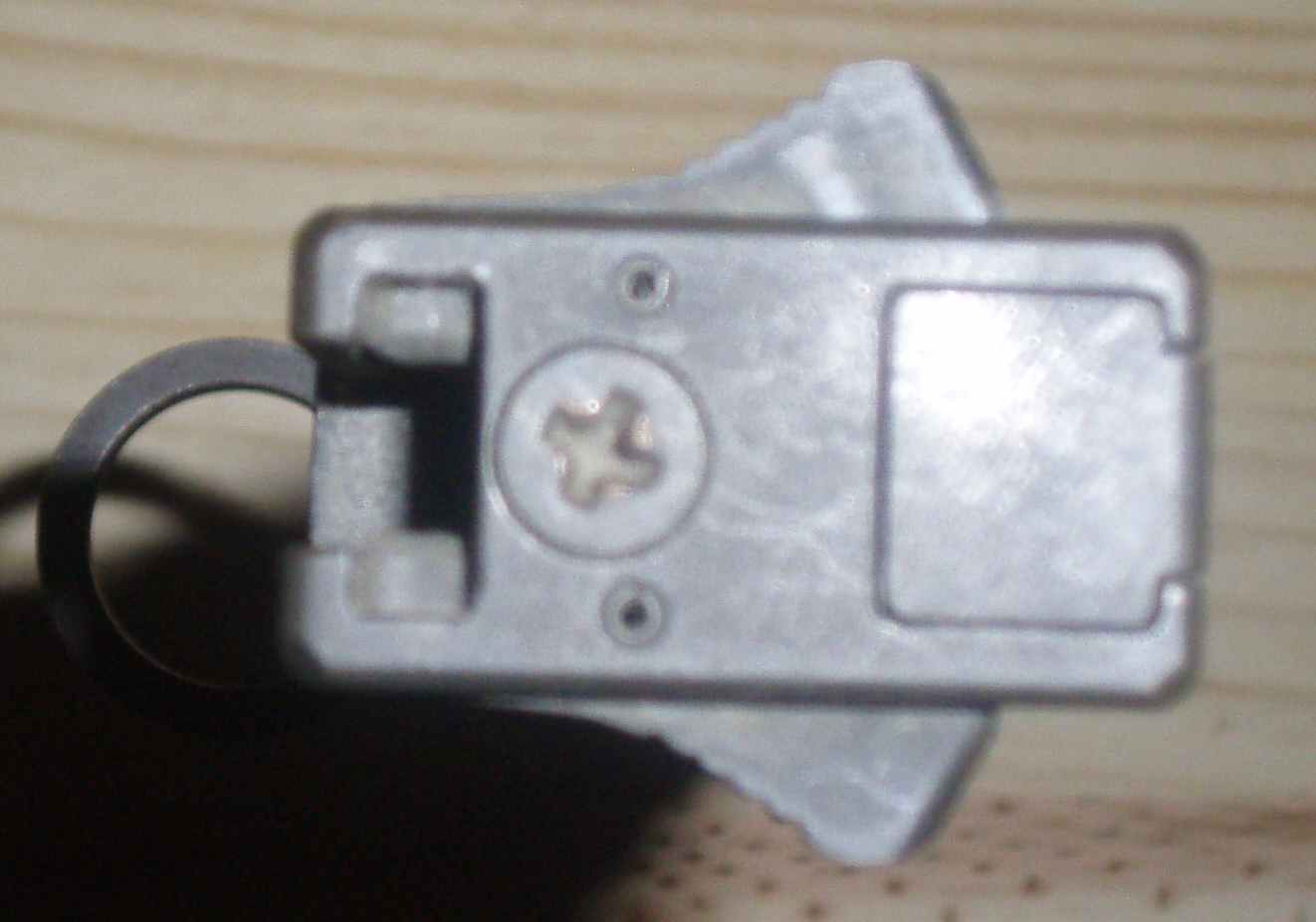

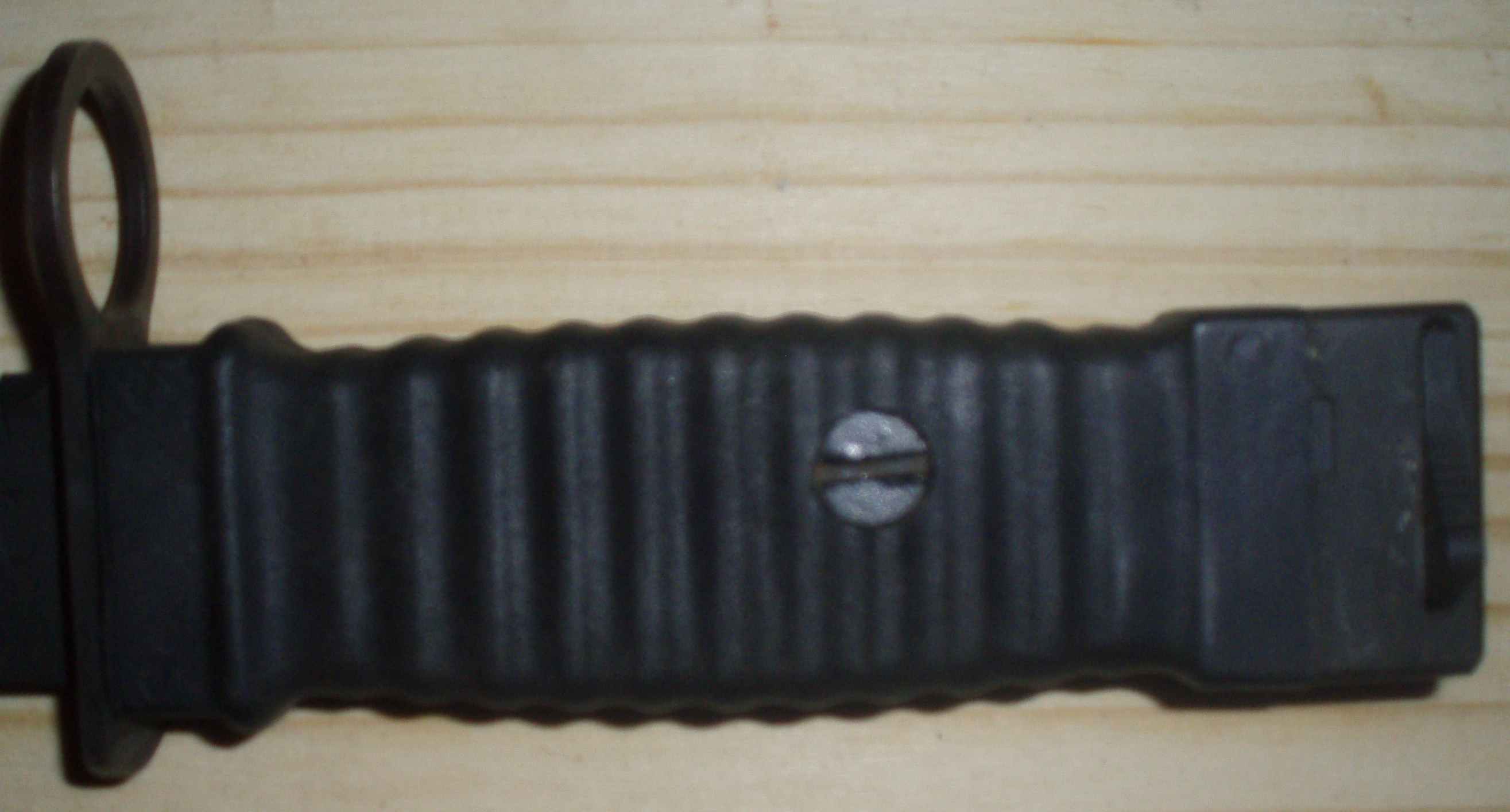

Poignée: Plaquette d'une seule pièce en matière plastique noire lisse et brunnate tenue par une seule vis. Pommeau en acier parkérisé ainsi que la croisière est de section assez mince. Le pommeau comporte au talon un petit capuchon amovible qui en se dégageant donne accès à un logement situé dans la poignée et contenant une petite clé de réglage.

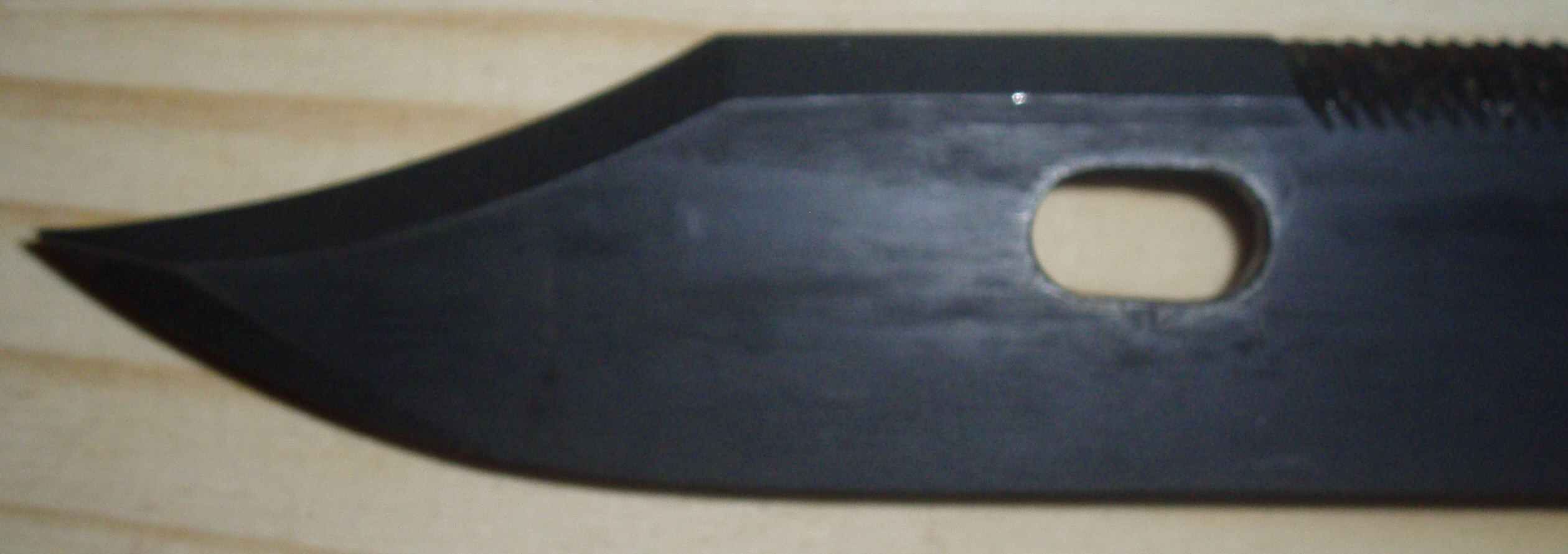

Lame: A extrémité de type Bowie, elle comporte un trou elliptique de 15 mm sur 8 destiné à s'articuler sur le fourreau pour faire cisaille et une rangée de 49 dents de scie. Finition parkérisée noir.

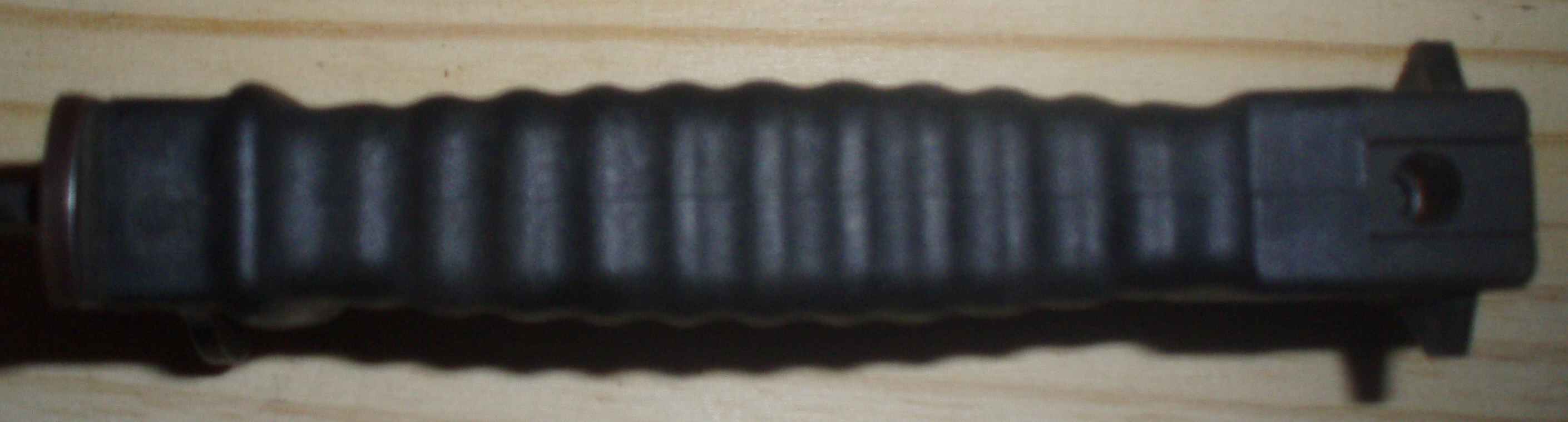

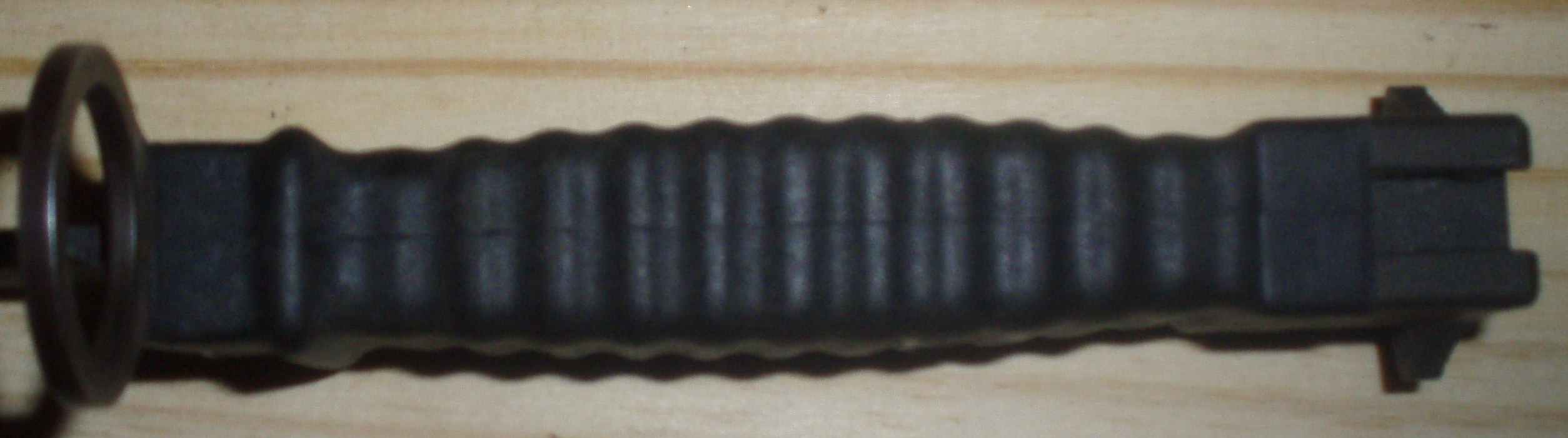

Fourreau: Il est en matière plastique noire. Il comporte un bourrelet transversal au-dessus d'un embout en acier. Ce dernier qui permet de faire cisaille avec la lame est parkérisée noir ainsi que l'entrée.

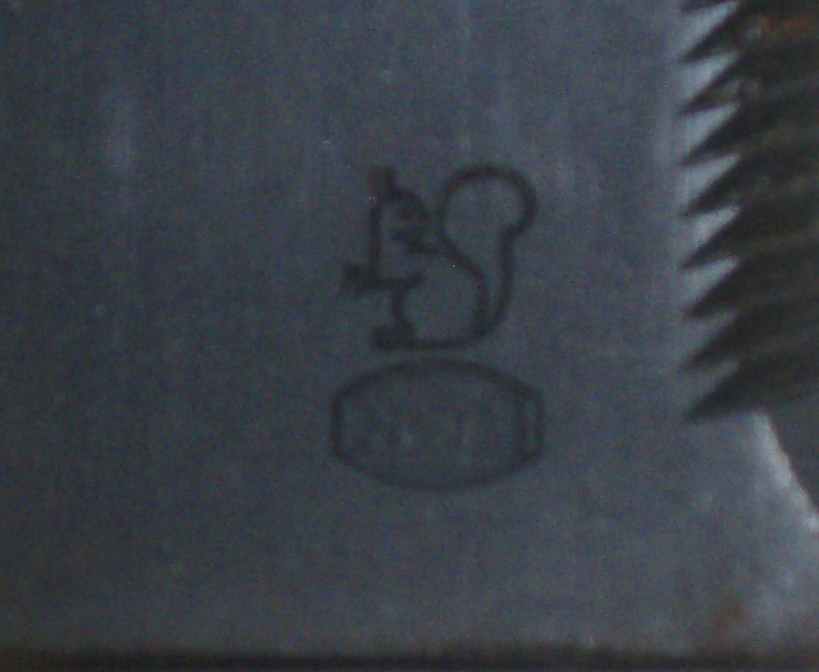

Remarques: Ce système de poignard-baïonnette outil dont la désignation vient des mots anglais Knife Cutter Bayonet (baïonnette couteau cisaille) a connu un nombre impressionnant de variantes. Elles sont équipées d'un dispositif destiné à couper les fils barbelés et les fils électrifiés. Le modèle hollandais porte sur la lame du côté gauche l'écureuil qui est la marque d'Eickhorn à Solingen et au-dessous les lettres NWM qui désignent le constructeur ayant mis au point ce modèle (Niederlandse Wapen en Munitiefabrik).

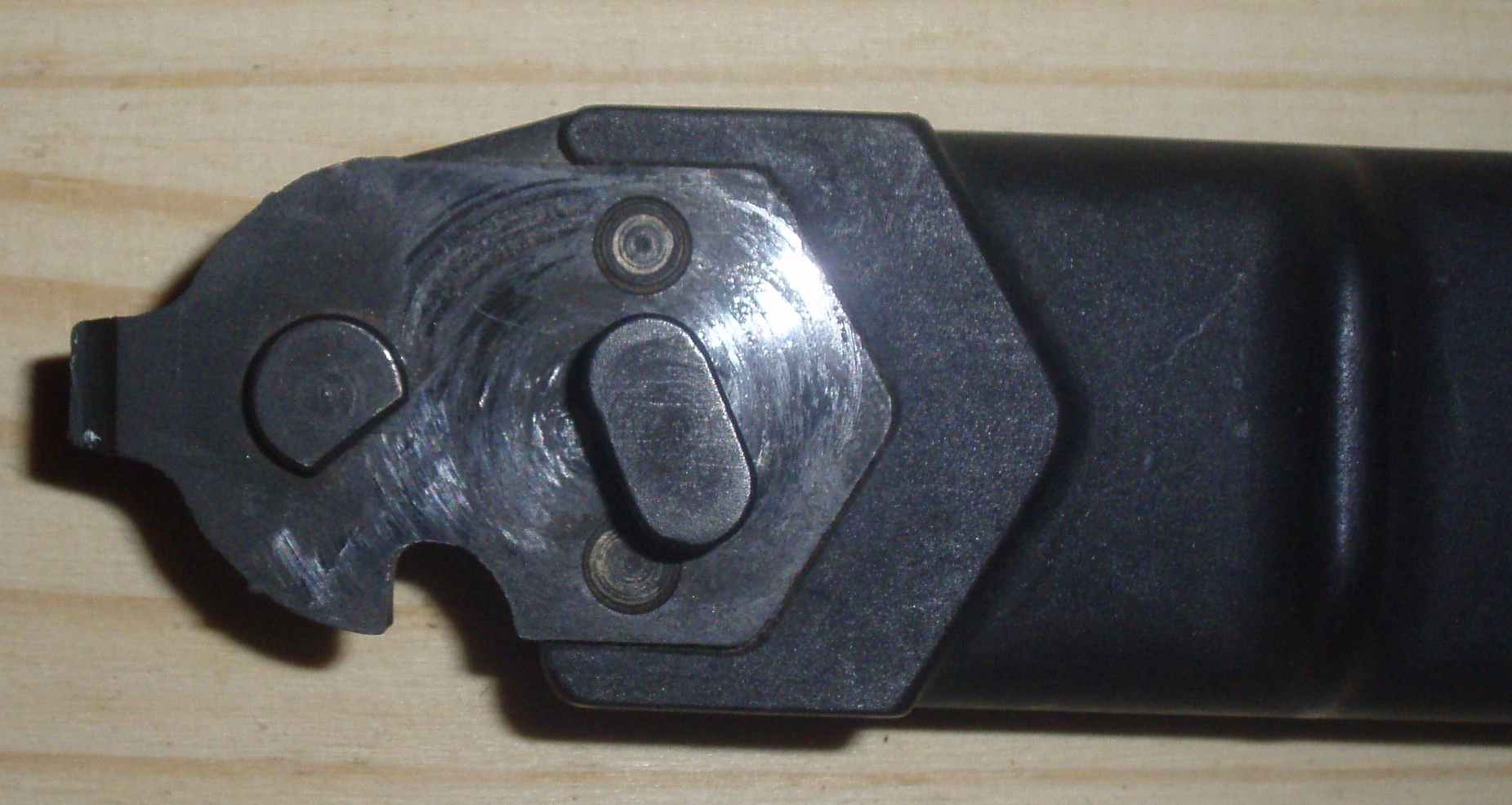

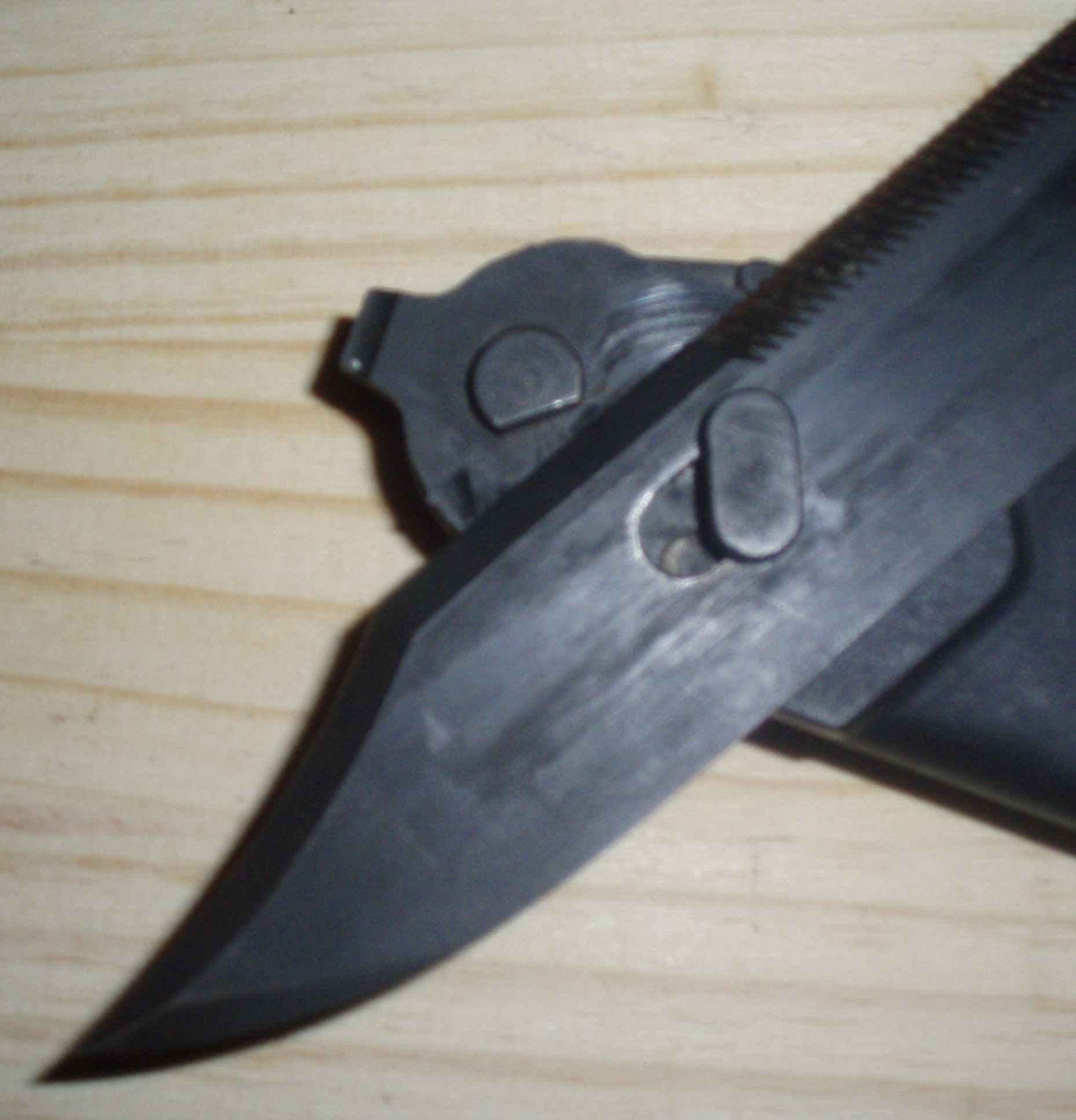

Son fourreau comporte d'un côté vers l'extrémité une protubérance percée d'un orifice pour le passage d'un lacet et, de l'autre, une partie en acier parkérisée dans laquelle sont fixé deux tétons. Le plus gros, une fois introduit dans le trou elliptique de la lame, joue le rôle de pivot, tandis que le plus petit sert de cran d'arrêt. La partie arrière de la baïonnette et le corps du fourreau servent de poignée isolante pour couper les fils électrifiés. L'extrémité du fourreau peut également servir de tournevis.



Armes:
Stoner modèle 63 A1 et M 16.

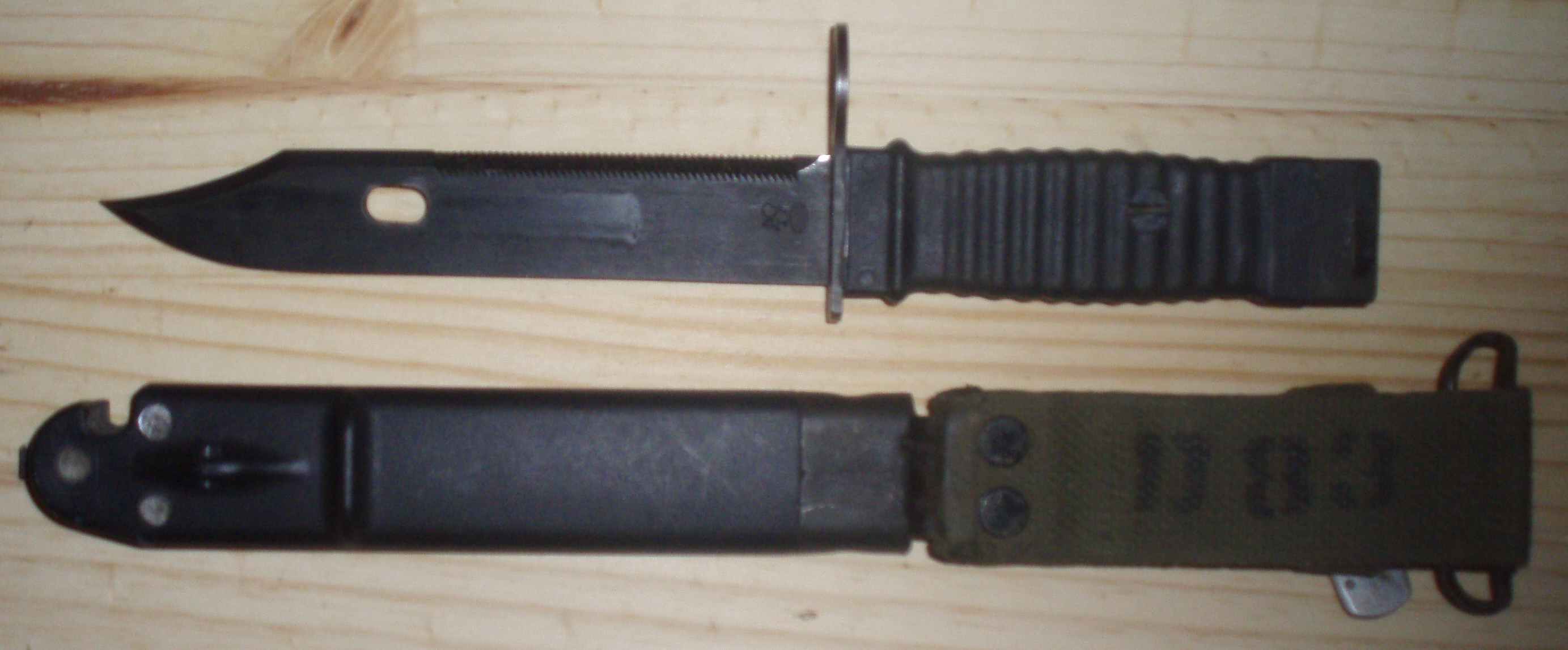

KCB 70 M1 1er Type

KCB 70 M1 1er Type
