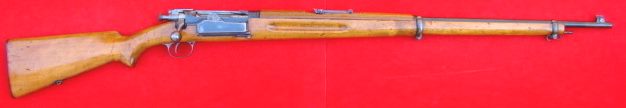

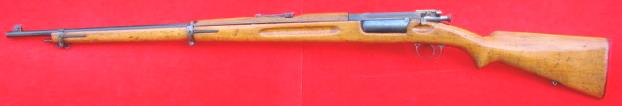

Krag-Jorgensen Mle 1894




Origine: www.CollectibleFirearms.com

Caractéristiques:
Calibre: 6,5 mm.
Munition: 6,5 x 55.
Longueur totale: 1,265 m.
Longueur avec baïonnette: 1,480 m.
Longueur du canon: 0,765 m.
Poids vide: 4,200 kg.
Capacité du magasin: 5 cartouches.
Pays: Norvège.

Description:

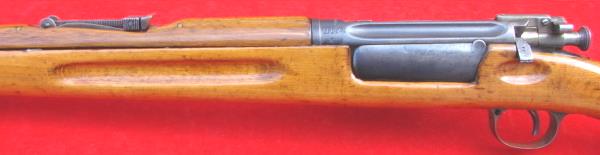

La monture en bouleau est d'une seule pièce avec crosse à poignée forme pistolet. Le garde-main recouvre le canon sur la moitié de sa longueur.

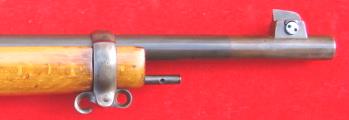

Le fut est rendu solidaire du canon au moyen d'une capucine et d'une grenadière.

Une baguette de nettoyage prend place sous le canon.

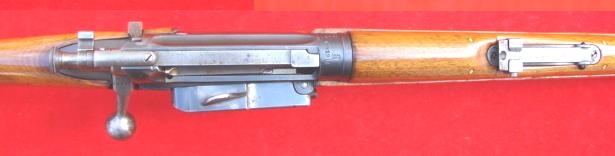

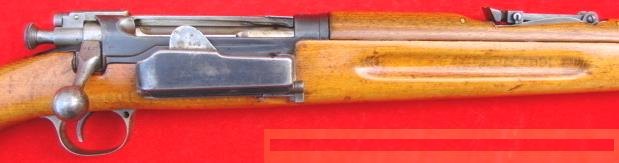

La culasse mobile est à verrou, elle est formé d'un cylindre avec levier d'armement est légèrement coudé et chien linéaire. La tête de celui-ci est en forme de trompette.
Le verrouillage est effectué par un tenon unique placé en tête du côté droit et par l'embase du levier d'armement.

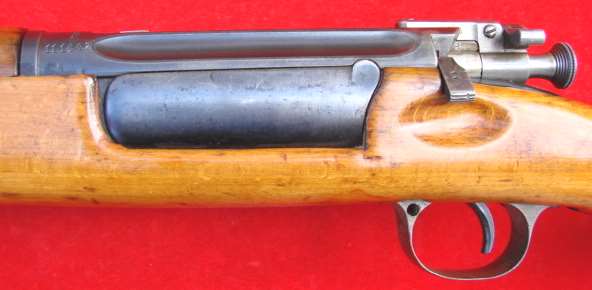

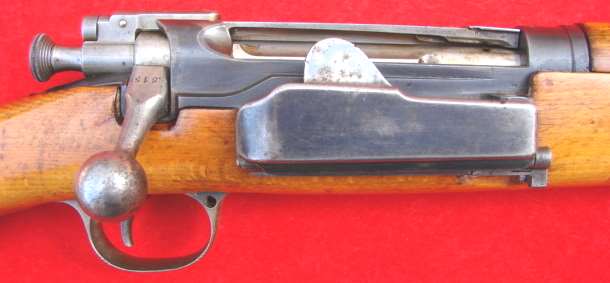

Le magasin est semi-rotatif, il est placé sous le verrou de culasse. L'alimentation s'effectue par l'intermédiaire d'une portière de chargement placée à droite et s'ouvrant par pivotement de haut en bas.


Origine: www.CollectibleFirearms.com

La sécurité est de type drapeau, elle est placée en arrière du verrou au-dessus du chien. Orienté vers la gauche elle permet le tir.

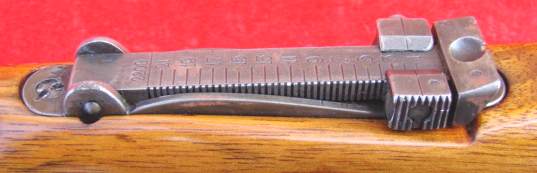

Les organes de visée sont constitués d'un guidon nu et d'une hausse tangentielle à curseur (100 - 200 m).


Origine: www.CollectibleFirearms.com

L'arme reçoit une finition bronzée sauf le verrou de culasse, la plaque de couche et la baguette qui sont polis.

Constructeurs:
Kongsberg Vapenfabrik (Norvège).
Osterreichische Waffenfabrik Gesellschaft, Steyr (Autriche), pour 20 000 armes commandées en 1894 et 9 000 en 1897.
