Labora 1938

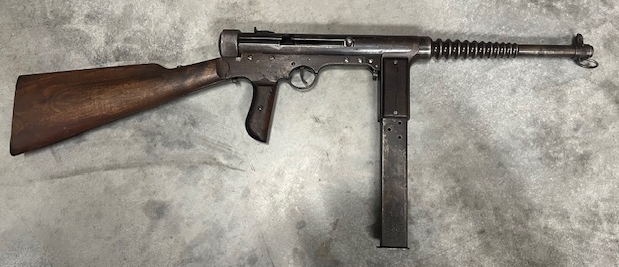

Merci à S.B. pour ces photos.
Caractéristiques:
Calibre: 9 mm.
Munition: 9 mm Largo.
Longueur totale: 0,805 m.
Longueur du canon: 0,270 m.
Poids : 4,275 kg.
Poids avec chargeur garni: 5,00 kg.
Capacité du chargeur: 36 cartouches.
Cadence de tir théorique: 750 c/mn.
Pays: Espagne.
Description:

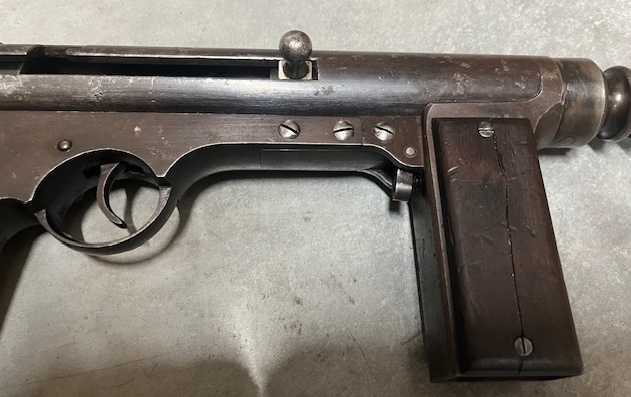

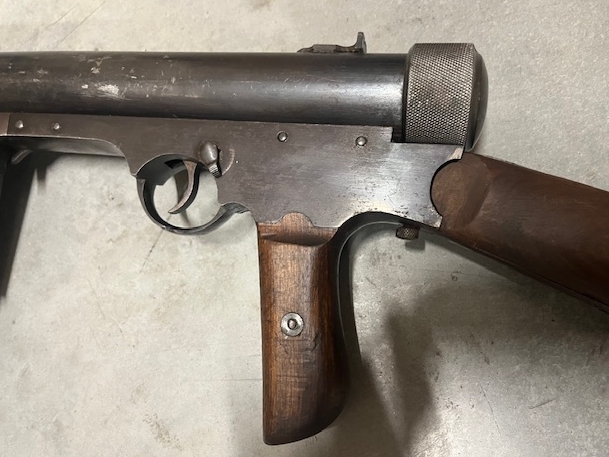

La carcasse cylindrique ne forme qu'un seul élément avec le bâti-poignée et le couloir d'alimentation.

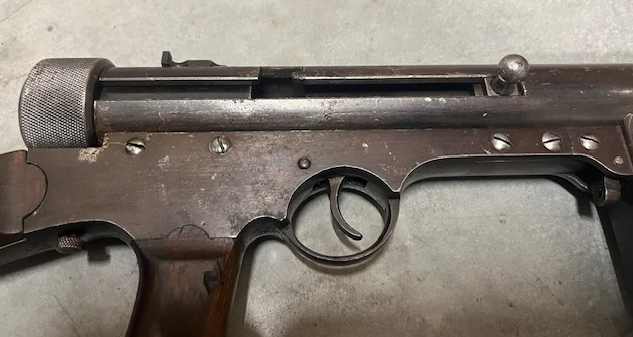

Le levier d'armement est à droite et la fenêtre d'éjection au-dessous de la carcasse.
Le canon comporte des ailettes de refroidissement.
La fabrication est très soignée, toutes les pièces métalliques sont usinées, les pièces du mécanisme sont toutes assemblées par vis et non par des goupilles.

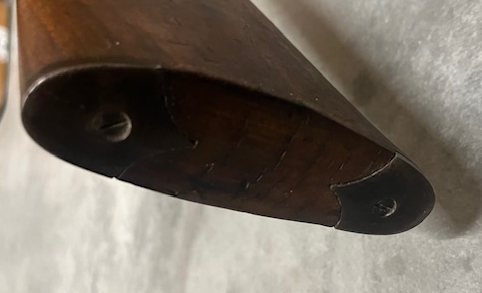

La crosse est les plaquettes sont en bois.
Pour mettre l'arme à la sûreté, il faut engager le levier d'armement dans l'encoche prévue à cet effet en arrière de la glissière.

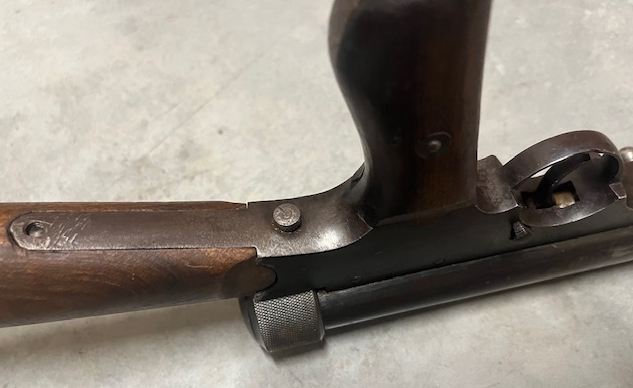

Un bouton poussoir transversal placé en arrière de la détente fait office de sélecteur de tir. Poussé de droite à gauche, il détermine le tir en rafale M, dans l'autre sens le coup par coup T.
Les organes de visée sont constitués d'un guidon sur embase et d'une hausse à curseur et gradins (100 à 500 m).

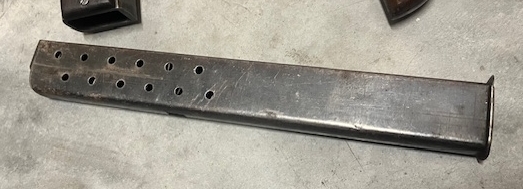

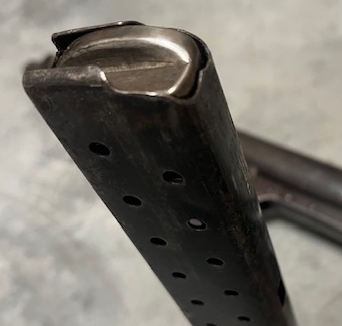

L'alimentation s'effectue au moyen d'un chargeur droit à introduction inférieure. Le couloir d'alimentation est long et forme poignée avant.
Constructeur:
Industrias de Guerra de cataluna.
