F.L. Selstlader Langenhan

F.L. Selstlader Langenhan F.L. Selstlader Langenhan
Origine: www.CollectibleFirearms.com

Merci à S.B. pour ces photos

F.L. Selstlader Langenhan

F.L. Selstlader Langenhan
Caractéristiques:

Calibre: 7,65 mm.
Munition: 7,65 x 17.
Longueur totale: 170 mm.
Longueur du canon: 106 mm.
Epaisseur: 28 mm.
Hauteur: 120 mm.
Poids vide: 670 g.
Capacité: 8 cartouches.
Pays: Allemagne.

Description:
Carcasse: bâti en acier formant la monture de poignée, à droite, large fenêtre d'éjection, le canon est vissé dans la carcasse.

Canon: vissé dans la carcasse et entouré par la glissière.

Glissière: enveloppante, au-dessus manchon pour le ressort récupérateur, en dessous, manchon enveloppant pour le canon.

Sous-garde: pontet ovale faisant partie de la carcasse.

Détente: longue et arrondie, fortement incurvée.

Chien: intérieur.

Percuteur: avec ressort dans le bloc culasse.

Extracteur: à lame, vissé sur le côté gauche du bloc culasse.

Poignée: carrée, faisant partie de la carcasse, avec au bas un crochet de blocage du magasin.

Sûreté: sur la face arrière gauche du bâti, levier manuel bloquant le percuteur.

Etrier: sur la glissière, étrier de blocage avec 11 raies verticales pour une meilleure prise en main pour manœuvrer la glissière.

Cran de mire: en V au sommet de l'étrier.

Guidon: lame de demi-lune sur la glissière.

Protection extérieure: bronzé noir mat.

Constructeur-fabricant:
Frizt Langenhan, Suhl, Allemagne.

Marquages:
Poinçons: du Ministère de la Guerre prussien un "W gothique surmonté d'une couronne, à droite de la carcasse et la glissière.

Sur deux ligne, sur la droite de la culasse:


Origine: www.CollectibleFirearms.com

Numérotation de série: à droite sur la monture de poignée, le long de la plaquette. Sur la culasse et sous la glissière, les trois derniers chiffres du numéro.

Logo FL en haut des plaquettes de crosse.



Autres modèles:
En 1919, la firme F. Langenhan fabriqua une version en 6,35. Il s'agit de la même arme que celle ci-dessus miniaturisée sans le raccord de l'étrier qui est remplacé par un boulon fraisé sur la face droite de la glissière.

Langenhan Modèle II:

Calibre: 6,35 mm.
Longueur totale: 144 mm.
Longueur du canon: 80,5 mm.
Poids: 495 g.
Hauteur: 103 mm.
Epaisseur maximum: 25,5 mm.
Capacité: 8 cartouches.
Plaquettes: ébonite.

Langenhan Modèle II:

Calibre: 6,35 mm.
Longueur totale: 144 mm.
Longueur du canon: 79 mm.
Poids: 500 g.
Hauteur: 103 mm.
Epaisseur maximum: 25,9 mm.
Capacité: 8 cartouches.
Plaquettes: bois.

Langenhan Modèle III:

Calibre: 6,35 mm.
Longueur totale: 122 mm.
Longueur du canon: 59,3 mm.
Poids: 440 g.
Hauteur: 89 mm.
Epaisseur maximum: 25,5 mm.
Capacité: 6 cartouches.
Plaquettes: ébonite.
Inscription: Langenhan 6,35 mm. Mod. III

Ces trois armes furent fabriquées jusqu'en 1930, la commercialisation cessa en 1936.


Origine: www.CollectibleFirearms.com


Origine: www.CollectibleFirearms.com

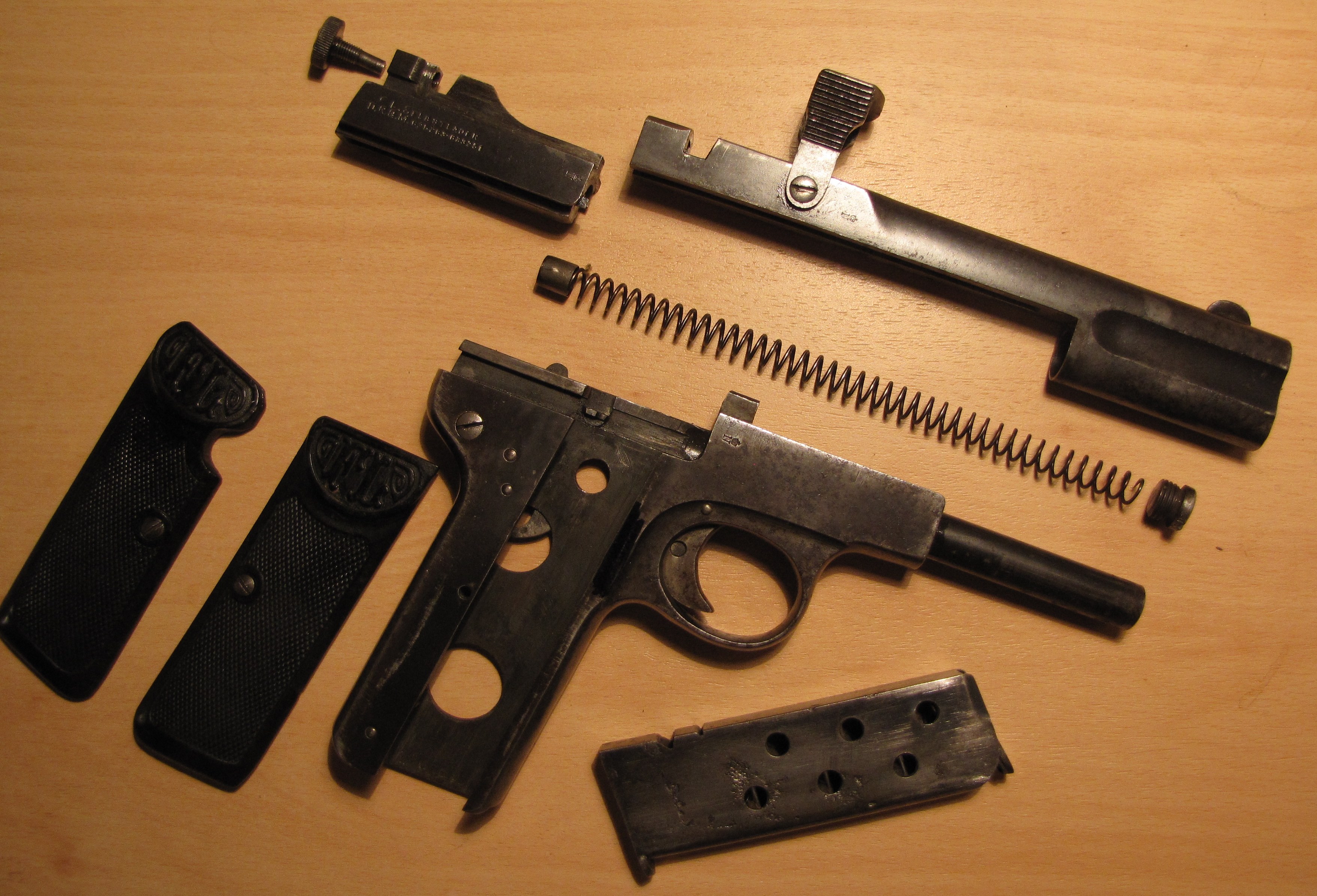

Ci dessous, photos de S.B.
