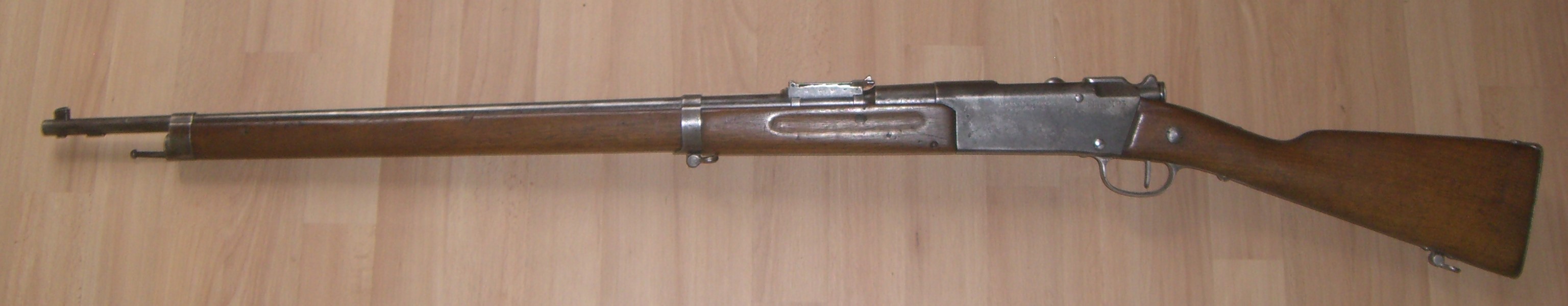

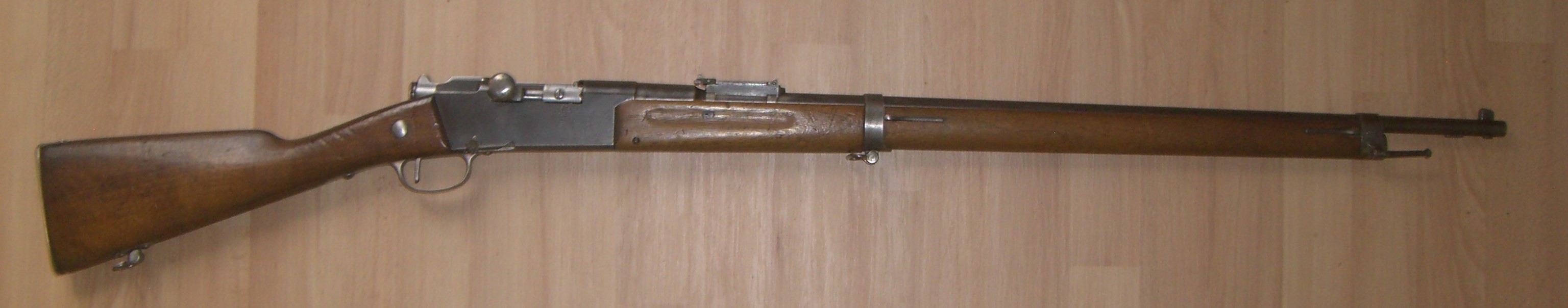

Lebel Mle 1886/93





Tableau indiquant les codes des fournisseurs d'acier des canons des fusils Lebel.

Caractéristiques:
Calibre: 8 mm.
Munition: 8 x 50 R.
Longueur totale: 1,305 m.
Longueur avec baïonnette: 1,825 m.
Longueur du canon: 0,800 m.
Poids vide: 4,180 kg.
Poids chargé: 4,415 kg.
Capacité du magasin: 8 cartouches.
Pays: France.

Description:

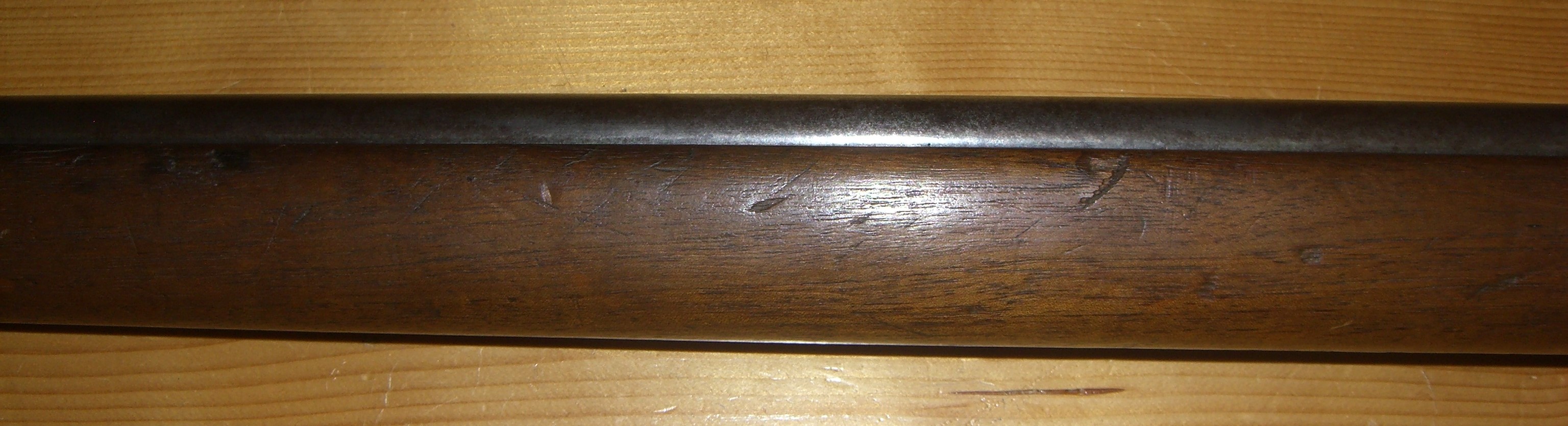

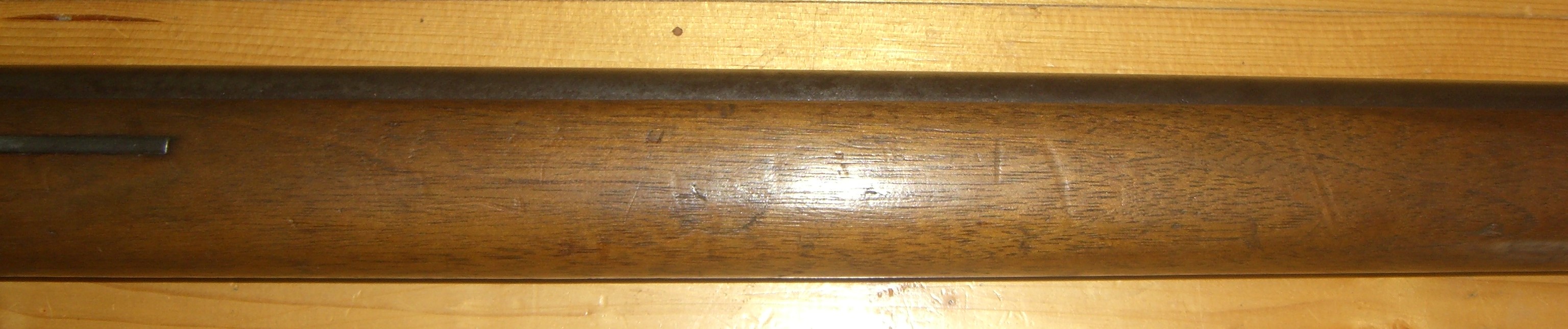

La monture est en deux pièces, avec une crosse anglaise; le fût quant à lui est percé longitudinalement d'un trou qui sert de magasin. Un petit tube est introduit à la naissance de celui-ci afin de protéger les parois. Les cartouches disposées les une derrière les autres sont poussées par un ressort hélicoïdal muni d'un piston en fer étamé.

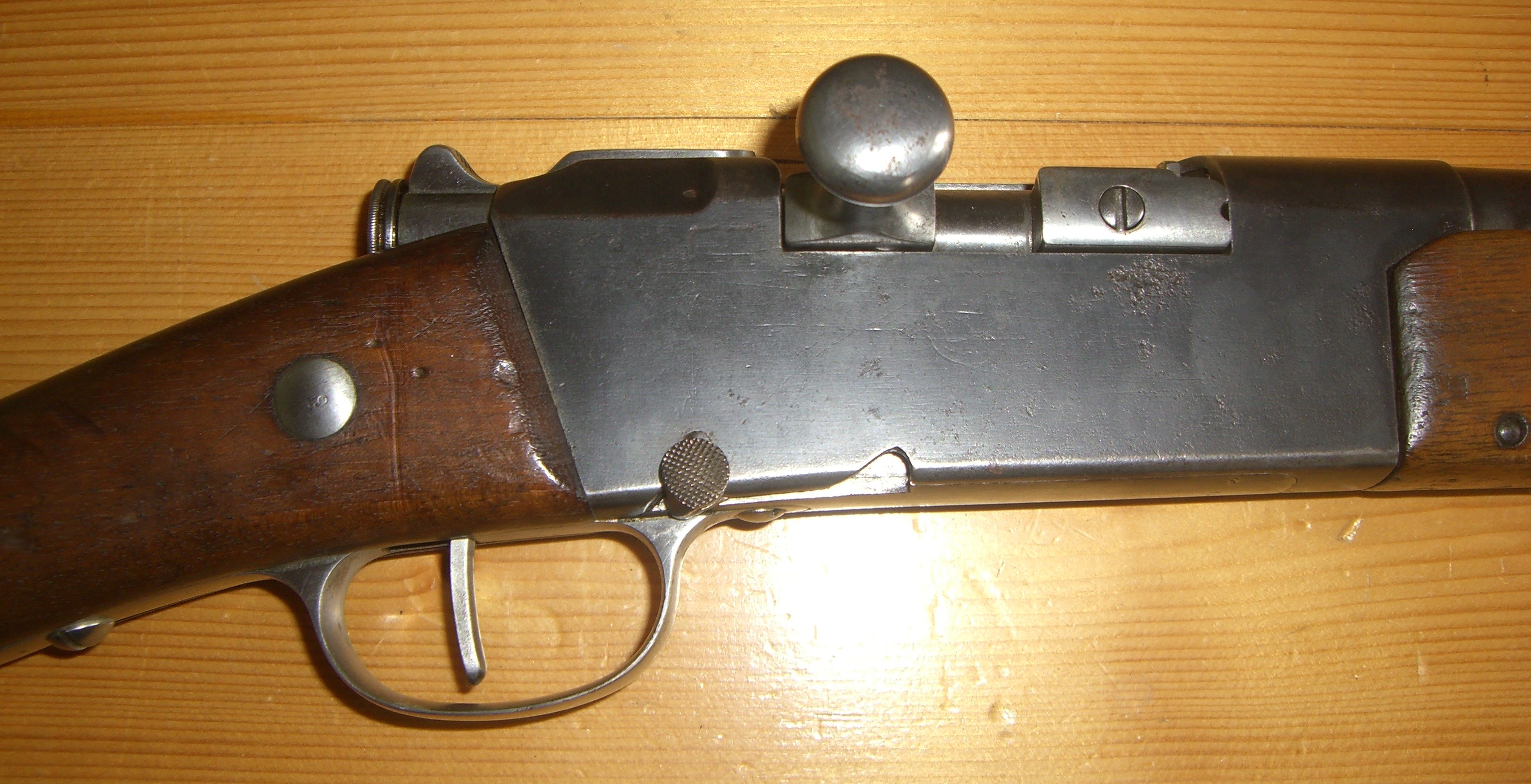

La boîte de culasse est à faces planes, elle reçoit en partie haute la culasse mobile et en partie basse le mécanisme de répétition. Le canon, de section ronde est vissé dans la boîte de culasse, il est alésé au calibre de 8 mm et comporte quatre rayures à gauche au pas de 250 mm.

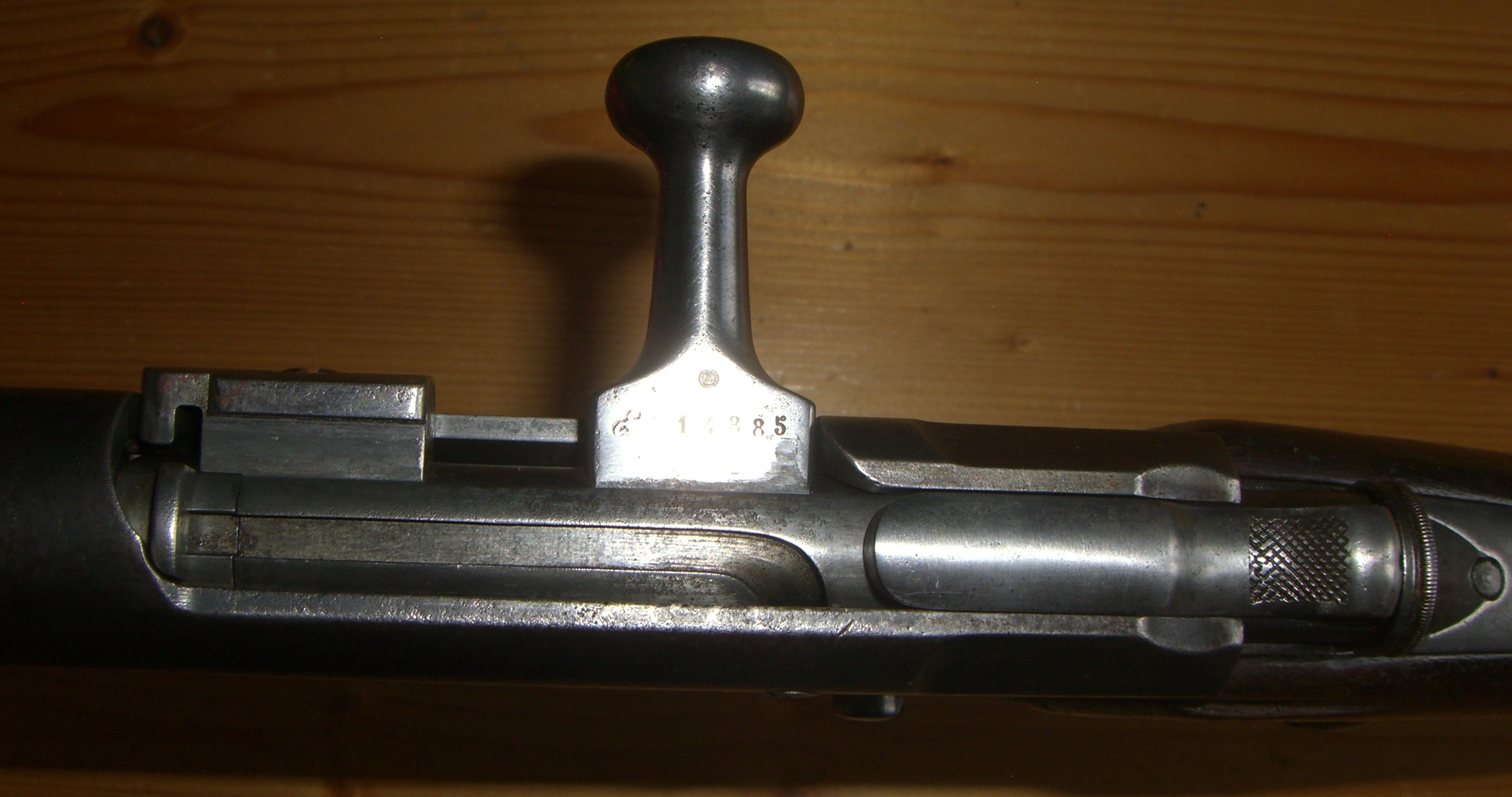

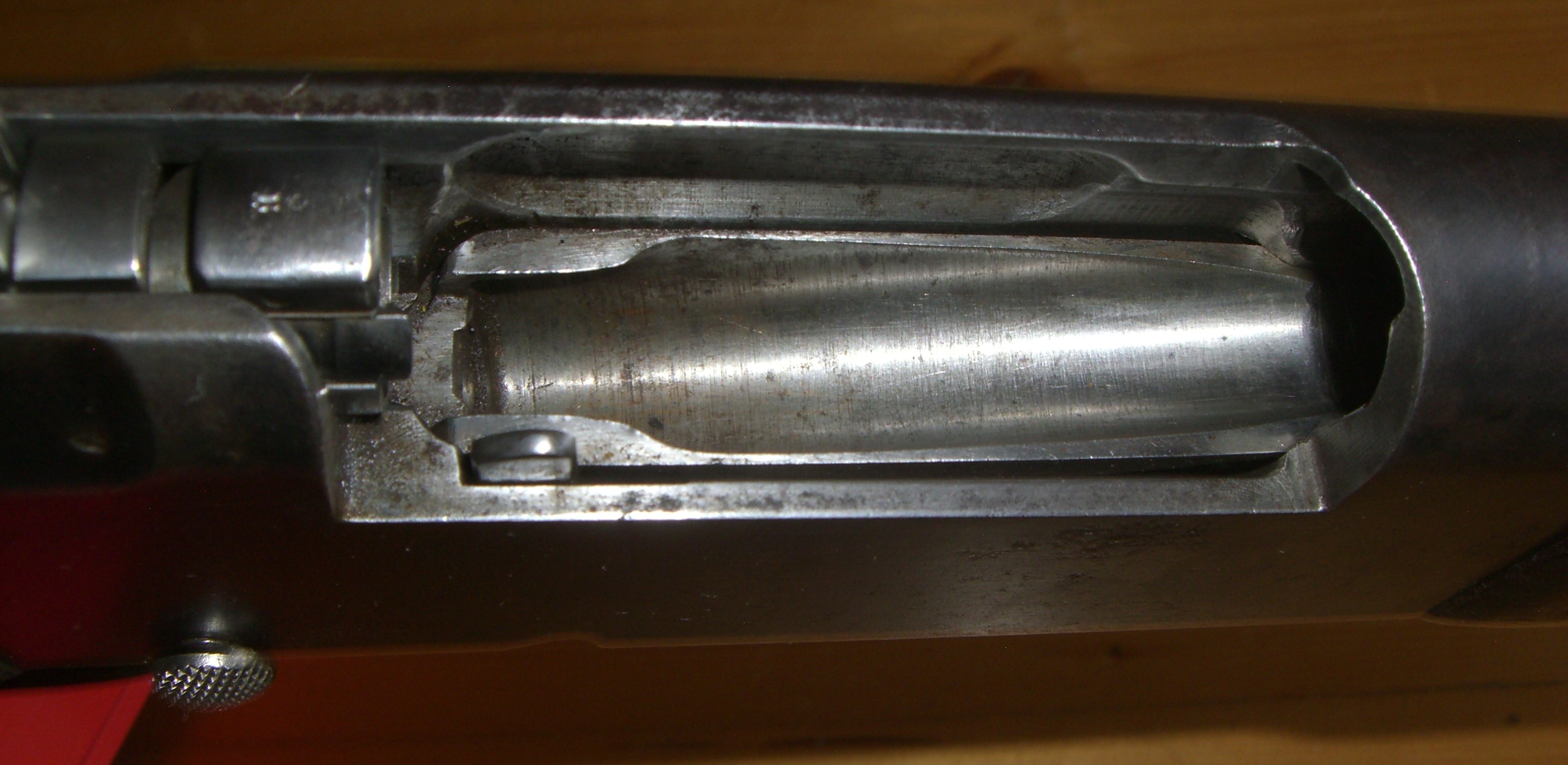

La culasse mobile dérive de ce celle du fusil gras, elle se compose d'un cylindre portant le levier d'armement, d'une tête mobile ave deux tenons de verrouillage, d'un chien à course linéaire et d'un bouchon portant le percuteur.

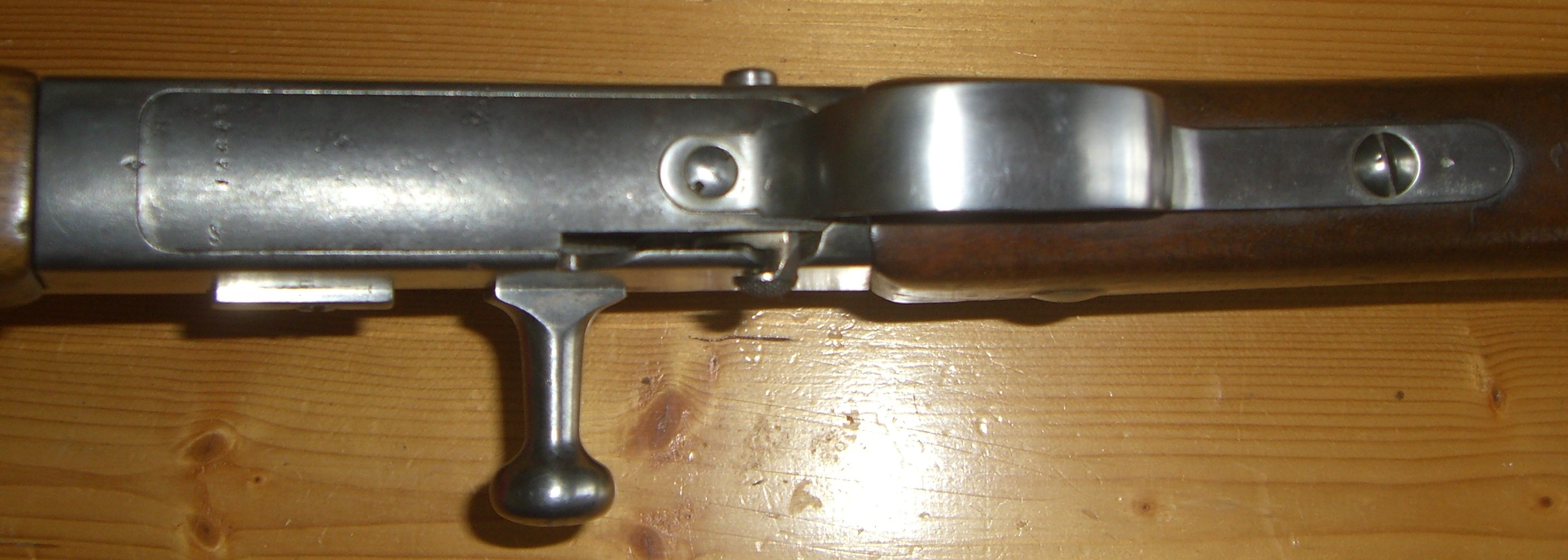

Le mécanisme de répétition est celui du fusil Kropatschek et de ses dérivés français Modèles 1884 et 1885. Il se compose d'un bâti recevant un auget de transport, un butoir, un levier de manœuvre, un arrêt de cartouche et leurs ressorts. Un dispositif d'arrêt de répétition peut neutraliser le mouvement de l'auget transporteur, permettant ainsi le tir au coup par coup. Le mécanisme de détente est associé au mécanisme de répétition. On y trouve la détente, la gâchette et son ressort et le pontet.

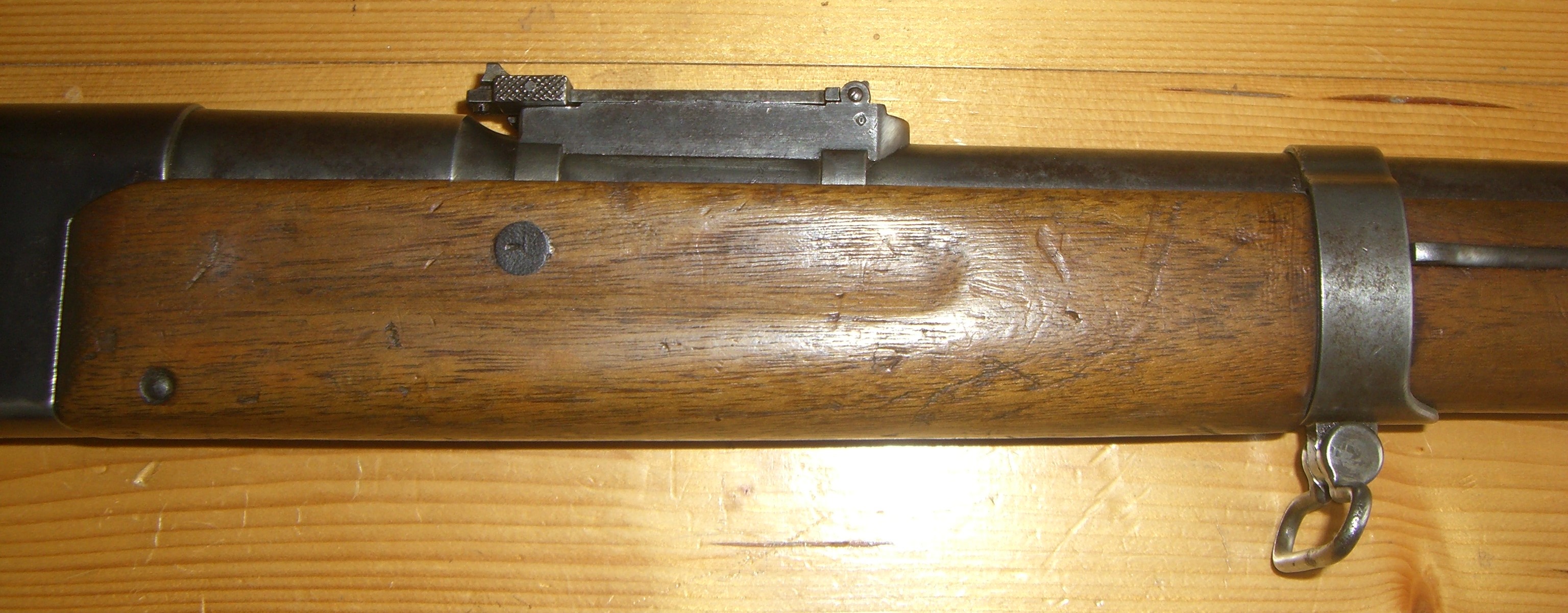

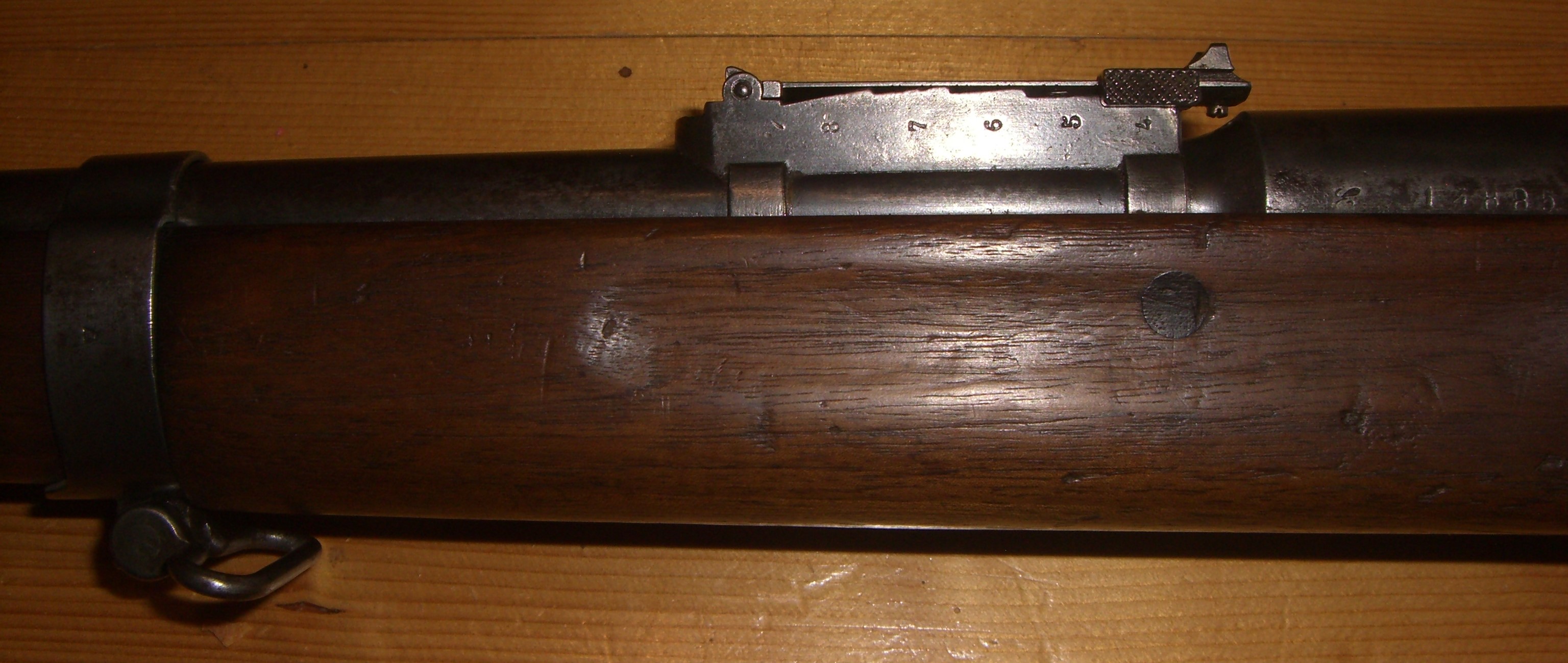

Les organes de visée sont constitués d'une hausse dont le pied est soudé à l'étain sur le canon. Cette hausse est à gradins et planchette, elle permet le tir jusqu'à 800 mètres avec les gradins, ensuite, il faut relever la planchette pour les portées allant jusqu'à 2 000 m. Le but en blanc est à 250 m. le guidon, rectangulaire est monté à queue d'aronde sur le canon.

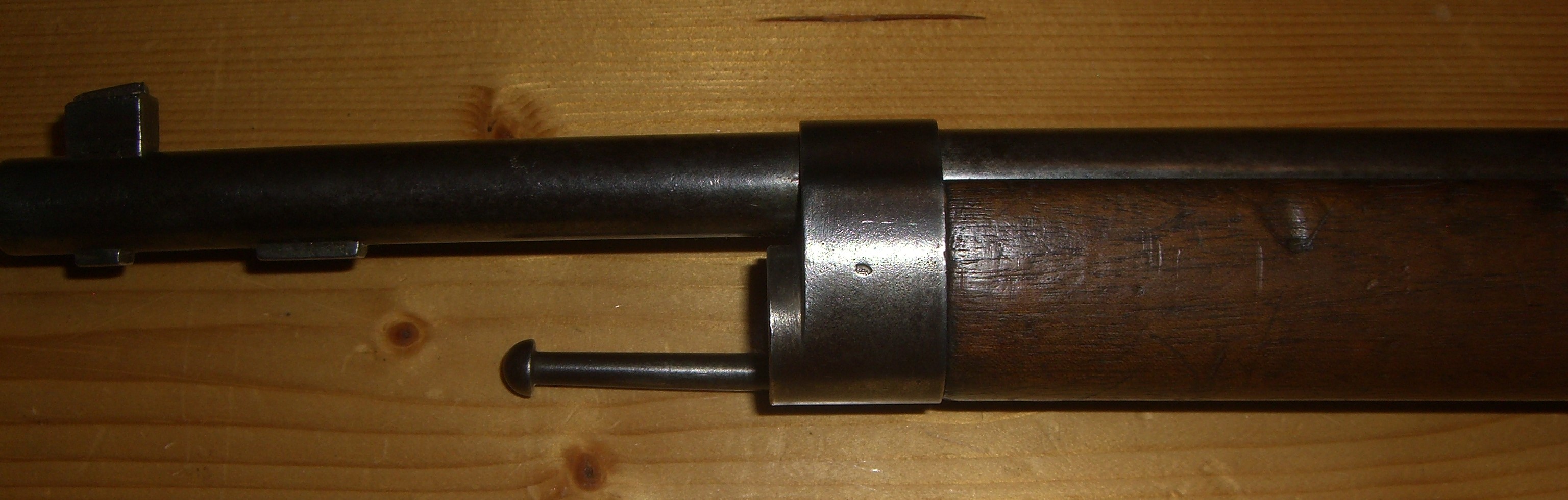

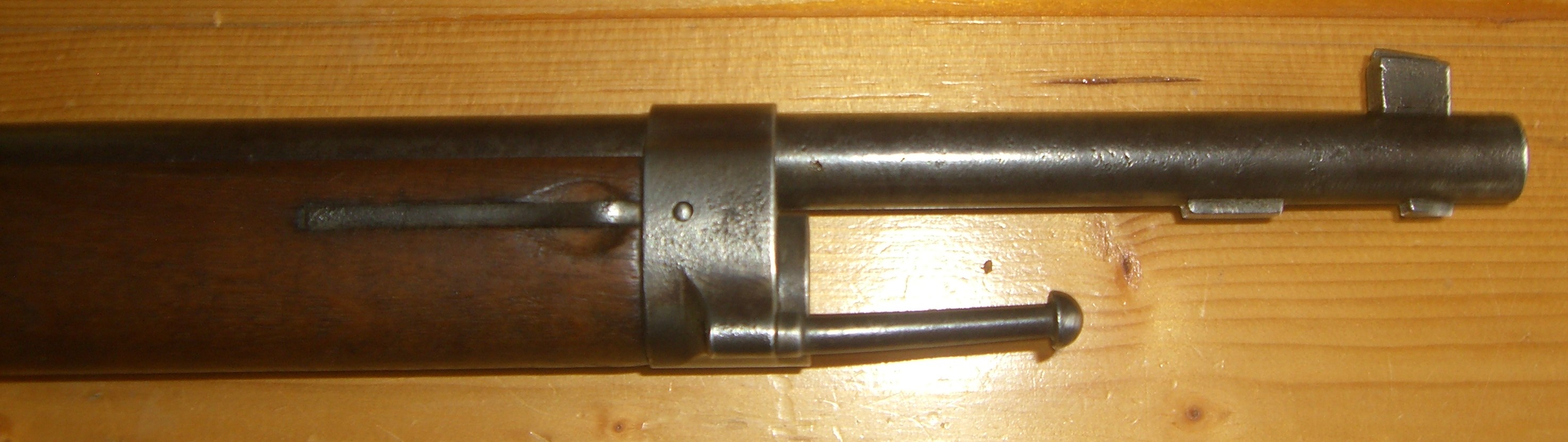

Les garnitures se composent de la plaque de couche, de la grenadière et de l'embouchoir à quillon. L'arme est dépourvue de baguette et le quillon sert à la formation des faisceaux en l'absence de baïonnette.

Presque toutes les pièces métalliques de l'arme sont en acier usiné. Le canon, la boîte de culasse, l'anneau de bretelle, la grenadière sont bronzés. La plaque de couche, la culasse mobile, le pontet et le mécanisme d'alimentation sont polis.

Les modifications:
- Des modifications mineures concernant les vis à bois, le cran d'armé du chien, la forme de certaines pièces du mécanisme ont été mises en place de 1888 à 1897.

- En 1891, le pied de hausse est muni de griffes destinés à renforcer sa fixation.

- En 1893, on modifie la tête de culasse en l'équipant d'un tampon-masque destiné à éviter les crachements de gaz à la face du tireur en cas de perforation d'amorce. Il en résultera l'adoption d'un nouveau millésime et le fusil Lebel s'appelle désormais Modèle 1886 M 93.

- En 1898, l'adoption de la cartouche D, nécessite une modification des graduations de la planchette de hausse dont le cran maximum est portée à 2 400 m.

- En 1932, on alése légèrement la chambre pour permettre l'emploie de la cartouche à balle Modèle 1932 N.Si cette modification est réalisée, le canon est poinçonné N au-dessus du tonnerre.

- Certains fusils Lebel réparés pendant la guerre 14-18 ont reçu des canons réalisés par l'industrie privée, c'est ainsi qu'on peut trouver des canons marqués MAP (Manufacture d'Armes de Paris), et EDB (Etablissement Delaunay-Belleville).

Marquages:

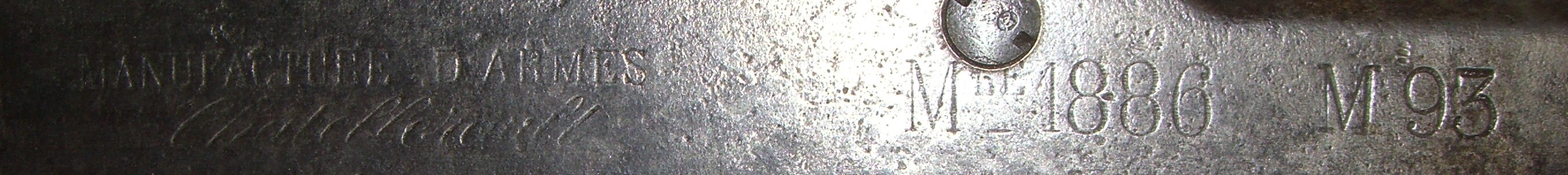

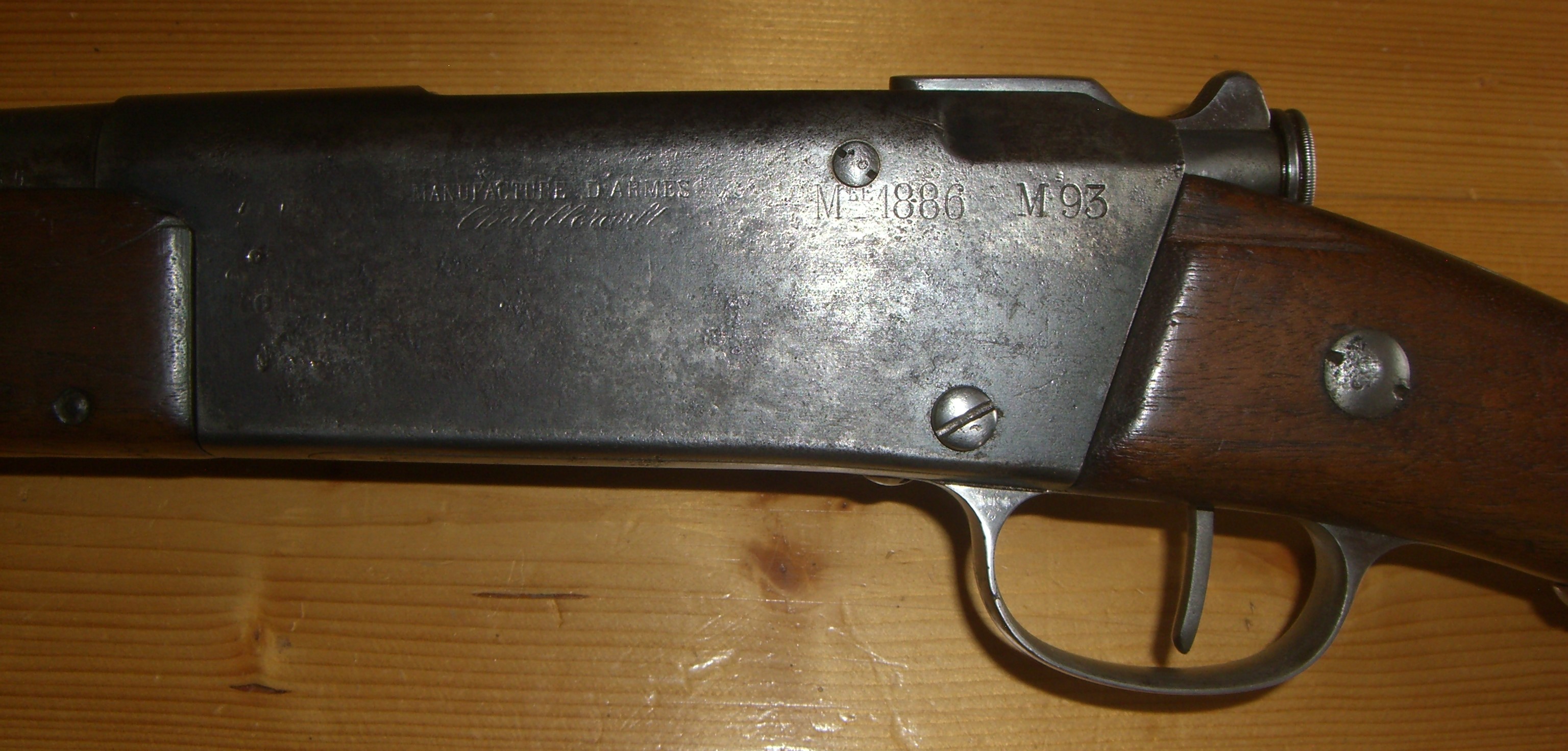

Sur la partie gauche de la boîte de culasse: Indication de la manufacture suivie de Mle 1886/93.



Sur la face gauche du tonnerre: Poinçons contrôleurs.

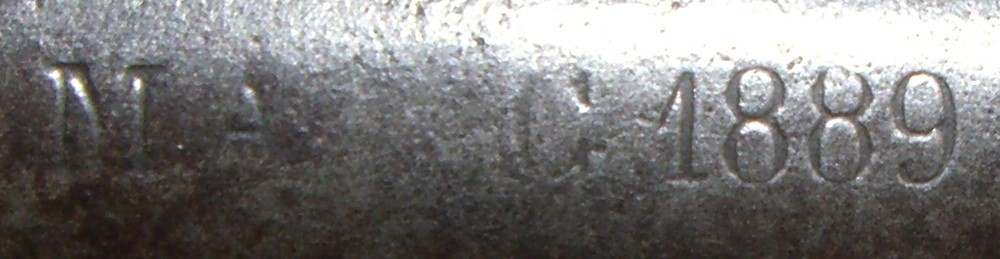

Sur la face droite: Millésime de fabrication du canon précédé de l'initiale de la manufacture.

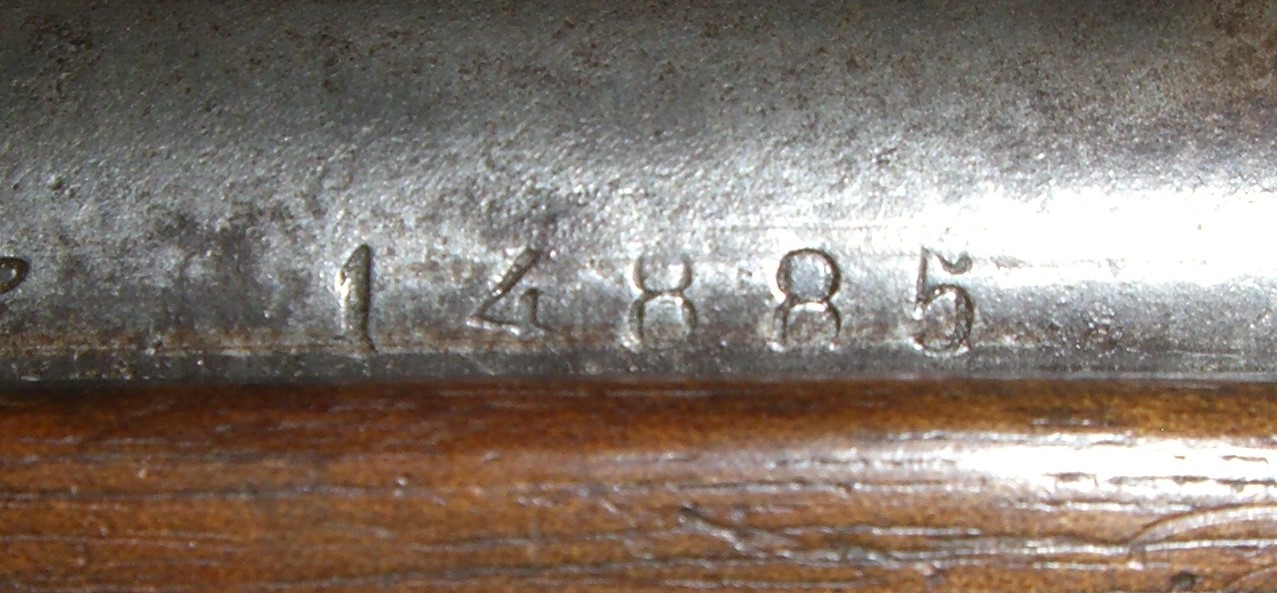

N° matricule: sur le côté gauche du tonnerre, sur la culasse mobile, la crosse, le fût et mécanisme de répétition.

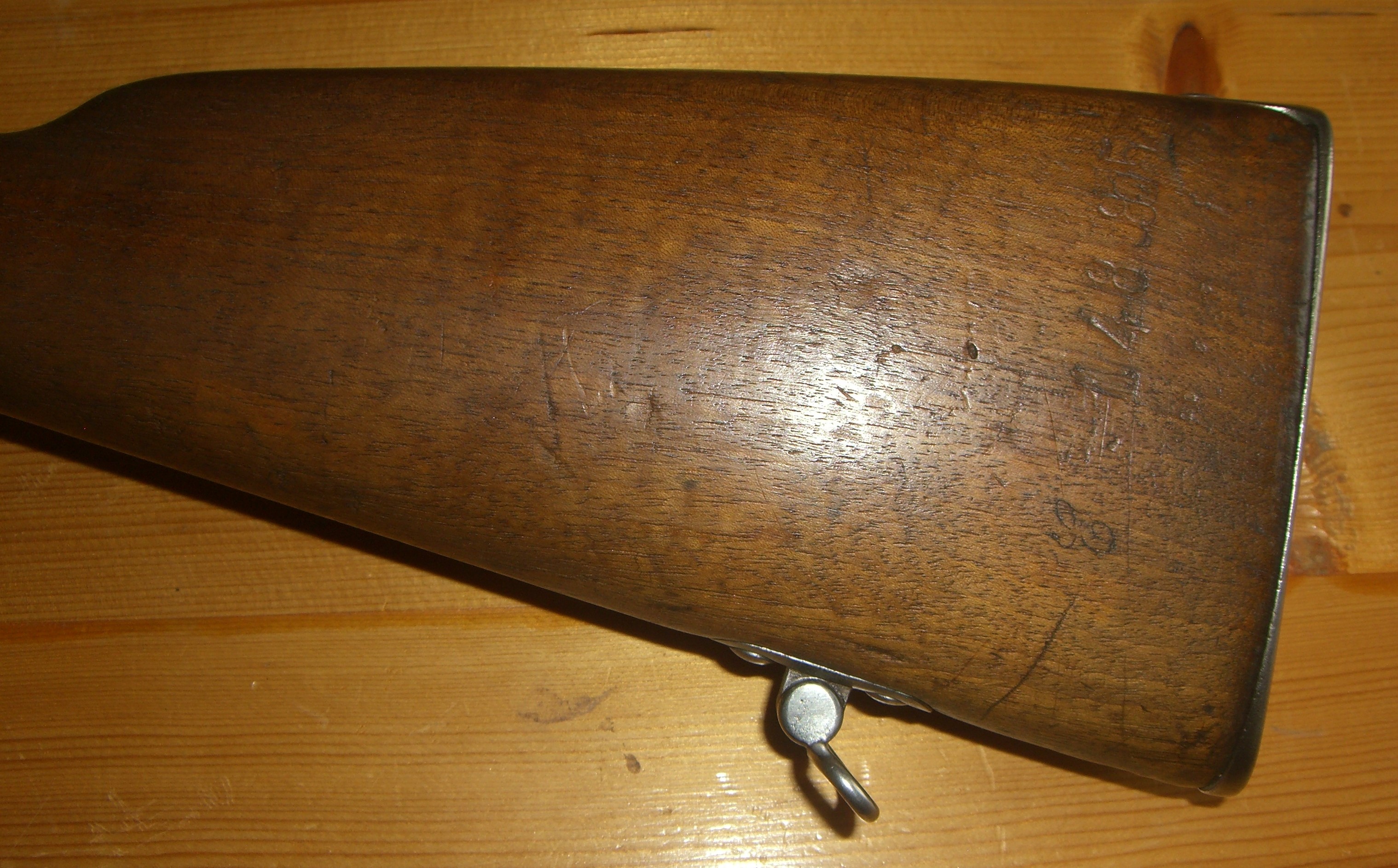

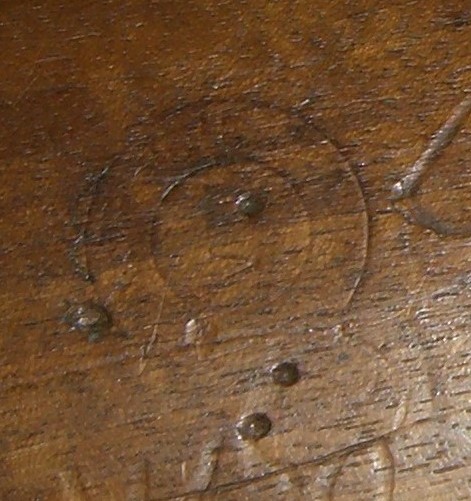

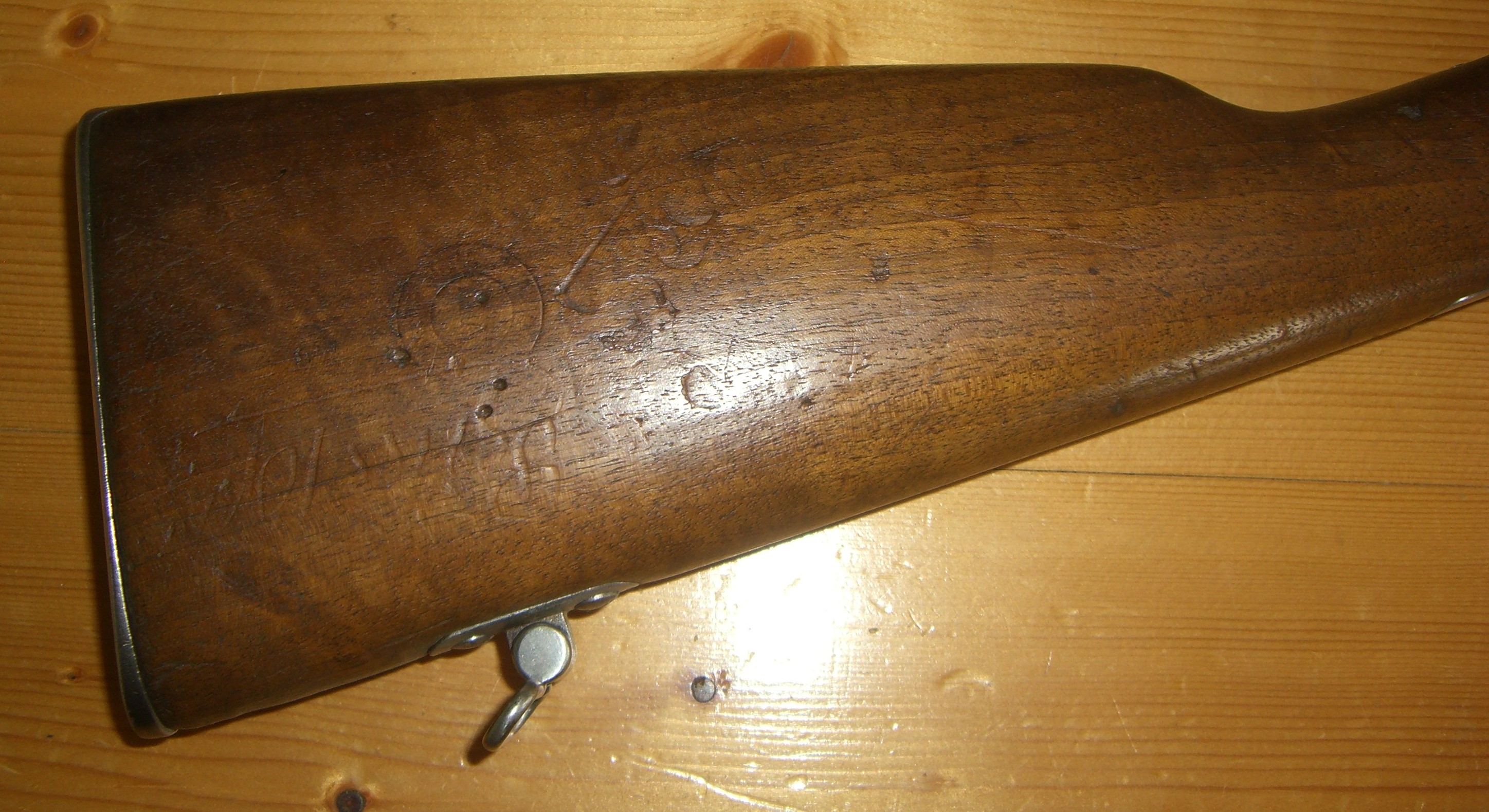

Estampille sur la joue droite de la crosse comportant: L'initiale du directeur, le lieu de fabrication, le mois et l'année de la fabrication.



Pour la 1 ère fois depuis le 1er empire, cette estampille ne reçoit plus la cheville en buis ou en cornouiller en son centre.
