Luigi Franchi Mod.57 (LF-57)

LF-57 LF-57
Origine: www.lehussard.fr

Caractéristiques:

Calibre: 9 mm Para.
Munition: 9 x 19
Longueur totale crosse pliée: 0,425 m.
Longueur totale crosse dépliée: 0,686 m.
Longueur du canon: 0,205 m.
Poids à vide: 3,300 kg.
Poids chargé: 4,030 kg avec chargeur de 40 cartouches.
Capacité: 20, 30 40 cartouches. Cadence de tir: 450 à 500 c/mn.
Pays: Italie.

Description:
Le canon est entièrement contenu dans la carcasse qui est réalisée en tôle emboutie. Elle ne forme qu'une seule pièce avec le couloir d'alimentation et la poignée pistolet.

La carcasse est formée de deux coquilles symétriques réunies par soudure électrique. La boîte de culasse est de section rectangulaire. Des nervures situées sur les faces latérales contribuent à améliorer sa rigidité.

Le refroidissement du canon est assuré par trois rangées de perforations ovales. Le canon comporte 6 rayures à droite au pas de 290 mm.
A l'avant du canon, est goupillé un écrou moleté qui vient se visser sur un manchon rapporté à l'avant du canon.

La culasse mobile est usinée dans un bloc d'acier, deux rainures permettent le passage des lèvres du chargeur.

Sur la gauche de la carcasse, on trouve la rainure pour le passage du levier d'armement. Celui-ci est fixe pendant le tir, il possède son propre ressort de rappel. La fenêtre d'éjection se trouve sur le côté droit.

La carcasse est obturée à l'arrière par un couvercle amovible donnant accès au mécanisme. La crosse s'articule autour d'une chape solidaire du couvercle. La crosse est en acier, elle peut être rabattue sur le côté droit de l'arme.

Les organes de visée sont constitués d'un guidon nu solidaire de la carcasse et d'une hausse à cran de mire fixe en U, réglée pour la distance de 50 m.

Marquages:

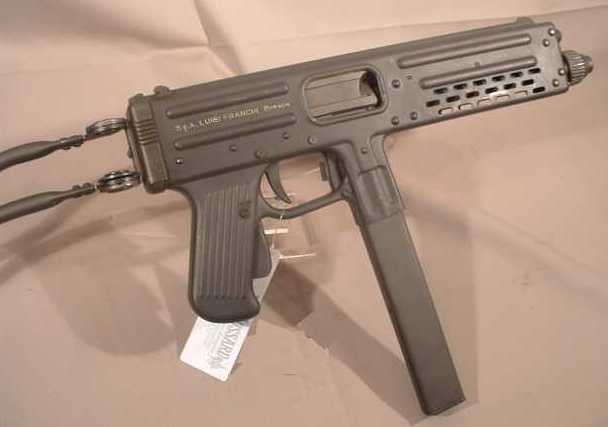

Sur le côté droit de la carcasse, on trouve:
S.p.A. LUIGI FRANCHI Brescia.

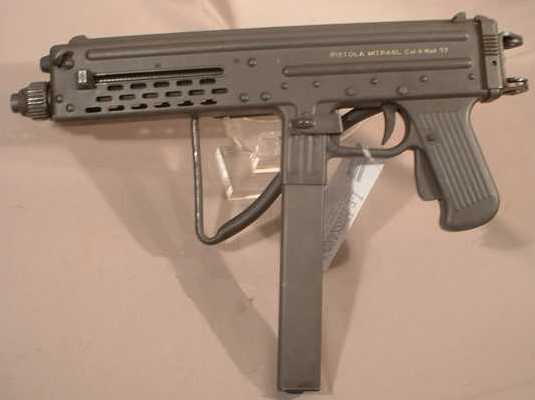

Sur le côté gauche:
PISTOLA MITRAGL. Cal 9 Mod. 57.

Le numéro de série se trouve sur le dessus de la carcasse, près de la hausse.
