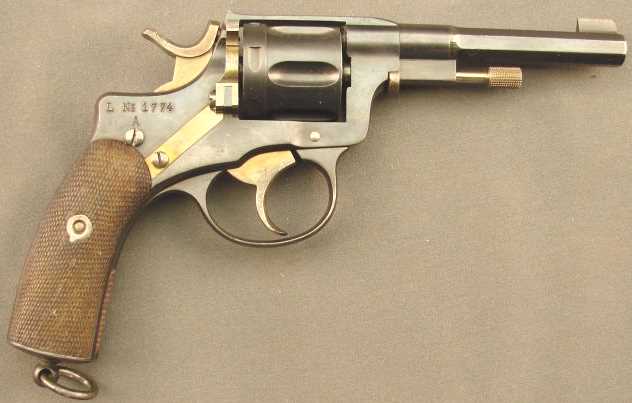

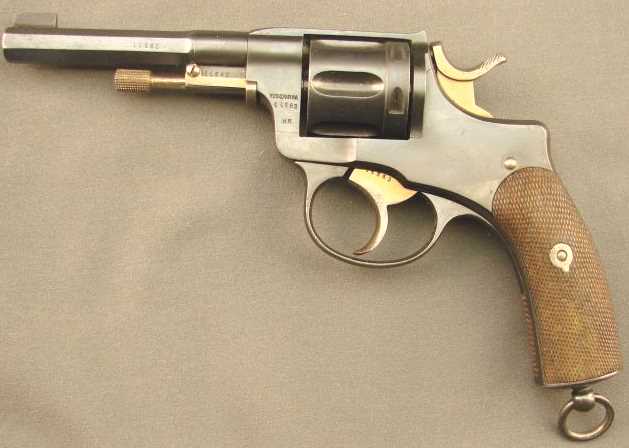

Nagant M/1887-93

Nagant M/1887-93

Nagant M/1887-93

Caractéristiques:

Calibre: 7,5.
Munition: 7,5 x 23 R.
Longueur totale: 237 mm.
Longueur du canon: 114 mm.
Poids vide: 800 g.
Capacité: 6 cartouches.
Pays: Norvège.

Description:
L'arme est a cadre fermé, la portière de chargement est à droite, elle s'ouvre du haut vers le bas.

Le M 87 fonctionne à simple et double action, le chien est rebondissant. L'extracteur à baguette est solidaire d'un manchon traversé par le canon.

La carcasse forme armature de poignée pistolet, elle comporte une calotte et un anneau à sa base.

Le pontet est ovale, il est rapporté.

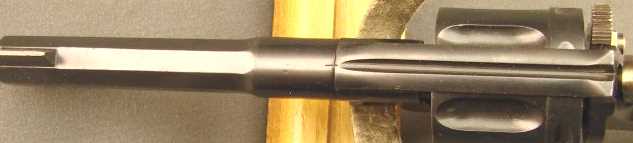

Le canon est octogonal, il traverse le manchon porte-baguette.

Le barillet est cannelé avec cran arrêtoir taillés dans un épaulement arrière.

Les organes de visée sont constitués d'un guidon rectangulaire et d'une rainure taillée dans la bande supérieure de la carcasse.

Les pièces métalliques sont en acier forgés et usinés, la finition est bronzée.

Modification 93:
Elle porte sur le profil du guidon, celui-ci à la forme d'une demi-lune avec entaille.

Le mécanisme est à double action.

Constructeurs M/1887:
Emile et Léon Nagant, Liège, Belgique (800 exemplaires).

Constructeur M/1887-93:
Emile et Léon Nagant, Liège, Belgique (12 964 exemplaires en 1893).
Husqvarna Vapenfabrikk A.B., Suède (350 exemplaires en 1897).
Kongsberg Vapenfabrikk, Norvège.
