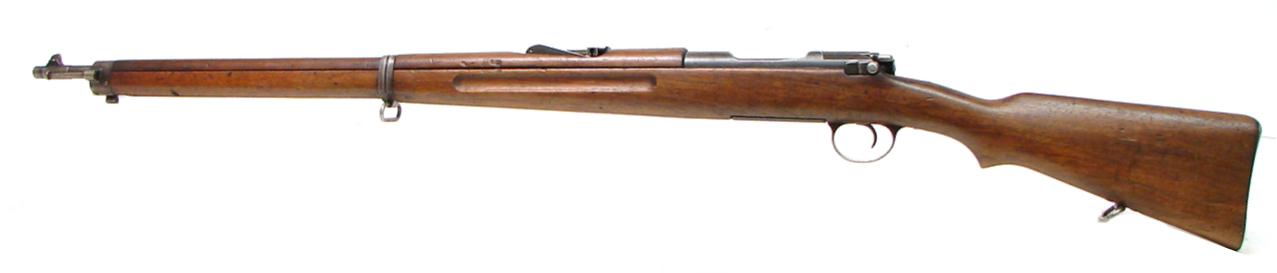

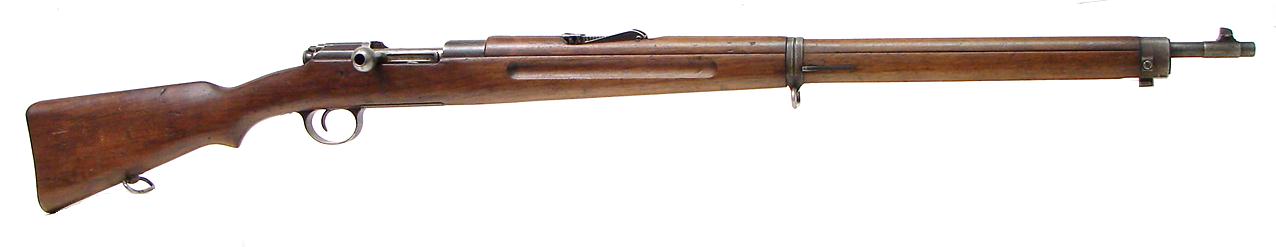

Mannlicher Schönauer 1903





Caractéristiques:
Calibre: 6,5 mm.
Munition: 6,5 mm Mannlicher Schönauer.
Longueur totale: 1,225 m.
Longueur du canon: 0,725 m.
Poids vide: 3,750 kg.
Capacité du magasin: 5 cartouches.
Pays: Grèce.

Généralités:
Fusil à répétition réunissant une culasse mobile à verrou à quatre mouvements de type Mannlicher et le magasin rotatif d'Otto SCHONAUER. Il est adopté par la Grèce en 1903 et son mécanisme est toujours très populaire sur les armes de chasse employées en Europe centrale.

Description:

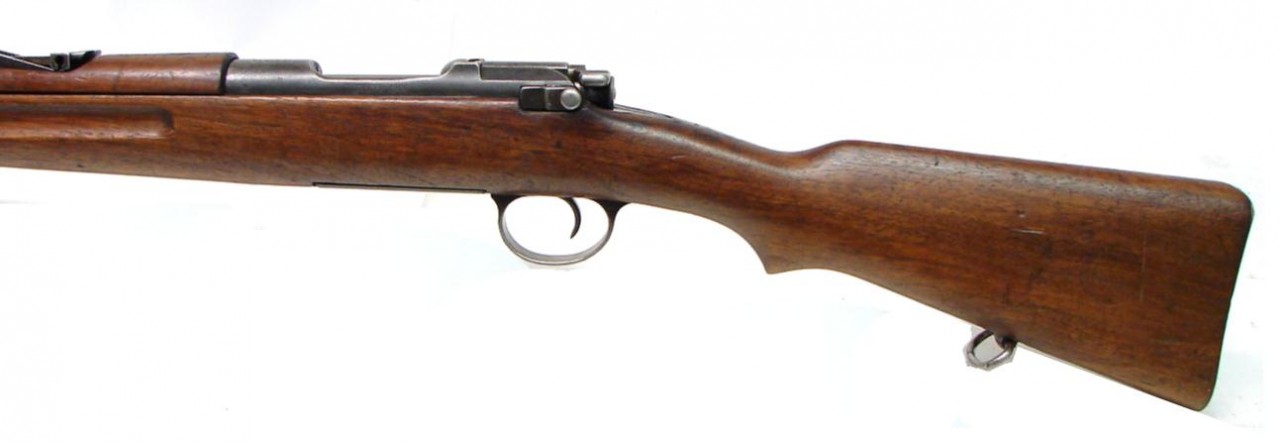

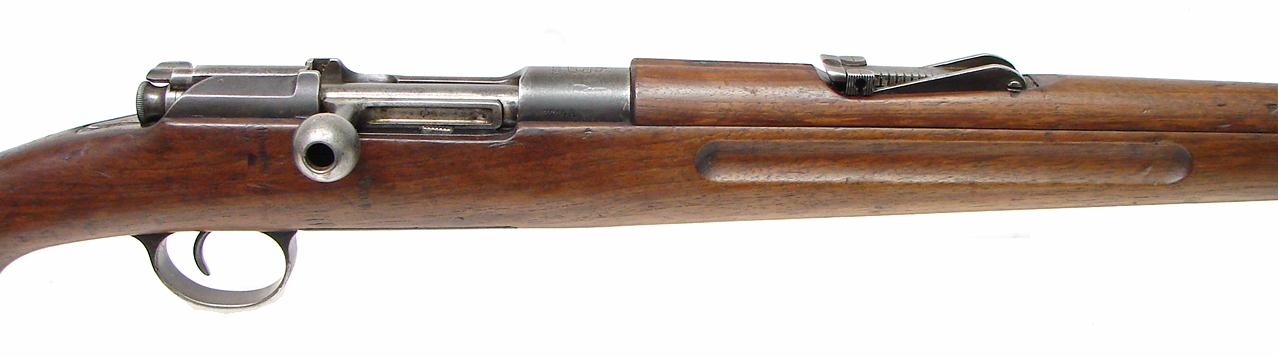

La monture est d'une seule pièce avec crosse à poignée demi-pistolet. Le garde-main recouvre le canon sur toute la longueur du fût auquel il est maintenu par une grenadière et une capucine. Une baguette se trouve sous le canon. La culasse mobile est à verrou, elle est formée d'un corps cylindrique avec levier d'armement droit et d'une tête mobile qui porte les deux tenons de verrouillage. L'extracteur est rotatif à griffe. Le magasin est rotatif, il est alimenté par un clip de cinq cartouches. Le levier de sûreté est rotatif, il est placé derrière le chien. Tourné à gauche, il permet le tir, à droite, il indique que l'arme est à la sûreté. Les organes de visée sont constitués d'un guidon nu et d'une hausse à curseur.

Constructeur:
Osterreichische Waffenfabrik Gesellschaft, Steyr.

Marquages:
Sur le côté gauche du boîtier:



Sur le tonnerre:
