Maquaire



Caractéristiques:
Calibre: 5 mm annulaire, 320, 380 et 450.
Longueur totale: variable suivant calibre.
Longueur du canon: variable suivant calibre.
Hauteur: variable suivant calibre.
Poids vide: variable suivant calibre.
Capacité: 6 cartouches.
Pays: France.

Description:
Appelé faussement Maquaire, ce revolver est dû à Fagnus. M. Maquaire ne fit que le présenter mais par un malencontreux hasard, il prit le nom de ce dernier.

Je conserve l'appellation Maquaire puisqu'il est plus connu sous ce nom.

Nombre de rayures: 4 à droite.

Carcasse: fermée, en acier fondu avec bâti de poignée formant cage de barillet.

Sous-garde: ovale, crochet dans la carcasse.

Détente: longue, cintrée et arrondie.

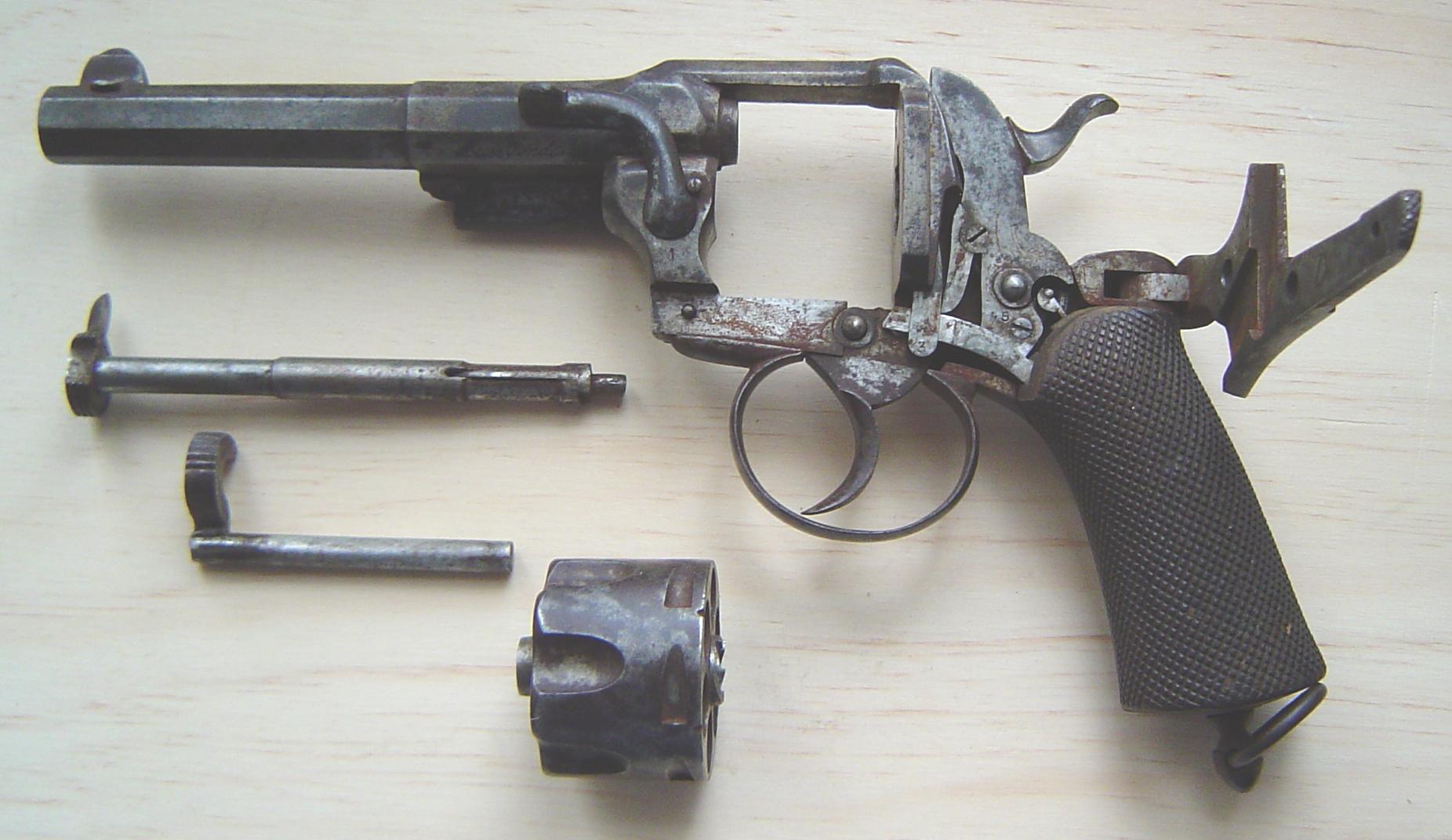

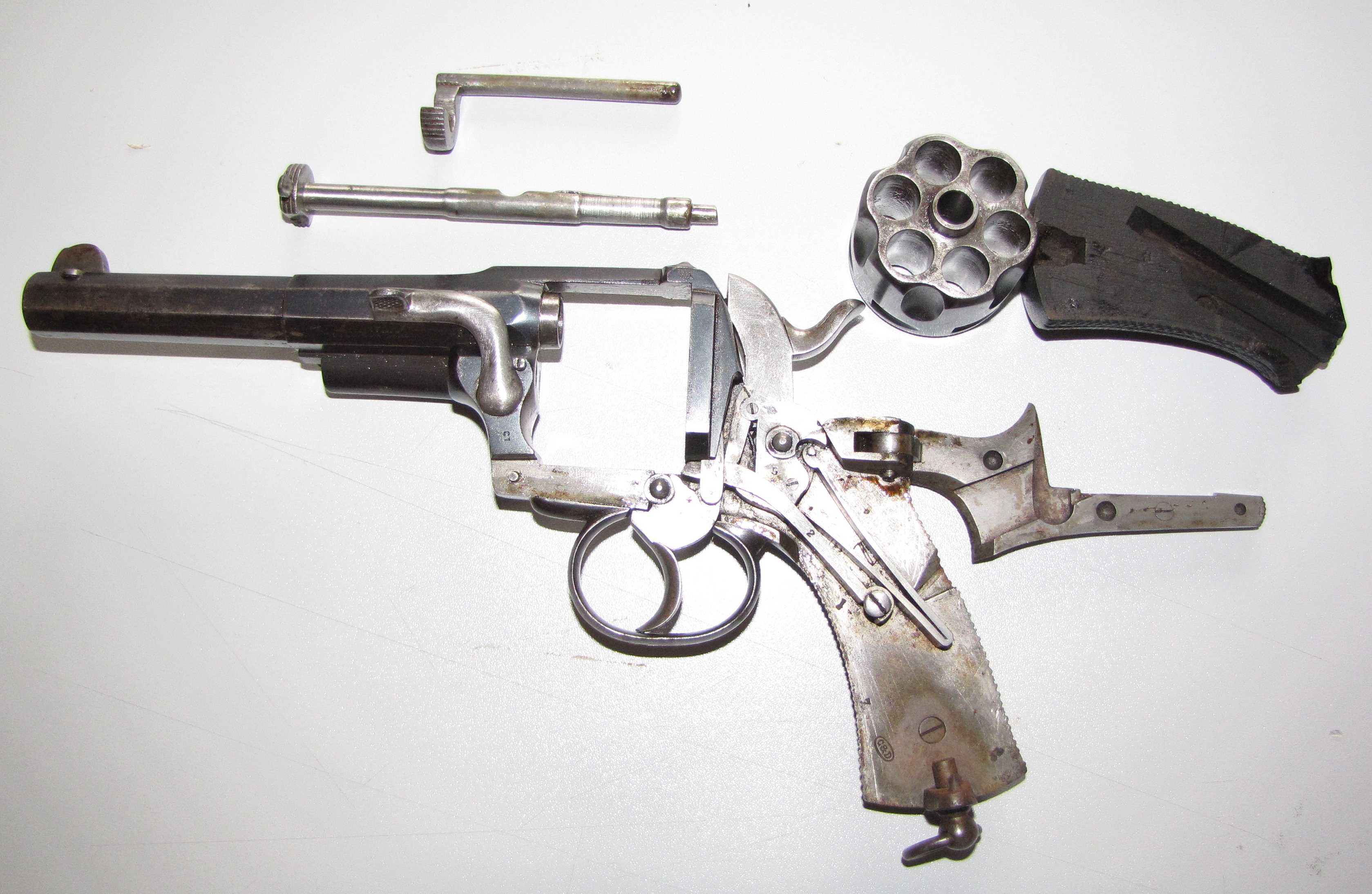

Platine: à simple et double action. Les pièces sont numérotées de 1 à 5 dans l'ordre du démontage. Elle est neutralisée lorsque la portière de chargement est ouverte.

Chien: extérieur, plat, rebondissant avec percuteur fixe conique, il est massif avec une longue crête striée.

Barillet: il est en acier, il comporte six chambres et six cannelures. Six encoches sont pratiquées sur le pourtour pour le petit ergot de la portière lorsque celle-ci est abaissée.

Extracteur: à baguette sur la face droite, coulissant dans une gaine. le bout de la baguette comporte une tête demi-ronde épousant l'axe du barillet.

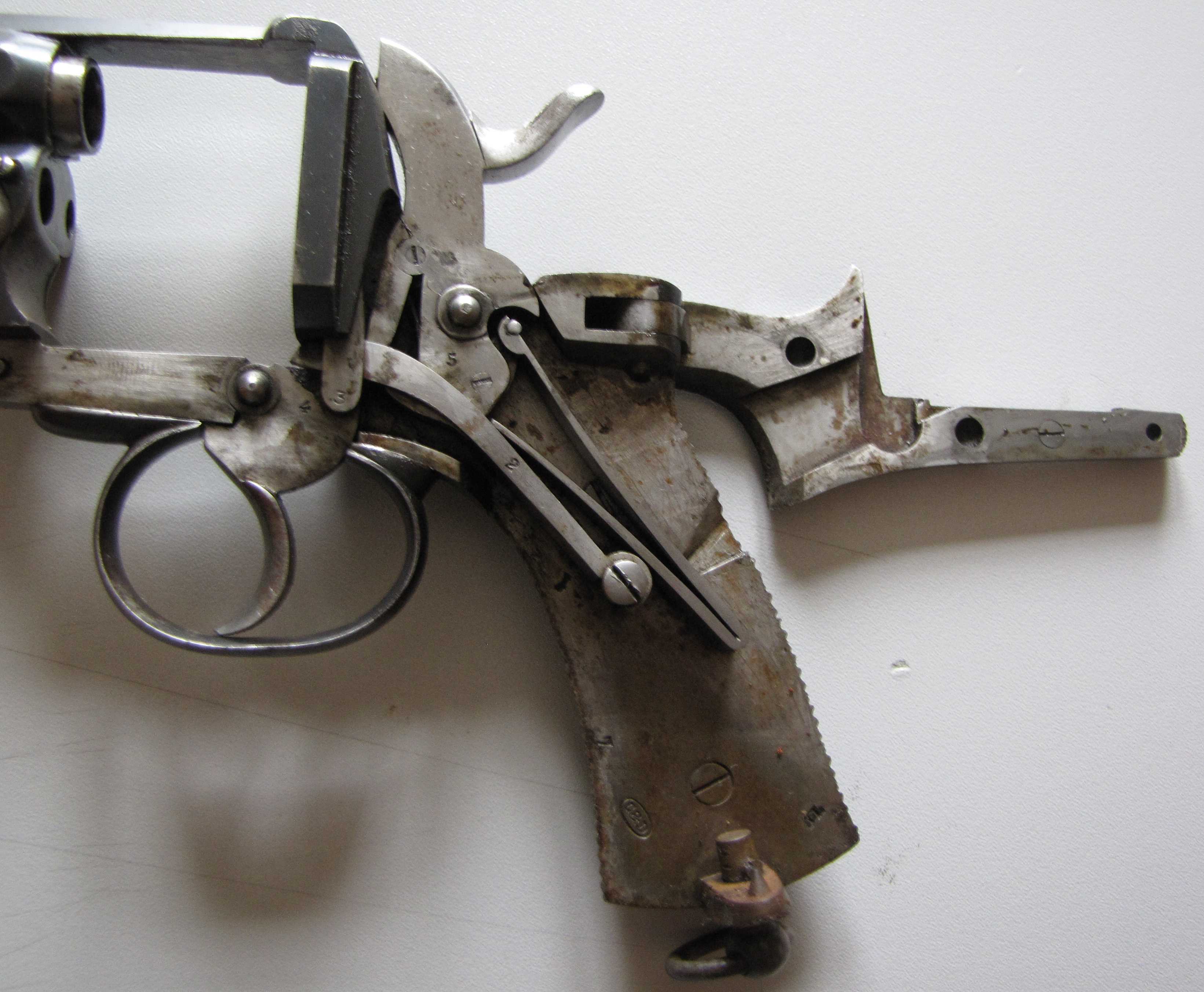

Plaque de recouvrement: elle se situe sur la face gauche de la carcasse, elle est amovible grâce à une articulation sur la console, elle est bloquée par une longue clé.

Organes de visée: cran de mire en forme de V sur le haut du rempart complété par une rainure en V taillée dans la bande au-dessus du barillet et d'un guidon monté sur queue d'aronde.

Finition: bronzé noir de guerre mat, le chien, la détente, l'axe du barillet, la baguette d'extraction sont polis blancs. Le levier de blocage de la plaque de recouvrement est de couleur jaune paille.

Marquages:

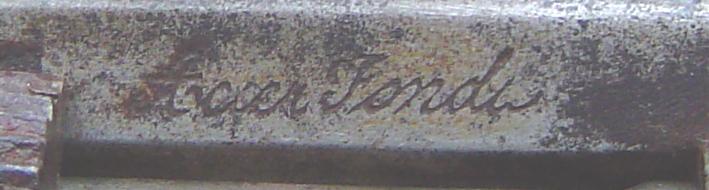

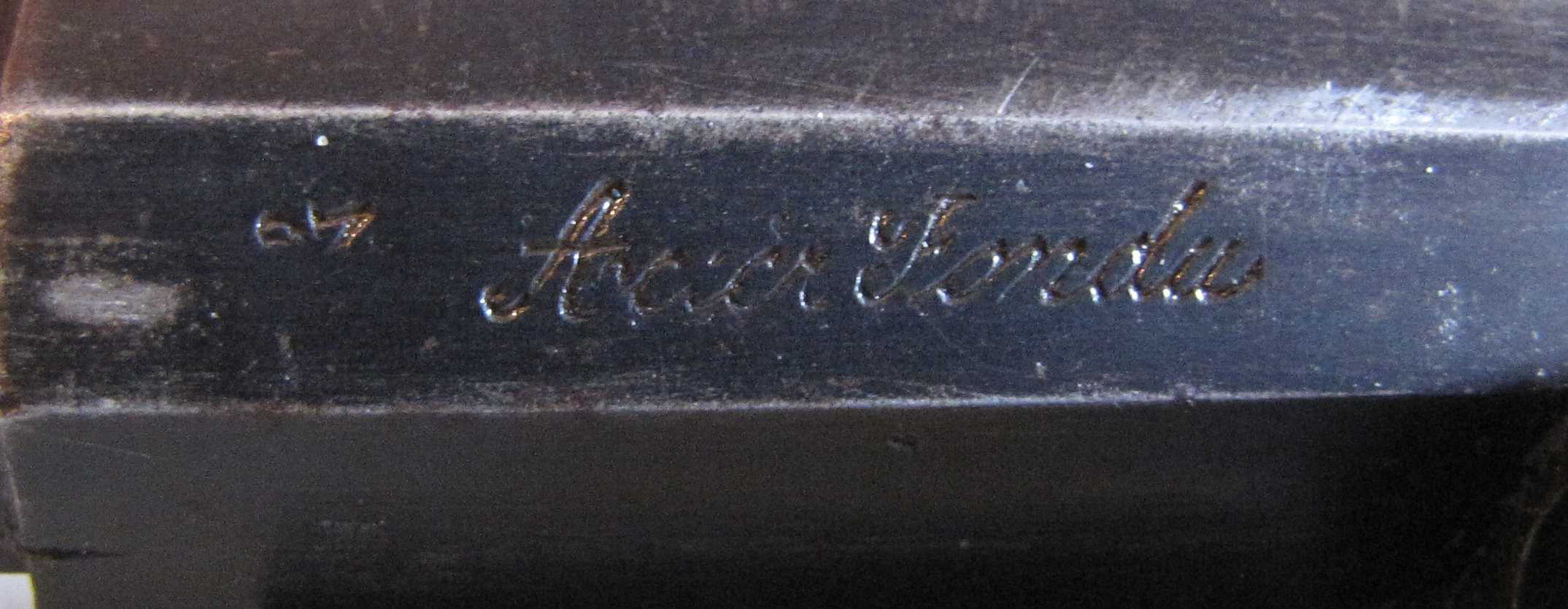

Sur le pan inférieur gauche du canon:



Le numéro de série se trouve à côté du marquage ci-dessus.

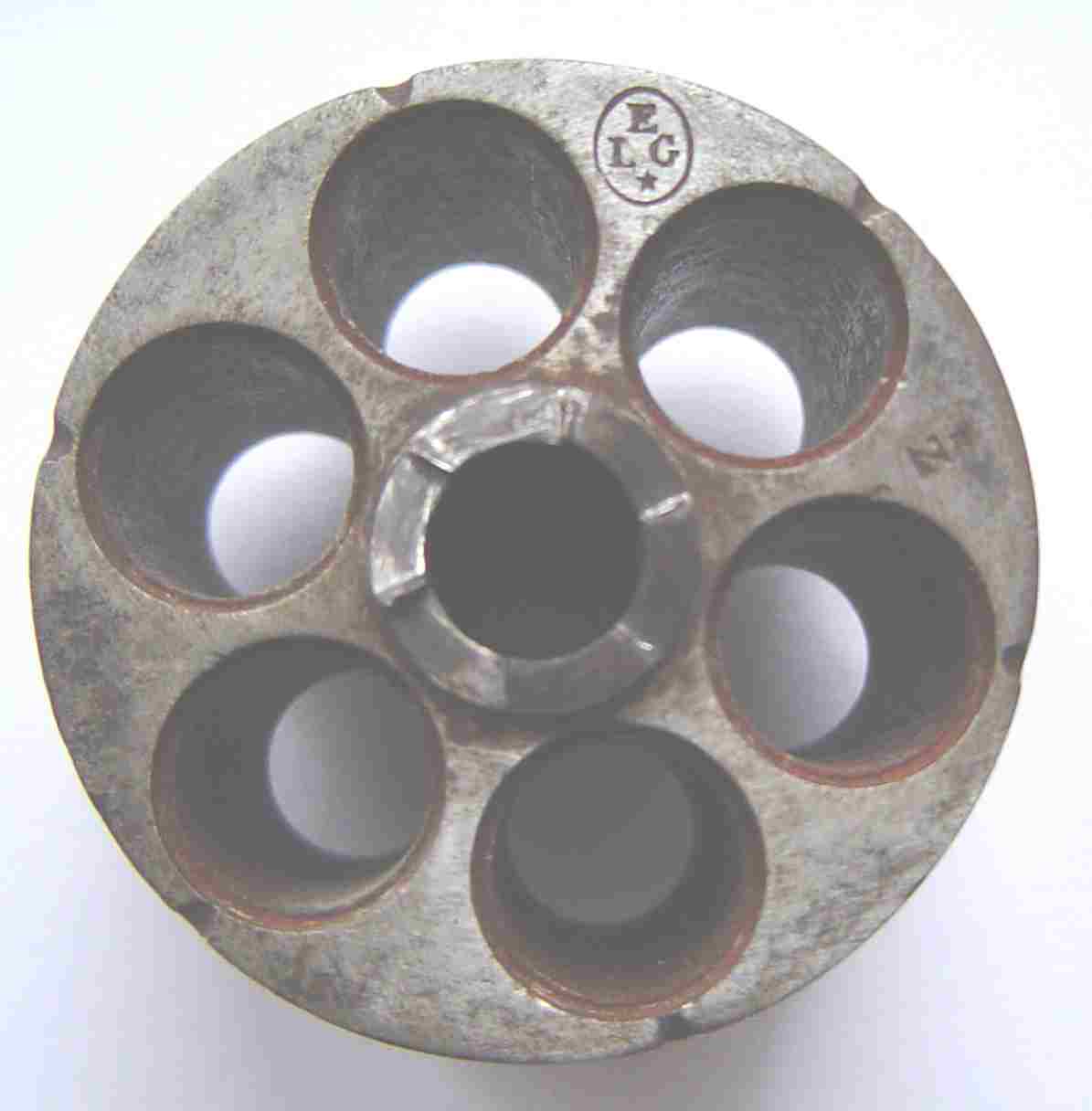

Sur le barillet:





Merci à S.B. pour ces photos.
