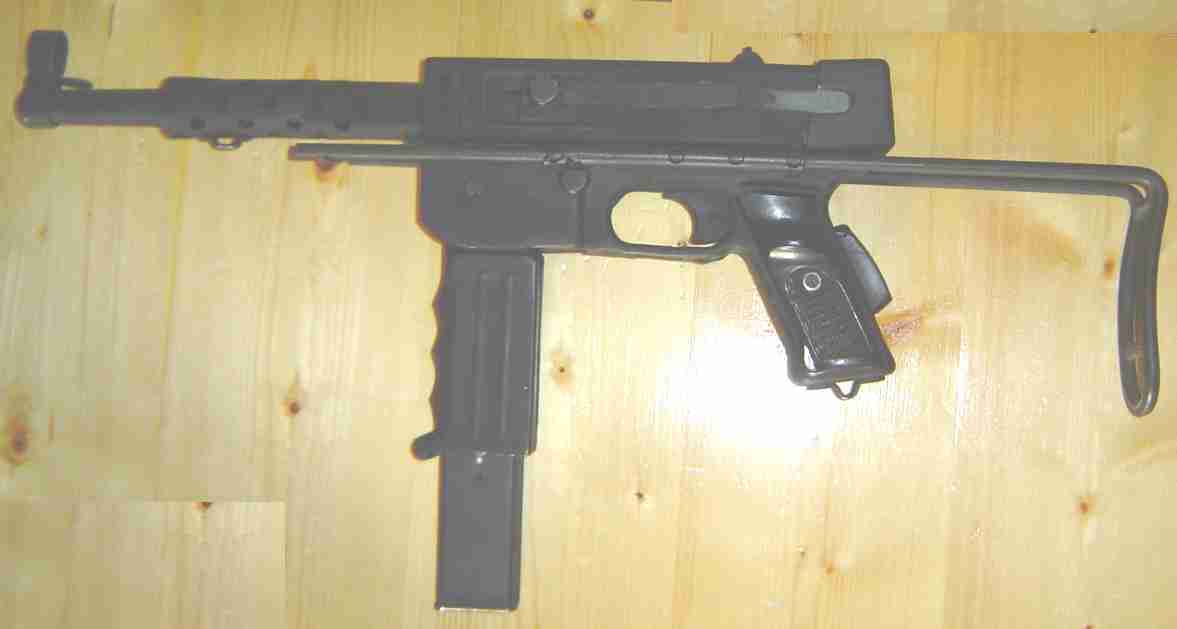

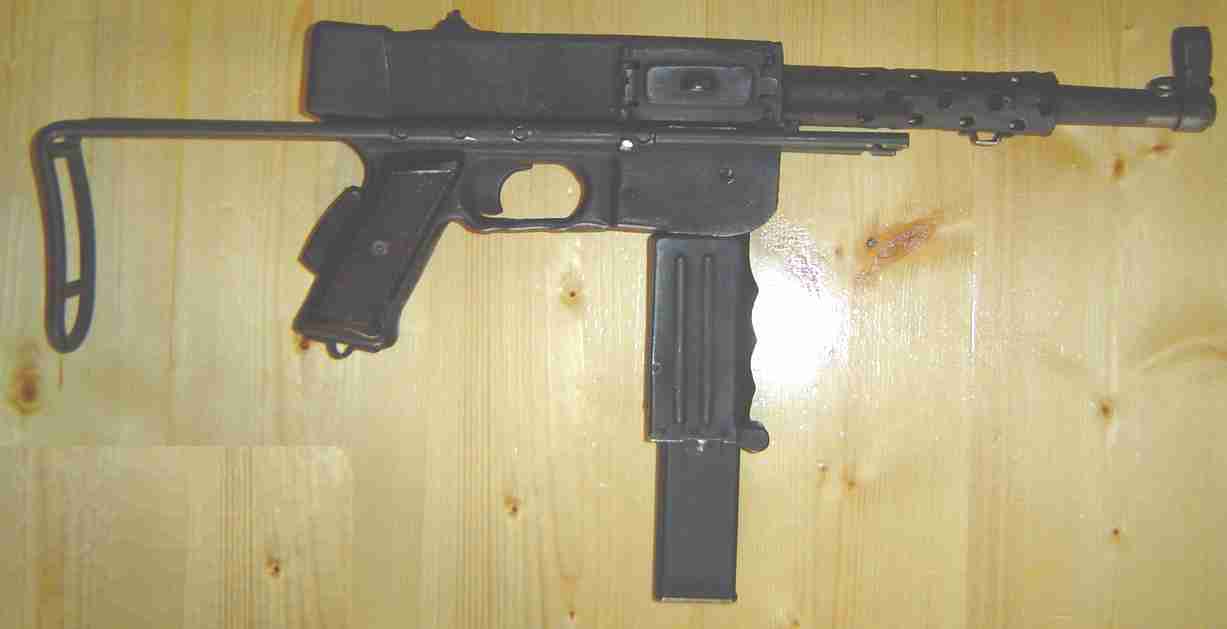

MAT 49

MAT 49

MAT 49



Cliquer ci-dessous pour voir les photos d'un 3 ème type.



Caractéristiques:

Calibre: 9 mm Parabellum.
Munition: 9 x 19
Longueur totale: 0,720 m.
Longueur crosse pliée: 0,460 m.
Longueur du canon: 0,230 m.
Poids sans chargeur: 3,500 kg.
Poids avec chargeur garni: 4,175 kg.
Capacité: 32 cartouches.
Cadence de tir théorique: 600 c/mn.
Pays: France.

Description:

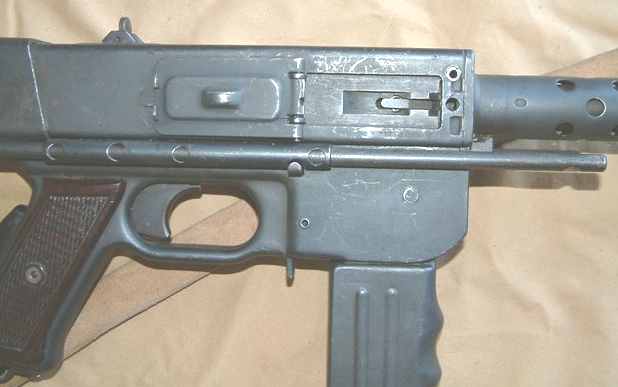

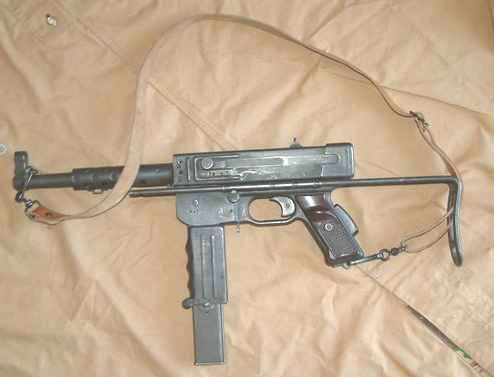

La carcasse est constituée de deux parties symétriques assemblées par soudure. La poignée possède 2 plaquettes plastiques. La boîte de culasse est rectangulaire. Le levier d'armement est à gauche.



A l'avant droite, on trouve la fenêtre d'éjection qui est obturée par un volet à ressort.
Le canon est légèrement tronconique, il possède quatre rayures à gauche au pas de 250 mm. Il est entouré par un refroidisseur perforé.

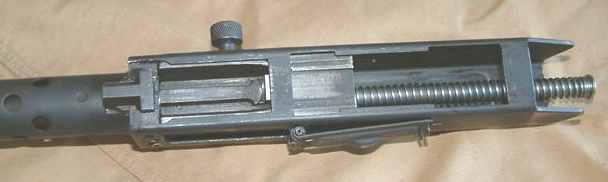

La culasse mobile est faite d'un seul bloc, elle est usinée pour le passage de l'éjecteur situé à droite ainsi que la partie inférieur pour le passage des lèvres du chargeur.

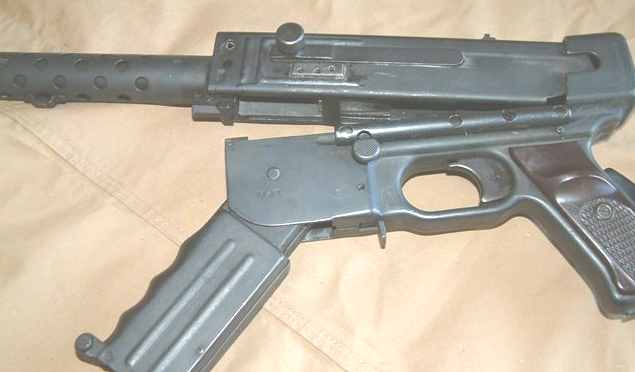

Le couloir d'alimentation est articulé, il comprend 3 positions:
Position de tir: chargeur vertical.



Position de sécurité: chargeur placé à 45°.

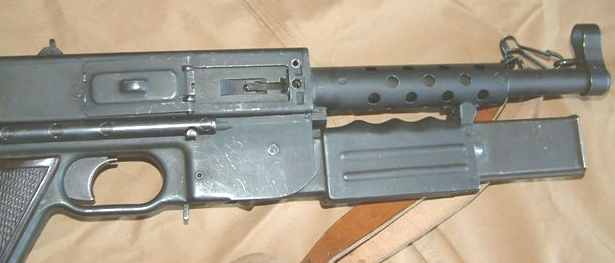

Position de stockage ou de transport: chargeur horizontal.

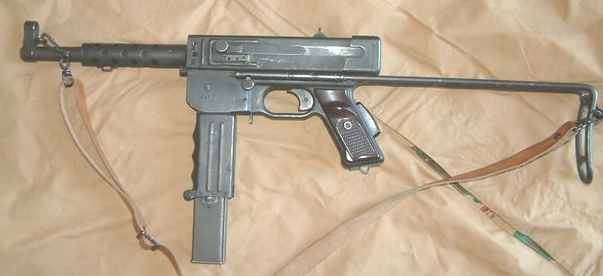

La crosse est en acier, elle coulisse dans des tubes latéraux situés de chaque côté de la carcasse. Elle peut prendre trois positions, transport, intermédiaire et tir.

Les organes de visée sont constitués d'une hausse à équerre basculante graduée pour le tir à 100 et 200 m et d'un guidon sous tunnel.


Modifications:
Avant 1962, l'arme possède une boîte culasse plus courte et une coquille arrière en forme de cube.
A partir de 1962:
La poignée est entièrement réalisée en tôle emboutie.
La frette du canon est fixée à la carcasse par soudure à l'arc au lieu de la soudure par point.
Le levier d'armement est en forme de croc. La modification la plus importante concerne le mécanisme de sécurité qui immobilise la culasse et mécanisme de détente. Les armes portent alors une étoile à cinq branches.

Marquages:
Sur le dessus du boîtier on trouve:

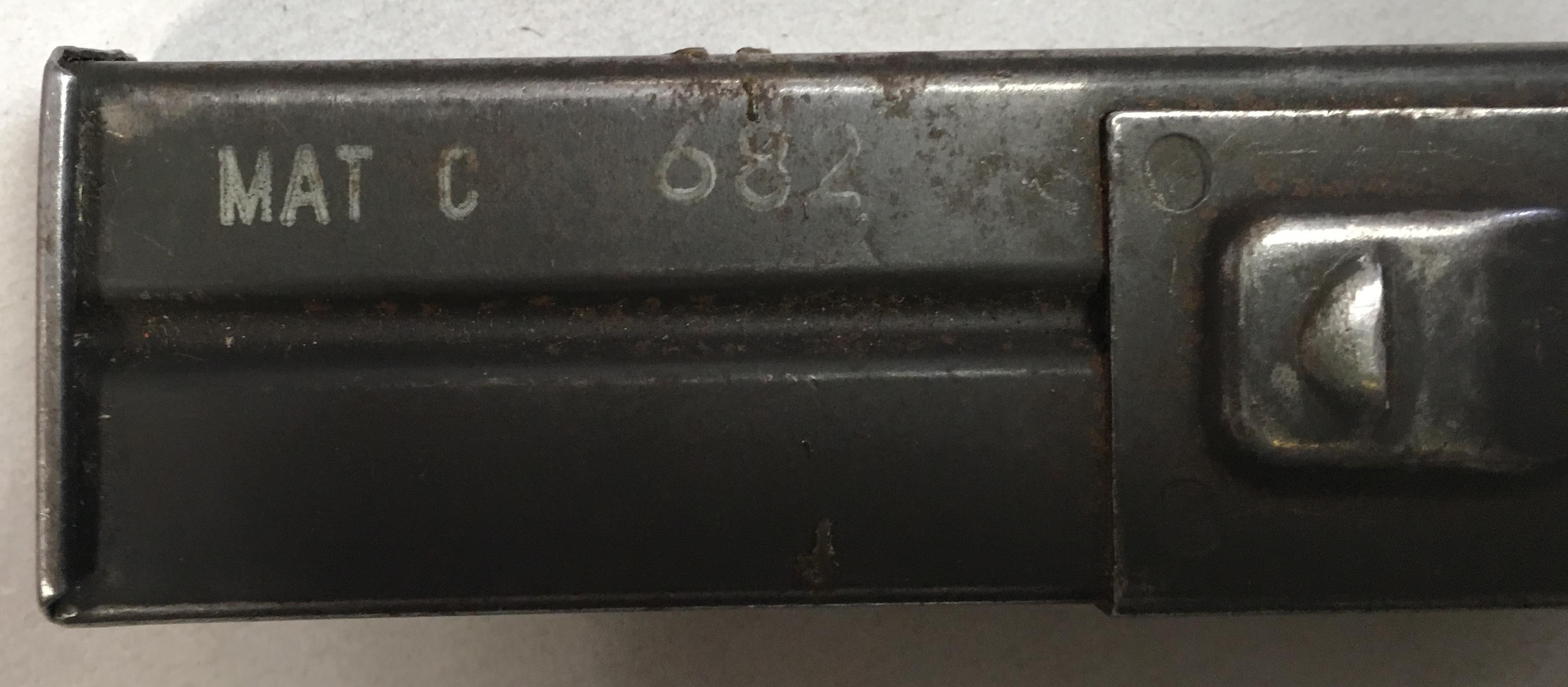

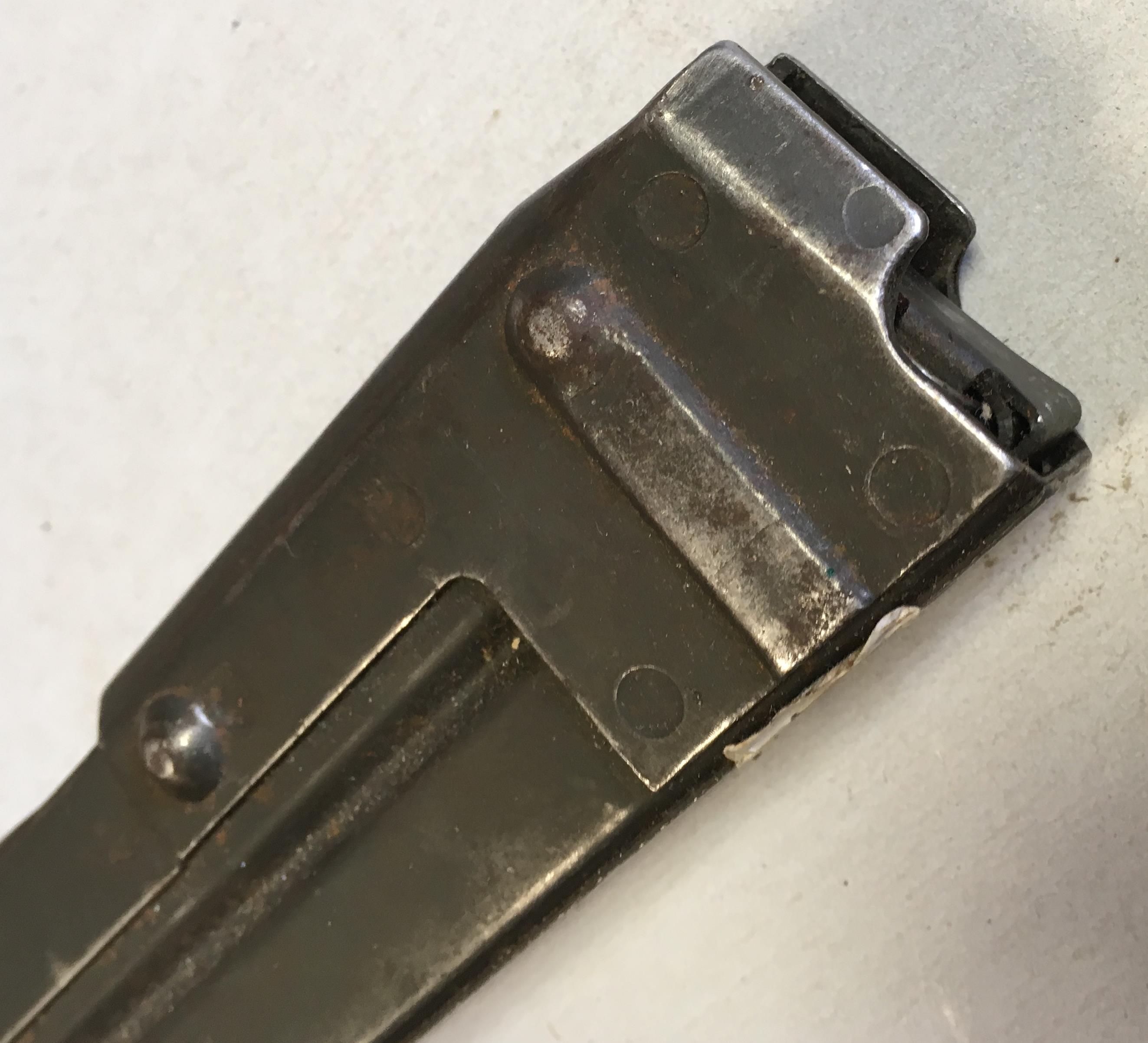

Chargeurs:

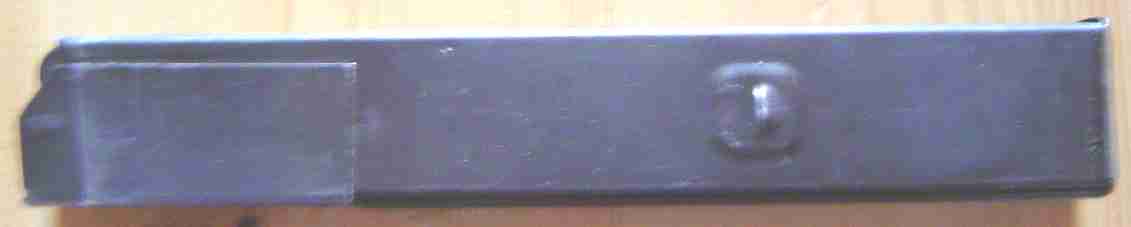

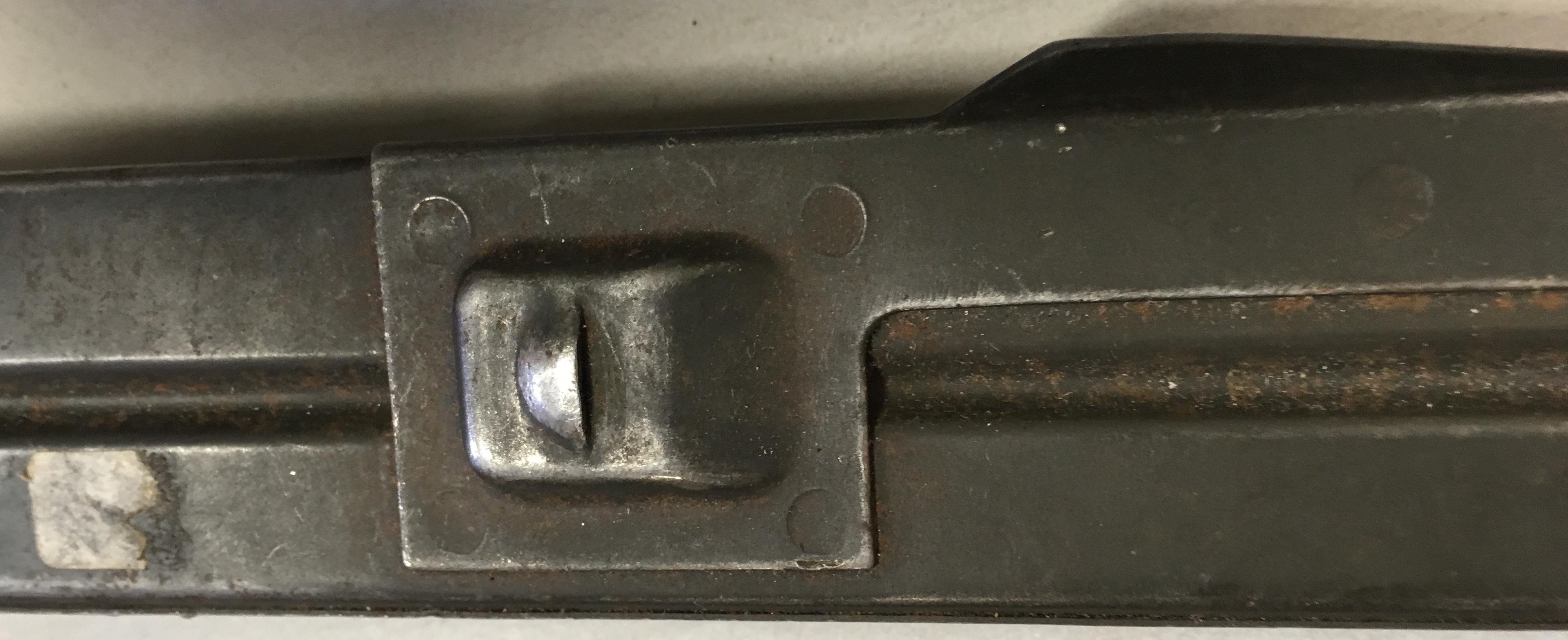

Il existe deux types de chargeur:

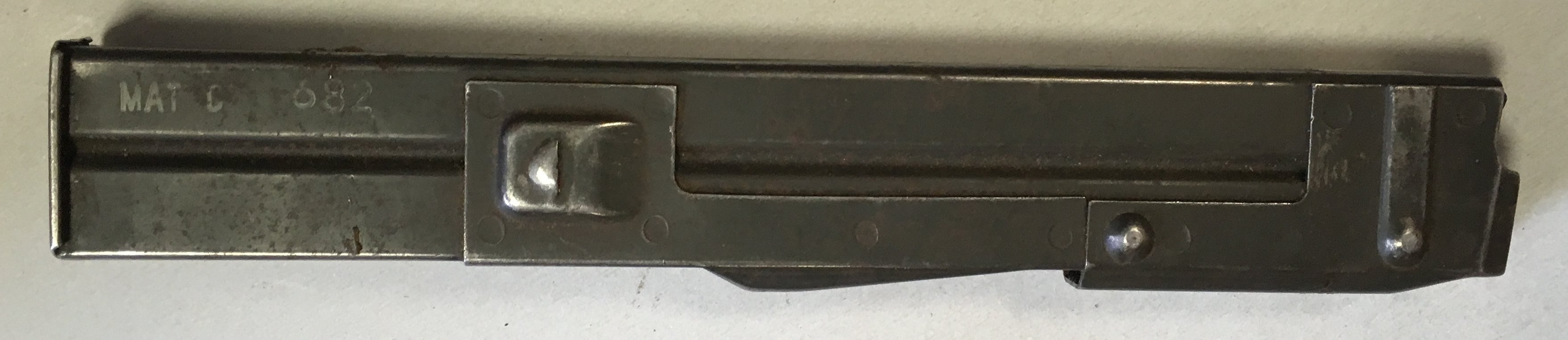

Un modèle à pile imbriqué de 32 cartouches.

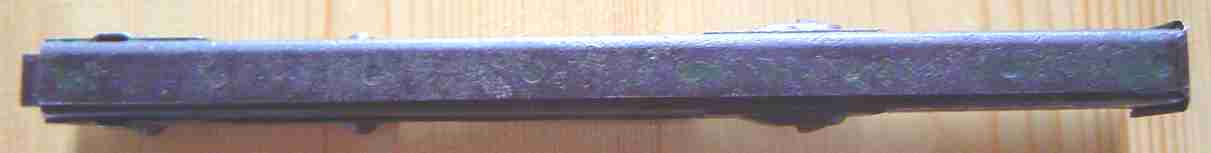

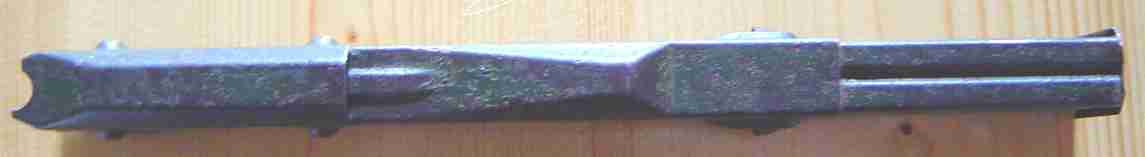

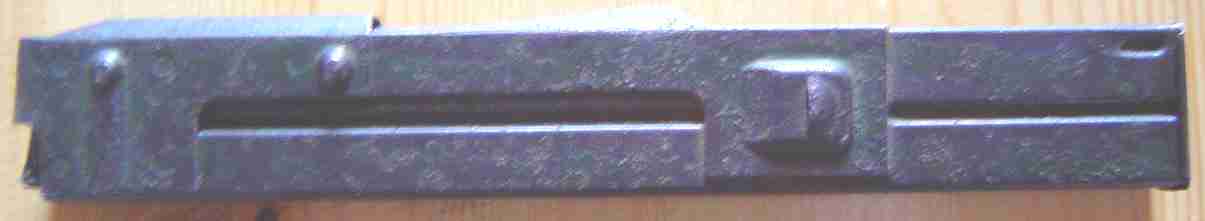

Et un modèle à pile unique de 20 cartouches, il est destiné à être utilisé dans les régions désertiques.

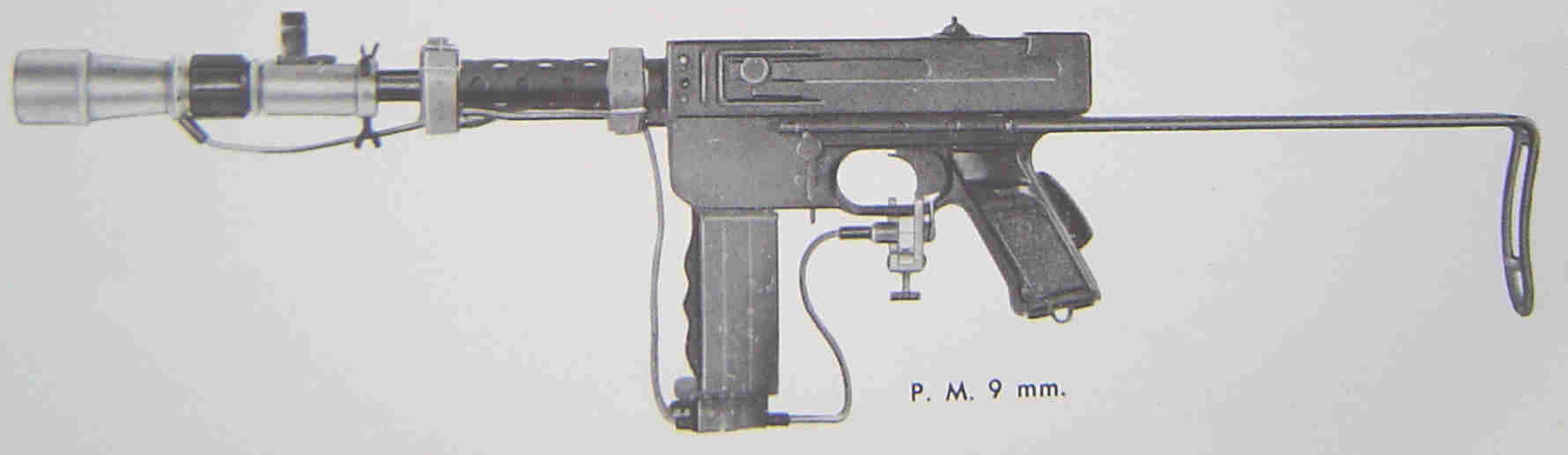

Projecteur lumineux d'instrution Type Campana.

Campana
