Mauser K 98k

Mauser K 98k

Voir le 98 k en détail,
ICI



Caractéristiques:

Calibre: 7,92 mm.
Munition: 8 x 57 JS.
Longueur totale: 1,110 m.
Longueur du canon: 0,600 m.
Poids vide: 3,800 kg.
Capacité: 5 cartouches.
Pays: Allemagne.

Description:
La crosse est d'une seule pièce en bois massif ou lamellé-collé, un garde-main recouvre le canon sur une partie de sa longueur.

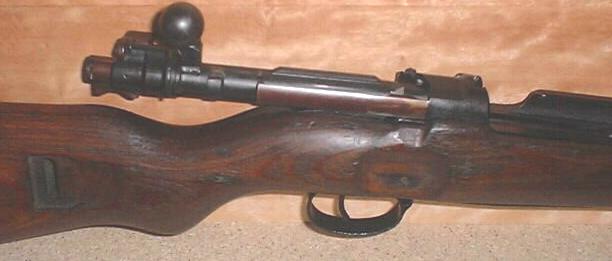

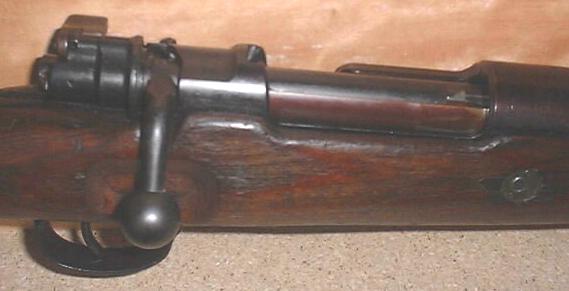

La culasse est coudée.

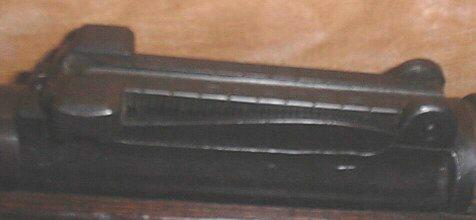

Les organes de visée se composent d'un guidon sous tunnel et d'une hausse tangentielle graduée de 100 à 2 000 m.

L'arme est bronzée au début de la guerre puis phosphatée.

Il y a deux garnitures, une grenadière et un embouchoir, il y à d'origine aussi un élément de baguette de nettoyage (un tiers). La crosse comporte une plaque de couche en acier, une encoche servant à fixer la bretelle et de chaque côté une rondelle percée d'un trou transversal servant pour le démontage du bouchon de culasse.

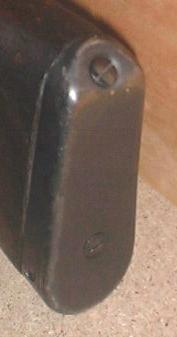

Le modèle le plus répandu est celui avec une plaque de couche en tôle emboutie coiffant la crosse.

Les modifications:
A la fin de la guerre en vue de réduire les coûts de fabrications et le temps de fabrication, il est procédé a quelques modifications, sans toutefois modifier le fonctionnent de l'arme.

Canon brut de tournage, sans polissage.

Les rondelles de crosse laissent la place à un trou dans le sabot de crosse.

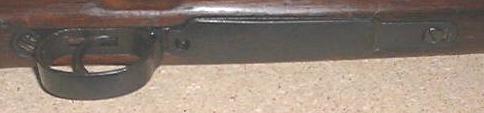

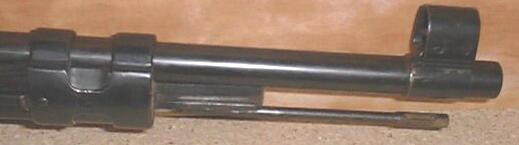

Le pontet, la plaque de fond de magasin, l'élévateur, la grenadière et l'embouchoir sont en tôle emboutie. On distingue deux sortes d'embouchoir, un lisse et un nervuré.

On supprime la double visserie du pontet, les barrettes à ressort, l'embouchoir et la grenadière sont directement vissés.

Absence de tenon de baïonnette et de baguette.

La finition est phosphatée.

Dans de rare cas, suppression de la hausse pour un cran de mire fixe.

Entre 1934 et 1945, il fut fabriqué plus 15 millions de 98k.

Marquages:
Le numéro de série se trouve sur le côté gauche du tonnerre, et sur la culasse, les deux derniers chiffres sur toutes les pièces métalliques.
Sur le tonnerre, on trouve le nom ou le code du fabricant et l'année de fabrication.

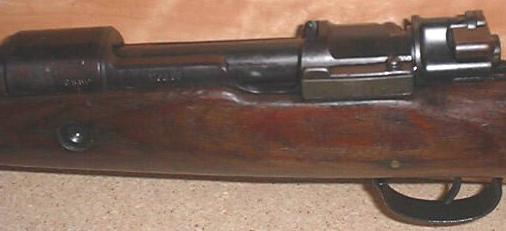

Sur le côté gauche du boîtier culasse le modèle de l'arme.

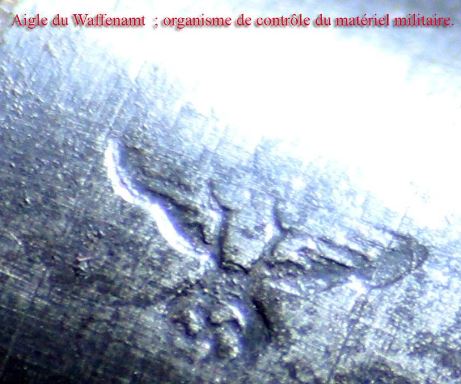

On trouve également le poinçon du Waffenamt sur de nombreuses pièces.

La numérotation des kar 98k s'effectue par bloc allant de 01 à 9999, une fois le bloc terminé, on repartait à 01 en y ajoutant une lettre minuscule a puis b puis c ect.......
Le système repartant à zéro a chaque année civile.
Mauser utilisa des numéros a 5 chiffres à partir de 1943.

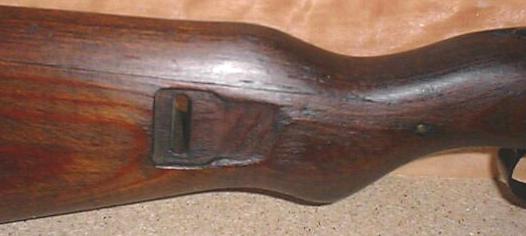

Sur la crosse, sur le coté droit, poinçon de contrôle (aigle) et dessous la marque d'attribution, H (Heer), L (Luftwaffe), M (Kriegsmarine). Le marquage étant peu profond, il se trouve effacé au fil du temps.
Ce marquage de crosse disparaît avec l'apparition des fabrications de guerre.

Identification des codes fabricants.
1934
1935
1936
1937
1938
1939
1940
1941
1942
1943
1944
1945
Mauser-Werke A.G.
Oberndorf a/N.
S/42K
S/42G
S/42
s/42
S/42
42
42
42
byf
byf
byf
byf
byf
svw45
svw MB
J.P. Sauer & Sohn.
Suhl.
S/147K
S/147G
S/147
S/147
S/147
147
147
147
ce
ce
ce
ce
-----
Mauser-Werke A.G.
Berlin-Borsigwalde.
-----
S/243G
S/243
243
S/243
243
243
S/243
ar
ar
ar
ar
-----
"Erma" Geipel Gmbh
Waffenfabrick, Erfurt.
-----
S/27G
S/27
S/27
S/27
27
27
27
-----
-----
-----
-----
-----
Feinmechanische
Werke Gmbh, Erfurt.
-----
-----
-----
-----
-----
-----
ax
ax
-----
-----
-----
-----
Berlin-Lubecker
Mashinenfabriken,
Lubeck.
-----
-----
S/237
S/237
S/237
237
237
237
duv
duv
duv
duv
-----
-----
Berlin-Suhler Waffen
und Fahrzeugwerke,
Berlin.
-----
-----
-----
BSW (*)
BSW
BSW
-----
-----
-----
-----
-----
-----
Gustloff-Werke.
-----
-----
-----
-----
-----
337
337
bcd
bcd
bcd
bcd
bcd
Steyr-Daimler-Puch
A.G. Werke Steyr.
-----
-----
-----
-----
-----
-----
660
bnz
bnz
bnz
bnz
bnz
bnz

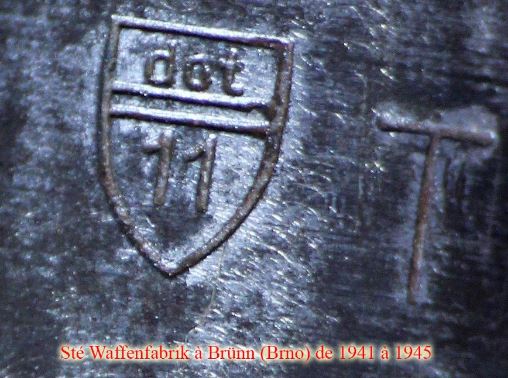

Waffenwerke Brünn
A.G. Werk Brünn.
-----
-----
-----
-----
-----
-----
-----
dot
dot
dot
dot
dot
swp45
Waffenwerke Brünn
A.G. Werk Povaska
Bystrica.
-----
-----
-----
-----
-----
-----
dou
dou
dou
dou
dou
dou


* BSW n'est pas un code mais le sigle de la fabrique.

Origine des photos des marquages: www.nolasco.fr

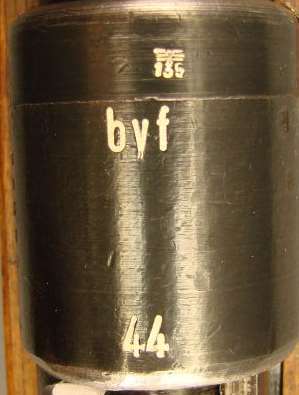

Mauser-Werke A.G.


J.P. Sauer & Sohn. Suhl.


"Erma" Geipel Gmbh Waffenfabrick, Erfurt.

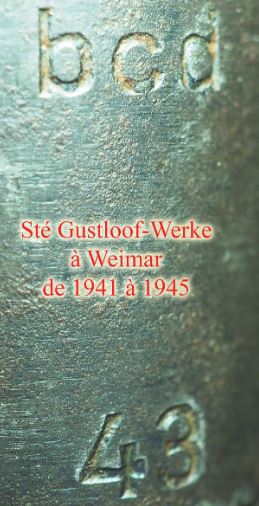

Gustloff-Werke.


Steyr-Daimler-Puch A.G.Werke Steyr.


Berlin-Lubecker Mashinenfabriken,Lubeck.


J.P. Sauer & Sohn. Suhl.


Waffenwerke Brünn A.G. Werk Brünn.


Waffenwerke Brünn
A.G. Werk PovaskaBystrica.

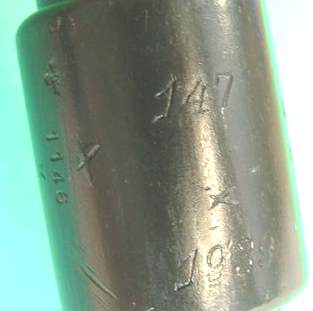

Un superbe marquage SS. J.P. Sauer & Sohn, Suhl.
