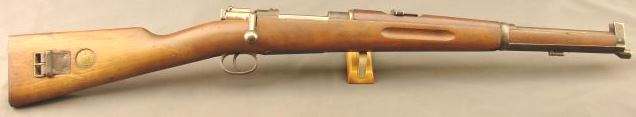

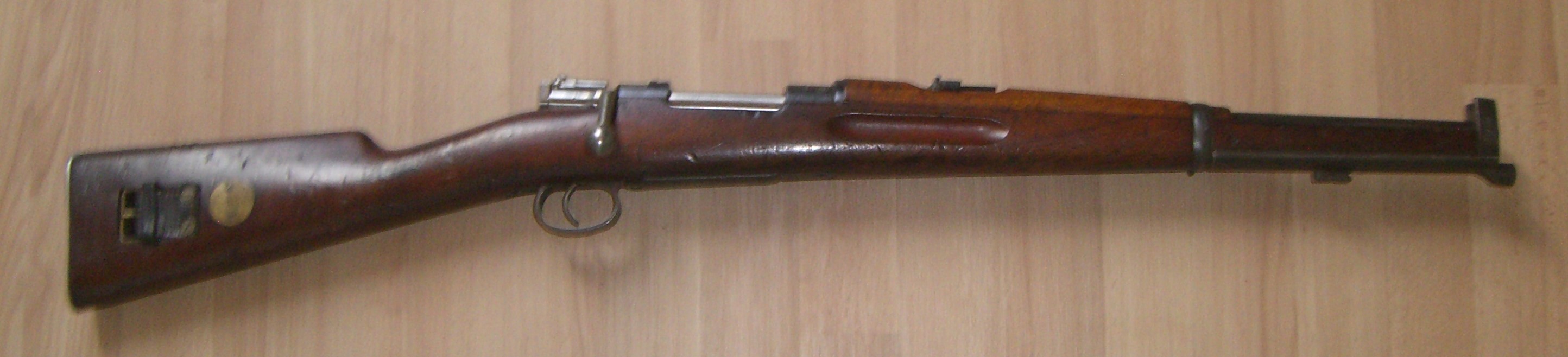

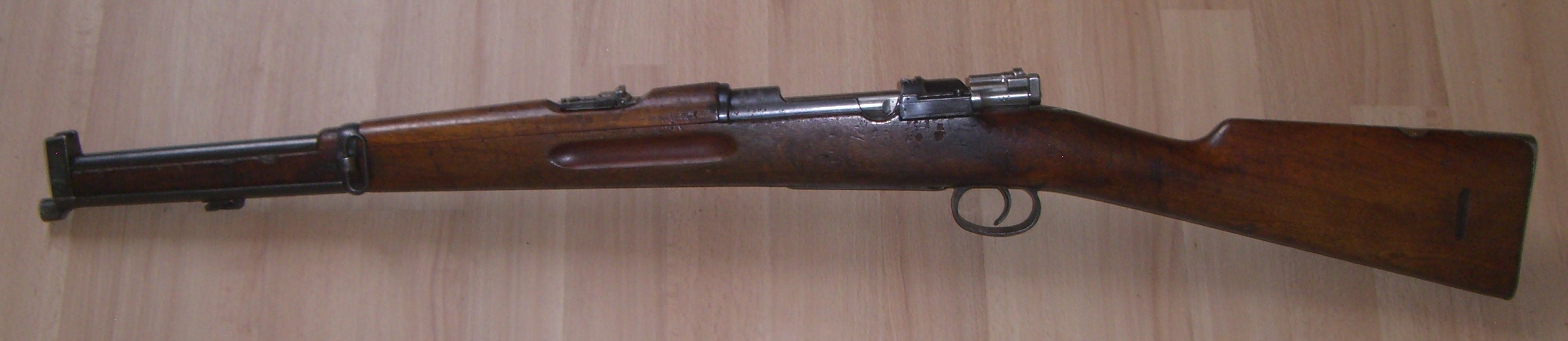

Mauser m/94-14 (mousqueton)

Mauser m/94-14 (mousqueton)

Mauser m/94-14 (mousqueton)
Photos: origine Internet


Caractéristiques:

Calibre:
6,5 mm.
Munition: 6,5 x 55.
Longueur totale: 0,918 m.
Longueur du canon: 0,450 m.
Longueur avec baïonnette: 1,245 m.
Poids vide: 3,530 kg.
Capacité du magasin: 5 cartouches.
Pays: Suède.

Description:

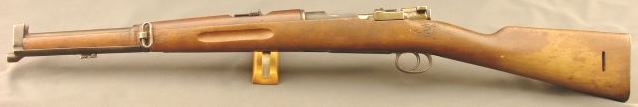

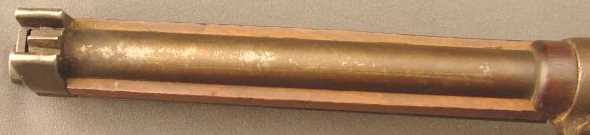

La monture est d'une seule pièce à crosse anglaise. Le fût se prolonge jusqu'à la bouche du canon auquel il est maintenu par une grenadière et un embouchoir.

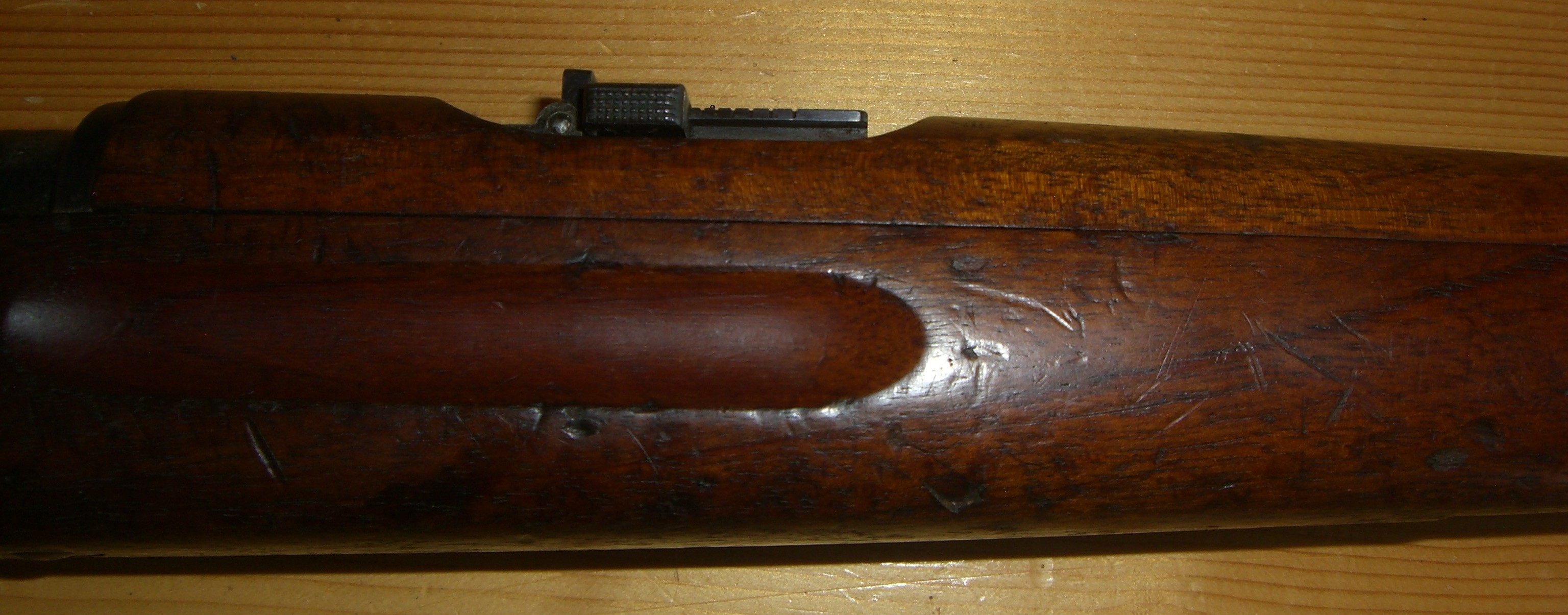

Un garde-main encadrant la hausse recouvre le canon sur les deux-tiers de sa longueur.

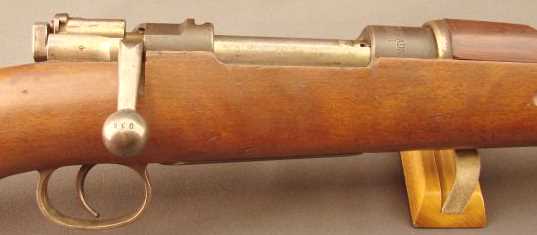

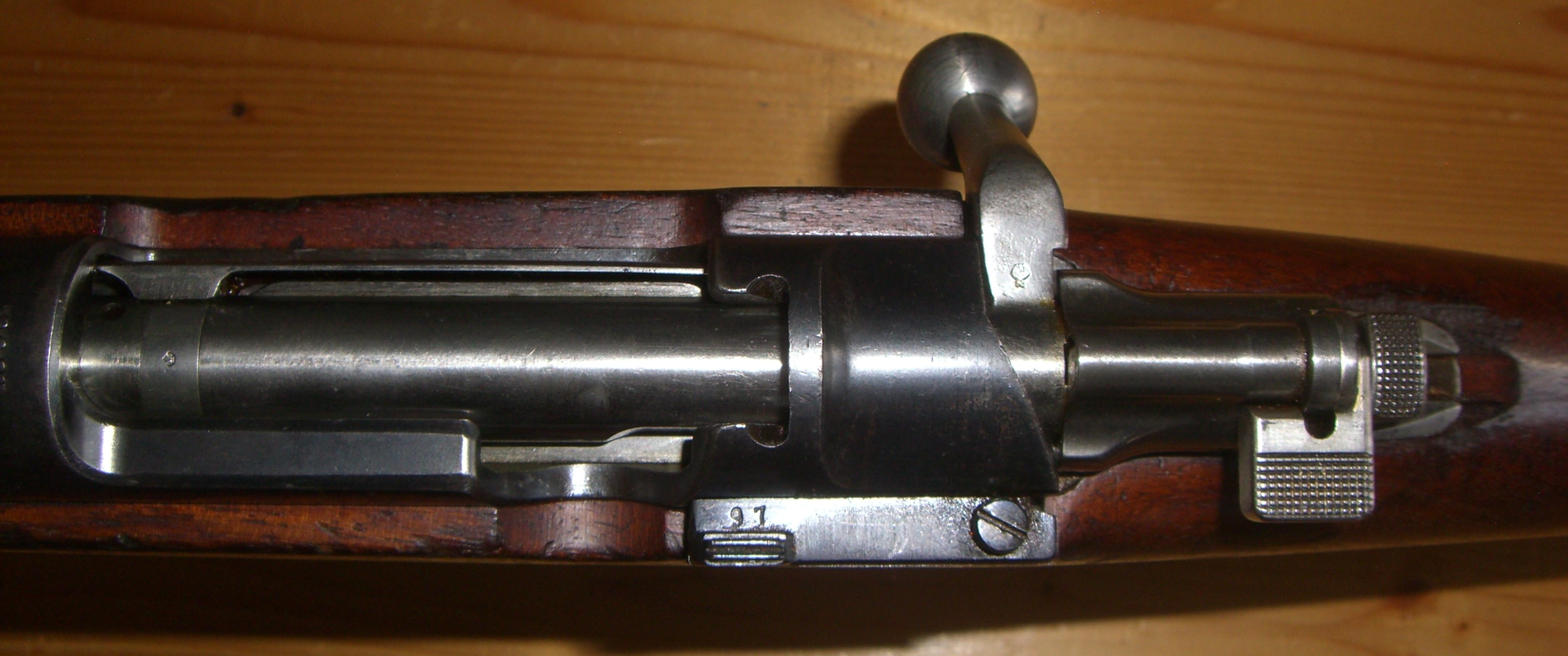

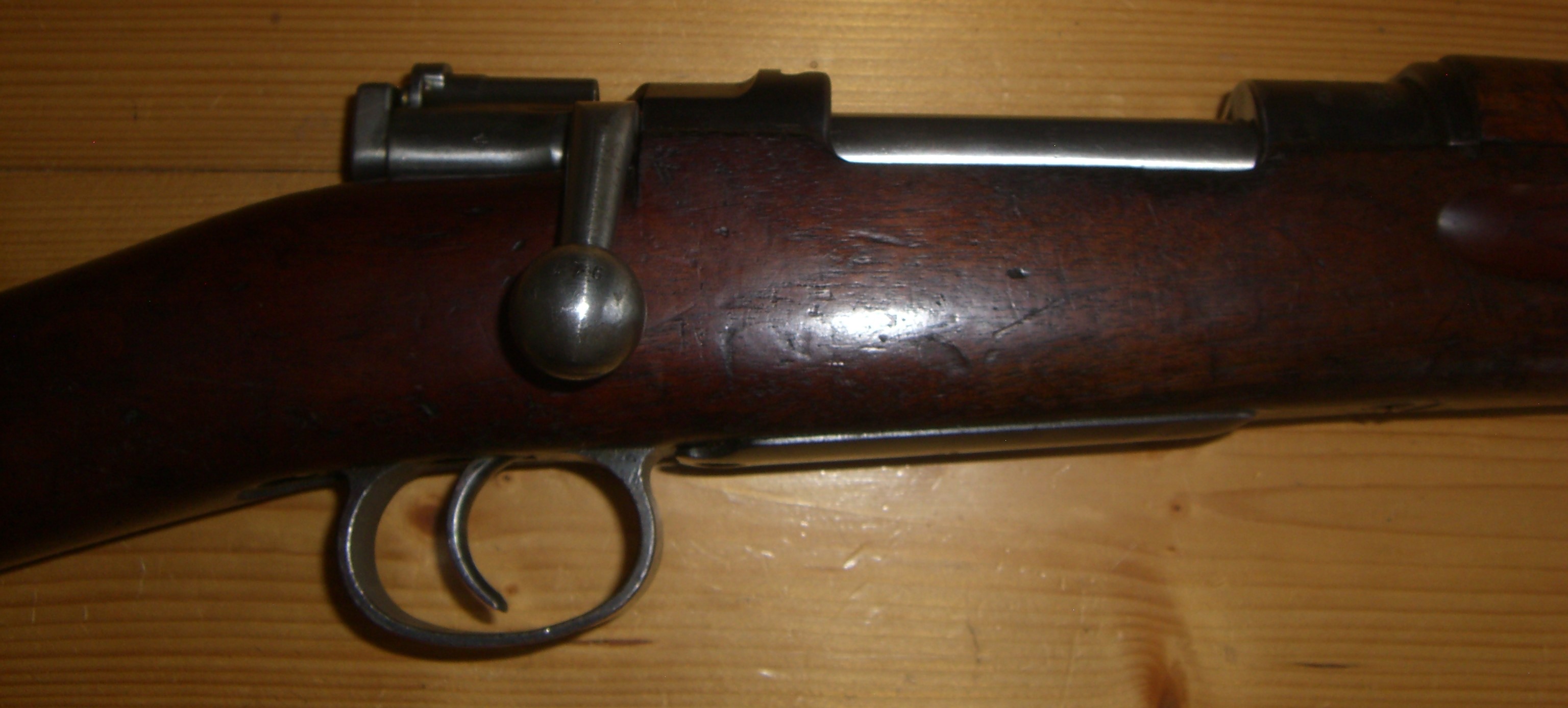

Le levier d'armement est coudé, le verrouillage s'effectue par deux tenons placés en tête. L'extracteur est non rotatif, il est solidaire d'une bague traversée par le verrou.



Le levier de sécurité est de type drapeau, vers la gauche, il permet le tir, à droite, il bloque la culasse et interdit la percussion.

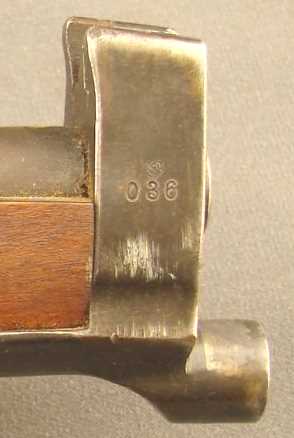

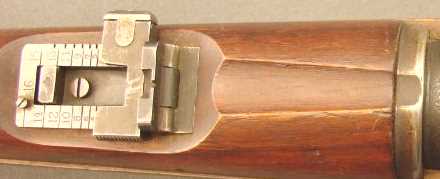

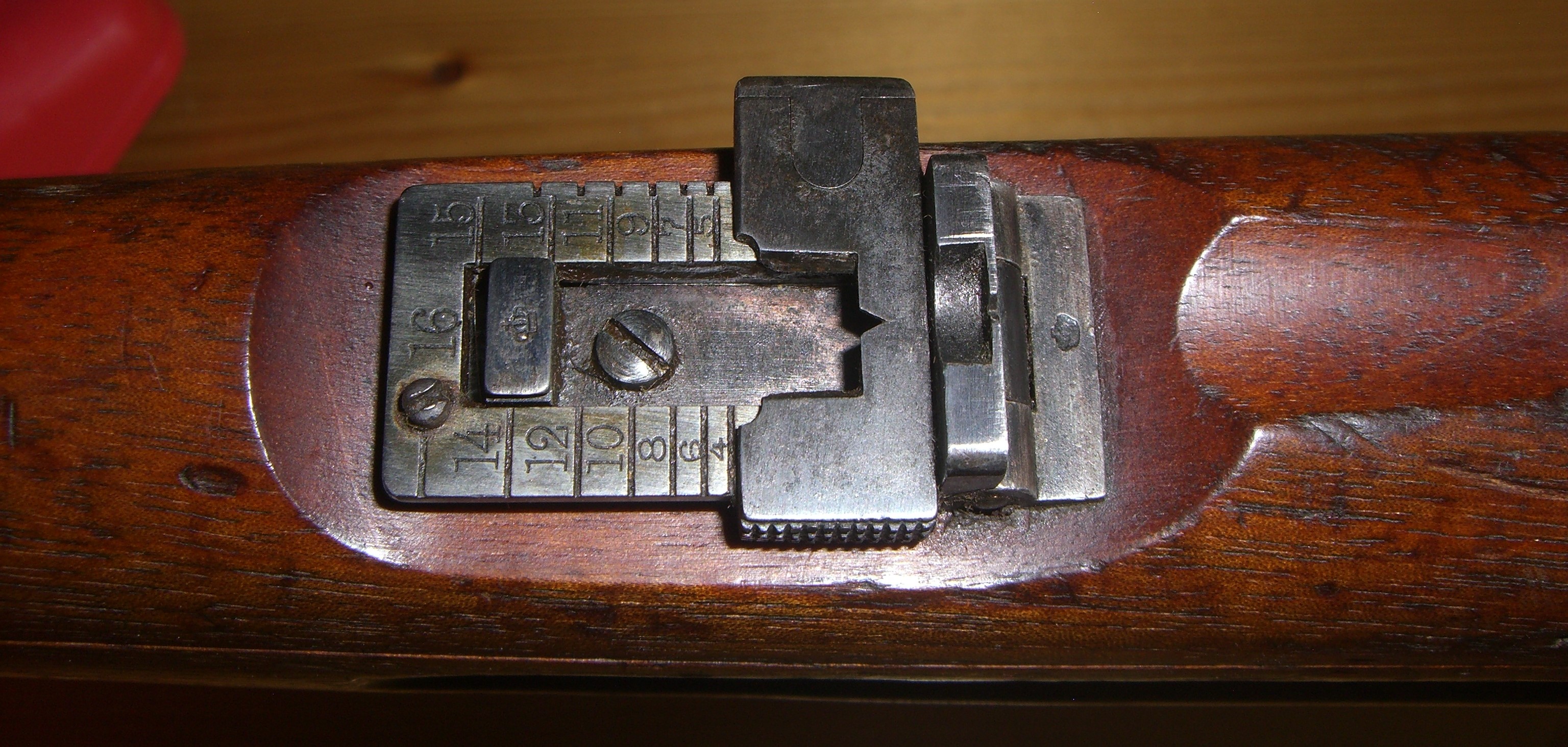

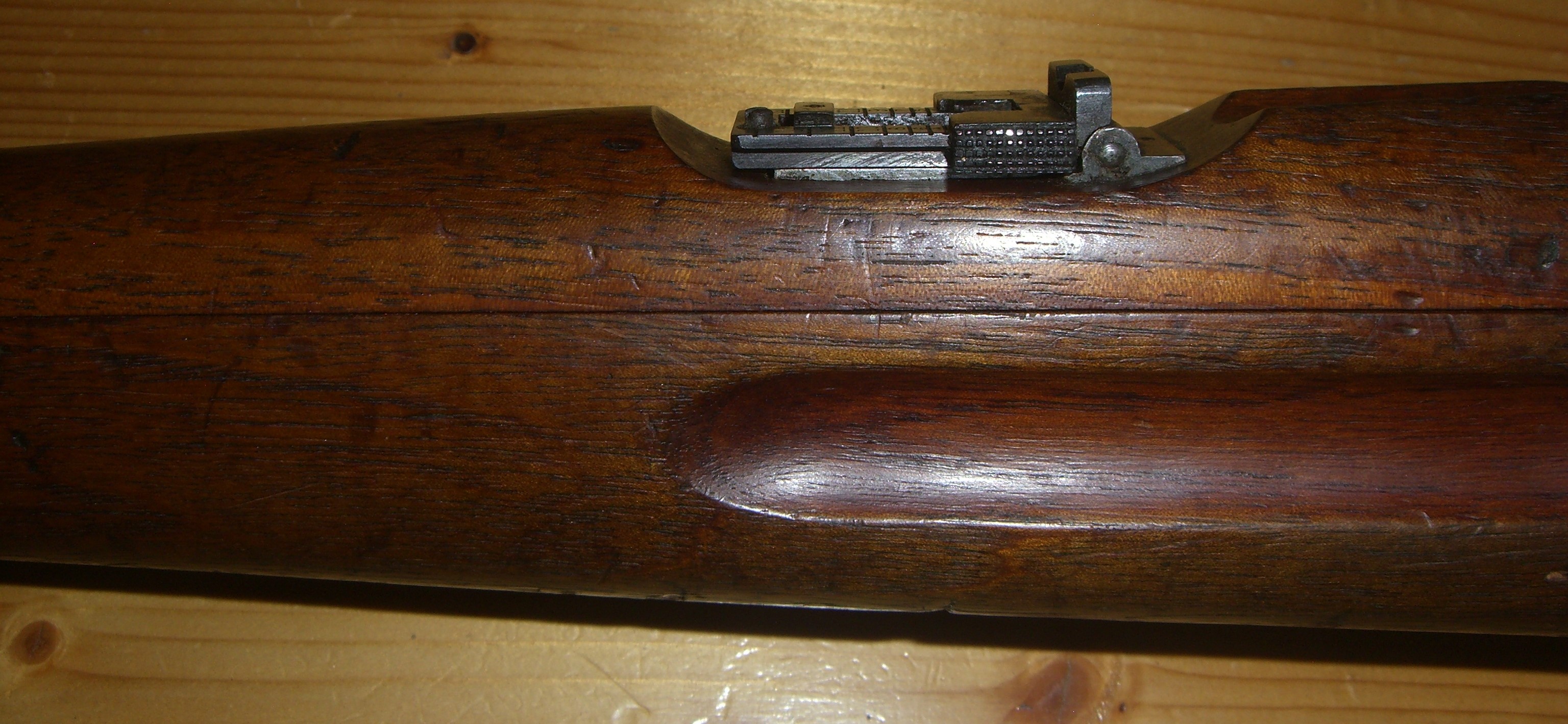

Les organes de visée sont constitués d'un guidon protégé par deux oreilles solidaire de l'embouchoir et d'une hausse à curseur et planchette (400-1 600m).

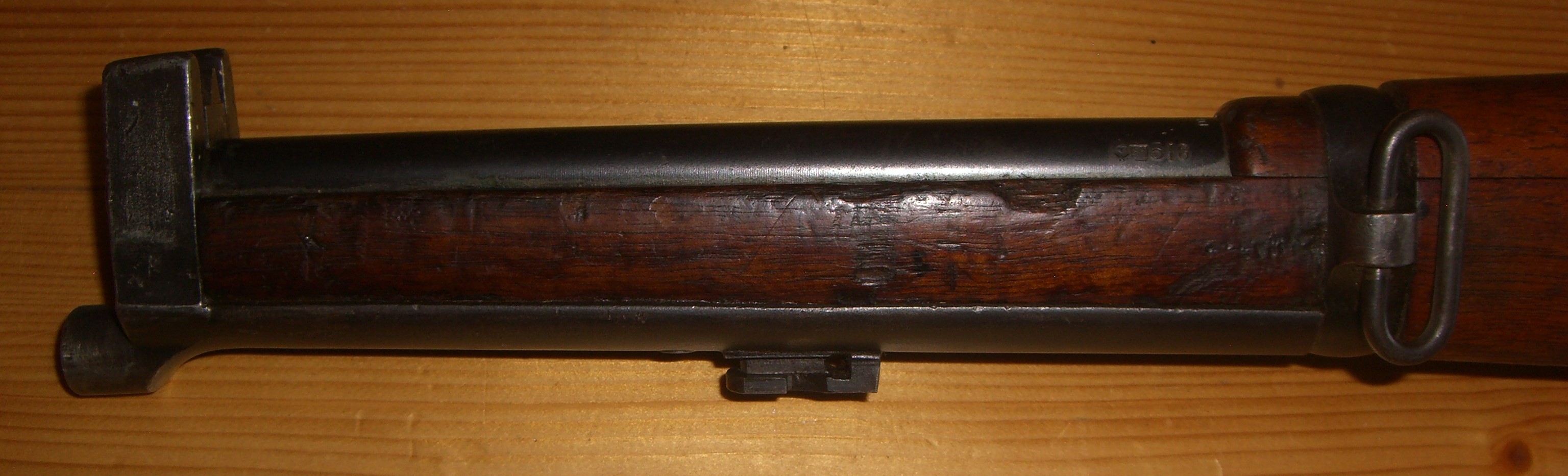

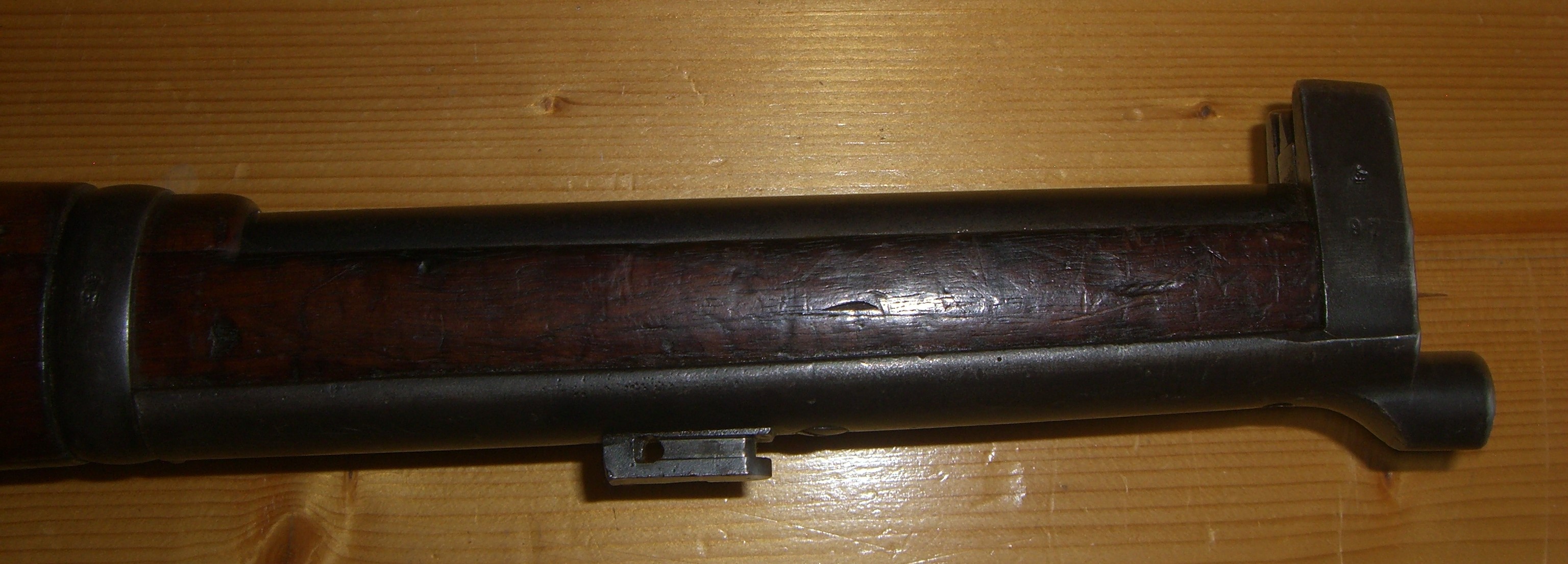

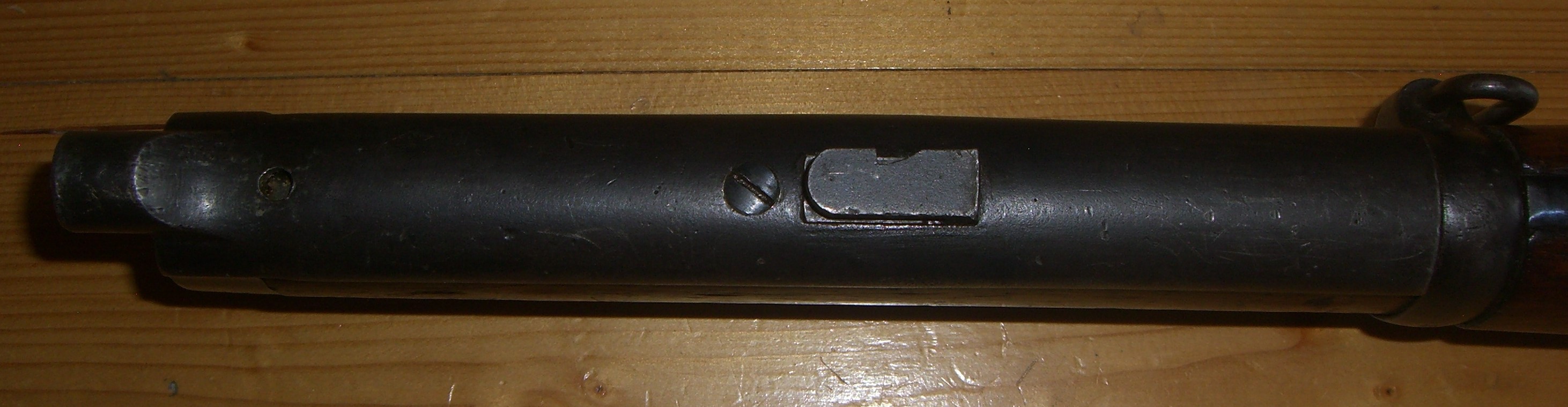

Le modèle 94-14 se différencie du 94 par une modification lui permettant de recevoir une baïonnette. A cet effet, on ajoute une languette métallique portant un téton et un tenon sous le fût entre la grenadière et l'embouchoir.



Constructeurs:
Waffenfabrik Mauser A.G. Oberndorf, Allemagne.
Carl Gustav Stads Gevärsfaktori, Eskiltuna.
Husqvarna Vapenfabriks A.B. Husqvarna.

Marquages:

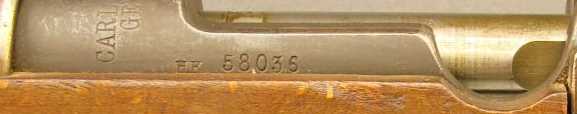

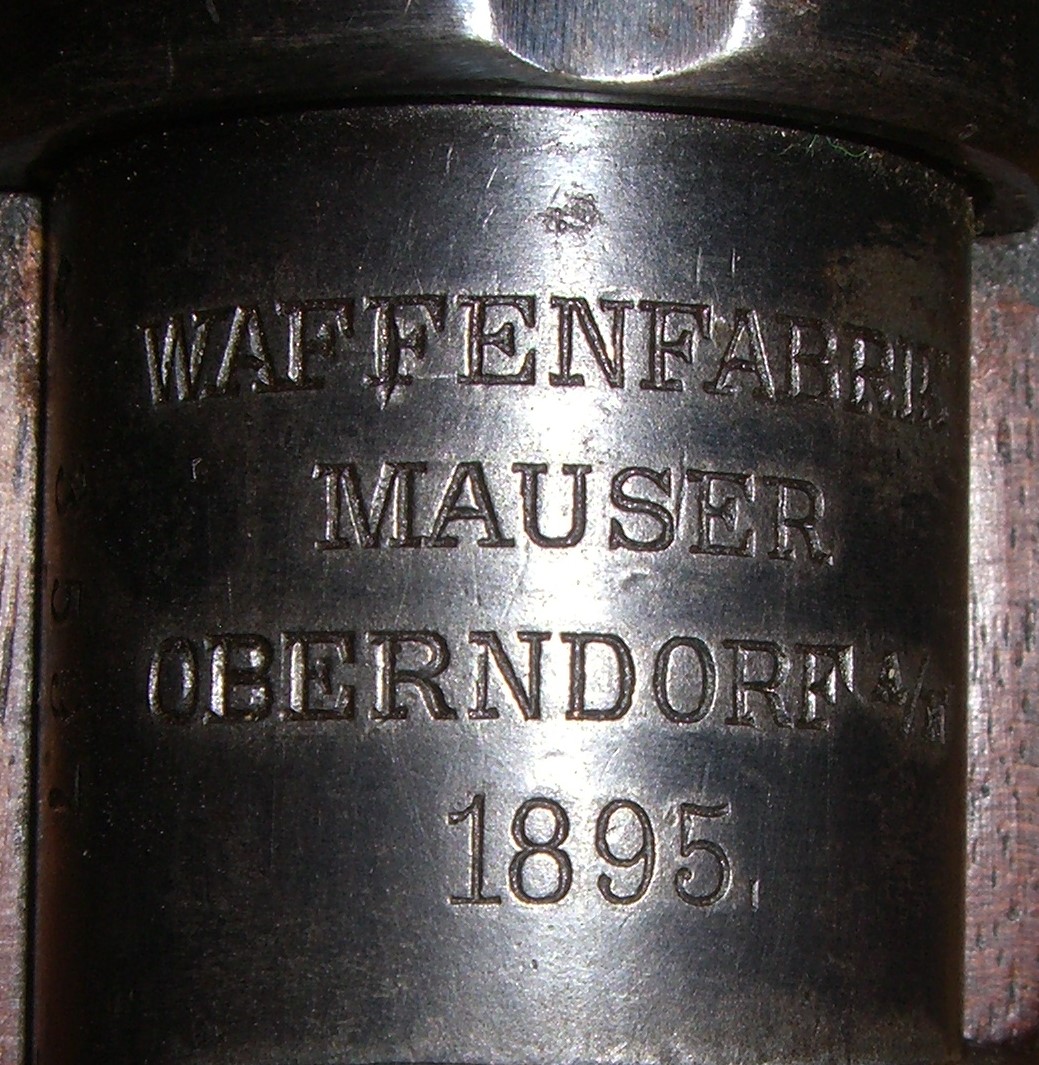

Sur le tonnerre on trouve:

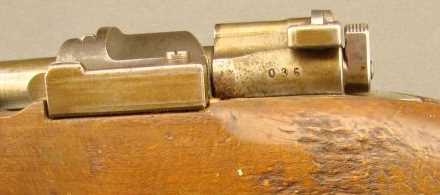

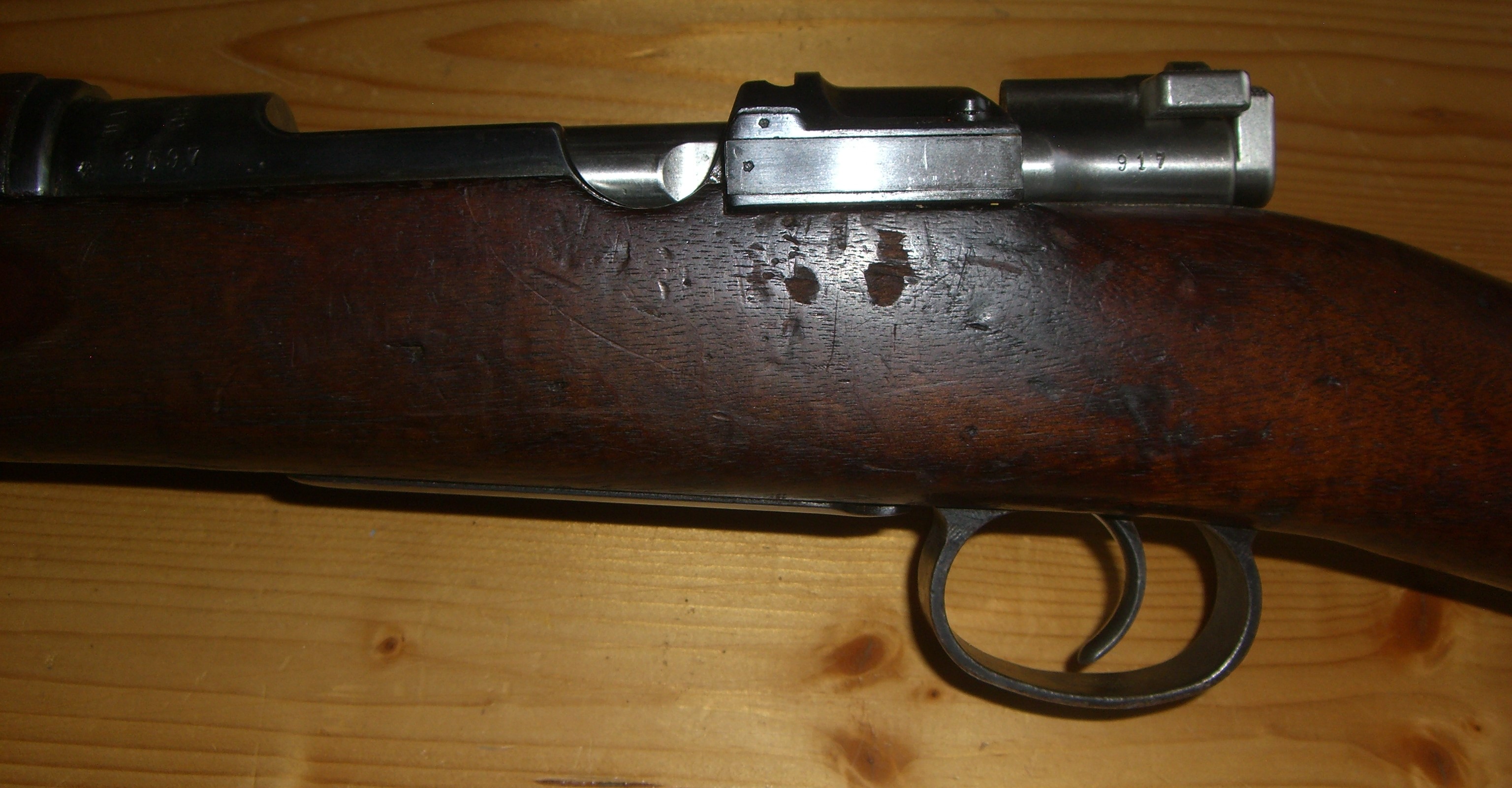

Sur le côté gauche du boîtier:

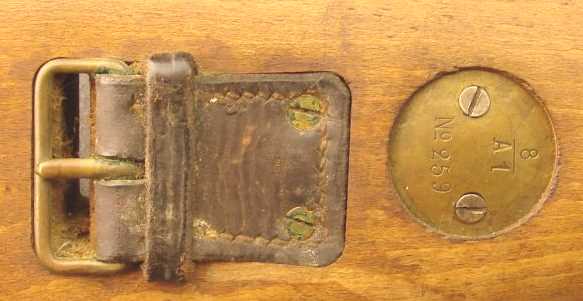

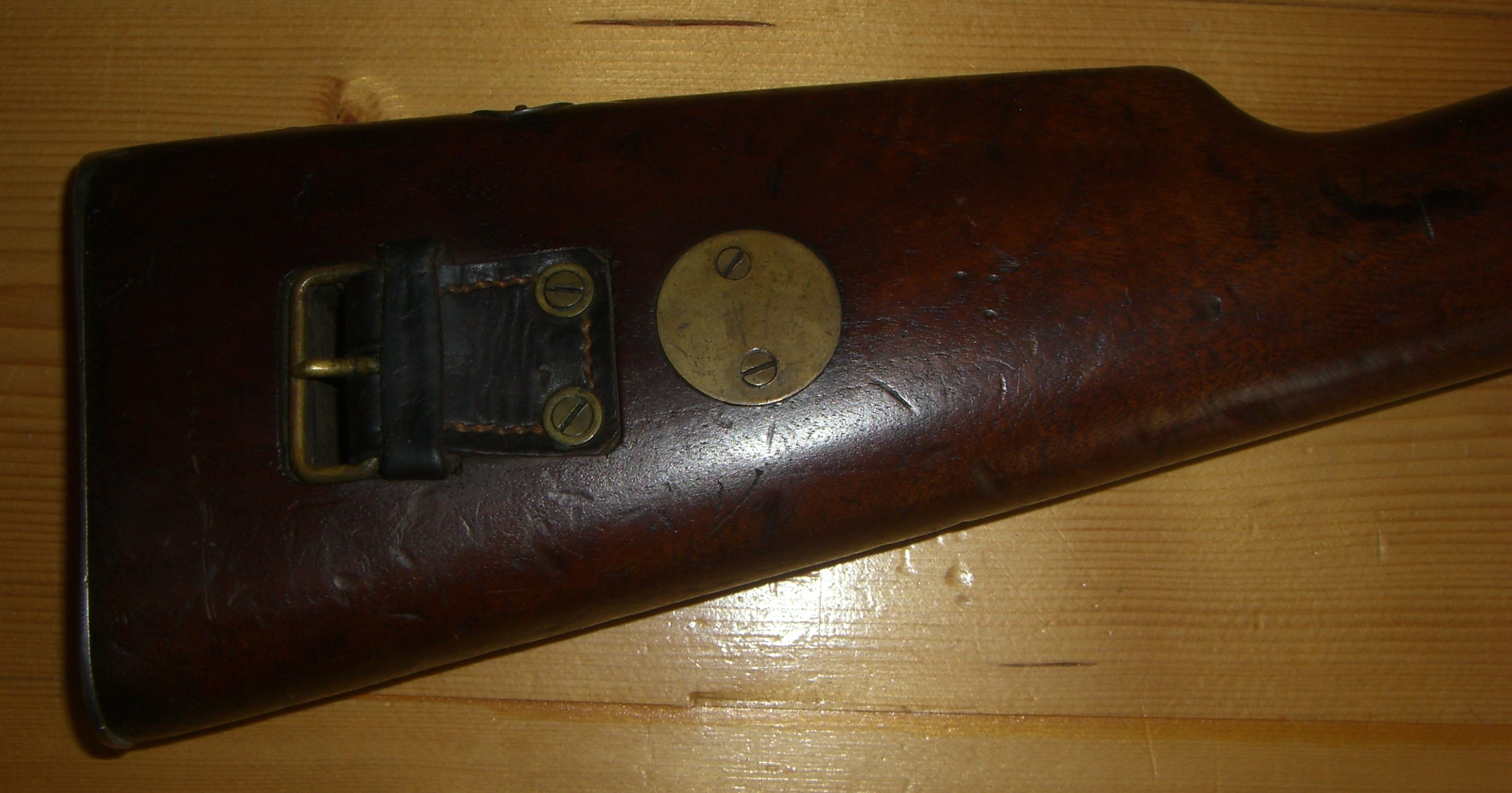

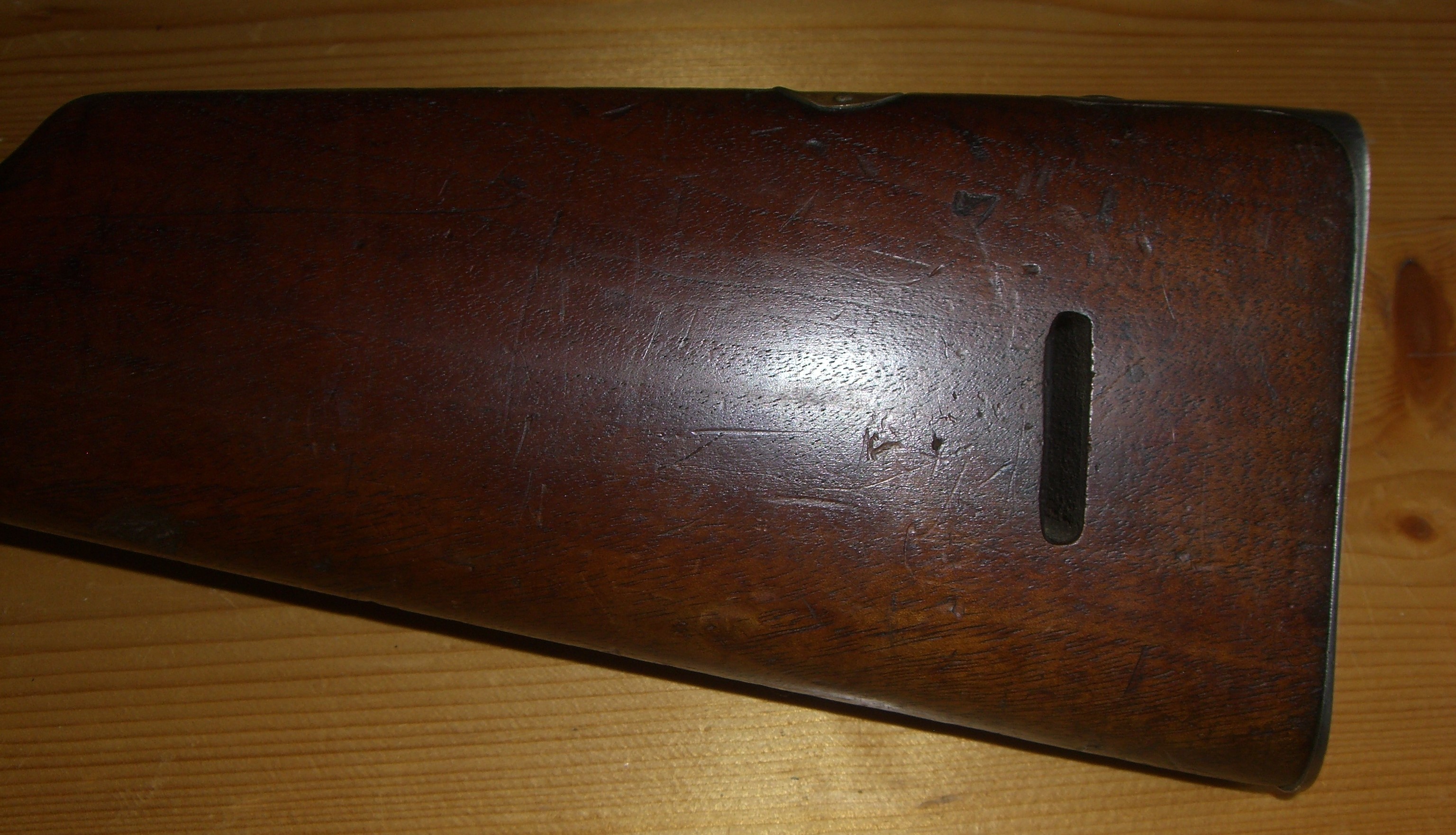

Sur la crosse:
