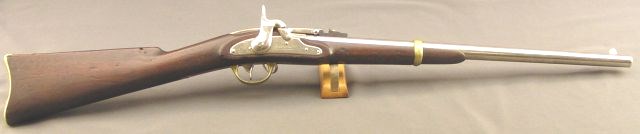

Caractéristiques:
Calibre: .54
Longueur totale: 0,945 m.
Longueur du canon: 0,508 m.
Poids: 2,950 g.
Capacité: 1 coup.
Pays: U.S.A.
Description:
Le canon de section ronde est lié à la monture par une seule bande de laiton. La crosse en noyer porte des garnitures laiton et un anneau de suspension
monté sur une petite tringle.

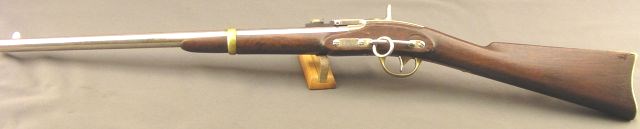

La tringle est placée à gauche de la crosse, fixée sur deux pièces métalliques vissées sur la monture.

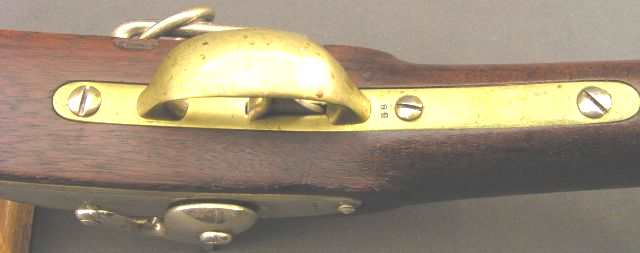

Un patchbox en laiton est placé sur la droite de la crosse sur les armes du 1er type. En 1863, sur le 2ème type, le patchbox disparaît et le système de fermeture du levier de culasse
est modifié.
Les petits boutons ronds placés de part et d'autre du levier sont remplacés par un verrou plus large en forme de raquette.

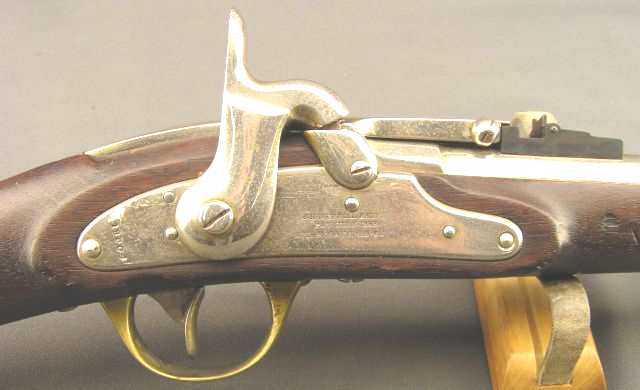

Le levier, jaspé comme la platine est plat sur le dessus et s'articule en arrière sur l'axe du piston qui pousse la cartouche dans la chambre.
Les organes de visée sont constitués d'un guidon à lame et d'une hausse à trois feuillets, graduée jusqu'à 500 yards.
La finition est polie blanc, la platine et le levier de culasse sont jaspés.
Marquages:

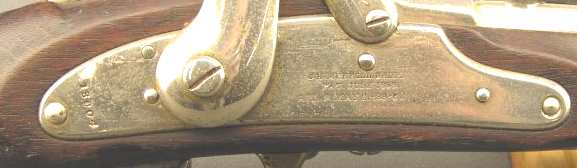

Sur la platine des armes du 1er type on trouve:
J.H. MERRILL BALTO/
PAT.JULY 1858/APL. 9 MAY 21-28-61
Le numéro de série est frappé derrière le chien et au bout du levier de culasse qui porte la mention:
J.H. MERRILL BALTO/
PAT. JULY 1858
Les initiales du contrôleur figurent dans un cartouche sur la gauche de la monture.
Sur les armes du 2ème type, un petit aigle est gravé sur la platine, suivi de l'année de fabrication; 1863 ou 1964.
Fabricant:
Merrill, Thomas & Company puis Merrill's Patent Firearms C°.
