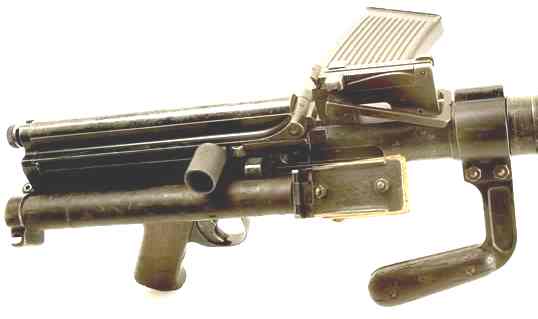

MG 13

MG 13

MG 13
Photos: origine Internet.

Caractéristiques:

Calibre: 7,92 mm.
Munition: 8 x 57 JS.
Longueur totale: 1,450 m.
Longueur avec crosse pliée: 1,200 m.
Longueur du canon: 0,710 m.
Poids : 9,500 kg.
Alimentation: chargeur de 25 ou 75 cartouches.
Cadence de tir: 750 c/mn.
Pays: Allemagne.

Description:
La boîte de culasse est parallélépipédique, très plate. Elle possède un couvercle d'accès placé sur le haut.

La crosse est constituée d'un tube cylindrique recouvert de cuir et de deux coussinets articulés. Elle est articulée à la partie postérieure de la culasse par une charnière à verrou.

La poignée-pistolet porte la queue de détente qui est conçue pour le tir au coup par coup lorsque l'on appuie sur sa partie haute et par rafales sur la partie basse.
Ces deux positions sont repérées par les lettres E et D.



Le levier d'armement est situé sur côté droit, il en est de même pour la fenêtre d'éjection.

Une poignée de transport articulée se trouve à la partie médiane de l'arme.

Le couloir d'alimentation se trouve à gauche, il est horizontal. Il peut être obturé par un volet. L'alimentation s'effectue au moyen d'un chargeur courbe de 25 cartouches ou d'un chargeur à double tambour de 75 cartouches.



Le canon, est assemblé à sa partie postérieure par une vis à filets interrompus. L'assemblage est maintenu en place par un cliquet de sécurité. Le canon est muni d'un refroidisseur perforé, il se termine par un cache-flamme.

Le levier de sûreté est placé en bas et à gauche, à la partie arrière de la culasse, vers l'avant; feu = E et en arrière, sûreté = S.



Un bipied pliant à branche télescopique à fixation avant ou médiane vient prendre place sous le refroidisseur.

Les organes de visée sont constitués d'un guidon nu sur embase rabattable et d'une hausse tangentielle à curseur (100 à 2 000 m).
On peu également monter une grille de visée antiaérienne.



Constructeur:
Rheinmetall, Sömmerda ou Simpson & Co de Suhl.

Variante:
MG 13 k.

Version destinée à être montée sur char. Elle ne possède pas de crosse, son canon est plus court et est démuni de cache-flamme.
