MG 34

MG 34
Origine: www.nolasco.fr

Caractéristiques:

Calibre: 7,92 mm.
Munition: 8 x 57 JS.
Longueur totale: 1,120 m.
Longueur du canon: 0,625 m.
Poids avec bipied: 12,00 kg.
Poids avec trépied: 19,500 kg.
Alimentation: bande articulée de 50 cartouches.
Cadence de tir: 800 à 900 c/mn.
Pays: Allemagne.

Description:
La crosse est en bois ou en bakélite, la plupart des pièces métalliques sont usinées.

La carcasse, peu volumineuse renferme la culasse mobile et le ressort récupérateur. Le mécanisme d'alimentation occupe la partie supérieure.


Origine: www.nolasco.fr

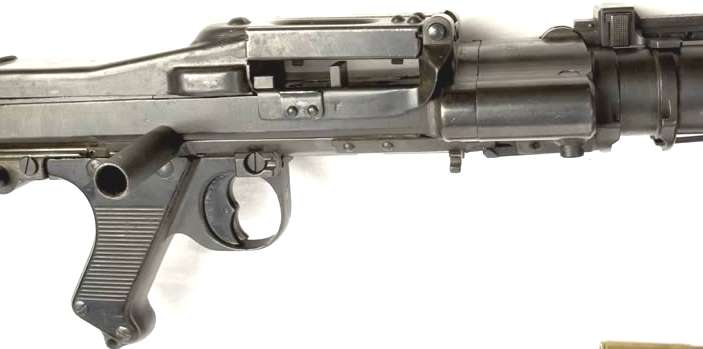

Le levier d'armement est placé à droite, la fenêtre d'éjection est obturée par un volet.

Pour faciliter le changement rapide du canon, le refroidissement est monté sur un axe excentré. Le canon est terminé par un cache-flamme.

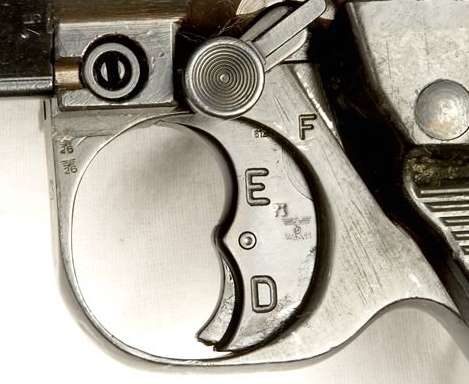

Le levier de sûreté est placé à gauche au-dessus de la détente. L'arme possède un sélecteur de tir.



Les organes de visée se composent d'un guidon nu sur embase rabattable et d'une hausse à curseur et planchette pliante réglable de 200 à 2000 m.

Constructeurs:
Gustloff - Werke, Suhl (dfb).
Maget, Berlin (cra).

Origine: www.nolasco.fr

Mauser Werke A.G., Berlin (ar).
Steyr Daimler Puch A.G., Steyr (bnz).
Waffenfabrik Brünn, Brno (dot).

Variantes:
MG 34 de char:

Ce modèle diffère peu de celui d'origine, le refroidisseur est renforcé, suivant le modèle de blindée où cette arme est utilisée, l'introduction de la bande se fait indifféremment à droite ou à gauche.

La MG 34 de char est généralement équipée d'un petit sac destiné à recevoir les étuis vides.

Ce modèle ne possède pas de crosse.

MG 34/41:

Ce modèle fut produit à 3000 exemplaires, les essais sur le front Russe ne donnant pas satisfaction, la fabrication à grande échelle ne fût pas entreprise.

La MG 34/41 subit les aménagements suivants:
- raccourcissement du canon,
- augmentation de la cadence de tir,
- modification du système d'alimentation,
- couvre-culasse non interchangeable rapidement,
- tir en rafale seul possible,
- verrouillage modifié.
