MG 42

MG 42

Bande MG 42


Caractéristiques:

Calibre: 7,92 mm.
Munition: 8 x 57 JS.
Longueur totale: 1,220 m.
Longueur du canon: 0,530 m.
Poids vide: 11,6 kg.
Poids de l'affût: 19,500 kg.
Alimentation: par bande articulée de 50 ou 250 cartouches, maillons non détachables.
Cadence de tir: 1100 à 1200 c/mm.
Fréquence de changement du canon: tous les 200 coups environ, tous les 400 au maximum.
Pays: Allemagne.

Description:
La crosse courte, peut être en bois ou en plastique, elle contient l'amortisseur. La carcasse carrée est en tôle emboutie renferme l'ensemble mobile et le ressort récupérateur.

Le couvercle supérieur porte le mécanisme d'alimentation. A droite, le levier d'armement qui peut être plat ou en T selon les modèles.

devant la poignée pistolet, se trouve la fenêtre d'éjection obturée par un volet qui s'ouvre automatiquement lors de l'armement de l'arme.

Le canon est placé dans un refroidisseur également en tôle emboutie, ce dernier est ouvert sur le côté droit pour permettre le changement rapide du canon. Les autres faces sont perforées.

Le refroidisseur est terminé par un cache flamme-renforceur de recul.

Les seuls pièces usinées de la MG 42 sont le canon, l'ensemble mobile, renforceur de recul.

Les organes de visée sont constitués d'un guidon nu sur embase rabattable

Guidon

et d'une hausse à curseur et rampe permettant le tir de 200 à 2000 m.

Hausse Hausse

Les premières MG 42 sont bronzées noir brillant, les zones de soudures sont reprises à la meule. La finition se dégradera en cours de guerre, les soudures deviennent plus apparentes et le métal d'aspect plus brut. Sur les armes fin de guerre, il est courant de rencontrer des pièces phosphatées ou même couleur métal.

Constructeurs:
Grossfuss, Dobeln "bpr".

Gusloff Werke, Suhl "dfb", M.U. désigne l'année 1944.


Origine: www.nolasco.fr

Maget Werke AG, Berlin "ar", D.F. désigne une fabrication de 1945.


Origine: www.nolasco.fr

Fabrication de Magnet en 1943.


Origine: www.nolasco.fr

Marquage Gh cra, indiquant une fabrication dans la deuxième partie de 1943.


Origine: www.nolasco.fr

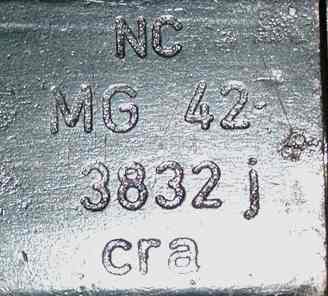

Marquage NC cra, pour une MG 42 fabriquée en 1944.


Origine: www.nolasco.fr

Marquage NC swd, toujours Magnet, fabrication de 1945.


Origine: www.nolasco.fr

Gustloff, marquage 1943 dfb. Sur la gauche, on le poinçon arz désignant la firme deutsche Kühl-u Kraftmaschinen GmbH de Freiberg.


Origine: www.nolasco.fr

Steyr Daimler Puch, Steyr "bnz".

Steyr Daimler Puch, Varsovie "kls".

Marquages:
L'année de fabrication, le type MG 42, le numéro de série et sa lettre de série, le code fabricant se trouve sur quatre ligne du côté gauche de la carcasse, juste devant la crosse.

On trouve également le code fabricant sur toutes les pièces, ainsi que le poinçon du Waffenamt sur pratiquement toutes les pièces.

Certaines armes ne sont pas datées.

Marquage sur la carcasse Marquage devant la hausse


Origine: www.nolasco.fr


Origine: www.nolasco.fr

Plaquette Marquage sur la plaquette gauche

Poignée levier de sûreté

Culasse, absence du percuteur et de l'éjecteur

Couvercle ouveert, arme armée.

A gauche, patte 2 WW à droite après guerre, modèle souvent rencontré (attention aux arnaques).
Patte 2 WW Patte après guerre

Boîte de stockage dans les blindés.
Boîte de stockage pour blindé Boîte de stockage pour blindé

Canon

Bipied
