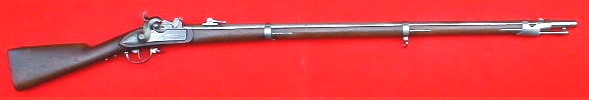

Milbank Amsler Modèle 1842/59/67 de gros calibre




Origine: www.CollectibleFirearms.com

Caractéristiques:
Calibre: 18 mm.
Munition: 18 x 25 R.
Longueur totale: 1,470 m.
Longueur avec baïonnette: 1,920 m.
Longueur du canon: 1,050 m.
Poids vide: 4,900 kg.
Capacité du magasin: 1 coup.
Pays: Suisse.

Description:
Il s'agit de la transformation des fusils à percussion Mle 1842 construits neuf ou obtenus par transformation des fusils français Mle 1777, An IX ou Mle 1822.

La modification de 1859 porte sur la rayurage du canon.

La modification de 1867 porte sur la transformation pour le chargement par la culasse.

La monture est d'une seule pièce à crosse anglaise.

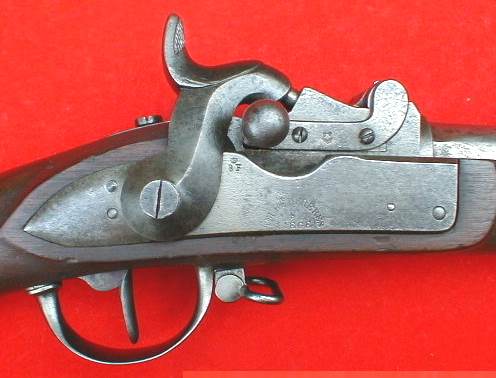

La platine est encastrée avec chien externe.


Origine: www.CollectibleFirearms.com

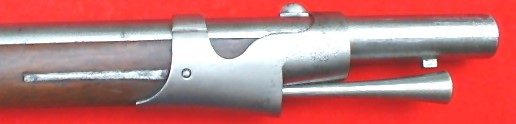

Le canon de section ronde est maintenu au fût par un embouchoir à deux bandes, une grenadière et une capucine.

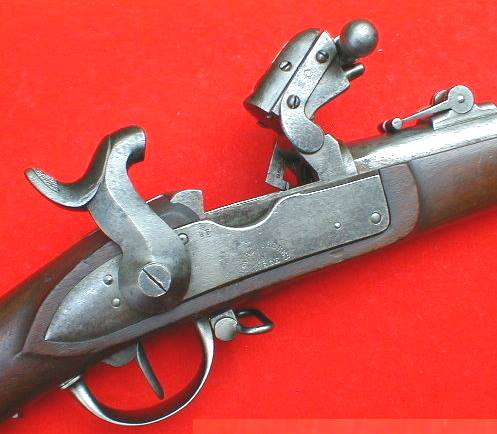

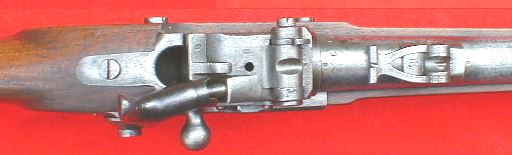

La culasse mobile est levante, elle est identique à celles des fusils de petit calibre transformés sauf que la languette de préhension est remplacée par un bouton placé sur le côté droit.


Origine: www.CollectibleFirearms.com

L'extracteur est placé à gauche.

53 358 armes furent transformées.

Constructeurs:
Escher, Wiss et Cie à Zurich.
Socin et Wick à Bâle.
Sulzer à Winterthur.
Wahl et Aemmer à Bâle.


Origine: www.CollectibleFirearms.com

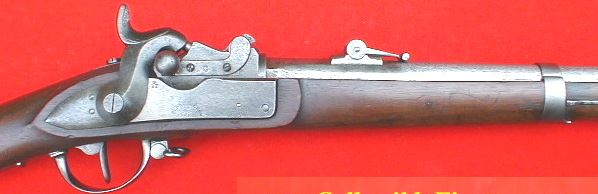

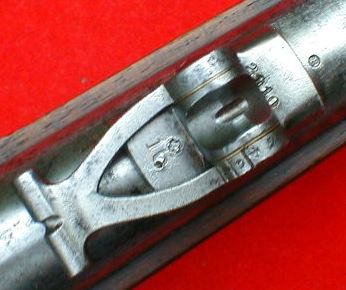

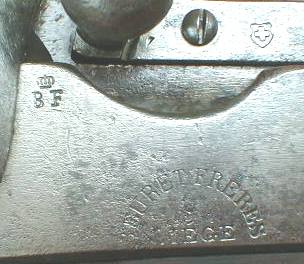

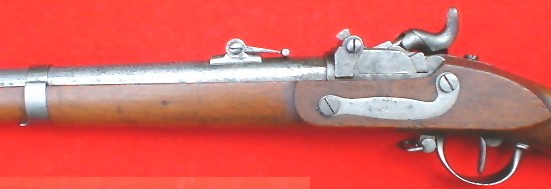

Origine des photos ci-dessous: www.CollectibleFirearms.com
