Type: Sabre-baïonnette modèle 1861, Plymouth-Whitneyville
| Longueur | 692 mm |
| Longueur de la lame | 575 mm |
| Largeur de la lame à sa base | 31,7 mm |
| Epaisseur de la lame à sa base | 10,3 mm |
| Diamètre intérieur de la douille | 23,4 mm |

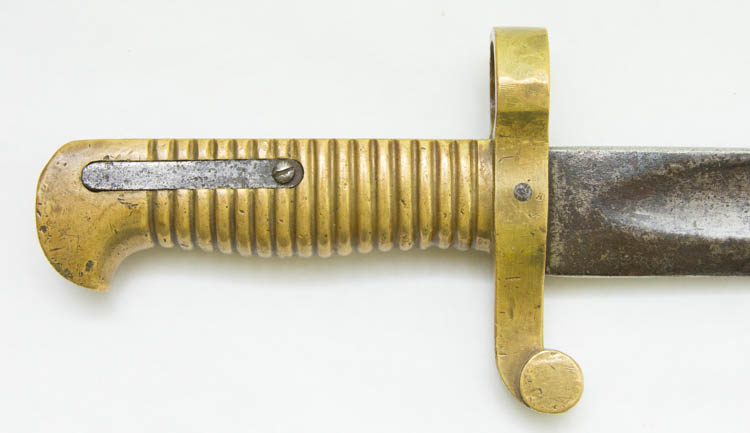

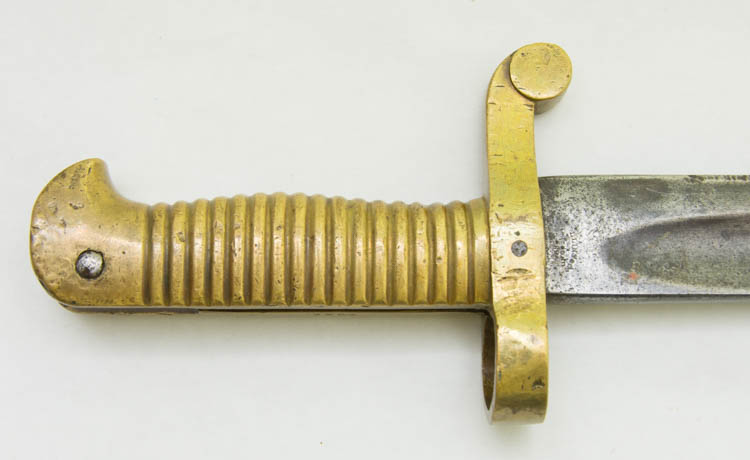

Poignée: En laiton ainsi que la croisière. Corps à cannelures à 17 cordons. Pommeau à bec assez pointu. Ressort extérieur plat droit situé à droite et tenu par une vis. Bouton-poussoir à gauche. Rainure de fixation en T avec chanfrein se prolongeant un peu au-delà de cette dernière et rainure de directrice pénétrant dans la croisière. Croisière assez épaisse, à bague d'un côté, quillon à rouleau tourné vers l'avant de l'autre côté. Rivet en acier traversant au milieu de la croisière et arasé des deux côtés.
Lame: Yatagan, à un tranchant et contre-tranchant sur environ 185 mm, avec pan creux sur chaque face, pointu à chaque extrémité.
Fourreau: En cuir noir, à garnitures en laiton tenues chacune par deux rivets d'un côté et deux rivets de l'autre. Bouton de suspension rond. Bouterolle renforcée en bout.
Remarques: Ces baïonnettes furent produites à 10 000 exemplaires entre 1862 et 1864, par Collins & C° dans le Connecticut.

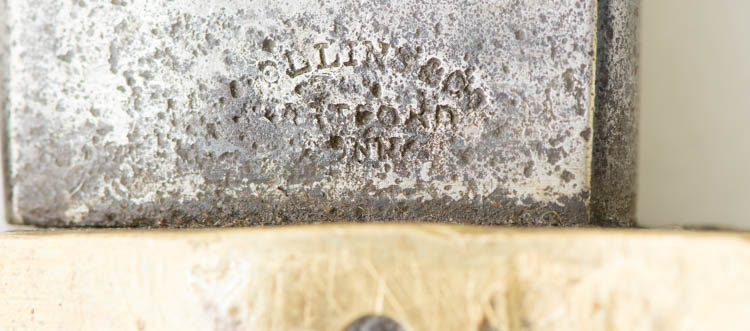

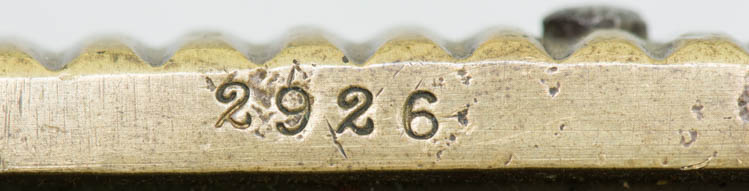

Sur la base de la lame à gauche, on trouve le marquage suivant: Collins & CO en arc de cercle et Hartford Conn. au-dessous. Au dos de la poignée, on trouve un numéro de série, qui correspond au numéro de l'arme correspondante ainsi que les initiales de l'inspecteur au talon du pommeau.
Arme: Fusil de marine modèle 1861, cal 69.
|
|
|
