Type: Mle 1889/II Type N° 1 et Type N° 2
| Longueur | 420 mm |
| Longueur de la lame | 298 mm |
| Largeur de la lame au talon | 27 mm |
| Epaisseur de la lame au talon | 6 mm |
| Diamètre intérieur de la douille (avant) | 15 mm |
Poignée: Pommeau en acier, plaquettes en bois tenues par 2 rivets et croisière à bague et quillon spatulé.

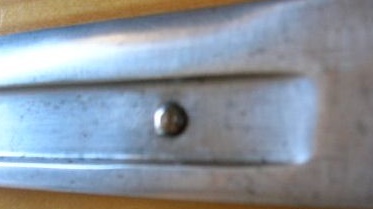

Lame: Droite, à gouttière sur chaque face. Elle comporte d'un côté de la lame un rivet de 9 mm de diamètre placé dans la gouttière pour assurer le maintien de la baïonnette dans le fourreau.
Fourreau: En acier, à cuvette à rebord et pontet. Languette en cuir cousue sur le pontet.
Remarques: Le modèle 89-11 diffère du modèle 1889 par l'adjonction d'un rivet placé dans la gouttière pour assurer le maintien de la baïonnette dans le fourreau. Il existe des exemplaires avec à rivet plus petit de 6 mm de diamètre. Il y a également des variantes de fabrication, la plus classique consiste à percer la lame de part en part pour y loger le rivet qui de ce fait est visible des deux côtés. Dans le deuxième type de fabrication, le rivet est invisible de l'autre côté de la lame car il est placé dans un trou borgne. Le troisième procédé est plus sommaire, la tête du rivet étant obtenue par le dépôt d'une goutte de soudure.
Sur le modèle 1911, le rivet est remplacé par un ressaut de la gouttière de lame.
Armes: Schmidt-Rubin modèle 1889 en 7,5 mm, modèle 89/96 et 96/11.
|
|
|
