U.S.A.

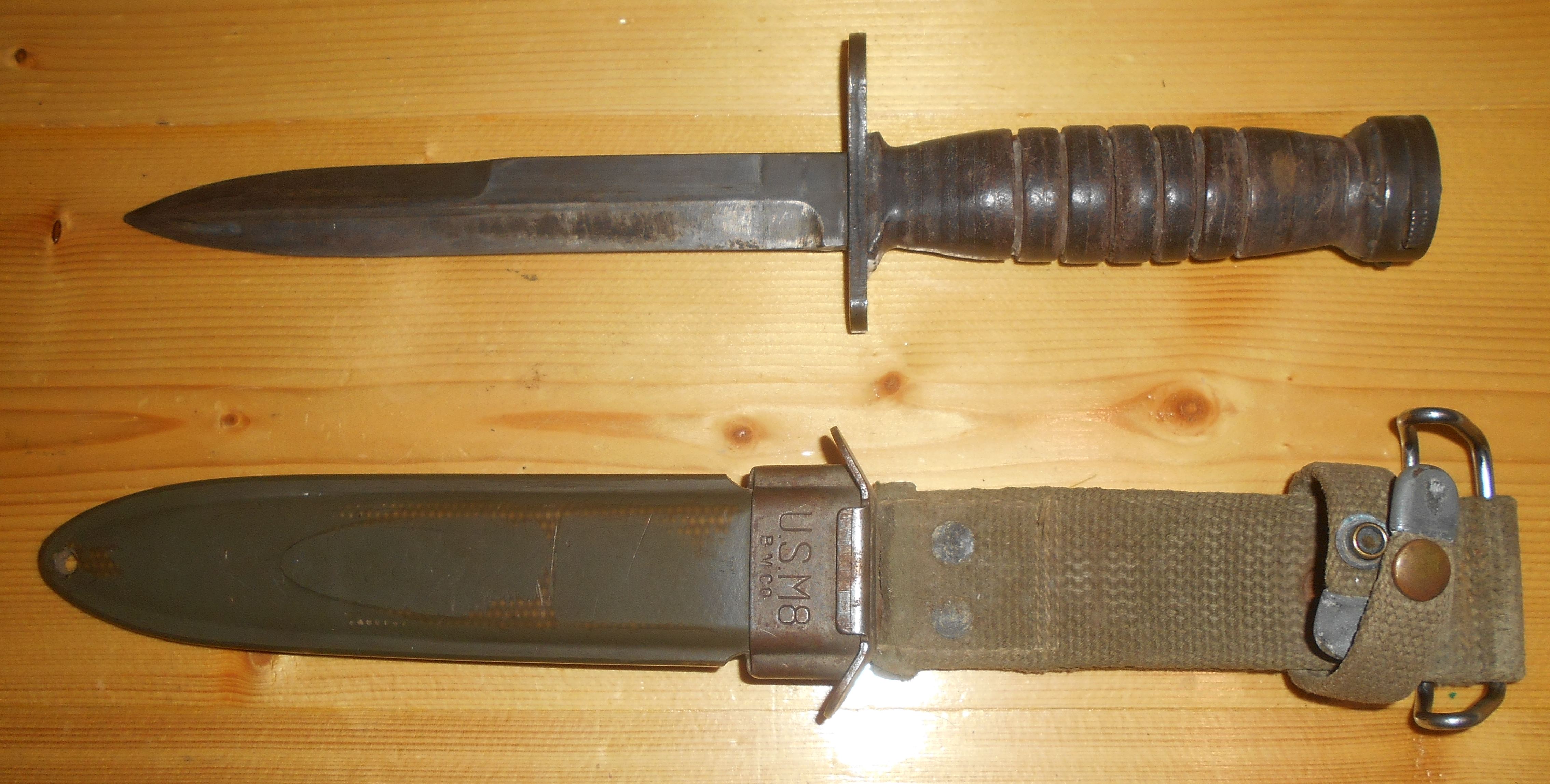

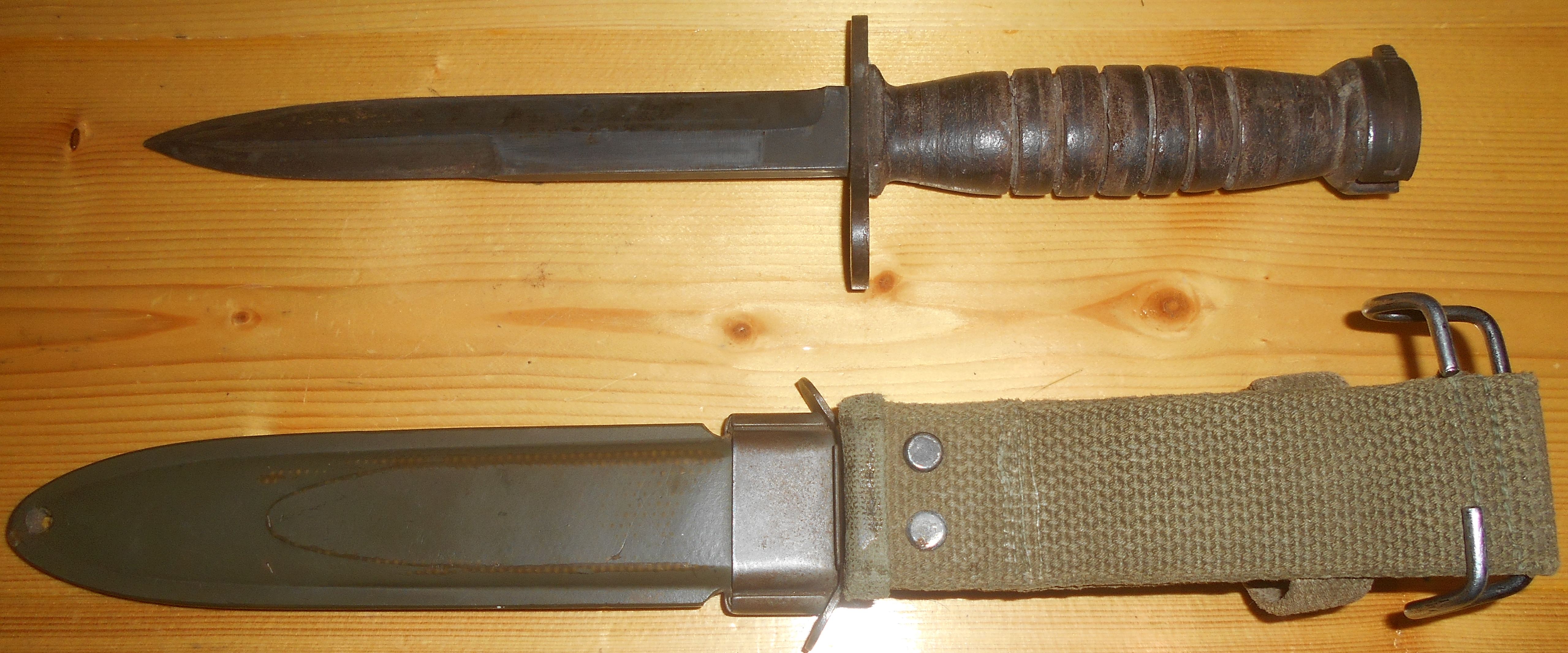

Type: Couteau baïonnette M4 à poignée cuir

Longueur	300 mm
Longueur de la lame	172 mm
Largeur de la lame	21,8 mm
Epaisseur de la lame	4,7 mm
Diamètre intérieur de la douille	14,75 mm

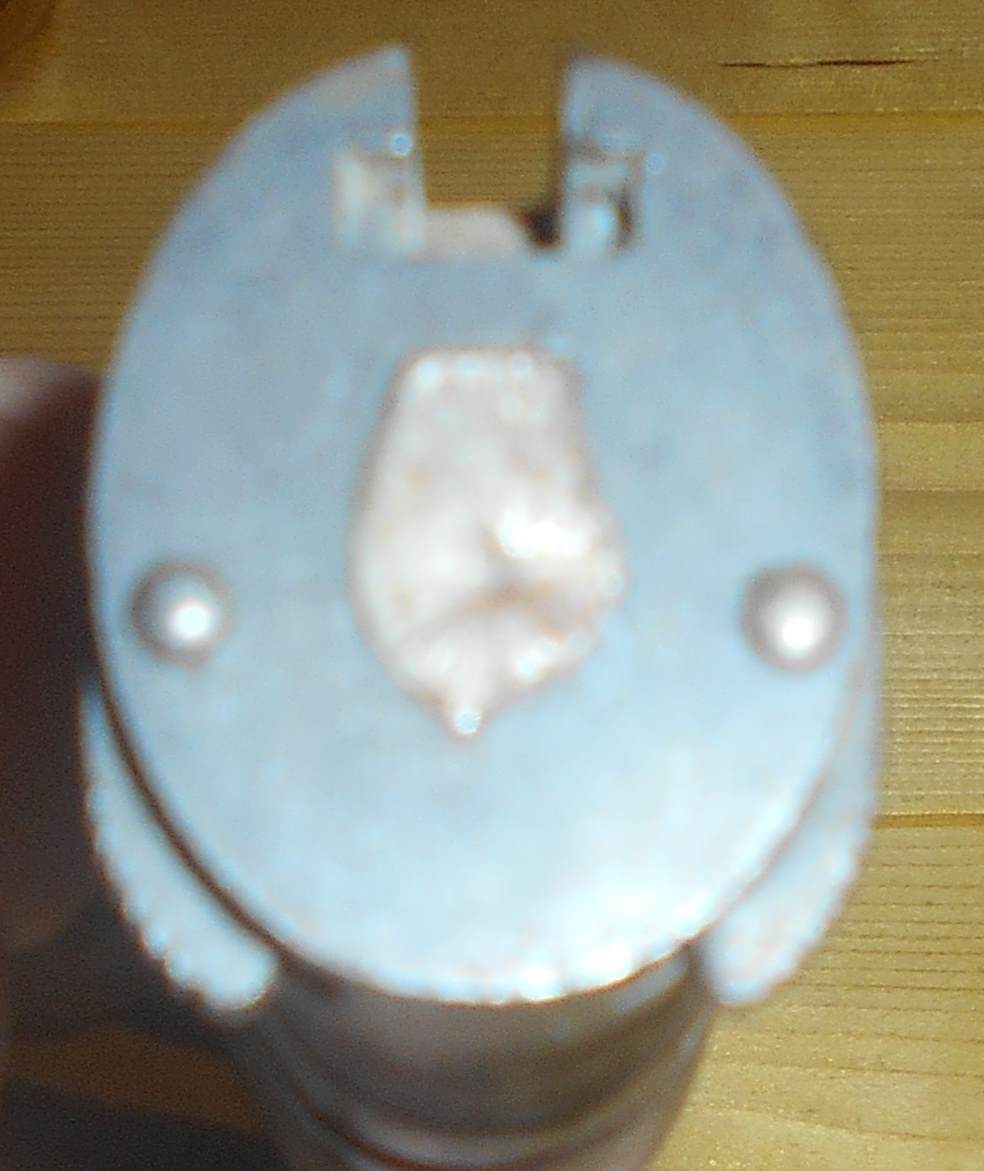

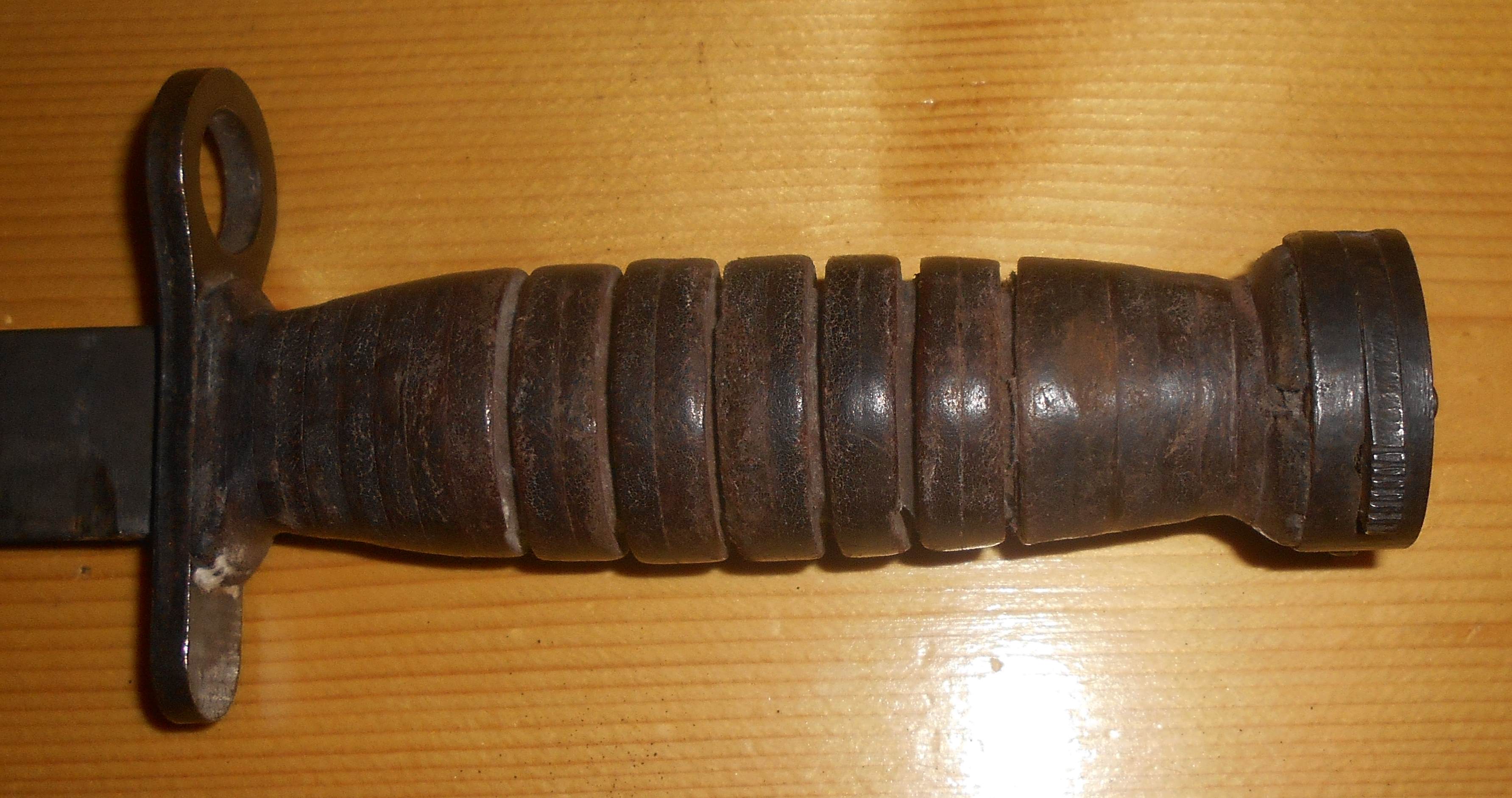

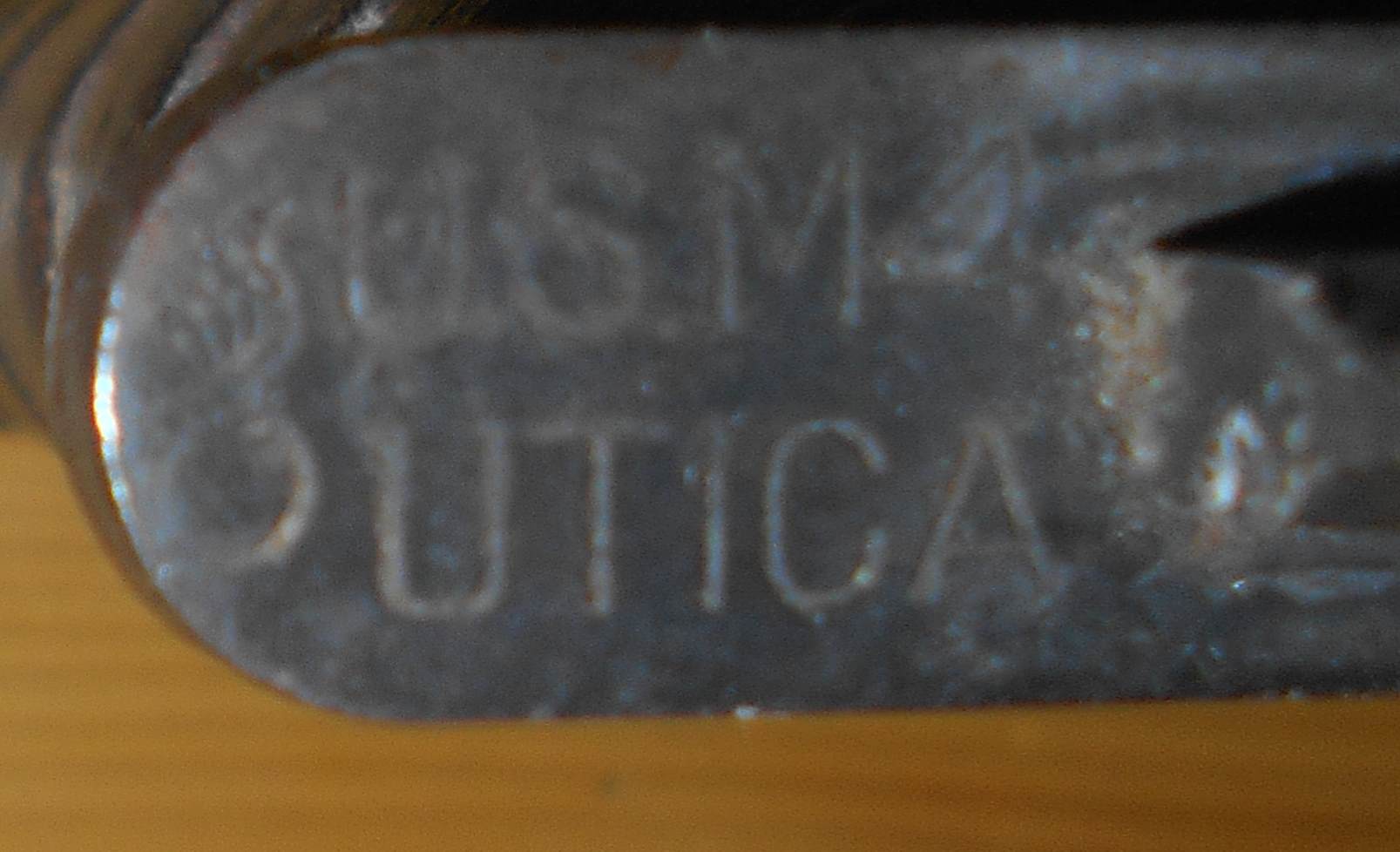

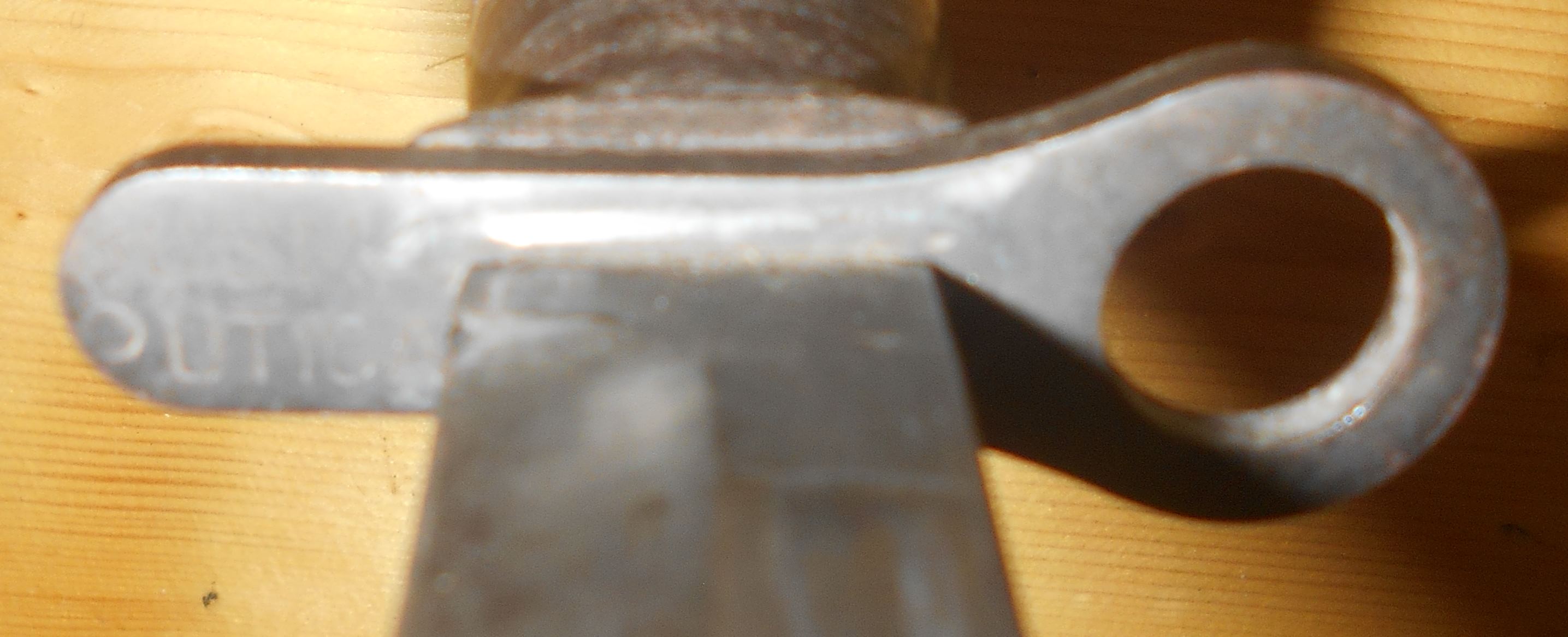

Poignée: Elle est constituée de rondelles de cuir maintenues en place par le pommeau qui est riveté à la soie au talon. Le système de verrouillage est actionné par deux boutons poussoirs au pommeau. La croisière comporte un petit quillon et une bague et elle porte à l'avant la désignation du modèle: US M4, l'ordnance Bomb et le nom du fabricant.



Lame: Droite, à tranchant et contre-tranchant.

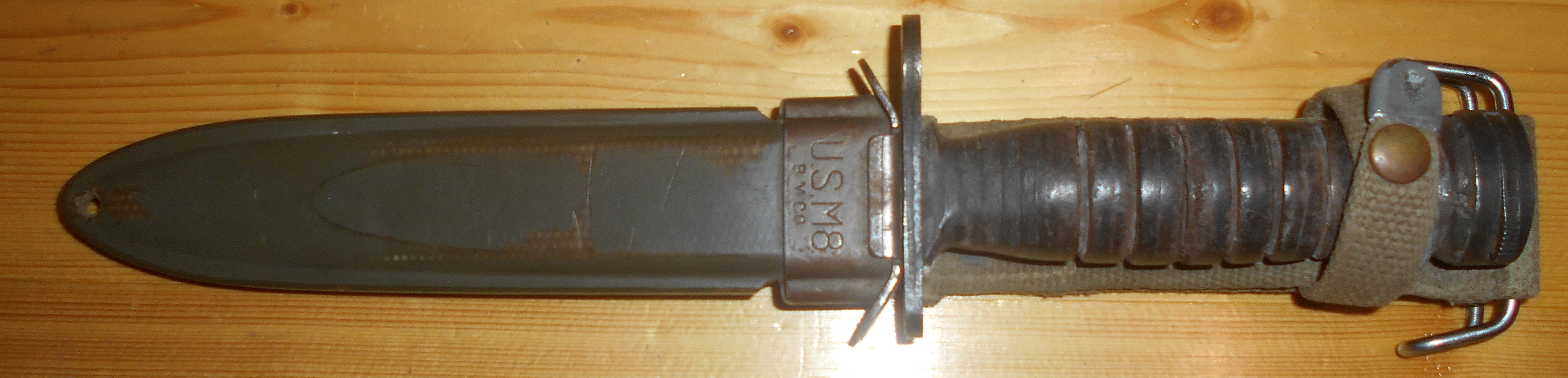

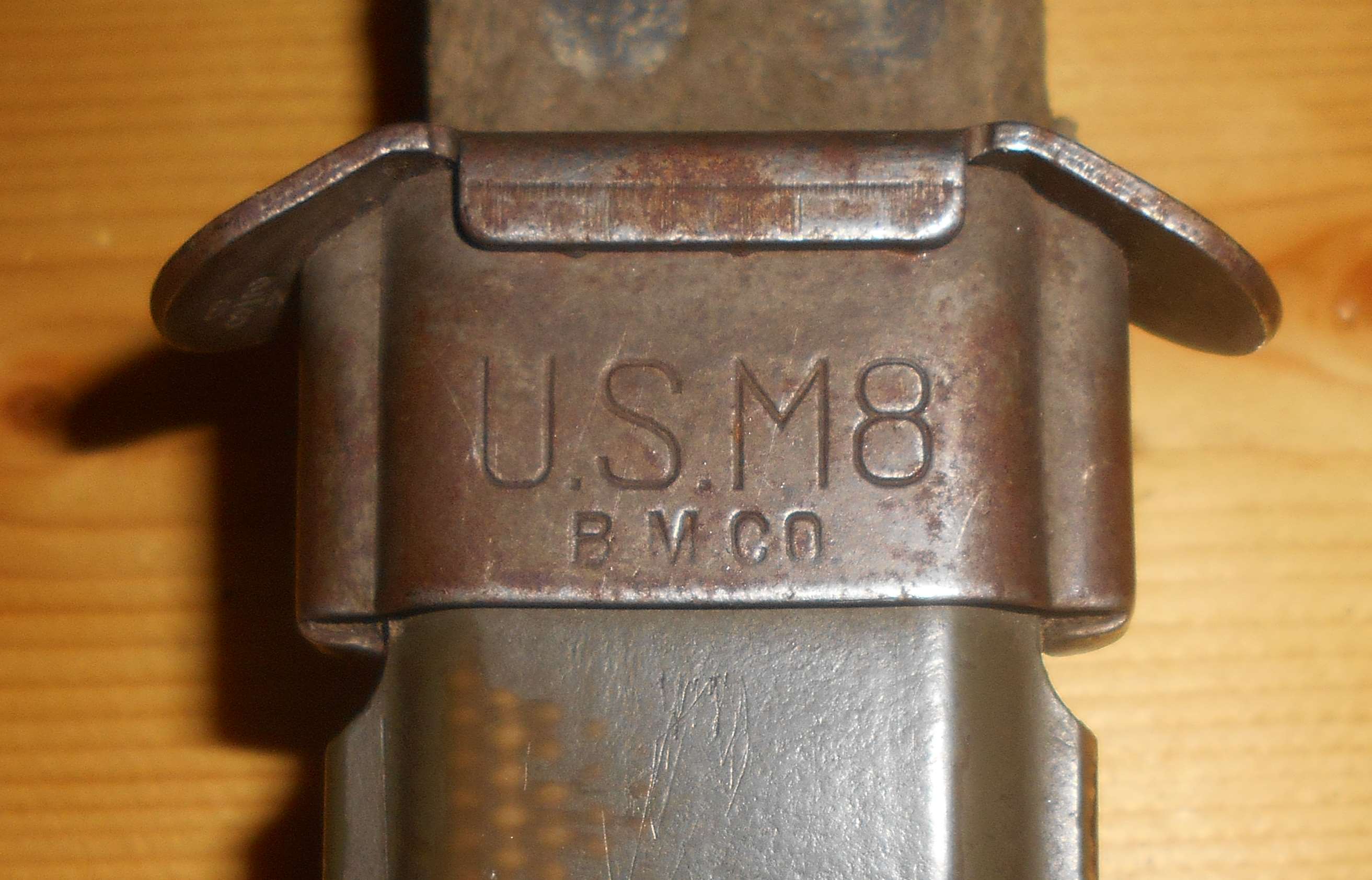

Fourreau: De type M8, à corps en matière plastique. Un petit trou est percé en son extrémité. Il est constitué de tissu enduit couleur vert olive et comporte un porte-fourreau attenant en toile, court et sans crochet US. La mention US M8 et le nom du fabricant figurent sur la chape.

Remarques: La carabine M1 a été adoptée en octobre 1941, sans baïonnette. Inspiré du poignard M3, la baïonnette M5 a été adoptée en mai 1944. Le fourreau M8 qui correspond à cette baïonnette a été fabriqué exclusivement par BMCO (Beckwith Manufacturing Company). Mais le fourreau M8 A1, qui est interchangeable, lui est souvent associé.



Toutes les parties métalliques de la baïonnette sont parkérisées. Ces baïonnettes ont été produites en 1944-45 par divers fabricants dont Imperial, Case, Pal, Utica et Camillius. Ce dernier fabricant en a repris la production en 1950, puis en 1990 pour le marché commercial. Les exemplaires de cette production ne porte pas l'Ordnance Bomb à l'avant de la croisière qui présente d'ailleurs un profil légèrement différent.
On avait constaté qu'en région humide et chaude les rondelles de cuir en contact avec les parties métalliques de la croisière et du pommeau avaient tendance à moisir et à se détériorer. Cela a motivé le remplacement des rondelles de cuir placées aux extrémités par deux inserts en matière plastique. Ces exemplaires portent le même type de marquage que le modèle d'origine à l'avant de la croisière.

Arme: Carabine US M1.

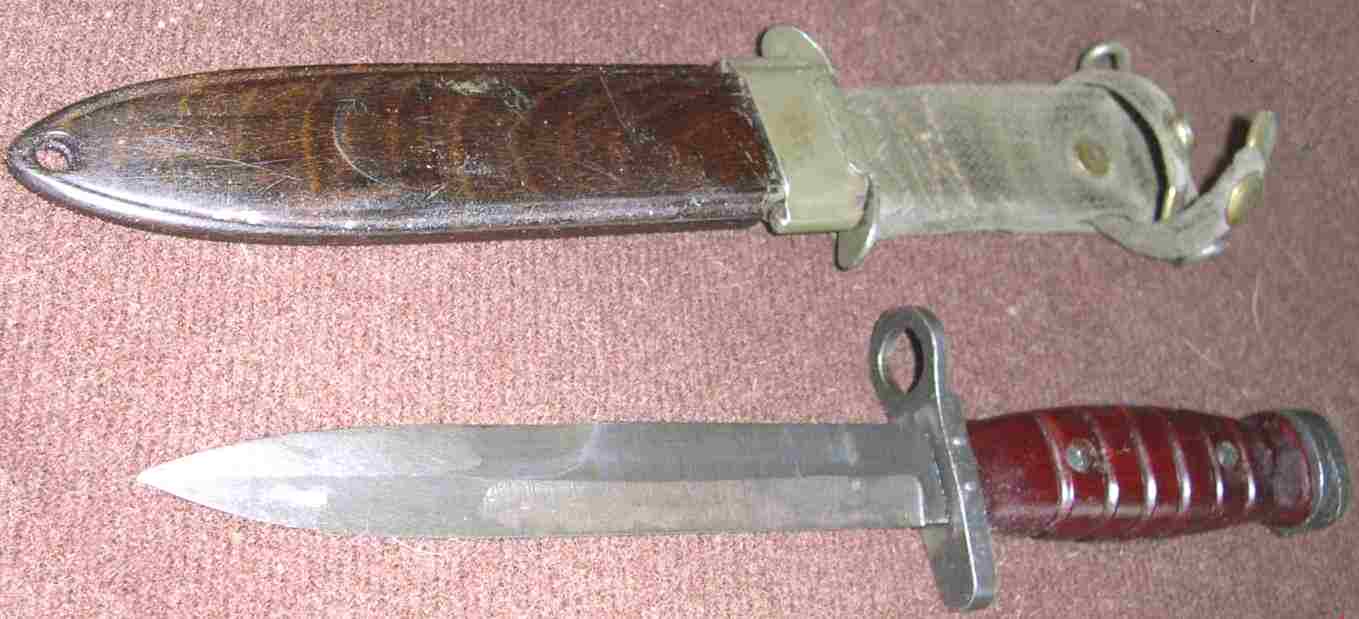

Type: M 4 fabrication Allemande
