Type: Modèle 1862
| Longueur | 573 mm |
| Longueur de la lame | 495 mm |
| Largeur de la lame à sa base | 18 mm |
| Epaisseur de la lame à sa base | 14 mm |
| Longueur de la douille | 70,5 mm |
| Diamètre extérieur avant de la douille | 25,2 mm |
| Diamètre intérieur arrière de la douille | 21,6 mm |
| Longueur du coude | 28 mm |

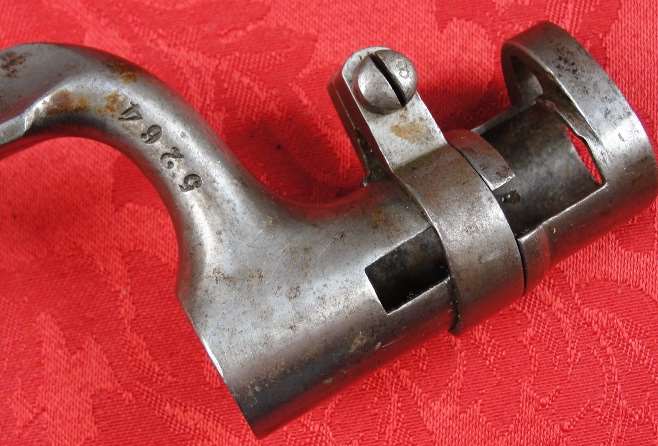

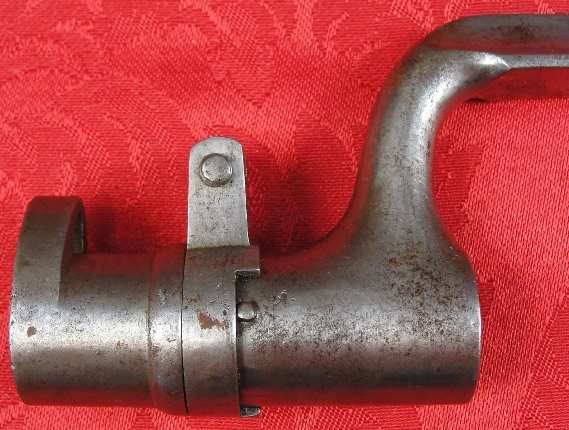

Douille: A triple fente et à virole médiane pour tenon dessus.
Lame. Etroite, de section triangulaire à pans extérieurs évidés et gouttière sur la face interne de terminant en arrondi et laissant au talon un assez large ricasso.
Fourreau: En cuir noir. Chape en laiton recouverte de cuit et à rebord apparent. Cette chape est renforcée du côté du plat de la lame d'une pièce en fer à bord arrondi tenue par une vis prenant appui sur le cuir. Long crochet de suspension en laiton fixé à la chape à l'intérieur du cuit. Bouterolle interne se terminant par un petit bouton sphérique apparent.
Remarques: Les lames de ces baïonnettes se caractérisent par leur étroitesse. Les fourreaux qui les accompagnes portent assez souvent un marquage régimentaire ou un poinçon de contrôle à côté d'un marquage de fabricant sur le crochet de suspension.
Arme: Fusil Dreyse modèle 1862.
|
|
|
