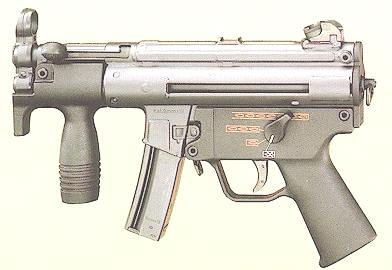

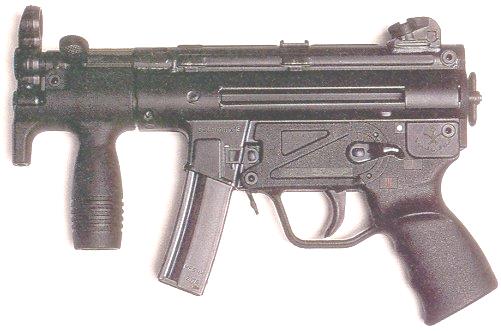

Heckler & Koch mod. MP 5 K


Photo: origine Internet.

Caractéristiques:
Calibre: 9 mm Para.
Munition: 9 x 19.
Longueur totale: 0,325 m.
Longueur du canon: 0,115 m.
Hauteur: 0,265 m (au bas du chargeur de 30 coups).
Poids à vide: 2,000 kg.
Capacité: 15 ou 30 cartouches.
Cadence de tir théorique: 900 c/mn.
Pays: Allemagne.

Description:
De nombreuses pièces sont communes à celle du G 3, elles se regroupent en 8 sous-ensembles principaux.

- L'ensemble canon/boîte de culasse.
- L'ensemble mobile.
- Le ressort récupérateur et son guide.
- L'obturateur de boîte de culasse.
- La poignée pistolet.
- La platine mécanique.
- La poignée avant et le chargeur amovible.

L'ensemble canon/boîte de culasse est la partie majeure du MP 5 K. Le fourreau cylindrique est en acier usiné, il est soudé par point à la boîte de culasse. Il reçoit un canon goupillé au tonnerre dans sa partie antérieure.
Un corps en tôle emboutie et soudé habille ce fourreau.

La partie avant se prolonge jusqu'à la bouche du canon, par un tube cannelé dans lequel coulisse le levier d'armement. Ce tube et le canon sont liés par une bride en acier dont la partie supérieure sert de tunnel au guidon.
En arrière de ce tunnel, un collier entretoise, soudé sur le tube de guidage du levier d'armement, reçoit l'axe de fixation de la poignée avant.

En arrière du fourreau se trouve le couloir embouti du chargeur. Celui-ci est retenu par un poussoir latéral monté sur le côté droit du couloir d'alimentation.

Au dessus de ce dernier se trouve la fenêtre d'éjection.

Toute la partie arrière est emboutie latéralement pour servir de guide à l'ensemble mobile.

Le ressort récupérateur se trouve au dessus du guide.

Le levier d'armement est en deux pièces, la lige d'armement et sa manette recouverte d'élastomère quadrillé. Elles sont liées l'une à l'autre par une goupille élastique roulée.

L'obturateur arrière de la boîte de culasse ne se trouve que sur la série des MP 5 K, MP 5 SD 1 et SD 4.
Cet obturateur est réalisé en matériau de synthèse renforcé, il est de couleur noire. Il porte l'arrière du ressort récupérateur. Dans la partie avant, un amortisseur en rilsan absorbe l'énergie résiduelle en fin de course arrière de l'ensemble mobile.

La poignée pistolet est celle du G 3. Elle porte le sélecteur de tir à trois ou quatre positions suivant le modèle.

Sur le modèle à trois position, les crans sont marqués vers l'arrière S = sûreté, E = coup par coup, F = rafale.

Sur celui à quatre positions ces dernières sont repérées, à l'avant par des pictogrammes:

- ogive blanche barré de deux diagonales = sûreté,
- une ogive rouge = coup par coup,
- trois ogives rouges = tir en rafale de trois coups,
- six ogives rouges = tir en rafale continue.



Des crans permettent de déterminer d'un seul coup d'oeil le mode de fonctionnement de l'arme. Le côté droit porte les mêmes indications que le côté gauche.

La poignée avant ne se trouve que sur le MP 5 K. Sur les autres modèles, elle est remplacée par un devant amovible en matière plastique.

Fabricant:
Heckler und Koch Gmb H, D-7238 Oberndorf-Neckar.
