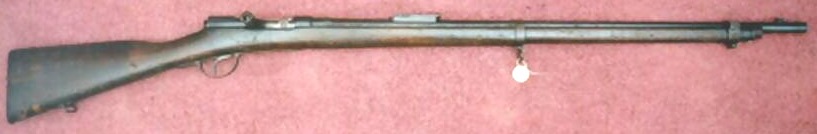

Murata Type 13



Origine: www.Oldrifles.com

Caractéristiques:
Calibre: 11 mm.
Munition: 11 mm Murata.
Longueur totale: 1,275 m.
Longueur avec baïonnette: 1,735 m.
Longueur du canon: 0,815 m.
Poids: 4,100 kg.
Capacité: 1 coup.
Pays: Japon.

Description:
La monture est d'une seule pièce à crosse anglaise. Le canon de section ronde est maintenu au fût par une grenadière et une capucine.

Le fût se termine par un embout à capuche. Une baguette de nettoyage prend place sous le canon.

La culasse mobile est formée d'un cylindre portant en tête l'extracteur à griffe.

Le levier d'armement est droit, il est évidé intérieurement et renferme un ressort à lame à deux branches, c'est ce ressort qui actionne le percuteur et provoque la mise à feu.

Le verrouillage est assuré par appui de l'embase du levier d'armement sur la paroi de la boîte de culasse.

L'arme est dépourvue d'éjecteur.

Les organes de visée sont formés d'un guidon nu et d'une hausse à curseur (200 - 450 m) et planchette (500- 1 500 m).

Constructeur:
Les arsenaux japonais.

Variante:

Carabine Murata Type 13:

Caractéristiques:
Calibre: 11 mm.
Longueur totale: 1,117 m.
Longueur du canon: 0,700 m.
Poids: 3,800 kg.
Capacité: 1 coup.

Description:

Il s'agit d'une version raccourcie du fusil, cette arme est destinée à la cavalerie.

Le canon est maintenu au fût par une grenadière et deux capucines.

Un anneau de bretelle est placé devant le pontet et sur la grenadière.
