8 x 53 R
Murata Type 22

Murata Type 22

Murata Type 22

Caractéristiques:

Calibre: 8 mm.
Munition: 8 x 53 R.
Longueur totale: 1,210 m.
Longueur avec baïonnette: 1,490 m.
Longueur du canon: 0,750 m.
Poids vide: 4,000 kg.
Capacité: 8 coups.
Pays: Japon.

Description:

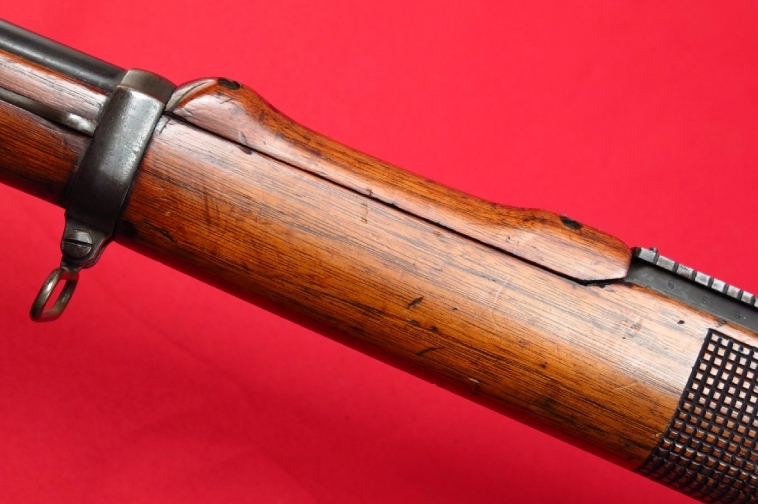

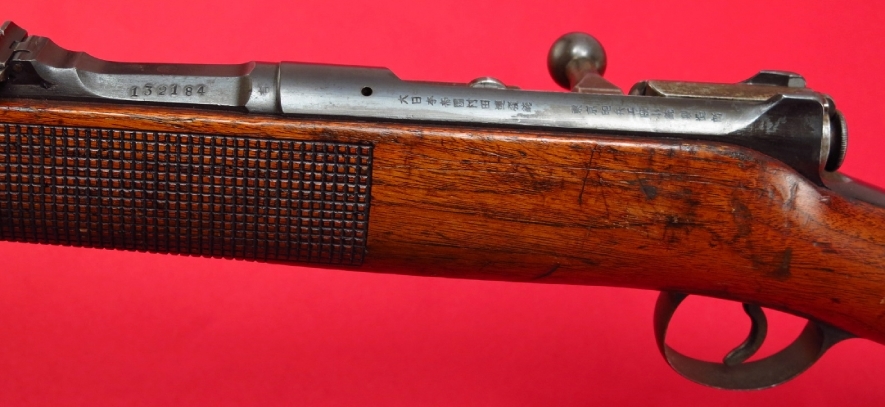

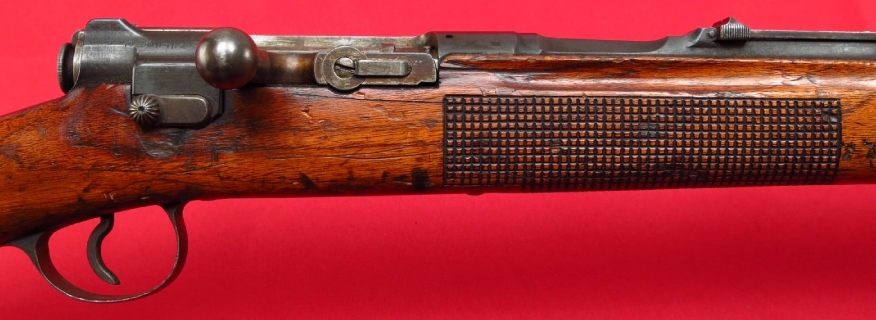

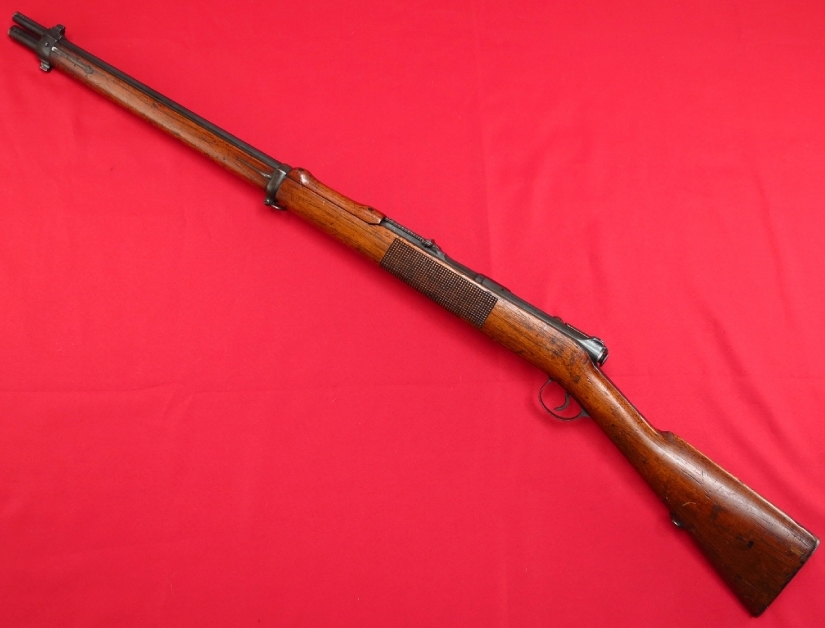

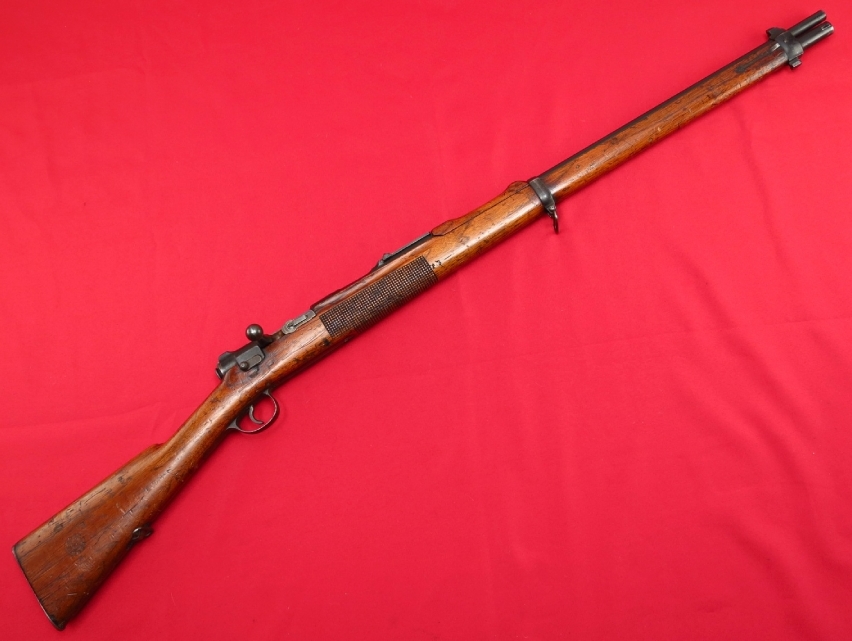

La monture est d'une seule pièce à crosse anglaise et fût étoffé. Ce dernier reçoit un grossier quadrillage à damiers. Un garde-main très court recouvre le canon entre la hausse et la grenadière.

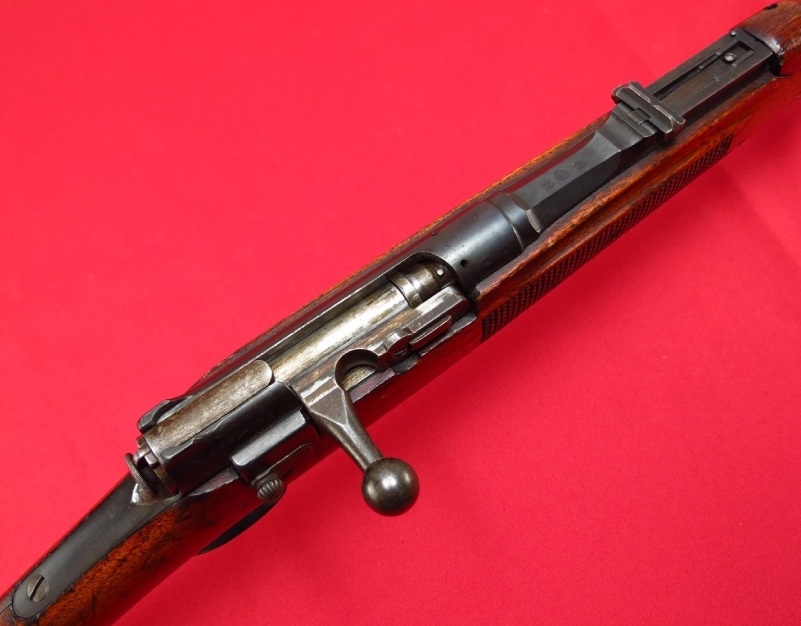

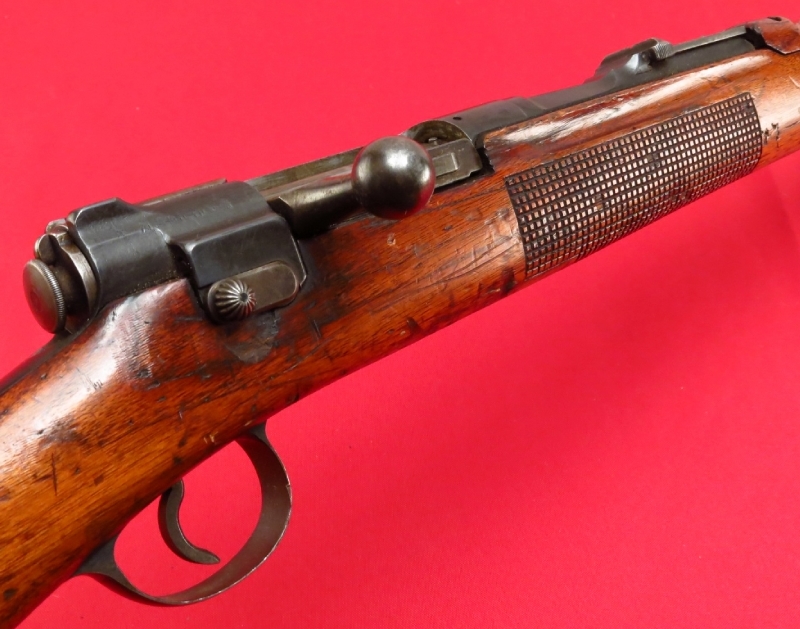

La culasse mobile est à verrou avec tête mobile. Le levier d'armement est droit, la course du chien est linéaire. Le percuteur est mû par un ressort placé dans le verrou. Le verrouillage se fait par appui de l'embase du levier d'armement sur la boîte de culasse et par un tenon placé à l'arrière.

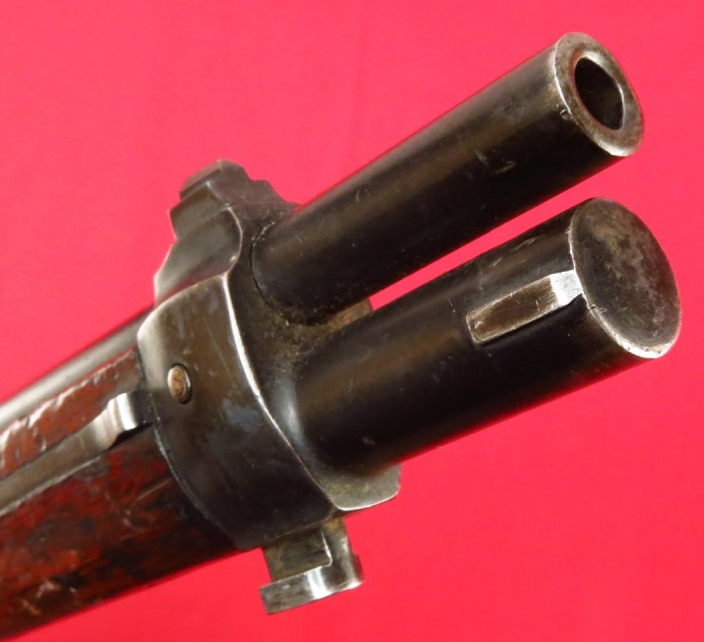

Le magasin est tubulaire, il est placé sous le canon. Les cartouches y sont introduites une à une lorsque la culasse est ouverte. Il y a un arrêt de répétition placé à droite de la monture, au-dessous du verrou de culasse.

La sécurité se fait au moyen d'une pédale de sûreté placé derrière le pontet.

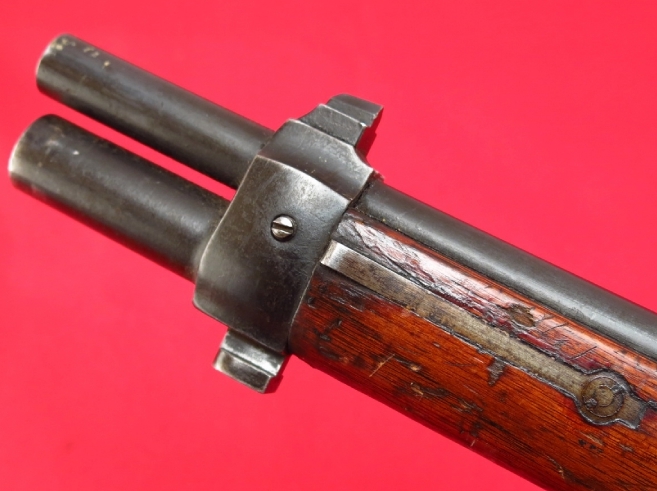

Les organes de visée sont constitués d'un guidon nu placé sur l'embouchoir et d'une hausse à curseur et planchette (200 - 2 000 m).

Constructeur:
Arsenal de Kopishikawa (Tokyo).
