8 mm Nambu Eclaté Etui Nambu Type 14
Nambu Type 14

Nambu Type 14 Nambu Type 14
Origine: www.CollectibleFirearms.com

Caractéristiques:

Calibre: 8 mm.
Munition: 8 mm Nambu.
Longueur totale: 230 mm.
Longueur du canon: 115 mm.
Epaisseur: 27 mm.
Poids: 960 g.
Capacité: 8 cartouches.
Pays: Japon.

Description:
La carcasse est dégagée dans sa partie haute, elle forme un ensemble avec la poignée, qui est droite et très pentée.
La poignée est équipée de deux plaquettes en bois avec des stries.

Le verrou du chargeur est placé sur le côté gauche, au niveau du pontet. Au dessus de la plaquette, toujours du côté gauche, on trouve une sûreté manuelle à deux positions.
Cette sûreté est commandée par un levier court, vers l'avant pour la position feu, vers l'arrière pour la mise en sûreté.

Le pontet est amovible, il contient l'intégralité du mécanisme de détente.

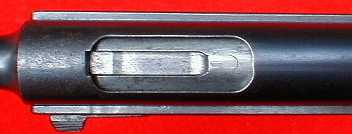

Le canon et le boîtier de culasse forment un ensemble inamovible. Le boîtier de culasse est tubulaire, sur sa partie supérieure on trouve la fenêtre d'éjection rectangulaire.

La culasse mobile est réalisée dans un bloc d'acier, elle est poli blanc. L'extracteur, a griffe occupe le centre supérieur de la culasse.

Les organes de visée sont constitués d'un cran de mire entaillé, il est placé sur la carcasse. Le guidon est triangulaire en V inversé, il est monté à queue d'aronde.


Origine: www.CollectibleFirearms.com

Constructeurs:
La production commença en 1927 dans les ateliers de l'arsenal de Kokura, cet arsenal sera le principal fabricant du Nambu Type14. Par la suite, La fabrication de masse obligera à faire fabriquer l'arme par l'Arsenal Impérial de Nagoya et en sous-traitance par la Société Chuo-Kogyo K.K. (société privée). La production totale s'élève à environ 400 000 exemplaires pour la période allant de 1927 à 1945.

Marquages:

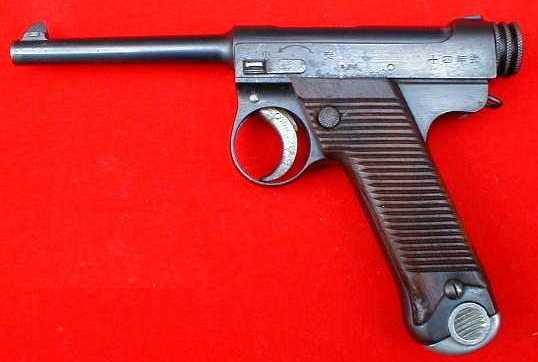

Sur le côté gauche de la carcasse on trouve:

Origine: www.CollectibleFirearms.com

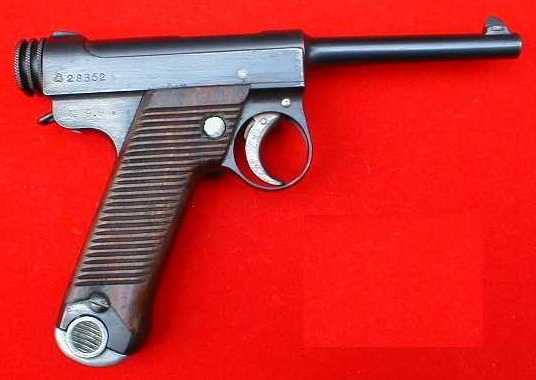

Sur le côté droite, à l'arrière:

Origine: www.CollectibleFirearms.com


>
