P.M. MAS Mle 1938





Caractéristiques:
Calibre: 7,65 Long.
Munition: 7,65 Long.
Longueur totale: 0,630 m.
Longueur du canon: 0,220 m.
Poids sans chargeur: 2,900 kg.
Poids avec chargeur garni: 3,450 kg.

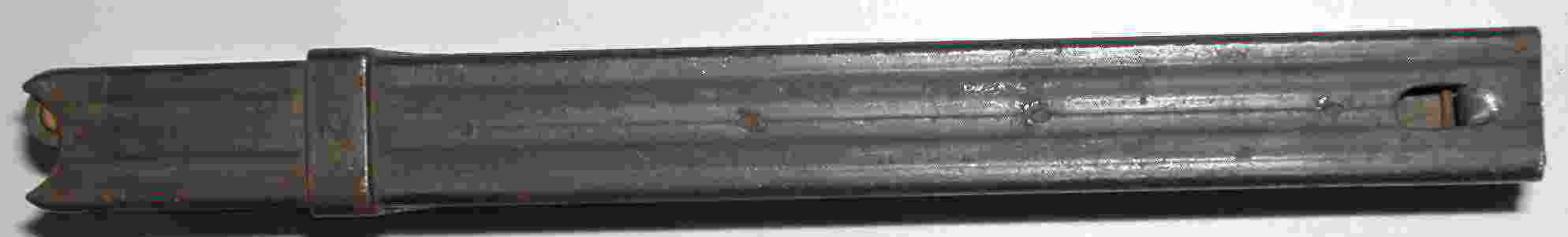

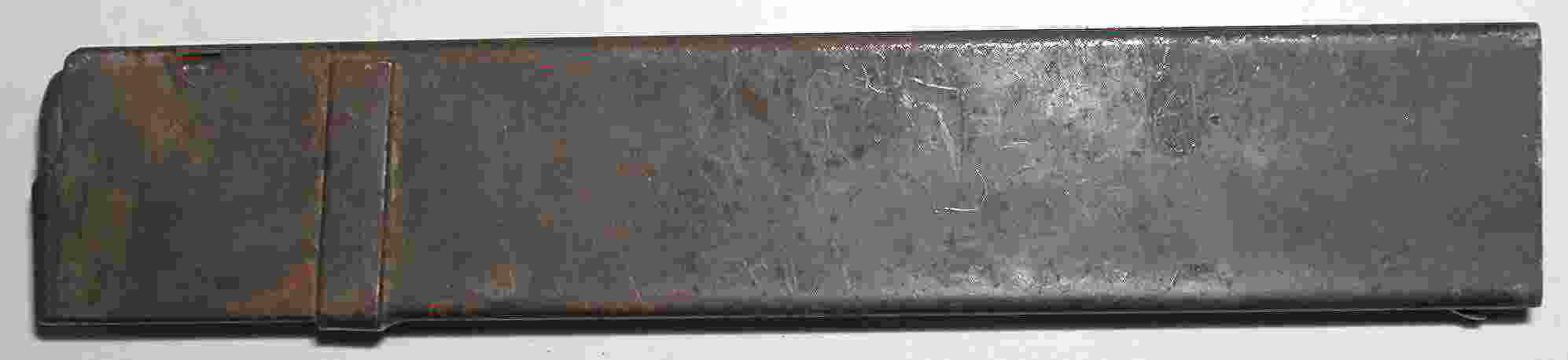

Capacité: 32 cartouches.
Cadence de tir théorique: 700 c/mn.
Pays: France.

Description:

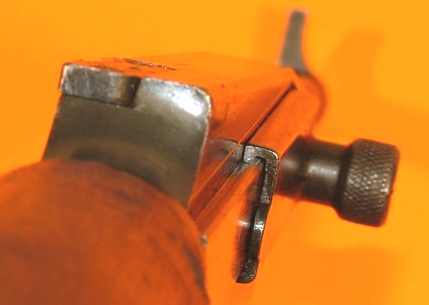

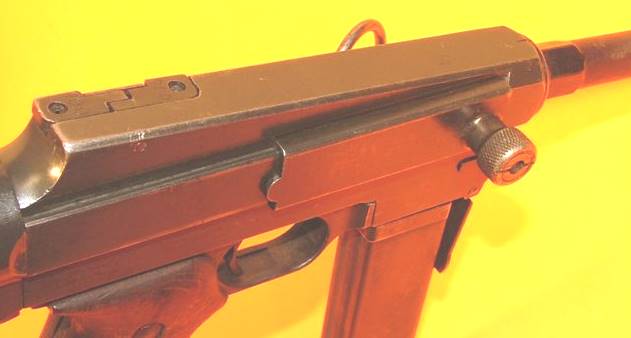

La carcasse est en acier usiné, on trouve du côté droit la fenêtre d'éjection, le levier d'armement qui est solidaire du volet obturateur.


Origine: www.nolasco.fr

Ce volet est retenu en arrière pendant le tir.

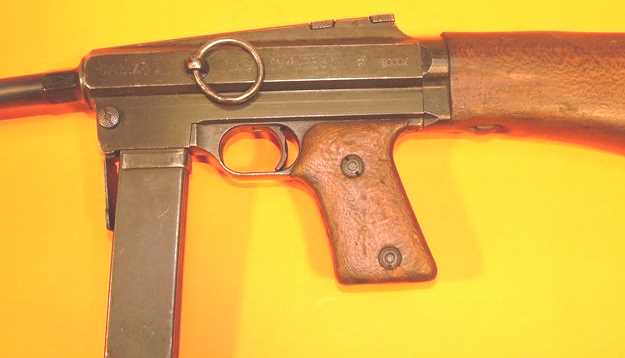

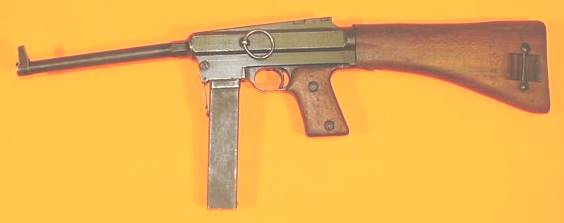

Sur le côté gauche, se trouve l'anneau d'accrochage de la bretelle, la partie interne fait office d'éjecteur.


Origine: www.nolasco.fr

Le pontet est solidaire de la poignée pistolet qui reçoit deux plaquettes lisses en bois, fixées par deux vis.

La crosse triangulaire est en bois, elle possède une plaque de couche en tôle et une barrette pour la fixation de la bretelle.
Le ressort récupérateur est logé dans la crosse.

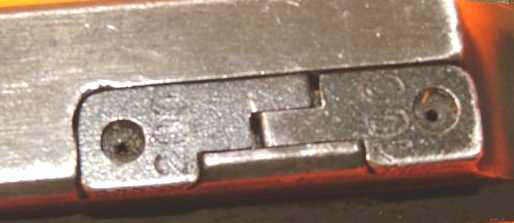

Les organes de visée sont constitués par un guidon nu et de deux oeilletons percés sur deux lames rabattables permettant le tir à 100 ou 200 m.


Origine: www.nolasco.fr

Marquages:
Sur le côté gauche de la carcasse on trouve:


Origine: www.nolasco.fr

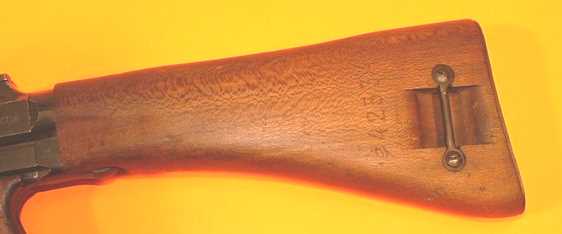

Le numéro de série se trouve également sur le côté gauche de la crosse.


Origine: www.nolasco.fr

Sur le côté droit de la crosse:


Origine: www.nolasco.fr


Origine: www.nolasco.fr


Origine: www.nolasco.fr


Origine: www.nolasco.fr

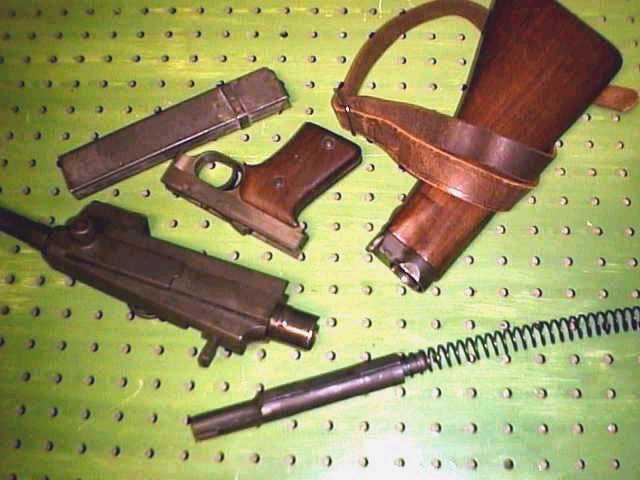

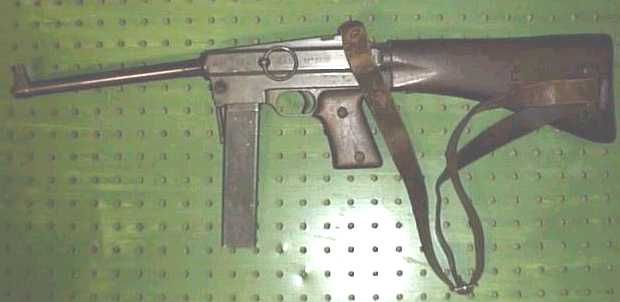

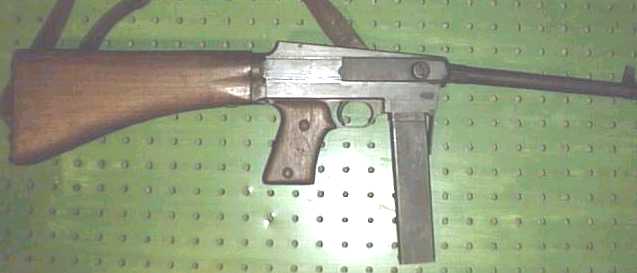

Merci à Blitz 14 pour les photos ci-dessous.
