14,5 x 114 PTRD 41 Animation
PTRD 41

PTRD 41

PTRD 41
Origine:
www.eSIStoire.com

Caractéristiques:

Calibre: 14,5 mm.
Munition: 14,5 x 114.
Longueur totale: 2,009 m.
Longueur du canon: 1,227 m.
Poids à vide: 17,350 kg.
Capacité: 1 coup.
Pays: Russie.

Description:
Le PTRD (Protivo Tankovoye Ruzh'ye Degtyareva Obrazets 1941 Goda) est presque entièrement métallique, seule la garniture de crosse ainsi les plaquettes de la poignée de transport et de la poignée pistolet sont en bois. La plaque de couche et l'appuie-joue sont en tôle garnie de cuir.

Le canon est long, il est fixé à un manchon placé à l'extrémité de la carcasse cylindrique qui contient la culasse mobile, il est terminé par un frein de bouche.

La crosse est tubulaire, elle comporte une garniture avec une plaque de couche ainsi qu'un appuie-joue, elle supporte également la poignée-pistolet.



Une poignée de transport et un bipied pliant complètent les accessoires.

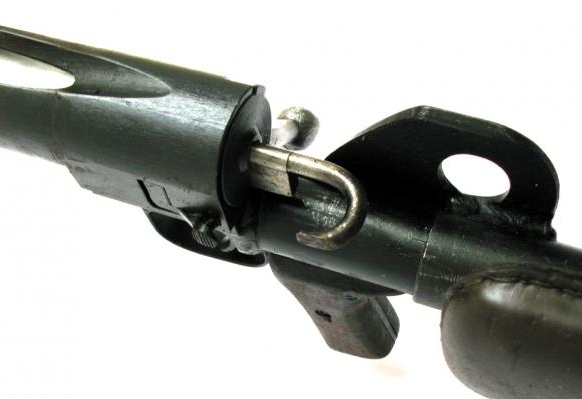

La sécurité se fait par rotation à 90°d'un levier placé dans l'axe du percuteur à l'arrière de la culasse mobile.

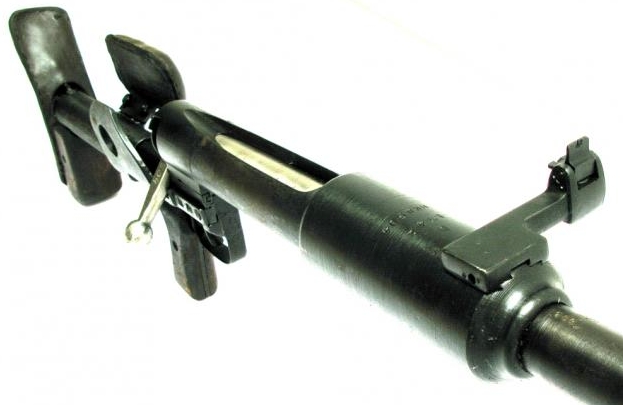

La culasse mobile est à verrou, le levier d'armement est coudé, il est terminé par une boule. Le verrouillage se fait par deux tenons placés en tête.

Les organes de visée sont constitués d'un guidon nu sur embase et d'une hausse à deux crans de mire sur équerre basculante.

Constructeurs:
Les ateliers soviétiques.


Origine: www.eSIStoire.com

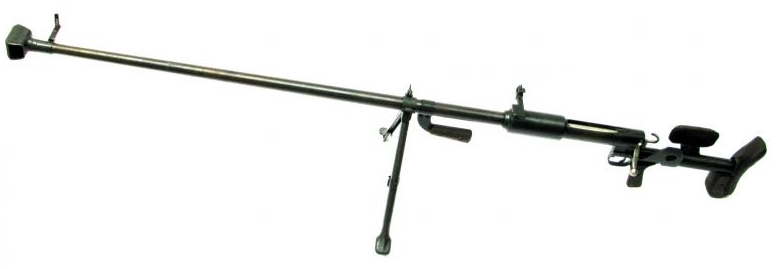

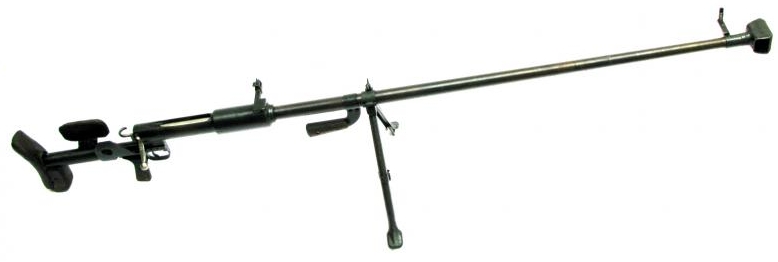

Origine des photos ci-dessous: www.eSIStoire.com
