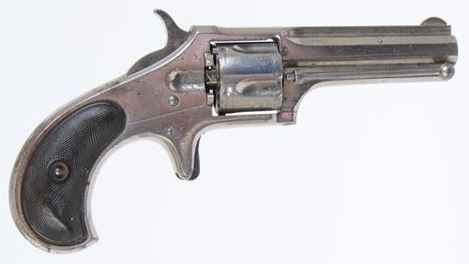

Remington-New Line N°1

Caractéristiques:
Calibre: .30 court à percussion annulaire
Longueur totale: 171 mm.
Longueur du canon: 71 mm.
Poids vide: 285 g.
Hauteur: 90 mm.
Nombre de rayures: 5.
Capacité: 5 coups.
Années de fabrication: 1874-1888.
Quantité: 20 000 exemplaires environ.
Pays: U.S.A.

Description:
La carcasse et le canon sont en acier d'une seule pièce, l'échancrure de chargement est à droite. La poignée est ronde, type bec de corbin rapportée avec des plaquettes lisses en ébonite quadrillées fixées par vis traversante et rosettes. Les plaquettes peuvent également être d'origine en navre ou en ivoire. Le canon octogonal, en acier est à bande avec logement d'extracteur sous le pan inférieur. Le guidon est en demi-lune. La platine Smoot est à simple effet, la détente est encastrée dite "mexicaine". Le chien à crête est peu galbé. Le barillet, en acier est en acier, il est cannelé et possède 5 crans. L'extracteur est à baguette. Sur demande spéciale, ces pistolets ont été plaqués or ou argent ou gravés, d'origine par le fabricant.

Les premiers modèles de ces pistolets ont été fabriqués avec un rempart tournant; plus tard ce rempart est devenu fixe, solidaire de la carcasse.

Marquages:
Sur le dessus du canon:

E. REMINGTON & SONS, ILION, N.Y. PAT. W.S. SMOOT OCT. 21, 1873.

Latéralement sur la carcasse poignée: N° de série.
