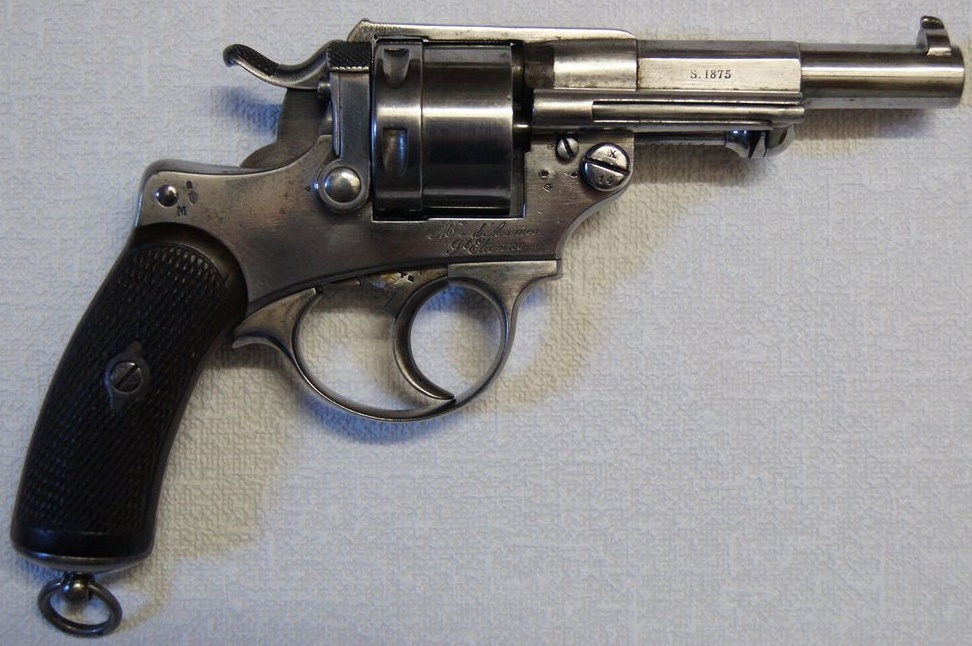

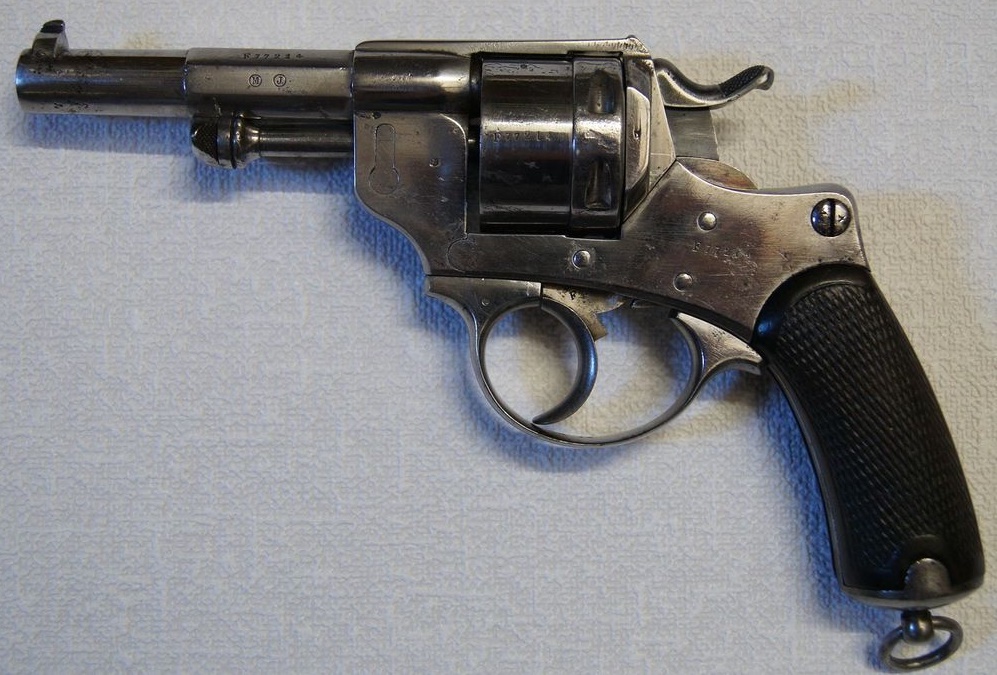

Revolver Mle 1873

Merci à Jean-Marc pour ces photos.

Revolver Mle 1873

Revolver Mle 1873

Caractéristiques:

Calibre: 11 mm.
Munition: 11 mm modèle 1873.
Longueur totale: 242 mm.
Longueur du canon: 115 mm.
Hauteur: 170 mm.
Poids vide: 1220 g.
Capacité: 6 cartouches.
Pays: France.

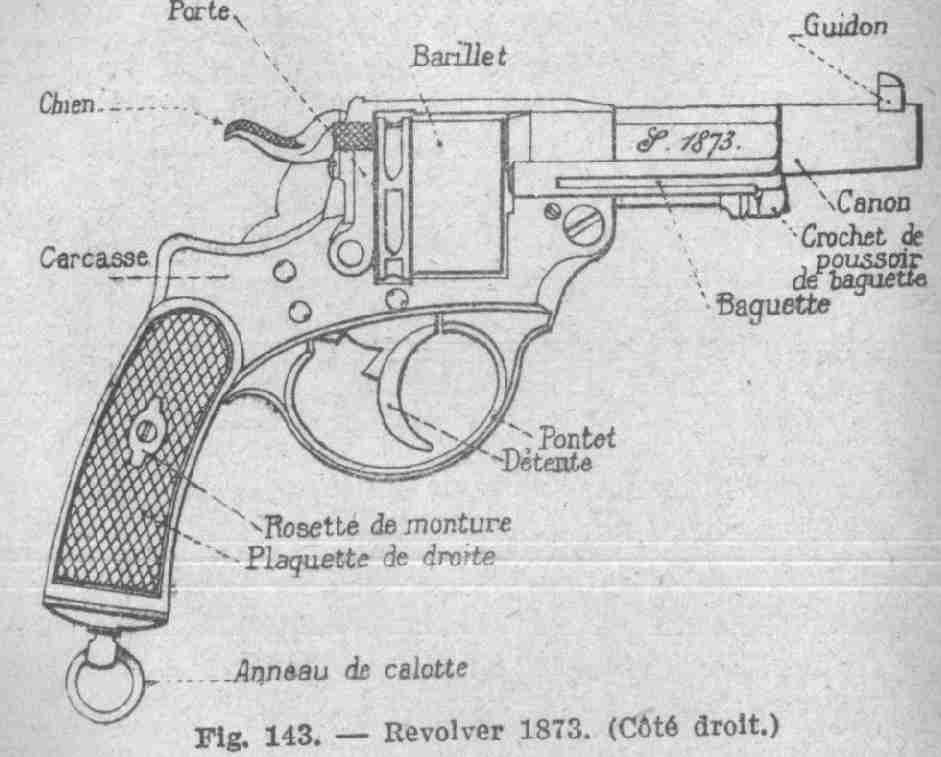

Description:
La carcasse est à cadre fermé contenant le mécanisme. La carcasse porte un anneau de calotte, le pontet est rapporté, il est fixé à l'avant par un crochet solidaire de la carcasse et à l'arrière par un autre crochet. Le ressort de gâchette vient prendre appui sur la partie avant du pontet.

Le barillet est cylindrique, des encoches sont taillées à l'arrière.

La portière est située à droite, elle bascule vers le bas et est maintenue en position ouverte ou fermée par un ressort à lame.

L'extracteur est logé dans un tube sur la droite, pendant le tir, le poussoir est rabattu devant l'axe du barillet.

Les organes de visée sont formés d'une rainure en V taillée sur la bande de la carcasse et d'un guidon à grain d'orge.

La finition est entièrement polie, à l'exception du chien, de la détente et de toutes les pièces de la platine qui sont recuits au jaune paille.

Marquages:

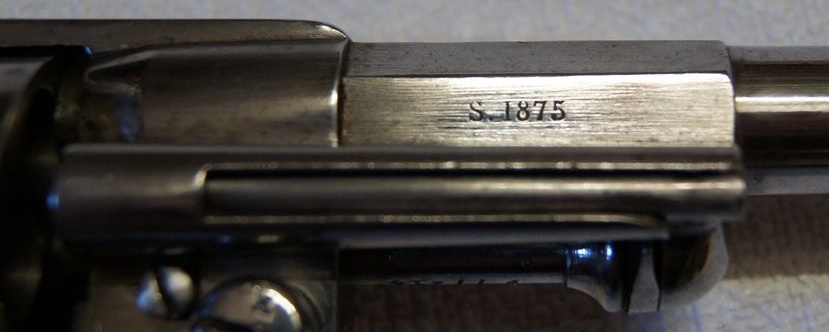

Sur le pan droit du canon:

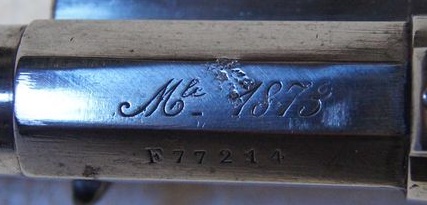

Sur le pan supérieur du canon et sur le pan gauche (numéro de série):

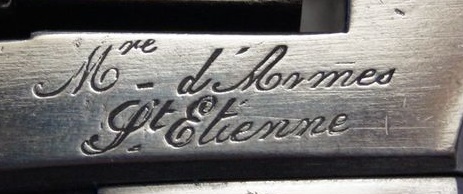

Sur le côté droit de la carcasse:

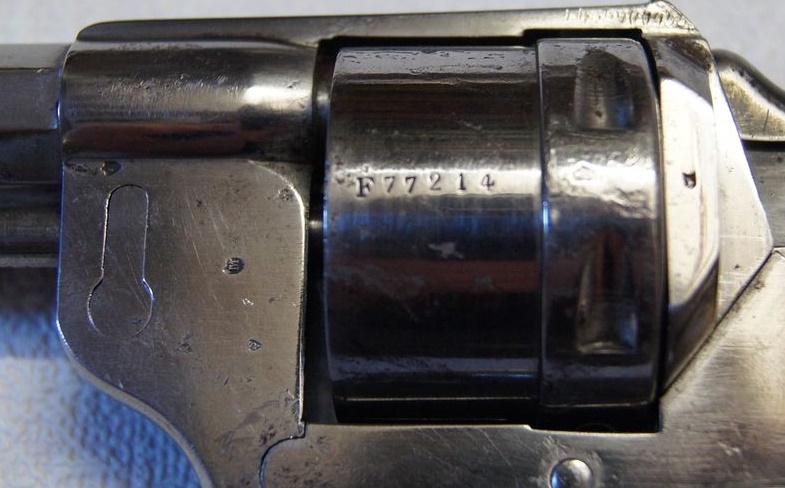

Sur le barillet:

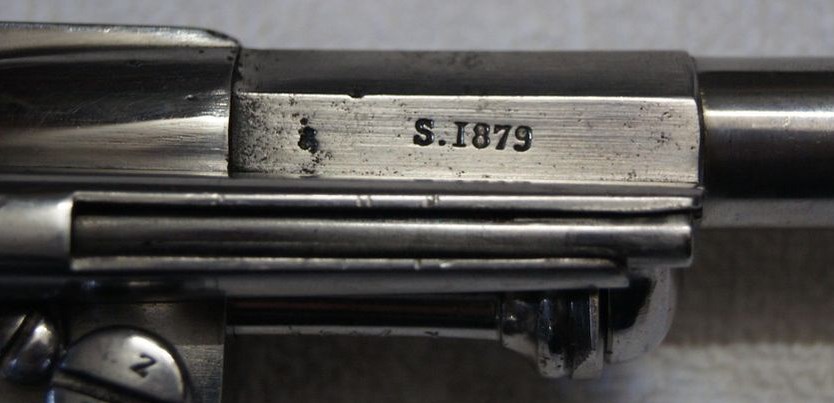

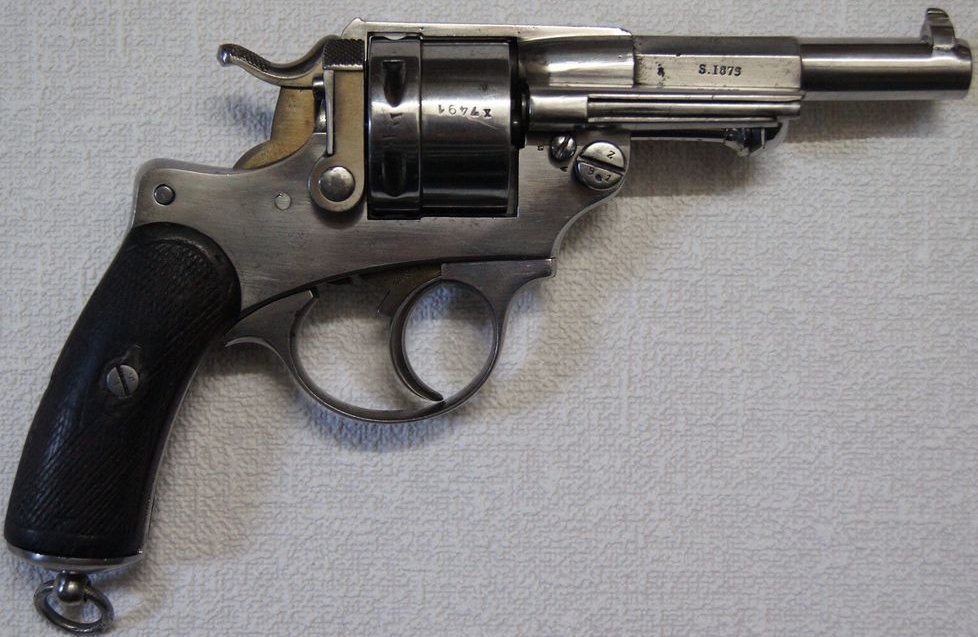

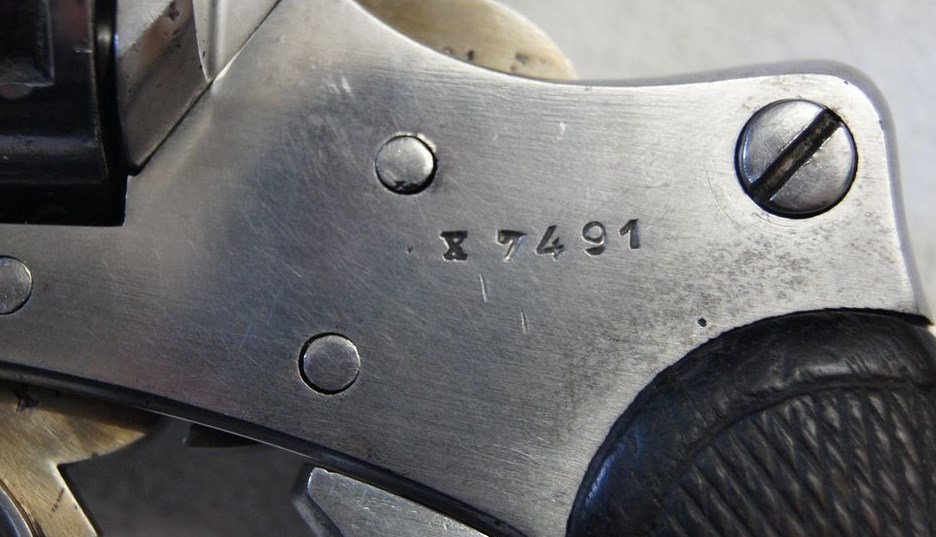

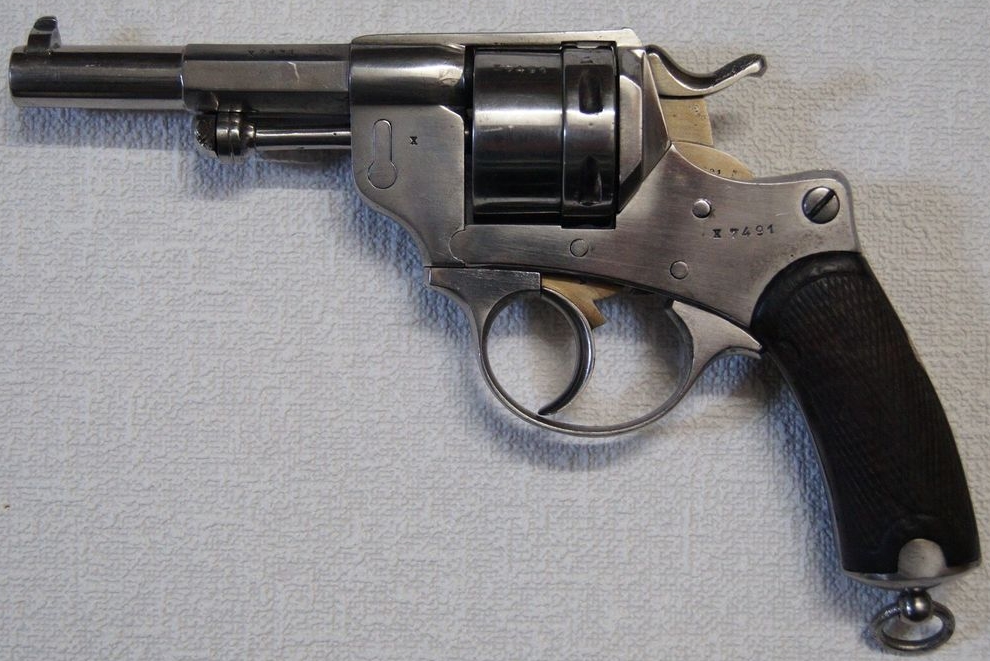

Photos d'un Mle 73 série X (merci à Jean-Marc).

Mle 73 série X

Mle 73 série X
