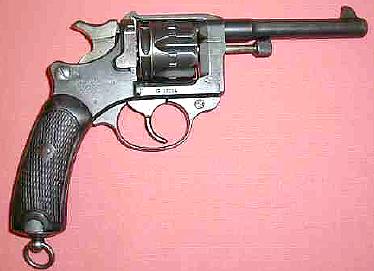

Revolver d'Ordonnance Mle 1892

Revolver d'Ordonnance Mle 1892
Caractéristiques:

Calibre: 8 mm.
Munition: 8 mm Mle 1892.
Longueur totale: 240 mm.
Longueur du canon: 117 mm.
Hauteur: 170 mm.
Poids vide: 840 g.
Capacité: 6 cartouches.
Pays: France.

Description:
La carcasse est à cadre fermée, la portière de chargement située à droite s'ouvre vers l'arrière.


Origine: Nolasco Sarl. www.nolasco.fr

La plaque de recouvrement est placée à gauche et est solidaire du pontet.

Les plaquettes quadrillées sont en noyer. Celle de gauche est maintenue par la plaque de recouvrement et celle de droite par une vis traversante.

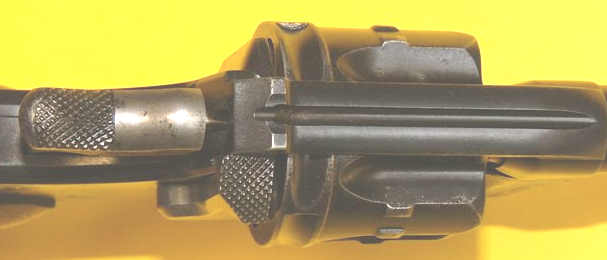

Le canon est rond à la partie inférieure et à trois pans au-dessus, avec renfort cylindrique prés de la console.

Le mécanisme comprend quatre éléments principaux, le grand ressort, le chien, la barrette et la détente. Le chien porte un percuteur articulé.
Quand la portière de chargement est ouverte, le percuteur ne vient plus frapper l'amorce de la cartouche.

Le barillet bascule vers la droite, un extracteur collectif permet l'éjection des étuis.

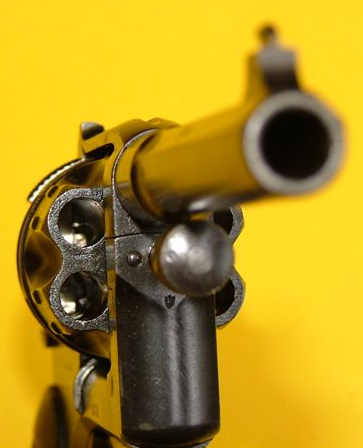

Les organes de visée sont formés d'un guidon à grain d'orge et d'un cran de mire en U dans la bande supérieure de la carcasse.

Toutes les pièces métalliques sont en acier bronzées, sauf le chien, la barrette, la détente, la portière, l'extracteur, l'anneau et les vis qui sont recuits au jaune.

Marquages:
Sur le pan supérieur du canon: Mle 1892 (hauteur des chiffres 2,5 mm).


Origine: Nolasco Sarl. www.nolasco.fr

Sur le pan gauche: poinçons des contrôleurs, 2 lettres chacune à l'intérieur.

Sur le pan droit: S et date de fabrication.


Origine: Nolasco Sarl. www.nolasco.fr

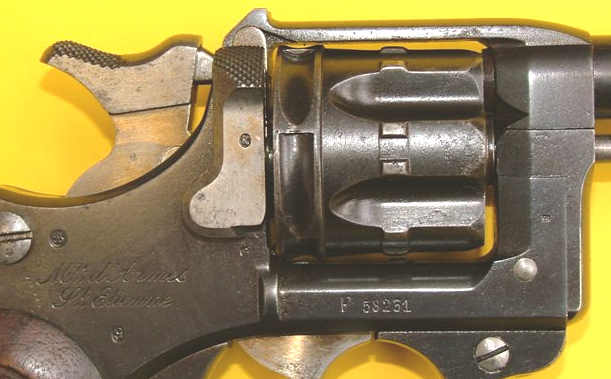

Le numéro de matricule et la lettre de série se trouve sur le côté droit de la carcasse, au-dessus du pontet.
Mre d'Armes St. Etienne gravé en lettres anglaises sur le côté droit de la carcasse.
