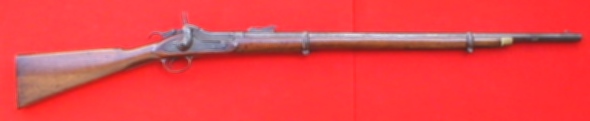

Roberts


Origine: www.CollectibleFirearms.com

Caractéristiques:
Calibre: .58 Peabody.
Longueur totale: 1,420 m.
Longueur du canon: 0,920 m.
Poids: 4,000 kg.
Capacité: 1 cartouche.
Pays: U.S.A.

Description:
Le fusil Roberts est issu de la transformation d'armes à percussion dont, le modèle US 1855 Rifle Musket pour les plus rares et pour les plus courant les Mle 1861.

Le principal défaut de l'arme est lié au bloc basculant. La modification des montures est à la fois bâclées, et dangereuse.

L'auget du bloc basculant oblige à un évidement important, le peu de bois restant autour de la culasse explique toutes les fissures sur les côtés de la l'arme au niveau de la platine et de la contre-platine.

Le nombre total d'armes transformées est de 40 000, 30 000 sont vendus au Brésil et 10 000 au gouvernement fédéral à Washington. Pendant la guerre de 1870, la France reçoit 3970 fusils Roberts (inutile de préciser que cette arme est assez rare).

Les garnitures en acier, sont celles du fusil d'origine.

Le canon comporte trois rayures au pas de 1,83 m.

La hausse est celle de l'arme d'origine.

Le bois, en noyer américain, reste celui d'origine modifié pour le nouveau système.

La platine, en acier est celle du fusil réglementaire transformé. Le chien est toutefois modifié, la partie postérieure du corps est fraisé pour prendre appui sur une goupille dépassant à droite du levier du bloc culasse.

Il n'y à pas de contre platine, la platine est fixée par deux vis passant dans des rosettes métalliques.

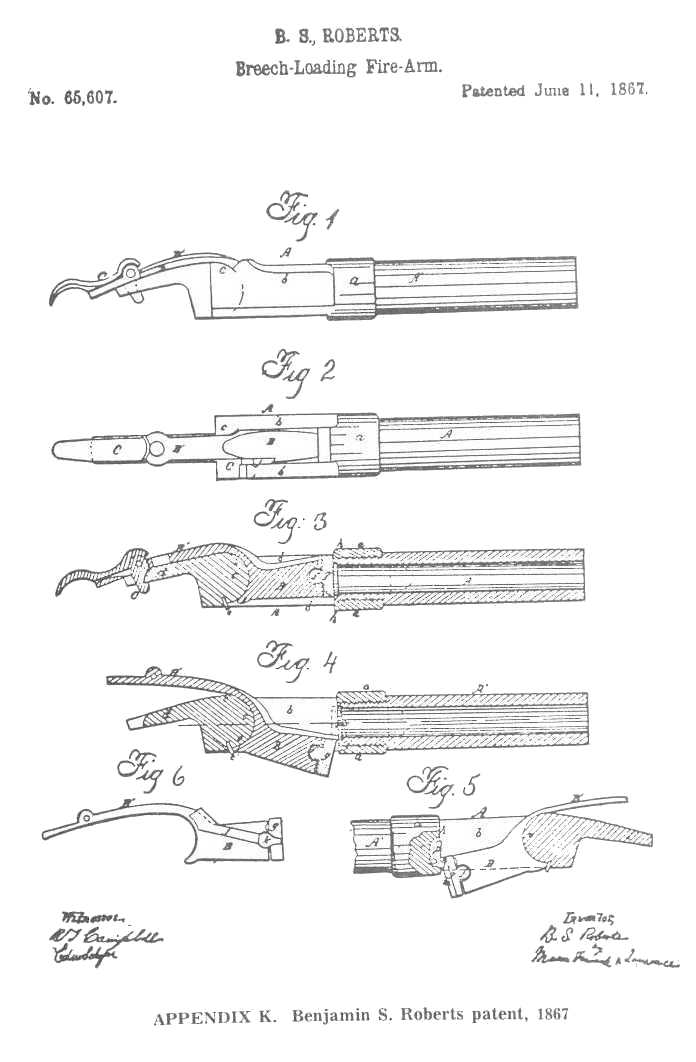

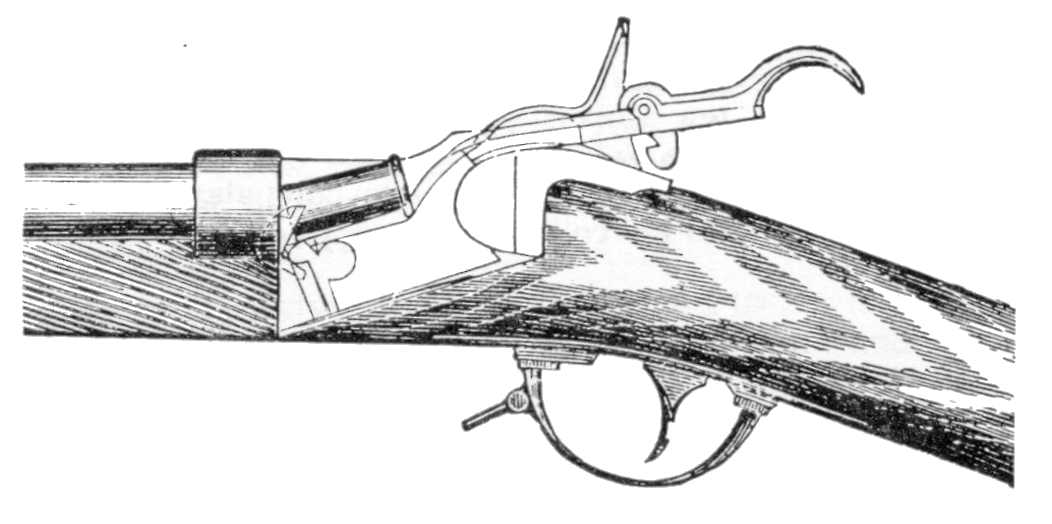

Le bloc de culasse est à la culasse par un système d'axe dont une came ressort sert de fixation, de verrou de démontage sur le côté gauche de la culasse.

La tête du bloc est articulée à son extrémité et vient prendre appui sur une came entraînant l'extraction. Un ressort d'appui assuré sous le bloc limite la course de celui-ci et amorce son relèvement.

L'arrière du bloc relié à un levier d'armement se compose de deux parties.
La partie inférieure fixe sert de levier pour l'ouverture du bloc, il laisse le passage à un crochet de fermeture.
La partie supérieure sert à actionner un crochet de sécurité rappelé par un ressort à lame. Ce crochet s'engage dans une encoche fraisée dans la queue de culasse. Ce dispositif empêche l'ouverture du bloc, fusil chargé, chien au repos.

Sur cette partie supérieure, côté droit, une goupille vient s'encastrer dans l'entaille du chien.

Un seul mouvement du pouce armant le chien, referme la culasse.

Marquages:
A l'arrière du chien sur la platine, on trouve la date de fabrication de l'arme d'origine.

En avant de la platine sur 3 lignes, US - LG-&Y - Windsor-VT.

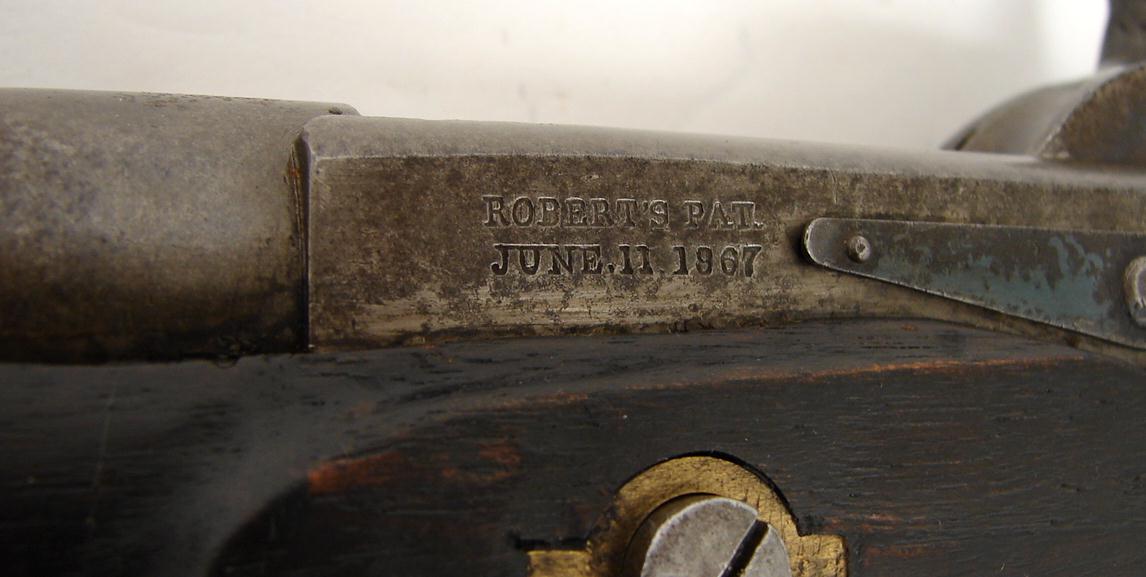

Sur le côté gauche du tonnerre sur 2 lignes, Roberts Pat.

Un poinçon B entre le tonnerre et la hausse.

Les garnitures , capucine, grenadière: poinçon U, la plaque de couche lettre US.

Les photos ci-dessous proviennent du site: www.CollectibleFirearms.com

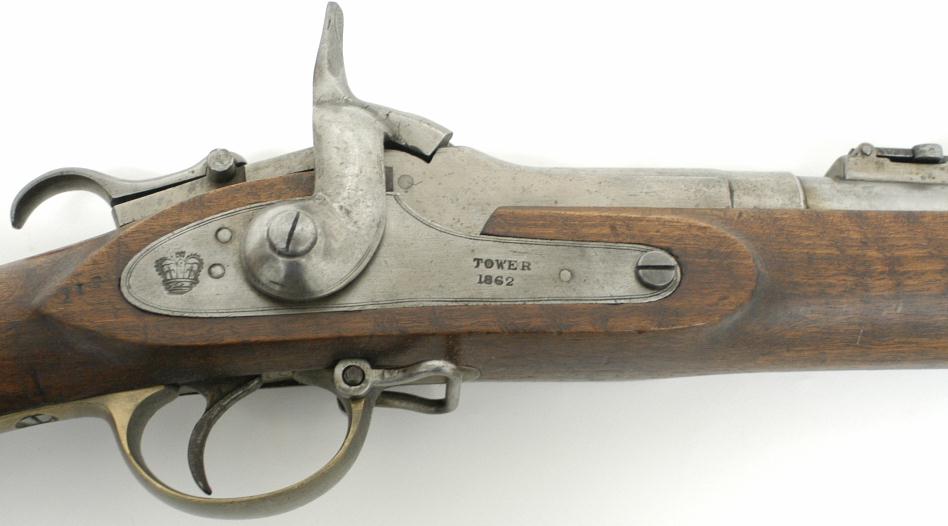

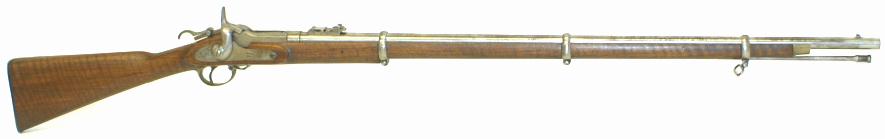

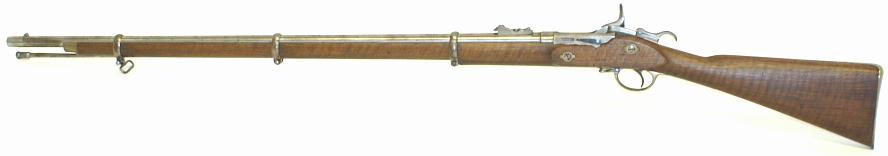

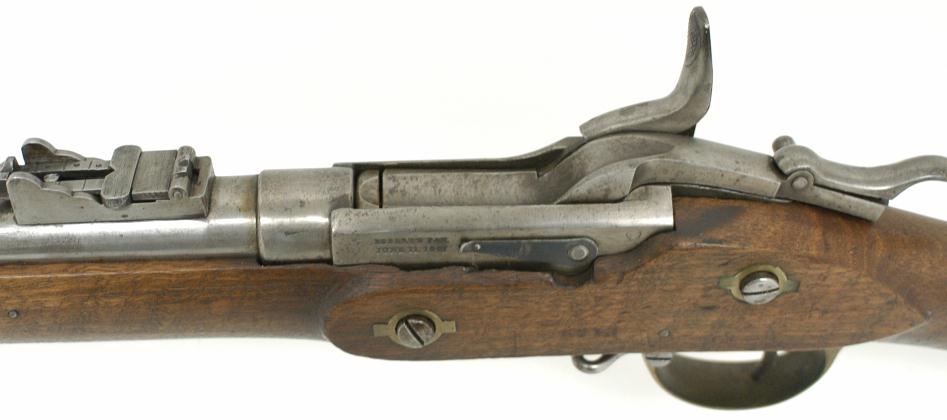

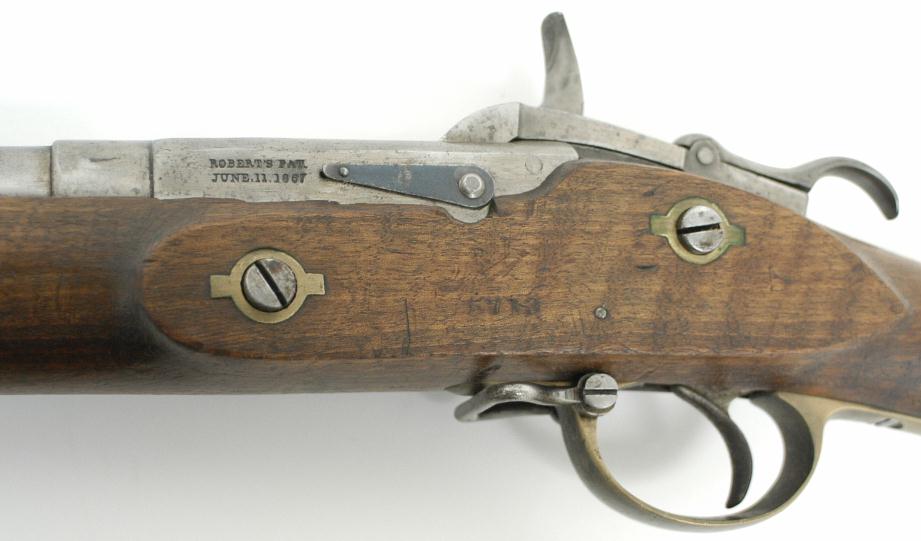

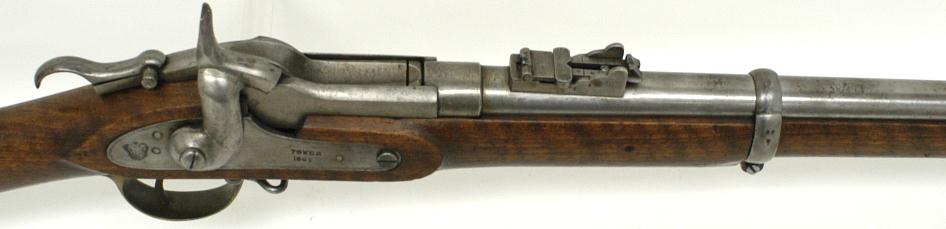

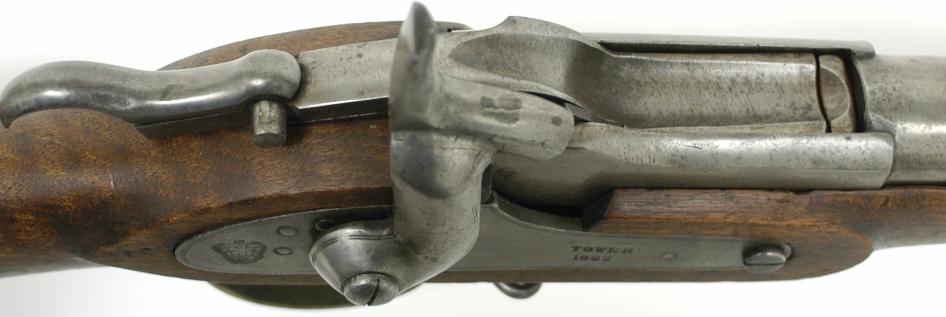

Robert's sur base Enfield Towers 1862.

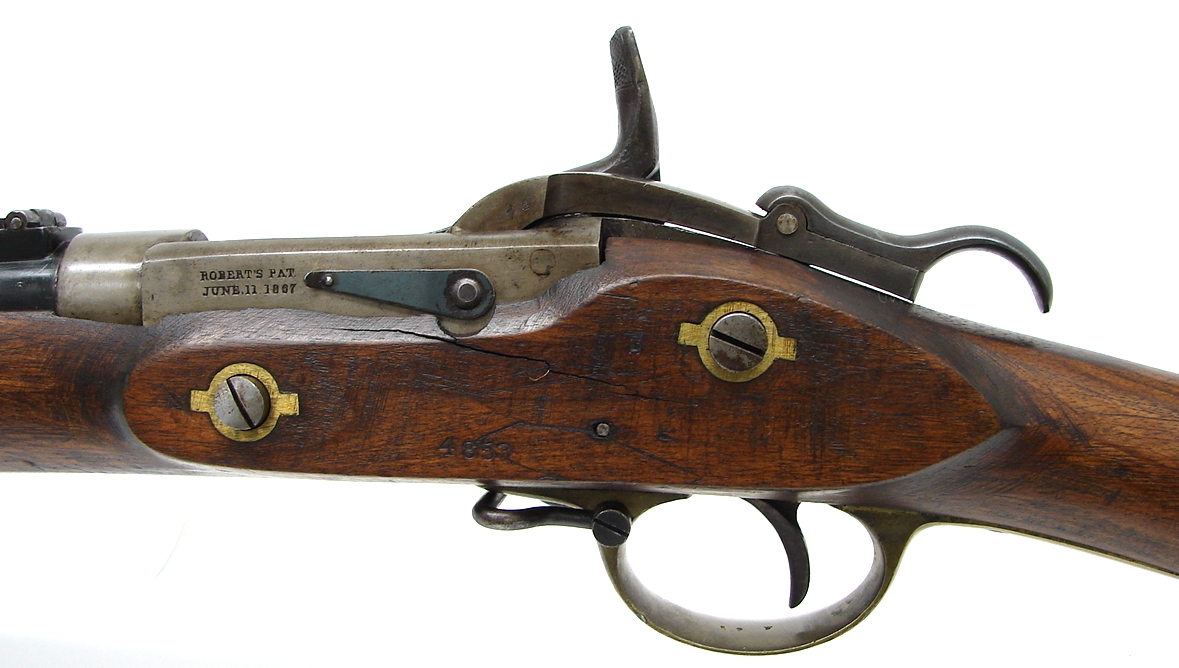

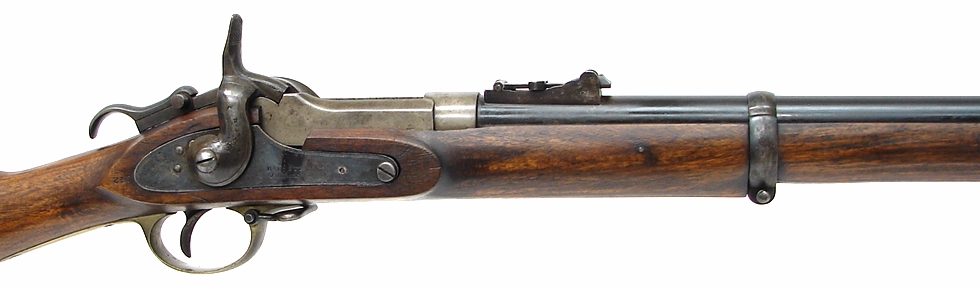

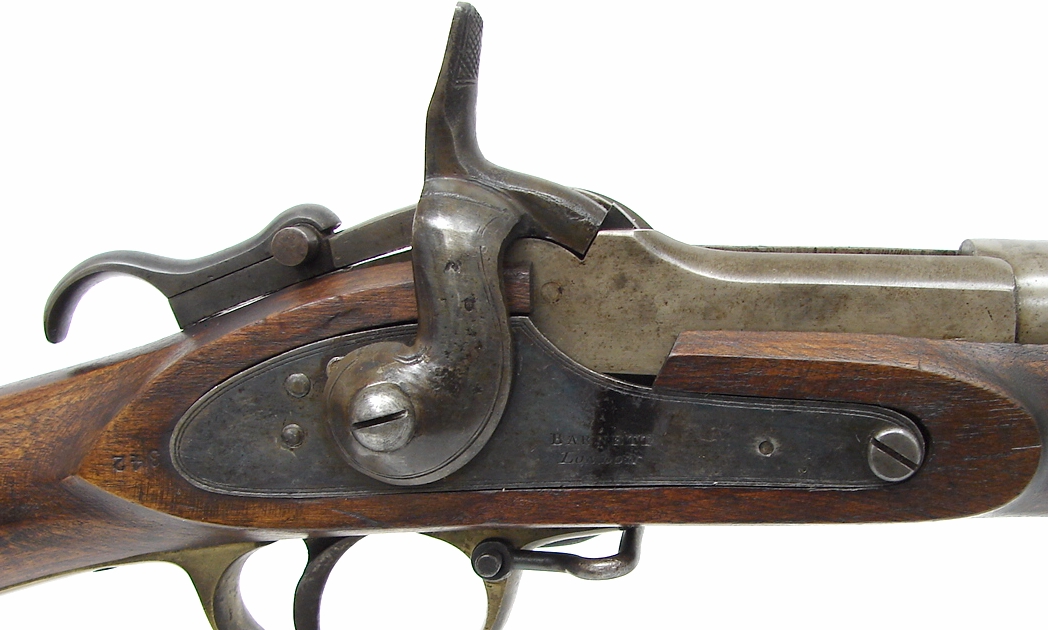

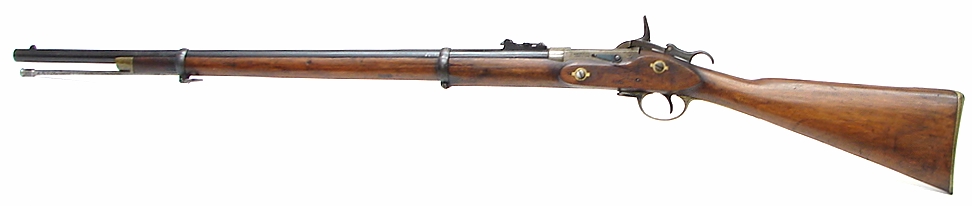

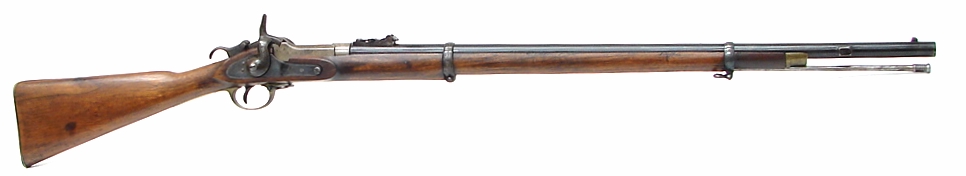

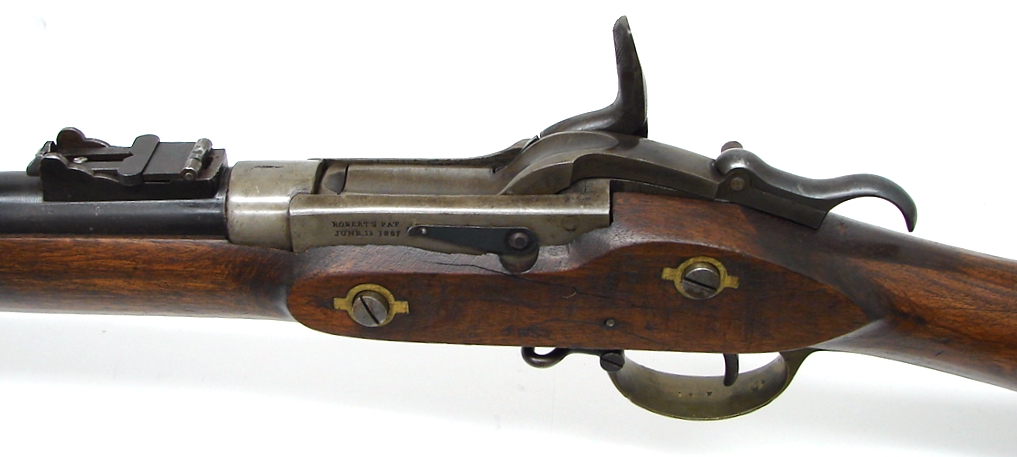

Robert's sur base Enfield 2 bandes.

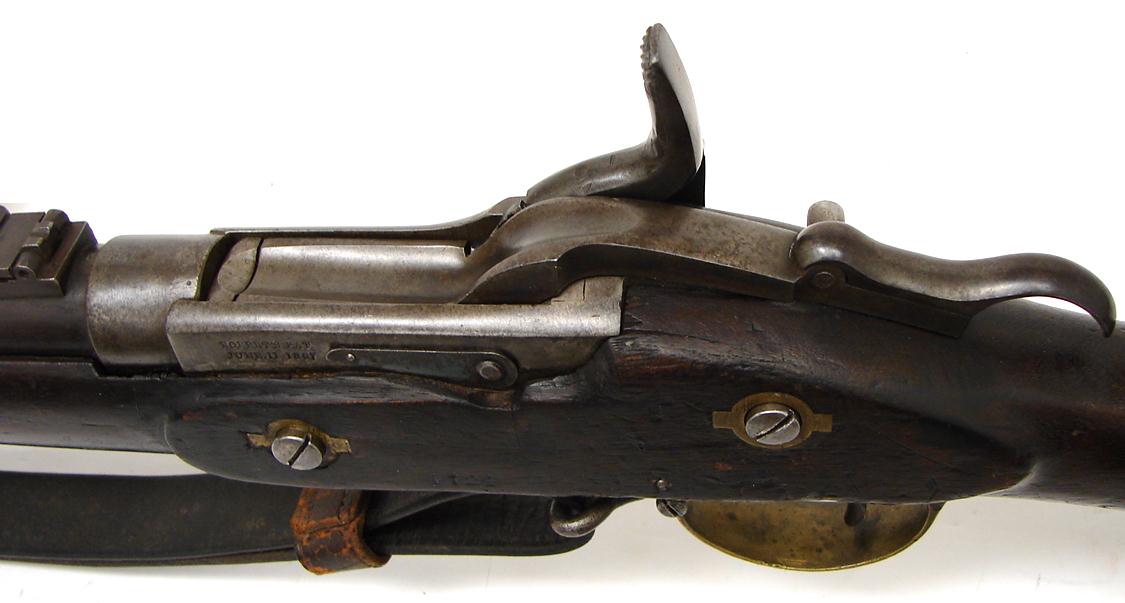

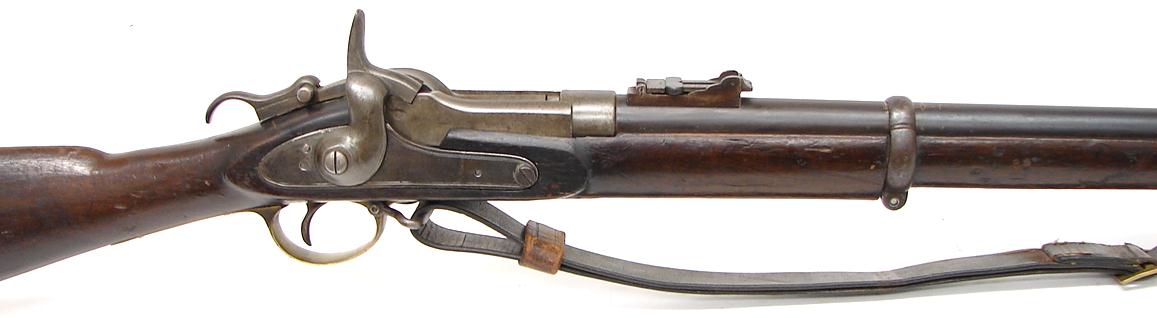

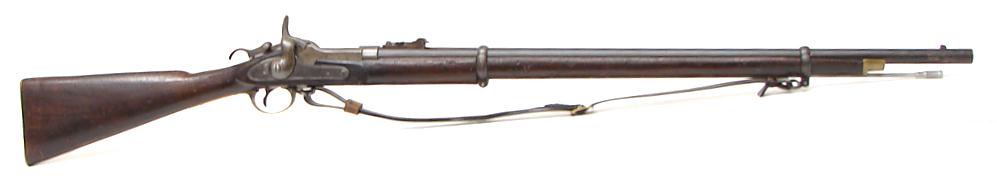

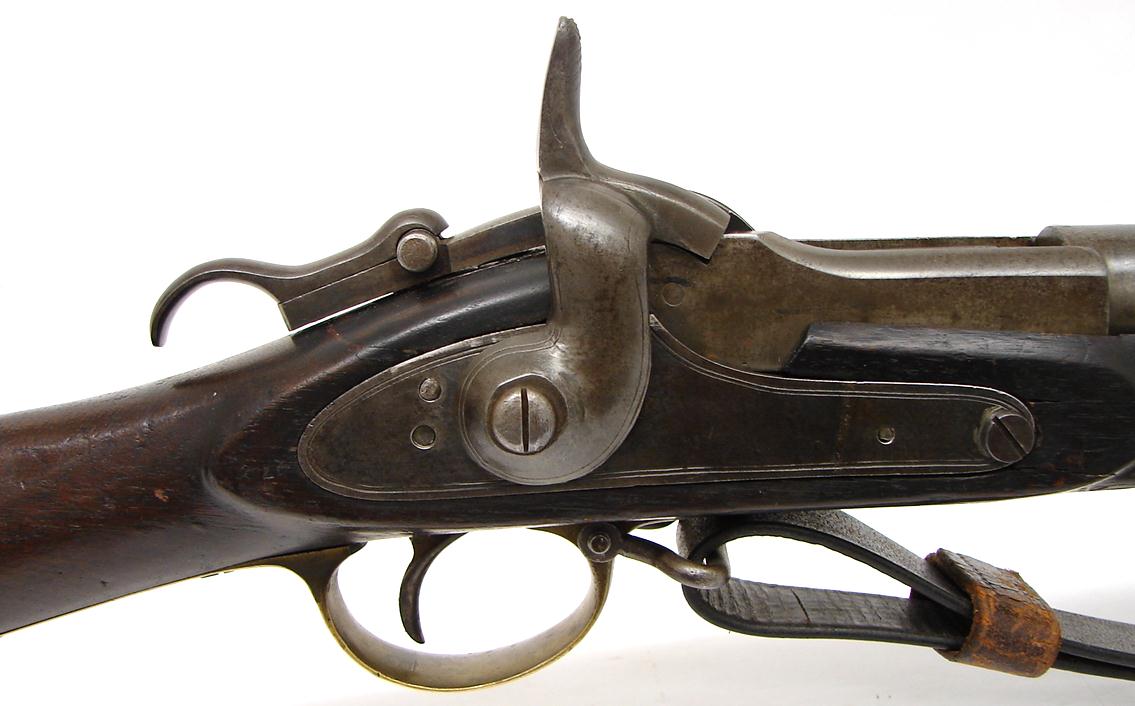

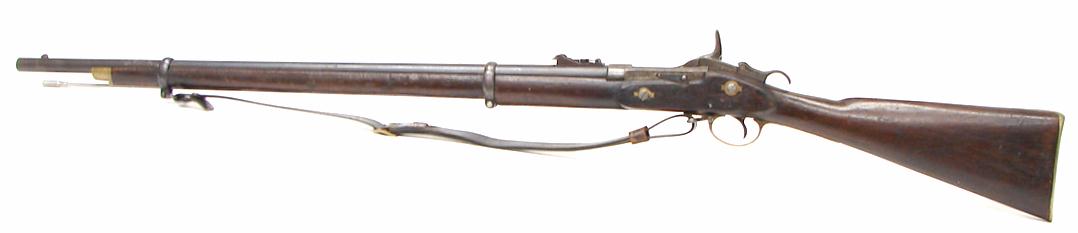

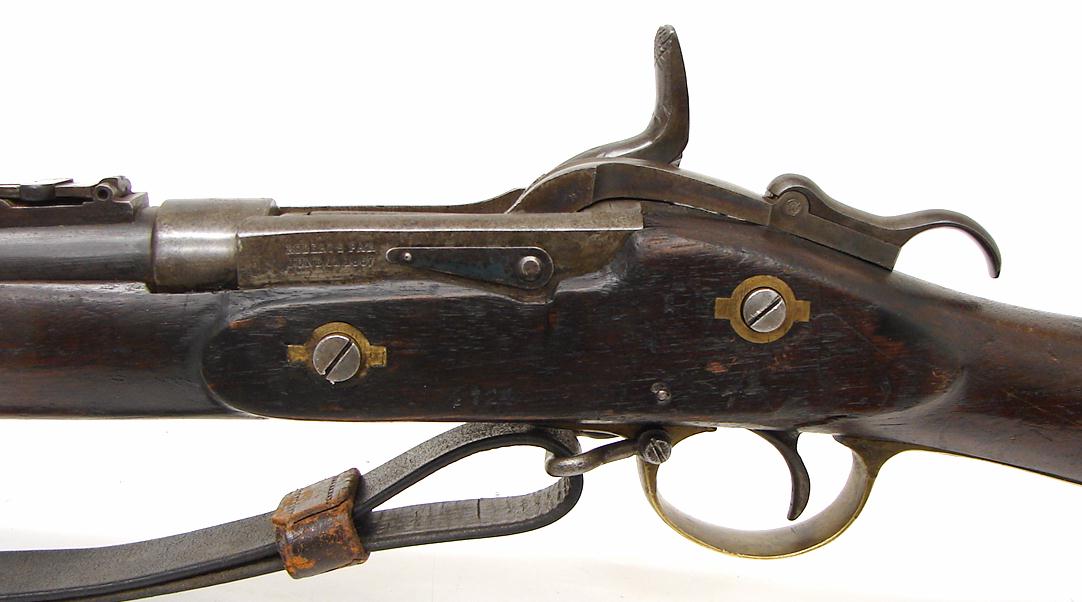

Robert's sur base Enfield inconnu.
